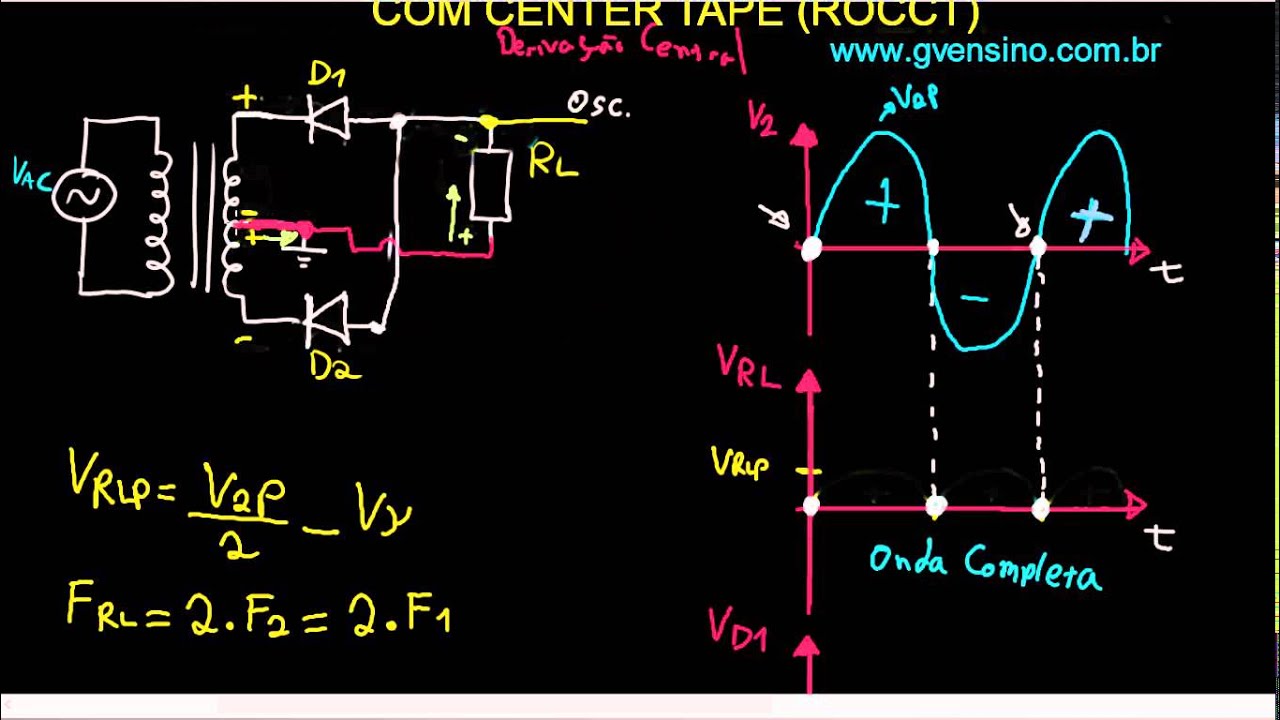

bom gente então agora que vocês já entenderam muito bem Como que o Center tape funciona vamos entender então como é que se retificador vai funcionar Olha só primeira coisa que pode confundir vocês é a presença desses dois terras aqui o que que quer dizer esses dois terras como eu tenho um Terra aqui e um Terra aqui eu sei que esses dois pontos são terra ou seja esses dois pontos eles estão ligados juntos um tá ligado no outro então quando eu represento um Terra aqui e out aqui eu tô querendo dizer simplesmente que como os dois
pontos são o Terra eu tô querendo dizer que eles estão ligados juntos tá então eu posso até simplesmente apagar aqui esse terra que que como esse ponto eu sei que ele é ligado no Terra eu posso simplesmente puxar ele daqui e ligar ele aqui né posso simplesmente fazer isso dá na mesma é a mesma coisa do que eu se eu não tivesse esse fiozinho aqui ligasse no Terra porque esse terra que tava aqui antes já tava dizendo para mim que esse ponto aqui estava ligado no Terra então quer dizer simplesmente isso que eu vou ter
um circuito com esse formato aqui tá então não confundam quando eu tenho dois terras Num circuito ou mais de dois terras três quatro terras simplesmente eu tô querendo dizer que todos eles estão ligados juntos estão ligados um no no outro tá então para ficar mais fácil a nossa análise Ok vamos analisar então e esse retificador aqui porque vocês sabem que o primeiro passo pra gente resolver qualquer retificador é analisar as formas de onda Então olha só no secundário do transformador o V2 aqui no secundário Qual é a forma de onda bom como no primário eu
tenho uma tensão alternada senoidal no secundário eu vou ter també tem uma tensão alternada senoidal Então vou desenhar ela aqui me perdoem ó a o formato da onda né deu para desenhar até três ondas aqui então eu vou ter aqui essa tensão ela vai ter uma tensão de pico que é o nosso v2p que nós depois veremos iremos calcular né veremos como calcular ela e na carga Gente o que que vai chegar na carga no secundário já eu sei que chega uma senoidal e eu quero saber o que que vai chegar aqui na carga aí
nós vamos ter que fazer aquela análise que nós fazemos dos semiciclos deixa eu separar aqui mais ou menos na reta para facilitar Então olha só quando no secundário eu tenho potencial positivo ou seja aqui em cima é mais e aqui embaixo é menos o que é que vai acontecer bom como agora eu tenho Center tape eu tenho que avaliar o potencial do Center tape em relação aos duas extremidades Então o meu Center tape em relação aqui a extremidade de cima ele vai ter um potencial que é negativo ele vai ser mais negativo que a extremidade
de cima mas em relação ao potencial de baixo ele vai ter um potencial Positivo tá então é essa análise que a gente vai começar fazendo muito bem Então como aqui em cima é mais e aqui embaixo é menos a corrente vai tender a sair por aqui né E aí ela vai passar pelo diodo D1 ela consegue passar porque ele tá polarizado diretamente a corrente vai chegar até aqui e chegando nesse nó Será que ela consegue voltar e chegar no negativo não porque aí o diodo aqui embaixo D2 vai estar barrando essa corrente de maneira que
essa corrente ela é obrigada a seguir reto aí ela passa na carga ela vai passar na carga de cima paraa baixo e vai chegar aqui no negativo no Center tape Então como ela completou o ciclo o lado que ela entra é positivo então aqui em cima é mais o lado que ela sai é negativo aqui embaixo é menos de maneira que se eu tiver medindo aqui em cima se o meu ponto de medição for aqui em cima o potencial vai ser positivo e eu vou ter uma onda então positiva aqui na carga percebam o seguinte
eu desenhei a onda aqui com uma tensão de pico aqui na carga né vlp uma onda pequena uma onda menor do que a onda que eu tinha aqui no secundário mais ou menos a metade por que isso porque olha só vamos vamos olhar o trajeto que a corrente circulou o circuito que realmente tá funcionando aqui né vamos esquecer que eu tenho essa parte aqui de baixo ó faz de conta que eu não tenho essa parte aqui de baixo porque ela realmente não tá servindo para nada pelo menos não no semiciclo positivo que é o que
a gente tá analisando então no semiciclo positivo o que realmente tá funcionando aqui é essa parte aqui do circuito por que que a Ona ficou a metade pelo seguinte a minha carga ela tá ligado só até a metade do transformador só até o Center tape né então a tensão que efetivamente tá chegando na minha carga ela vai ser a metade da tensão que eu tenho no secundário e menos ainda a tensão que fica no diodo correto que se o diodo for de silício 0,7 V se for de germânio 0,3 v ou se for um diodo
ideal 0 V então a tensão de pico que chega na carga na verdade ela vai ser o que Então pessoal nosso vlp ele vai ser a tensão de pico do secundário no secundário inteiro só que eu vou dividir por dois porque o meu circuito aqui ele tá pegando só metade do secundário só metade da tensão do secundário então eu vou dividir a tensão de pico do secundário por dois para ficar essa tensão aqui que eu tô medindo entre o Center tape e a extremidade de cima menos a tensão Zinha que vai ficar no diodo Ou
seja a tensão de joelho que vai ficar aqui no meu diodo então aí sim eu vou chegar na tensão que vai sobrar aqui na carga tá então é importante que vocês não decorem essa fórmula aqui vocês tem que saber analisar o circuito e saber de onde ela veio tá E aqui eu expliquei para vocês de onde ela veio é importante saber que a minha carga tá ligada no Center tape então a tensão que eu vou ter na carga vai ser só a metade da tensão que eu tenho disponível no secundário inteiro Por Isso Eu dividi
por dois e tirei a tensão do diodo porque pra corrente chegar na carga ela fica ela deixa um pouquinho de tensão no diodo que vai depender do tipo de diodo que eu tô trabalhando tá então para eu chegar nessa fórmula vocês vem que é uma análise simples mas que a gente tem que saber chegar nela Como Eu dividi por dois a onda ficou Menorzinha E é isso que que vocês têm que também atinar para esse detalhe tá então no semiciclo Positivo a forma de onda ficou assim então aí vamos apagar aqui o restante que a
gente já fez aqui e vou desenhar de novo aqui o a ligação do diodo Aqui de baixo aqui em cima né ficou muito torte isso aqui desenhar de novo aí tá bom né gente tá bom não vamos ser tão exigentes assim então no semiciclo Positivo conduziu aqui através do diodo D1 e no semiciclo negativo no semiciclo negativo a gente sabe que aqui em cima fica menos e aqui embaixo vai ficar mais e o Center tape bom o Center tape em relação ao potencial aqui de cima que é menos ele vai ter o potencial oposto então
em relação aqui em cima ele vai ser positivo mas em relação aqui embaixo ele vai ter o potencial oposto como aqui embaixo é positivo ele vai ser negativo então ele vai ter um potencial que né ele tá intermediário ele é mais positivo que esse daqui mas é menos positivo que esse daqui por isso ele fica assim e aí nesse caso como positivo V aqui embaixo a corrente vai tender a sair por aqui aí ela vai passar pelo diodo D2 porque ele vai permitir a passagem da corrente quando ela chegar aqui em cima ela não vai
conseguir chegar no negativo pelo diodo d1 porque o diodo vai ficar reverso para ela então essa corrente ela vai passar pela carga de novo de cima para baixo prestem atenção nesse detalhe a corrente de novo ela está passando no mesmo sentido que passou no semiciclo anterior que eu deixei até aqui em amarelo ou seja ela entrou aqui na carga por cima então a parte de cima da carga é positiva a parte debaixo da carga negativa e chega aqui no menos do Center tape então percebam que como eu tô medindo aqui em cima a onda de
novo ficou positiva ou seja eu vou ter aqui na minha carga Uma Onda Que novamente vai ser para cima vai ser positiva percebam que na carga o sentido da corrente não mudou continuou sendo de cima para baixo portanto na carga eu já tenho um sinal de corrente contínua e reparem que agora eu tenho duas ondas no retificador de meia onda que nós estudamos nas aulas anteriores nós tínhamos uma onda e Zero Uma Onda e zero aqui não Aqui nós temos duas ondas ele pegou essa onda aqui que era negativa e jogou ela para cima transformou
ela em uma onda positiva de modo que eu tenho na minha carga um sinal agora de onda completa porque agora as duas ondas do meu sinal alternado tanto A positivo quanto a negativa as duas foram retificadas as duas foram transformadas em corrente contínua por isso que eu tenho uma onda completa eu tô aproveitando toda a onda alternada que eu tenho na entrada do retificador para ter uma saída com duas ondas no lugar de uma tá E aí continua quando o sinal ele volta aqui a ser positivo a onda aqui também volta a ser positiva né
porque aí nesse caso vamos fazer análise aqui novamente é bom ficar vocês ficarem bem cracks nessa parte de análise de circuitos porque isso é muito importante é bom você sempre saber o que o circuito tá fazendo você saber fazer análise porque você simplesmente jogar numa fórmula é fácil não quer dizer que você realmente sabe o que o circuito tá fazendo Você tem que saber analisar saber olhar pro Ciro saber o que que tá acontecendo nele então quando o semiciclo aqui é positivo significa que aqui em cima é mais e aqui embaixo é menos portanto aqui
no meio em relação aqui em cima que é mais vai ser menos em relação aqui embaixo que é menos o meio o Center tape vai ser mais e a corrente vai sair por aqui vai circular de novo pelo D1 não vai conseguir descer porque o D2 está reverso para ela ela vai passar reto vai passar na carga de de cima para baixo ou seja onde ela entra é mais onde ela sai é menos e chega no negativo do Center tape ou seja como eu tô medindo aqui em cima o potencial dela foi positivo novamente e
a minha onda vai ser novamente para cima então eu tenho aqui onda completa eu aproveito toda a onda tanto a parte positiva quanto a negativa da entrada para gerar ondas na minha carga Então tá aí a forma de onda na carga e lembrando o pico dela eu tenho que dividir por dois a tensão do secundário porque a minha carga ela tá sempre pegando só metade da tensão né porque ela tá ligada no Center tape então eu pego metade da tensão do secundário por isso eu divido por dois e tiro a tensão que fica no diodo
outro detalhe importante pra gente finalizar essa aula é o seguinte Por que que eu não tiro duas vezes a tensão do diodo Por que que isso não acontece se eu tenho dois di eu não deveria tirar duas vezes a tensão do diodo não por quê Porque apesar de eu ter dois diodos os dois diodos eles não funcionam nunca ao mesmo tempo foi o que nós vimos aqui no semiciclo positivo que é quando aqui é mais e aqui é menos a tensão que chega na carga é metade da tensão porque eu tô puxando metade do transformador
só que tá trabalhando e essa corrente que é gerada ela passa só pelo D1 ela não passa pelo D2 ela passa só pelo D1 e pela carga ou seja o que que eu peguei aqui eu peguei metade da tensão do secundário menos a tensão que ficou em um diodo porque só um diodo conduziu E o restante o resultado disso vai ser a tensão que vai ficar na carga da mesma forma no semiciclo negativo só o diodo D2 vai conduzir o diodo D1 não então aí o diodo D2 vai conduzir vai chegar a tensão na carga
e vai voltar pro meio do transformador então novamente eu tô pegando metade só da tensão do secundário só que agora é a metade de baixo e dessa metade um pouquinho dessa tensão fica no diodo o em um diodo apenas né que foi o único que conduziu E o restante fica na carga então nos dois semiciclos só um dos diodos conduziu então por isso que eu tiro só a tensão de um diodo porque sempre um vai est conduzindo de cada vez sempre um vai est trabalhando e o outro vai est descansando um vai estar conduzindo o
outro vai est em corte de forma que eu tiro apenas atenção de um de outro tá ok então nessa aula o objetivo nosso foi entender de onde veio essa onda aqui essa onda completa tá E na próxima aula a gente vai medir vai ver as fmas de ondas no diodo D1 e no diodo D2 que nessa aula não vai dar tempo dúvidas entrem no site www.gv ensino.com.br me ajudem deem um mais um cliquem em gostei dê um joinha aí no no nosso canal para ajudar a divulgar esse vídeo e ajudar a divulgar o nosso site
Muito obrigado e até a próxima
