e aí o olá aluno tudo bem aqui quem fala é o professor bruno do canal up educação profissional e hoje nós vamos falar sobre aplicação de linhas em desenhos tipos de linhas e suas espessuras vamos falar especificamente da norma da abnt a nbr 8403 aqui vai uma breve introdução as linhas dos desenhos são a base né a linha é a base para todos os desenhos quando a gente combina vários tipos de linhas e espessuras diferentes a gente está apresentando para qualquer profissional de desenho uma riqueza muito grande de detalhes né uma pessoa de uma pessoa
que conhece um pouco de desenho olhando para um tipo de linha para uma espessura ele consegue identificar visualizar uma precisão muito grande a forma da peça que está sendo apresentada se tem um corte se não tem um corte as linhas de centro então essa norma é muito importante para qualquer desenhista o que a gente vai mostrar aqui para vocês foi retirado diretamente da norma então vou mostrar para vocês aqui os tipos de linhas e as espessuras uma coisa que a gente tem que levar em consideração é que a espessura das linhas ela depende da proporção
do tamanho do nosso desenho técnico né então o que é norma disse que a espessura das linhas a largura das linhas é é ela vai depender da dimensão do tipo do desenho da escala do desenho né e ela vai de 03 até 2mm de espessura na então 03 1825 3550 71mm 1.4 e dois milímetros essas são as espessuras padronizadas pela norma é mas o que a gente tem que saber é que a gente sempre vai ter três espessuras a linha grossa a linha média e a linha fina a linha grossa é livre só que a
linha média é metade do que eu escolhi para grossa e a linha fina é metade do que eu escolhi para média então aqui vou pegar o exemplo da escala natural que é o desenho e tamanho real eu escolho não é a linha grossa como 1050 e a norma a única coisa que ela diz é que um desenho em escala natural escala real a gente deve escolher uma linha fina e de 03 ou 018 então olha só se a norma me disse que a linha tem que ser entre 03 e 10 18 se a minha linha

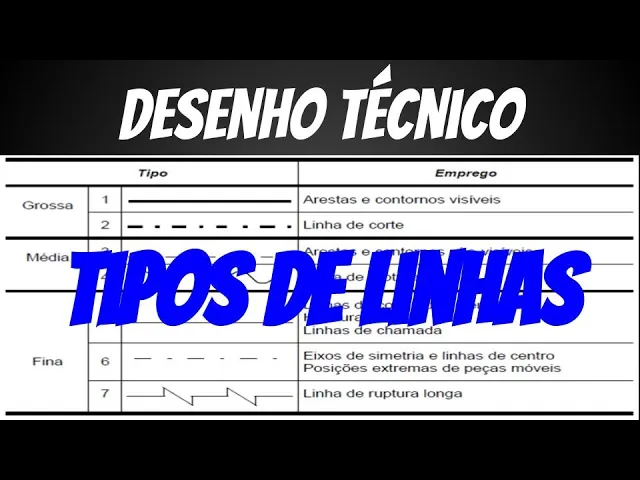

grossa eu escolhi 0 50 a metade 050 025 a metade da linha média seria 0,125 então a norma oferece 03 então aqui a quando eu quero desenhar o real tamanho natural né ou até uma escala de 1 para 2 o 2 pra 1 escalas próximas ali do tamanho natural a gente utiliza essas espessuras aqui de linhas ó e aqui estão os tipos de linhas né isso é que foi retirado da norma lá na norma existem mais alguns tipos são uns 10 uns 10 tipos diferentes linhas mas essa aqui são as 7 linhas mais comuns então
eu separei para vocês por grossa média e fina a linha grossa continuar essa aqui a gente usa para usa para arestas e contornos visíveis a linha trace ponto a gente usa para fazer linhas de corte nos nossos desenhos as linhas médias a gente usa para fazer arestas e contornos não visíveis aquilo que eu não tô vendo no desenho mas existe e já essa linha continuar porém sinuosa ela é feita a mão livre ela é média é uma linha de ruptura curta quando eu tô fazendo um desenho a mão livre eu quero fazer uma linha de
ruptura já as linhas finas aqui né continuar fina eu posso usar para fazer linha de cota linha de extensão a churras e linhas de chamada já trace ponto eu uso para fazer eixos de simetria linhas de centro posições externas de peças móveis e aqui eu tenho uma linha também fina com tina essa aqui é feita por computador né então por exemplo um autocad um só de ouro e ela é uma linha de ruptura longa que a gente vai ver agora é um exemplo de aplicação de cada uma dessas linhas tá começando pelas linhas grossas então
olha só eu tenho a minha linha contínua na grossa então ela é para arestas e contornos visíveis é aquilo é o objeto que o meu observador está vendo então aqui eu tenho só linhas grossas aqui tá o meu objeto em perspectiva isométrica e que tá a projeção ortogonal dele a vista frontal a lateral e superior estou vendo todos os detalhes então só desenho com linhas grossas e contínuas e aqui a minha linha de corte que é minha linha trace ponto essa linha serve para quê para mim indicar cortes e seções então aqui eu tenho uma
peça na eu fiz um corte nela aqui no meio e eu tô verificando como é que ela é por dentro eu percebo que esse furo não é passante ele não vai até o final e que lá dentro ele é um furo maior ele é um encaixe maior aqui eu tenho uma sessão a sessão a ab ia ser eu cortei esse eixo aqui estou fazendo uma sessão nesse eixo em três pontos para verificar como é que são os encaixes desse eixo ok então aqui eu uso uma linha traço e ponto grossa agora vamos para as unhas
médias né então a linha média é para aquilo que eu não estou vendo eu como observador não estou vendo porém eu sei que existe e por isso deve ser representado então vamos verificar essa nossa peça aqui ó eu olhando ela de frente aqui ó eu consigo ver toda essa parte aqui mas eu sei que tem um furo quadrado aqui porque olhando de cima eu tô vendo esse foram mas olhando de frente eu não estou vendo então eu tenho que identificar mostrar através de uma linha tracejada média que eu possuo um furo e que esse furo
ele é passante ele vai até o final da peça do início ao final sem essa linha tracejada aqui a pessoa que vai fabricar essa peça ele vai ficar na dúvida será que realmente tem esse fura não tem os na minha vista frontal aqui não está aparecendo tem uns sempre tenho que identificar isso o que existe mas eu como observador não estou vendo o jasmim e ruptura curta são aquelas linhas de espessura média que eu faço a mão livre quando estou dizendo uma prancheta para mostrar que uma ruptura de uma peça para diminuir aqui o comprimento
para poder abrir na minha folha né tem um serve para rupturas que quando eu quero diminuir uma peça que tem um metro mas um este de um metro mas que interessante para mim é ver só as pontas do eixo que é onde tem algum detalhe eu faço uma ruptura para encurtar ele para poder caber com uma um tamanho mais real mas cala mais natural na minha folha ou para fazer cortes parciais para mostrar aqui só alguns detalhes as melhores linhas finas eu tenho aqui a linha de cota né que essa linha é fininha com tina
que na extremidade dela eu possuo setas então é onde eu vou colocar as cotas ó é essa linha aqui está sempre abaixo da minha cota que esse valor numérico essa aqui é a minha linha de cota ok já linha de chamada extensão são essas linhas aqui que estão mostrando meu desenho né mostrando qual é inscrito no meu desenho aqui estou mostrando a extensão no meu desenho elas acompanham também as linhas de cota né que tá o nosso exemplo a que eu possuo a linha de cota e aqui eu possuo a minha linha de extensão ok
é onde eu faço o prolongamento do desenho até as contas e aqui são as minhas linhas de centro e eixo de simetria que é uma linha traço e ponto né essas linhas elas mostram os centros dos furos os detalhes de simetria das peças né o que que essas leis são importantes porque sempre que a gente vai fazer uma peça uma fabricação uma peça a gente tem que fazer marcação dos furos para depois fazer a furação então é muito importante mostrar as linhas de centro das minhas peças que eu tenho um flange com 4 furos né
então é muito importante saber a posição dessas furações para mim poder tá fazendo a furação e aqui é a última linha né na minha linha de ruptura longa né que é uma ela é de espessura fina trás continua porém ela é feita em zig zag e ela serve para também de indicar rupturas e cortes parciais porém ela é feita em software né e a linha de ashura pessoal não tava lá na tabelinha no começo mas ela também é uma linha fina tá ela é 45 graus basicamente né é pelo menos essa aqui que é representação
geral que também é representação de ferro fundido né então para cada tipo de material tem um tipo de ashura é diferente então depois a gente vai estar falando sobre isso quando a gente for falar especificamente da norma que fala de ajudas mas essa representação que mostra que a peça foi cortada e quando a gente corta uma peça é para gente poder verificar os detalhes internos aqui ó então por exemplo aqui eu tenho uma bucha uma bucha nesse nosso nesse nosso suporte aqui então é que eu tô mostrando o meu suporte e aí que eu tô
mostrando a minha bucha o diâmetro interno dela né tô mostrando aqui o diâmetro interno da bucha diâmetro externo da bucha então para mostrar esses detalhes de um pajem aqui ok então ele ela também é uma linha a fina ok então aqui ó aqui é a gente tem um exemplo vamos verificar esse nosso exemplo aqui como é que a gente vai fazer você aí na sua casa você para o vídeo agora olha para esse desenho e tenta identificar as linhas que esse desenho possui ok para o vídeo aí tenta identificar quais são as linhas bom agora
eu vou mostrar aqui quais são as linhas que a gente tem e a gente tem as linhas de contorno visível são essa linha mais grossa que tá aqui essa que tá aqui todas essas linhas dessa vista mas as dessa vista aqui ok a gente tem as linhas de contorno invisível que são essas linhas tracejadas aqui na minha vista lateral e essas minhas linhas tracejadas aqui na minha vista superior porque eu não tô conseguindo ver o furo de lado e eu não tô conseguindo ver o furo em cima mas eu sei que o furo a furação
existe eu tenho as minhas linhas de centro o centro do meu furo a minha linha de centro do meu furo para me mostrar ele no eixo x e no eixo y aonde que eu vou fazer a furação eu tenho aqui a minha linha de centro do meu furo eu tenho as minhas linhas de chamada extensão são essas linhas essa aqui aqui aqui aqui aqui essas são as minhas unhas de chamado extensão e as minhas linhas de cota o que que estamos aqui em baixo o segundo exemplo agora já é bem mais complexo né então vamos
fazer de novo você para o vídeo aí tenta resolver tá certo eu mostro aqui quais são os tipos de linhas vamos lá e esses aqui são os tipos de linhas existentes eu posso a minha linha de contorno visível que essa linha contínua bem mais grossa aqui eu tenho a minha linha de corte aqui tá o meu corte a a e aqui tá o meu corte bb e eu tenho as linhas de centro de todos as furações da minha peça tão aqui aqui aqui aqui aqui eu tenho as linhas de chamada são todas essas linhas aqui
ó essa essa essa essa essa essa todas essas linhas são de chamada ou de extensão eu tenho as minhas linhas de cotas e eu tenho as minhas linhas das a chuvas por que que nesse desenho eu não tenho de contorno invisível porque olha só a vista frontal ea vista lateral elas estão em corte como elas estão em corte eu cortei a peça para visualizar os detalhes internos se eu não tivesse feito o corte essa linha seria tracejada é essa tracejada essa essa toda essa parte que tá aparecendo aqui seria tracejado assim como essa daqui também
então eu te a faculdade de interpretar o desenho verificar os detalhes da peça por isso que a gente faz o corte para visualizar os detalhes internos aqui na nossa peça ok e é isso que a gente queria passar hoje é sobre os tipos de linha as suas espessuras e como as linhas mostram para gente muitos detalhes em que um bom desenhista ele tem que conseguir ler e interpretar um desenho não só realizá-lo e sim ler e interpretar então as linhas elas passam para a gente muitas coisas muitas informações peço para que você que assistiu o
vídeo até o final é se inscreva aí no nosso canal apoia a gente a gente tá trazendo conteúdo técnico aí de qualidade para vocês alunos da um joinha se você gostou e até a nossa próxima aula muito obrigado
