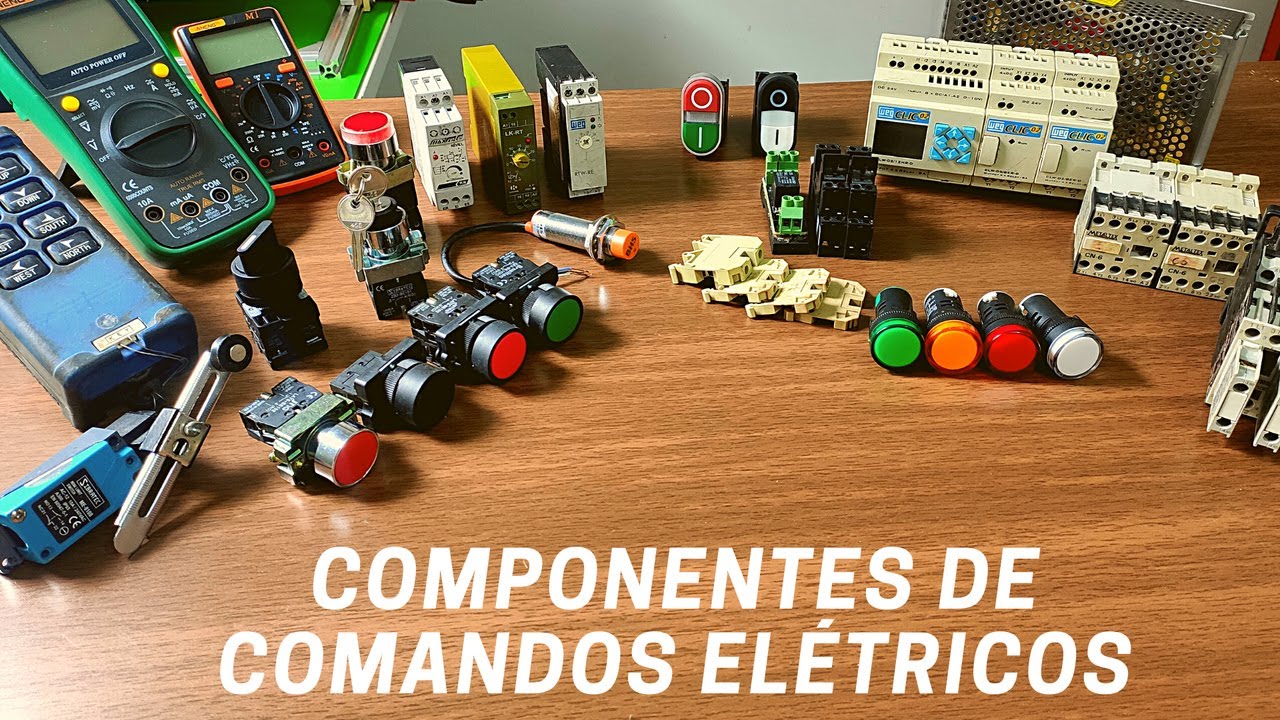

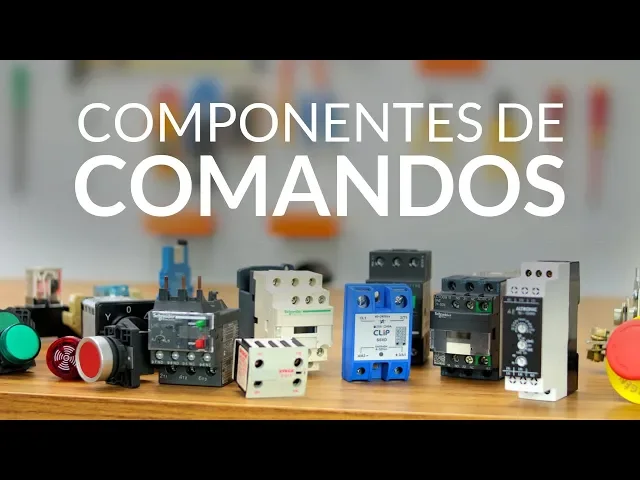

quais são os componentes necessários e que você vai encontrar quando a gente fala de comandos elétricos bom nós vamos falar sobre esses componentes aqui mas essa mais nada já se inscreve aqui no nosso camarote não tenho assim de notificações e tascón desde no lic do nosso de hoje está bom bom eu me chamo everton morais e agora eu gostaria de mostrar pra vocês aqui os principais componentes que você vai encontrar no dia a dia quando você chega se deparando com o comando elétrons e pra gente direto ao assunto vamos começar com uma linha cronológica aqui
da mesma maneira que você vai encontrar lá no seu diagrama eu gostaria de demonstrar algumas coisas aqui pra você com seus respectivos níveis importância comecei a organizar aqui de uma maneira com a qual você identifique alguns blocos pois o primeiro bloco foi um pouquinho sobre segurança então primeira coisa de um promotor o que cria um conjunto motor é um elemento que substituiu fusíveis e e térmico a fim de proteger o motor contra sobrecarga e acaba protegendo ele também o sistema contra kunitsyn curta tudo bem o papel dele é fazer esse controle da corrente de funcionamento
opcional do motor elétrico caso haja algum problema ele vai atuar na proteção tá de contrapartida nós temos também aqui os fusíveis eu tenho alguns tipos de fusíveis né fusível nh inclusive do dia zé di nós temos conteúdos falando exclusivamente inclusive se pode dar uma olhada depois aqui em nosso quadro posição inscrição também mas inclusive ele vai proteger o sistema como um todo e não vai produzir um motor por exemplo mas ele é proteger os contatores que eu falei há pouco é os condutores que ali estão ou seja ele protege contra curso curto tudo bem disse
a irmã dois tipos de de fusíveis e assim por diante depois eu posso trabalhar com fusíveis ou também eu posso levar comida e juntos né ou condutores e assim por diante e os disjuntores vão ter a responsabilidade de proteger também o sistema contra curto circuito logo o curto-circuito ele é o elemento problemático para instalação na época que agrediria os condutores e controle e assim sucessivamente não votou em si então os dois juntos têm o papel de proteger esses elementos aí agora e proteger o motor elétrico então eu tenho além do conjunto motor de primeira peça
que nós vimos o relatório o retorno que ele protege o motor elétrico até quando a gente abre aqui aqui e aqui não vou sair a pé sem terra não pode ser isso não tá aqui o blog errado agora sim a eu assim útil do motor e o e térmico nesse caso é um retângulo tá ele tem uma pecinha aqui ó que na verdade você ajustar a corrente bom a gente também tem um vídeo exclusivo sobretudo se pode dar uma olhada nosso canal depois ele protege o motor contra sobrecarga bom falei né como lá então depois
contatores de potência o que são os condutores de potência são os doutores vamos assim responsáveis por fazer o seccionamento do sistema trifásico de alimentação do motor então no computador você vai notar que eu tenho três contatos aqui de potência ou seja de nível elevado de corrente e outros contatos auxiliares que eu posso estar utilizando a de contrapartida se você precisar de mais contato auxiliares no seu computador você pode usar bloco auxiliares de contatos que nós já fizemos muito bem tanto como aqui né ah mas eu tenho ainda os contatores auxiliares o contador auxiliar ele não
possui obviamente os contatos de potência e todos os seus contatos são auxiliares e significa que nós vamos utilizá lo onde na lógica do nosso programa de comando logo eu não vou passar o sistema trifásico por ele de alimentação do motor mas ele me ajudar a aumentar o número de contatos auxiliares dos meus contatores e de qualquer outro elemento que esteja no diagrama porque era bom eu ainda tenho algumas opções que são parecidas com o contato auxiliar são os ingleses interface de rede interface eu tenho três modelos aqui ó o rei de interface ele na verdade
também vai permitir com que você utilize essa questão de aumentar o número de contatos de algum determinado componente ou mesmo fazer uma interface entre a parte de potência de um dispositivo e uma corrente maior porque ele não se importaria como assim abre por exemplo o lp que suporta no máximo 500 million peres na saída dele e aí eu preciso seleccionar um contator mais robusto e se com o ator tem lá 750 mil pedras de funcionamento e utilizo 13 face amento um relé de interface que vai fazer com que a saída do crp a senhora vê
lê e relê acione a bobina do nosso contato então vamos fazer uma inter com o interfaceamento pra proteger a saída do componente nesse exemplo poder aqui do contato como um todo tá depois nós temos também aqui comumente visto nos programas oferecem cuidadores e um temporizador ele tem aí um elemento binário ou seja ele vai ter como característica realizar a temporização de um determinado ciclo de operação além de um ciclo de comando ou da sua lógica como um todo por exemplo a gente observa ele funcionamento em uma página e triângulo onde eu tenho um tempo entre
a parte da estrela e posteriormente à parte do triângulo e com dois tempos o temporizador bacana resultados sólidos relenza sólido ele vai substituir a partir de potência os contatores mas você vai observar o seguinte com o ator ele tem aqui ó três contatos de potência eu posso esquecer esses três contatos de potência por três relevos estado sólido o legal é que como não tem a parte mecânica ou seja de funcionamento não tenho é o o elemento mecânico é que poderá causar problemas no computador eu tenho apenas do realizado só eu tenho um elemento eletrônico aqui
um semicondutor ele vai ter a durabilidade talvez maior se você tiver trabalhando como de confiança de qualidade depois nós temos aqui a botoeiras que a partir de acionamento é futuras hbo contar finalmente aberto com totalmente fechado o botão de emergência bom que você quiser saber suas botoeiras aqui é você precisar ter em sua mão você vai encontrar no seu dia a dia vários tipos que podem podem ser desse tipo mero pra com um no caso de botton botão de emergência botões vezes vermelho para acionamento e desligamento do sistema como um todo você vai encontrar outras
coisas também para outras aplicações como reversão do motor ou algo do gênero mas sempre você vai ter uma motoqueira relacionado ao correlacionada com os seus respectivos contatos que eu posso ter contato novamente aberto que a gente amanhã em há o contato novamente fechado então o iif ou ainda você vai conseguir encontrar a esses contatos na linguagem é ele ou nf é o serviço que fica no mali open ou se realmente aberto numa linha mali closed ou seja realmente fechado tudo bem com excepção das bolas no primeiro saque ainda pela parte de operação seccionamento acionamento nós
temos aqui ó as chaves computadores o que são achados computadores sãs e salvas rotativas que permite que você adicione através do movimento mecânico e não é por pulso por exemplo são as duas mudanças como você apple por pulso ou seja o do bolso ela estava em um estado inicial a chave está ativa computador ela permanece na posição de ligado ou desligado ou ainda eu posso ter algumas especiais que são nesse caso uma chave superou o triângulo tudo bem também é uma chave o computador ainda tenho os nossos sinaleiros né oled com os como queira os
sinaleiros ele é a partir desse ano a sinalização do comando então eu posso ter o sinaleiro com cores diferentes né e ainda as sinaleiras como esse aqui que além do sinaleiro ele tem um bom dizer que era direcionado ainda pode tocar um sonzinho ali pra alertá sonoramente o processo como um todo o nome utilizado o sistema de emergência perigo ou algum alerta é necessário de tempo e assim por diante bom demais fontes de alimentação nesse caso aquela fonte de corrente contínua neoci não poderia ter também um transformador o que você vai ver bastante é que
em sistemas onde você tem r 10 e r 12 aplicada nós utilizamos bastante as fontes de alimentação para que reduz a tensão de trabalho no comando principalmente para menos de 48 mortes já que eu quero que o operador da máquina ou quem vai interagir com os botões o sinaleiro e assim por diante não interagia com tensões sejam perigosas a ele então que são tensões menor do que 48 mundo é o que nós chamamos de essa baixa tensão na nr 10 nr 12 também bom esses são então os componentes da parte de comandos elétricos os principais
pelo menos que você vai encontrar no seu dia a dia e que com esses meninos aqui da fusão brincadeira bem legal bom se você gostou do vídeo então já dá um lago se você não é inscrito na europa já se inscreveu em nosso canal e como sempre estou deixando um link especial para você na descrição você baixar o material gratuito pra você tá bom um forte abraço e dois pelo seu comentário aqui nossa vídeo total
