AULA 04 ELETRÔNICA ANALÓGICA

Olá alunos boa noite tudo bem então bem-vindos à nossa quarta semana de aula e essa semana né inicia a nossa atividade dois de estudo então para quem ainda não entrou lá no estúdio e deu uma verificada tá entrem lá já está disponível e Gostaria de reforçar para vocês né a semana de conhecimentos gerais está acontecendo ela vai até a sétima semana de aula mas é importante aí est participando quanto antes não deixem de assistir todas as palestras e responder lá eh a atividade avaliativa porque ela faz parte da composição de nota de vocês fico aí

disponível no chat tá para est retirando a dúvida de vocês e passo aí pro professor Fábio iniciar a aula muito obrigado professora Mariana sejam todos muito bem-vindos a nossa aula de eletrônica analógica da semana qu Vou compartilhar aqui o meu slide então só um minutinho tudo bem Então é isso pessoal a aula de hoje ela vai dar sequência no que nós falávamos na aula anterior né Enquanto estávamos trabalhando com transistores né Eh e a gente começou então a falar sobre esse componente E hoje nós vamos dar uma um p uma uma voltinha lá do que

a gente falou pra gente relembrar né nós paramos determinado momento Estávamos falando ali sobre um dado transistor né que eu comentei com vocês 2n 3055 mas antes de para ele eu queria recapitular com vocês aqui esse gráfico é um gráfico muito muito muito importante vocês vão ver isso aqui pelo resto da vida de vocês enquanto forem trabalhar com eletrônica analógica tá que é o gráfico da corrente pela tensão tá se tanto é verdade que se vocês forem por exemplo eh olhar em um um instrumento e osciloscópio né de uma empresa chamada R schwarz ele tem

um modelo que tem um traçador de curvas no instrumento quando você coloca um componente sob teste ele vai colocar para você lá a curva i v né porque é assim que a gente consegue estudar um componente eletrônico seja ele um componente classificado como linear A exemplo de resistores capacitores por exemplo né e componentes não lineares como por exemplo semicondutores Então essas curvas que a gente vê elas podem ser observadas a partir de um traçador de curvas e lá sempre vai ter essa relação de corrente por tensão no caso específico do transistor bipolar nós temos uma

corrente muito importante que se dá no coletor do transistor então já que ela tão importante ela está aqui no nosso eixo Y né E nesse exemplo nós temos aqui um transistor que ele tem uma corrente em mil né na última aula a gente falou sobre isso e ele vai até 100 ma aí nesse gráfico né e no domínio de quem no domínio da tensão entre o coletor e o emissor na medida em que essas variáveis aqui eh ocorrem nós temos alguns comportamentos e temos algumas regiões de operação que nós vamos falar novamente na aula de

hoje tanto é que nós vamos falar sobre circuitos com transistores bipolares muito bem então resgatando da última aula esse gráfico nós observamos que para projeto nós devemos estabelecer uma reta de carga onde para valores de corrente de base nós teremos como consequência correntes de coletor lembra que o transistor Bipolar é um componente que se eu vario a corrente na base ele varia a corrente no coletor então uma vez que eu vou aumentando a tensão na base eu tenho como consequência uma variação de corrente na base entre base e emissor lembra então essa variação de corrente

base e emissor ela resulta numa variação de corrente no coletor do transistor Então essa corrente do coletor que nos interessa aqui essa corrente de coletor é aquela corrente forte que eu posso utilizar para ionar né para amplificar um sinal por exemplo ou comutar para ligar ou desligar alguma coisa que eu queira né então ah quando eu sei né Qual é a corrente que eu preciso ter no momento em que eu estiver numa dada carga né Digamos que a carga que eu venha a assumir ela tenha lá 58 m vamos imaginar assim né então quando ela

estiver com 58 ma eu tenho que ter uma certa corrente na base para que o meu coletor tenha 58 M Então veja que na base eu nunca tenho miliamperes Olha a maior delas é 400 microamp não chega a me5 ma na base para chegar próximo ali dos 90 m no coletor então a base tem uma corrente pequenininha que multiplicada por um ganho da corrente do coletor Beleza então o coletor é como se fosse a saída e a base é como se fosse a entrada então entra um sinal pequenininho multiplica ele por um ganho E aí

faz o sinal ficar fortão na saída no coletor Esse é o transistor bipolar essa a história que a gente aprendeu na primeira aula de transistor bipolar semana passada aqui a gente tá olhando para esse gráfico de novo porque a gente vai usar ele na aula de hoje tá então é um regresso daquele momento da aula então nós temos aqui Digamos que eu estabeleço um ponto de operação aqui nesse lugar onde eu tenho um dado valor de tensão entre coletor e emissor tá porque se eu tenho uma tensão entre coletor e emissor vamos supor que esses

meus dois dedos aqui um seja o coletor e um seja o emissor se eu tenho uma tensão aqui em cima se eu pegar o multímetro e medir aqui se eu tiver uma tensão aqui em cima eh quando circula a corrente por aqui então eu tenho uma tensão tenho uma corrente tem uma potência esse transistor aqui de plástico pequenininho ele tem uma capacidade de potência ele aguenta antes dele queimar já esse grandão aqui que tem a carcaça de metal tem um encapsulamento de metal ele aguenta uma potência maior né mas os transístores bipolares em geral eles

têm uma característica muito importante e preocupante eles dissipam muito calor por conta dessa tensão coletor emissor aqui tá então quanto menor for a relação tensão emissor coletor menor vai ser a potência que eu vou dissipar em cima dele então no projeto a gente tem que tentar ver esse parâmetro aí não é olhar só a corrente de coletor e corrente de base eu tem que saber qual a tensão também entre coletor e emissor e dentro dessa reta de carga aqui qualquer ponto que o ponto de operação assumisse seria um ponto seguro tá que é importante observar

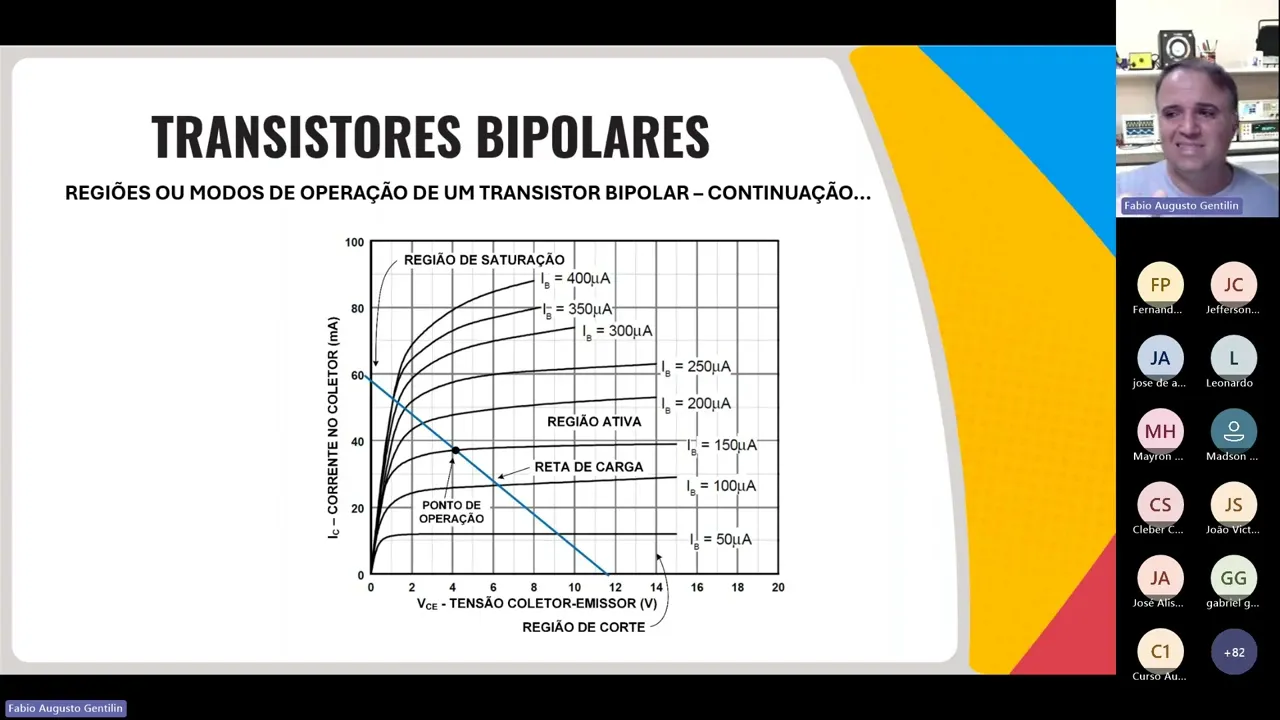

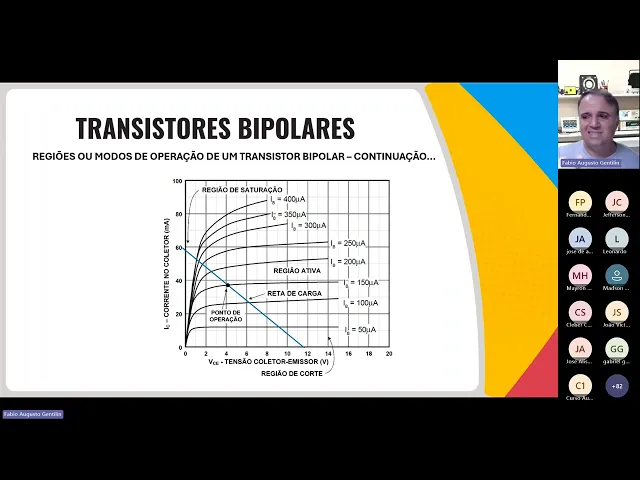

nesse gráfico também as regiões de operação de um transistor bipolar veja que aqui nessa região aqui ó aonde o nosso transistor ainda admite corrente tá ele tem uma curva crescente ainda ali existem oportunidades ali dentro ainda eu chamo de região de saturação é aquele exemplo do nosso controle de volume lá no seu rádio Se você pegar um rádio não tem nenhum aqui mas aquele rádio que tem aquele botãozinho potenciômetro que você gira ali volume baixa volume aumenta não é isso que que você tá fazendo ali você tá aumentando e diminuindo a corrente que está indo

na base de algum transistor E aí você vai variar de um mínimo até um máximo tá eh onde não se pode mais aumentar o volume né coincidentemente o curso do potenciômetro eh vai operar dentro desse limite da região de saturação porque se eu tiver por exemplo aumentando o volume Digamos que que chegou na metade do potenciômetro já aumentou o máximo se eu continuar mexendo ali não aumentar mais não seria meio esquisito pensou você tem um potenciômetro ali você começou a mexer mexeu ali 50% dele só que o o som já chegou no máximo eu não

posso mexer mais né então para níveis de projeto a resistência desse potenciômetro Ela já tem que ser proporcional a uma excursão da corrente mínima até um valor máximo que ainda está dentro da Zona ou da região de saturação saturou não sobe mais saturou entra da região ativa OK aí ele fica só ali cravou ali ele vai ficar ali saturou saturou não tem mais tá você não pode aumentar mais mas que você aumentar a corrente ali não aumenta mais tá eh e existe uma região de corte que é antes de qualquer coisa região de corte é

onde o transistor tá cortado tá cortado significa que corrente entre base e emissor é tão pequena que não tem corrente no coletor suficiente Ok pode até ter mas é muito pequenininho muito bem então sabendo disso lembrando disso a gente falou aqui de um danado de um transistor Chamado 2 3055 que é esse camarada aqui né esse transistor tem um capsulo de metal né ele já é feito para você parafusar ele no dissipador de calor porque ele é feito Justamente por isso porque ele aquece Isso não é bom tá pessoal essa coisa de jogar calor para

pra atmosfera não é bom porque isso significa que tem baixa eficiência né Eh nas tecnologias que saem do bipolar e vão para a o efeito de Campo você vai ver que existem transistores mais eficientes Isso é o que permitiu que nós tenhamos amplificadores muito pequenininhos com potências incríveis porque esses transistores são empregados nesses circuitos transistores de efeito de Campo que ainda nós vamos estudar tá então por enquanto esses esses transistores bipolares Eles são muito legais mas T as suas limitações eh aqui tem o parâmetros também voltados a esse transistor né comparados com da semana passada

lembra BC 547 54 M 548 né aqueles todos lá eles tinham lá tensão por exemplo tensão coletor emissor né aqui no caso quando o a base estiver aberta quando tiver esse o aqui no final ó vce significa tensão coletor emissor ou a letra O aqui na frente não é zero é o significa Open Open de aberto significa que a base tá com zero por exemplo lá tá aberto tá corrente na base é igual a zero significa que não tem corrente na base se não tem corrente na base em qual região estamos trabalhando estamos na saturação

estamos na ativa ou estamos no corte lembra que eu falei quando a corrente na base é tão pequena e não tem nada lá para permitir uma corrente no coletor eu estou na Zona ou na região de corte lembra que eu falei para vocês agora acabei de falar então é isso mesmo quando eu tenho vceo tá aberta a minha base eu tenho uma tensão máxima de 60 V entre coletor e emissor é aquele exemplo onde você tem o interruptor tá botãozinho lá que você usa para acender a luz do seu quarto lá da sua sala L

da sua cozinha você não vai lá e aperta o botão e fecha assim né quando isso aqui fecha toda a tensão da tua rede vai pra lâmpada aqui em cima não pode ter nada se tiver muito pouco o contato Teoricamente ele é muito perfeito Vai ter sim um pouquinho fo melhor seja vai ter uma pequena resistência no contato ali mas é irrisório né a gente desconsidera né quando você abre o circuito a lâmpada apaga tirou apertou o interruptor para desligar então abriu o circuito a lâmpada apaga como consequência disso o que que acontece se eu

pudesse medir a tensão em cima do contato aqui ó quantos volt teria aqui vamos falar de novo ó fechei eu tenho 127 aqui a lâmpada acendeu se eu medir a tensão na lâmpada tem 127 V porque tá fechado se eu abrir a chave eu vou medir em cima da chave Quantos Volts tem na chave aberta 127 V chave aberta tem a tensão que deveria estar na lâmpada e isso acontece no transistor quando ele está cortado ele é como se fosse um um contato aberto e aí a tensão toda vai ficar em cima dele e aí

se você pensou em usar um transistor desse para ligar uma carga Vamos pensar que essa carga ela ela funciona com eh 80 V né você tem lá 80 V ali para alimentar a carga você põe teu transistor ali e liga o transistor ligou a carga liga beleza quando você tirar o sinal do da base desse transistor que que vai acontecer os 80 V que deveriam estar na carga vão aparecer em cima do coletor e emissor dele só que ele só aguenta 60 e aí que que vai acontecer com o transistor ele vai queimar Então você

tem que olhar para esse parâmetro com carinho tá não que os demais não sejam importantes também são mas isso aqui é importante porque nem sempre se ensina a trabalhar com eh aquilo que está desligado a gente só ensina trabalhar com o que tá ligado nos livros e tudo mais normalmente na literatura você vai lá a os cálculos são feitos para você considerar corrente eh tensão quando tá ligado mas e quando você desliga o que acontece a tensão aparece de volta e aí queima o componente tá então cuidado com isso corrente de coletor nesse caso aqui

veja 15 a é bastante coisa né o anterior a ele tinha ali alguns Mili esse aqui tem 15 a eu consigo ligar um motorzinho consegue fazer coisa legal já com esse transistor né corrente base isso aqui é são parâmetros de pico tá pessoal não é pra gente usar 7 aamp na base jamais circuito de polarização isso aqui é só exemplo de um circuito de polarização onde eu tenho aqui uma fonte de tensão um resistor de base Que tipo de transistor que é esse mesmo pessoal ele é PNP ou ele é npn tá que tipo que

é quem é que sabe olhando para essa seta aqui ó que terminal que é esse é terminal do emissor É ele que vai dizer para você se é PNP ou se é npn os demais não falam nada tá quem tá dizendo para você é o emissor a seta para fora significa que não Penetra npn tá então esse transistor é npn logo se ele é n PN veja p é terminal do meio aqui ó né no símbolo e significa que ele gosta de um p aqui na base para ele poder ligar né Isso aqui é a

base ó Então veja o terminal da fonte terminal Positivo tá ligado através de um resistor de base na base então o positivo tá indo paraa base O negativo tá indo para o emissor E com isso isso a gente tá fazendo o quê polarizando base emissor porque quando esse resistor aqui ó vamos pensar que isso aqui é nosso potenciômetro Lado do Rádio né Então vamos pensar que se eu começar a virar ali o o cursor do potenciômetro ele vai começar a variar essa resistência de um valor máximo até o mínimo então quando a resistência for máxima

que acontece com a corrente é mínima porque resistência e corrente são inversamente polariz inversamente proporcionais se a minha resistência só so minha corrente diminui se a minha resistência diminui a minha corrente aumenta Então quando você mexe no potenciômetro lá e diminui a resistência né aquele cursor varia ali diminui a resistência a corrente aumenta e aumenta o volume por quê se eu aumento a corrente na base essa corrente vem aqui multiplica por um ganho do transistor e sai a corrente do coletor aqui tá e o coletor tá tem uma carga coletores terminal aqui ó Isso aqui

é uma carga um resistor de coletor é uma carga qualquer essa carga aqui tá ela tem uma corrente e para ter corrente precisa de uma tensão Eu preciso de uma fonte de tensão vocês vão ver que em alguns casos eu só tenho essa tensão aqui ó eu não tenho essa só tem uma que através dela eu pego esse resistor que tá aqui ó ligo ele aqui em cima eu faço aqui com uma fonte só polarizo a base o emissor e o coletor a gente vai ver aqui mais adiante tá então isso aqui só ilustra o

que eu acabei de Explicar sobre aquele lance do transistor quando estiver cortado né quando eu abro o circuito né que eu eu falei para vocês vai aparecer a tensão em cima do coletor emissor ó tensão do coletor emissor é igual a tensão da fonte Vl aqui no caso né quando você abre o transistor então cuidado com isso para você não queimar ele tá aqui é uma influência da frequência sobre da corrente do conetor então na medida que teu sinal de entrada ali aumenta eh em fre tá se ele aumenta a frequência o ganho também diminui

tem uma relação com isso os amplificadores vão mostrar isso mais facilmente pra gente tá a gente vai ver mais adiante aqui são alguns exemplos de dissipadores de calor alguns de vocês devem ter visto isso aqui são peças grandes normalmente pesadas né que são usadas para aumentar o poder de troca de calor do encapsulamento do componente com a atmosfera e Alguns tem até ventiladores que puxa o ar que aente dali para tentar ajudar nesse processo tem dimensionamento para isso tá mas atualmente a gente precisa trabalhar com tecnologias que não aquecem N O que que você espera

de um um bom amplificador é que ele pega um sinal de entrada e aumenta o sinal na saída sem perder nada e se eu pegar aqui o sinal de entrada e perder um pedaço dele vai ficar um sinal ruim lá então se for áudio vai ser terrível meu áudio vai ficar todo prejudicado tá então eu preciso que o meu transistor que o meu circuito que venha converter um sinal em outro ele seja eh o mais fidedigno o mais fiel possível para permitir que eu tenha essa relação né entre eh sinal de entrada e sinal de

saída sem perdas transistor bipolar possui muitas perdas tá embora seja um ótimo transistor para amplifica Ades ele tem algumas perdas tá muito bem aqui eu deixei um vídeo para vocês quero que vocês assistam esse vídeo depois de repente Agora não vai dar tempo tá mas é um vídeo muito interessante que mostra eh o transistor funcionando então vou deixar disponível aqui tá no slide para vocês entrarem e assistirem tá então Inclusive tem até uma legenda aqui porque ele fala em inglês mas tem uma legenda para você poder entender né tudo isso que eu acabei de falar

ilustrado no vídeo eu vou seguir com a aula se chegar no final sear um tempinho eu volto aqui e explico o vídeo para vocês Tá OK mas tá disponível aí de qualquer maneira para vocês poderem assistir tá vamos vamos mandar aqui com os slides der um tempinho ali a gente volta aqui pra gente falar na aula de hoje que é da semana correspondente ao capítulo 4ro do livro de vocês eu falo sobre circuitos com transistor bipolar até recortei um circuito meu tá coloquei aqui que mostra alguns transistores sendo utilizados tá e inclusive el tem transistor

aí que não é bipolar a gente vai ver mais à frente tá esse aqui é um circuito é um pedaço recortei um pedaço no circuito meu que eu uso para eh controlar a potência de uma pastilha de efeito pelter tá que é uma pastilha que se eu injetar corrente num sentido ela aquece de um lado e esfria do outro se eu inverter a corrente aquilo que aquece passa a esfriar é aquilo que esfria passa a aquecer tá então É bem interessante tá é um é um recurso utilizado inclusive industrialmente tem pessoas que compram aqueles bebedouros

né que não tem compressor ele é apenas eletrônico então ele refrigera a água com Peltier tá tem projetos assim então isso é um isso aqui é uma ponte H é é o princípio de uma ponte h o estágio de potência onde nós temos transistores bipolares né sendo utilizados em circuitos com topologia push pull né e onde eu consigo controlar aqui o acionamento de um transistor mosfet que nós não estudamos ainda né mas que também possui um tipo de transistor bipolar que ele é opto acoplado com o sinal de entrada de um LED então isso aqui

é um optoacoplador é um circuito ótico ele é embarcado ali ele é eh integrado né então você não consegue ver isso acontecendo mas existe um LED e um fototransistor dentro de uma mesma Caixa dentro de mesmo encapsulamento e quando você acende esse LED não dá para enxergar mas quando você liga esse LED ele polariza a base do transistor por luz né e ele então aciona esse circuito aqui que é o drive tá que a gente usa para eh a Ponte H para controlar né a potência aqui desse Peltier a gente vai falar sobre isso mais

adiante tá bom aqui no nessa aula a gente tem como objetivo conhecer circuitos com transistores bipolares e algumas principais topologias O que que é uma topologia Vamos lá eh imagine um tipo de circuito tipo de circuito é uma topologia de circuito tá então que circuito é esse no caso um amplificador Classe A Ele tem uma configuração que tem lá um transistor bipolar tem um capacitor de acoplamento ele tem eh alguns resistores e tal então aquele circuito eh e amplificador Classe A Ele tem uma topologia Classe A Ele tem uma aplicação ele tem uma uma eficiência

ruim por exemplo mas ele tem uma fidelidade muito boa né então Existem muitos circuitos pequena potência que utilizam Classe A ele precisa ficar ali alimentado gastando energia que se for a bateria vai gastar muito rápido então não é muito interessante aí já vai para uma outra topologia por exemplo topologia de amplificador Classe A B né a a a topologia B também não é sozinha muito boa porque ela fica aí o tempo todo consumindo potência se colocar a b fica melhor tira o crossover enfim e tem a os nomes que a gente dá paraos circuitos tem

a ver né com essas características e quando a gente fala topologia nós estamos nos referindo aí eh ao tipo de circuito então de agora em diante vocês utilizem se apropriem dessa eh eh nomenclatura eh que é o vocabulário correto né para vocês falarem vocês estão fazendo um curso superior né Para que vocês tenham o domínio e ten propriedade naquilo que vocês falam e devem ser respeitados como tal então quando você for conversar com uma pessoa da área técnica sobre um circuito você aproprie isso topologia o circuito tem uma topologia eh com polarização por exemplo eh

no emissor Então a gente vai ver aqui emissor comum topologia emissor comum topologia é base comum Então veja que tem e uma forma correta de conversar tá as aulas aqui não são só para você aprender transistor você também tem que ter essa eh observância aí dos termos tá então Opa apertei demais né E aí a gente vai relembrar uma coisa importante transistores atuando como chave que é Chave É liga desliga liga desliga como mutação beleza ou atuando como amplificador amplificador pega um sinal tua voz o sinal do teu instrumento musical que você toca do teu

smartphone você tem ali uma música aqui no Smartphone e você quer conectar num amplificador e o som sair lá tá Então como que é o som som o som é algo que liga e desliga que você Você acha ou ele é algo contínuo assim que tem variações assim mas ele é contínuo né É óbvio o som é contínuo Então essa variação do sinal ela vai ser espelhada na saída do circuito só que com muito mais potência você tem um sinal pequenininho elee oscila bem pequenininho você introduz ele num amplificador amplifica amplificador e vai pegar o

quê a amplitude do seu sinal tá E vai esticar isso aqui ó Então vem um sinal pequenininho assim na entrada na saída vai ter um sinal grandão assim tá então a função do amplificador Não que seja só isso mas duas principais aplicações de transistores bipolares São essas a gente vai classificar assim nesse momento Aí você olha para um circuito e entende o seguinte o circuito independentemente de qual seja ele tem ali uma entrada Vai admitir um sinal de entrada e processar esse sinal de entrada então o sinal entra tem suas características tá e uma vez

dentro do circuito esse sinal Ele vai adquirir novas características ele pode ser amplificado então ele vai ter ali um aumento né do sinal como eu comentei antes na amplificação E aí o final de saída ele tem então uma nova característica ele era pequenininho na entrada ficou na saída grandão Então você tem que identificar o que a entrada que é saída Ok circuito com transistor só que aí tem um detalhe esse circuito pode ter um terminal incomum tanto da entrada para com a saída tá então entre entrada e saída pode ter um terminal em comum e

qual é esse terminal dele é a base é o coletor ou é o emissor é e dado a essa eh compatibilidade que o terminal comum tem n que nós vamos dar ali o nome a topologia analisada aqui tá então de acordo com essa característica Então vamos olhar aqui nesse caso número um a topologia emissor comum O que que é uma topologia emissor comum eu tenho ali e dois circuitos tá eles têm a mesma função um deles é npn o outro é PNP masos dois tem a mesma mesma função tá a diferença entre eles tá é

que o terminal comum né que se dá aqui muda nesse caso estou dizendo para vocês eh que tanto em um quanto o outro eu tenho aqui emissor comum Veja a setinha mostrando aqui ó tá nos próximos esse terminal vai mudar tá para esse aqui eles são iguais tá então a gente tem aqui ó eh no n ipn vamos identificar aqui no nosso transistor os terminais olha só a base né a base é esse pino que entra aqui né esse terminal e tem aqui essa linha vertical tá o coletor não tem nada nele e o emissor

que tem uma seta a seta que sai tá sai não penetra a seta sai não penetra npn Ok então do npn eu preciso para polarizar ele para que ele funcione eu preciso isso aqui é como se fosse um diodo que que tem no anodo do diodo portadores majoritários positivos e assim eu tenho também que polarizar aqui o meu transistor né se eu tenho que ele é npn olha só p p de positivo então portadores majoritários positivos igual anodo do diodo lembra do diodo então eu tenho que ligar isso no Positivo da minha fonte claro que

aqui tem que ter um resistor tá gente não tem resistor aqui porque o objetivo é você entender de polarização nesse momento tá mas aqui vamos pensar que existe um resistor para que essa corrente de base seja limitada tá não pode ser solta assim não então o positivo da fonte vai na base e com isso como consequência o o emissor Obrigatoriamente tem que ter o terminal negativo aqui porque se eu tiver Positivo na base positivo no emissor o que que vai acontecer eu vou conseguir polarizar o diodo formado entre base e emissor eu vou ter 0,7

V em cima do base e emissor se eu tiver Positivo na base e positivo no emissor não porque não há diferença de potencial eu preciso ter uma diferença de potencial de 0,7 v entre base e emissor beleza aí eu já entrei em saturação saturou né então isso isso cria uma vbe tensão base e emissor tá entrou corrente aqui passou aqui pelo emissor né veio aqui pro negativo ó essa corrente ela fica circulando aqui dentro tá ok então eu tenho a corrente de base corrente de emissor só que a corrente de emissor ela é produto também

da corrente de coletor que na medida que nós polarizam o emissor e a base aqui nós passamos a coletar os os elétrons aqui que estão no coletor por isso que nós temos o nome de coletor ele coleta esses elétrons Aqui nós temos esse fluxo de corrente que é no caso no emissor a soma das correntes de base e coletor então a partir de agora você vai olhar para um circuito desse e você vai somar as correntes de base e coletor para produzir a corrente de emissor veja que legal então agora você já entende transistor e

você sabe que a corrente do coletor ela é igual a corrente da base vezes um ganho que tem aqui dentro esse ganho vai ser fixado a partir desse resistor que vai est aqui na base porque esse resistor na base vai limitar essa corrente Então tudo isso tá ligado aí ó então com isso você controla a corrente de coletor pela carga e a carga tem uma corrente impulsionada por essa tensão tá que é essa fonton aqui tá muito bem olhando para esse circuito ou para esse circuito você vai encontrar as mesmas características a diferença que aqui

ó A fonte é invertida O negativo tá na base por que que o negativo tá na base porque esse transistor aqui é o quê Olha a setinha entrando aqui é p NP Olha só PNP então ele gosta de n na base se ele gosta de n na base é natural que a minha fonte aqui de tensão da base seja negativa Olha o sentido da corrente agora ela não entra mais ela sai tá E no emissor a corrente entra aqui então circula no sentido oposto a esse aqui ó tá o que vai mudar aqui é só

o sentido da corrente tá e das tensões também E aqui as tensões são invertidas mas o objetivo de olhar para esse circuito é o mesmo vamos olhar aqui e ver qual é o terminal que é comum entre a entrada do circuito e e a saída do circuito que é a carga Qual que é o comum aqui ó comum aqui é o emissor tanto para npn quanto para PNP é isso que eu quero que vocês vejam então o emissor serve na referência comum tanto a entrada do sinal quanto a saída do sinal tá então por isso

que o emissor aqui ele é comum e ganha esse nome topologia emissor comum espero que vocês estejam entendendo Tá pessoal e não tem problema se não entender aciona aqui a equipe que a gente vai explicar para vocês Ah mais uma vez outra topologia topologia base como um bom raciocinando do mesmo jeito eu vou ter a entrada do meu circuito e a saída do meu circuito então da entrada tá a o emissor está aqui ó eu tenho coletor aqui ó né para alimentar minha carga transistor npn aqui transistor PNP aqui né o terminal comum nesse caso

aqui é uma base tá então a base comum a base é comum tanto a entrada quanto a saída no caso da topologia coletor comum eu tenho aqui o coletor obviamente em comum para a entrada do sinal e a saída tanto no no npn quanto no PNP olha coletor ligado no comum aqui tá então são essas três topologias que eu quero que vocês olhem eu quero que vocês analisem eu quero que vocês absorvam e entendam tá Eh quero que vocês Leiam o livro que está disponível para vocês para que vocês tenham essa visibilidade você tem que

saber que tem topologia emissor comum que é muito comum é uma das mais usadas topologia base comum topologia coletor comum tá principalmente a emissor comum que é uma das mais utilizadas nos circuitos Que nós conhecemos tanto comutação quanto amplificação aqui tem uma configuração de polarização emissor comum tá então a gente olha para para isso lembra que eu comentei antes que você pegava resistor da base ligava na fonte que alimenta a carga então aqui ó resistência da carga tá isso aqui representa uma carga que eu quero acionar pode ser uma lâmpada tá e eu quero ligar

ela então tenho uma fonte para alimentar essa lâmpada né Por exemplo aqui uma bateria de um carro de 12 V aí tem uma lâmpada aqui eu quero acionar essa lâmpada aqui por um transistor tá Então imagina que isso aqui seja um sensor então quando por exemplo for escurecendo lá fora eu quero que Acenda a lâmpada Então eu tenho um sensor sensível à luz por exemplo exemplo então esseesse sensor ele vai deixar a corrente aqui de polarização ó o positivo tá aqui ó ele vai tentar passar por aqui e chegar na base né E aí eh

ele vai chegar mais ou menos aqui de acordo com o valor desse resistor Então vamos pensar que isso aqui seja um resistor bastante alto com luz né faz de conta que se eu colocar lá ou então um termostato né que tem uma resistência muito alta a temperatura ambiente mas daí se eu aumentar a temperatura ele diminui a resistência que acontece com esse positivo aqui ele vai aparecer ali na base e a base que é o quê positivo porque ele é npn né aí com isso tem corrente aqui entre base e emissor e liga uma lâmpada

por exemplo tá então é assim que você analisa esses valores de tensão tá vão surgindo com a corrente não existe queda de tensão no resistor se não tiver corrente tá não adianta você pensar Qual que é a queda de tensão em cima do resistor cuja corrente é igual a zero tá não tem como é zero porque queda de tensão VR é alguma coisa vrc vrb vre tá a tensão é igual a r x i se I que é a corrente é igual a zero é zero não tem qualquer coisa multiplicada por zero é zero tá

então pensa assim polarização por divisor de tensão PDT um dos circuitos mais utilizados com transistores bipolares Veja bem Tá me lembro quando eu estudava na escola técnica a gente aprendia isso lá e fizemos lá uma foto célula usando um um ldr tá ldr para quem não sabe é um resistor que depende de luz então Conforme você aplica a luz nele a resistência varia E aí você pode usar ele aqui na polarização da base para que quando a luz variar você polarizar esse transistor aqui então com luz sem luz a resistência vai variar e aí a

carga por exemplo seria um relê no lugar desse resistor e quando então sem luz ou seja à noite esse transistor aciona um relê E aí o relê tem uma lâmpada ligada no contato e você vê a iluminação pública lá funcionando muito bem tá a partir de um circuito como esse as características do transístores bipolares voltando novamente aqui por de novo professor já falou esse negócio milhão de vezes por é muito importante que você aprenda tá você tem que saber que tem corrente no coletor no domínio da tensão coletor emissor e vai ser tão maior essa

corrente quanto maior for a corrente na base tá então lembre-se a corrente no coletor depende da corrente na base e com isso nós temos ali a reta de carga mais uma vez isso aqui lembrando é uma informação que veio do transistor BC 546 E por que que eu tô resgatando isso agora que eu quero fazer que vocês aprendam isso aqui ó as regiões de operação do transistor bipolar que eu já falei para vocês lá mas aqui eu escolhi apenas uma curva tá uma dessas várias curvas que tem aqui ó olha só tem uma curva aqui

para 50 mic uma curva aqui para 100 mic tudo isso aqui é na base tá ó corrente de base né vamos supor um transistor que tenha então uma corrente de base de 10 mic uma corrente bem pequenininho tá ela vai variando variando variando variando não tá variando ela tá reto ela tá reto tá constante porque aqui eu tenho um valor aqui de corrente no coletor eu saí da região de saturação que é esse espacinho pequenininho aqui e Entrei numa zona linear região linear aqui ó eu chamo de região ativa transistor já ligou meu volume Já

chegou no máximo não adianta mais aumentar não vai aumentar tá então com isso fico nessa na corrente na base de 10 micro chegou no limite máximo lá só que aí essa tensão aqui de um até 40 V entre coletor e emissor pode chegar num valor máximo de 40 V se passar disso eu entro numa região de ruptura eu posso queimar o meu transistor por tensão coletor emissor Ok Isso aí eu falei no começo Então você tem que lembrar existe um vce máximo Tá no data tá na folha de dados do seu e transistor tá então

cuidem disso sempre olhem para o dat sheet pessoal vai dar tempo da gente falar lá do vídeo tá vai dar tempo de voltar no vídeo tá eu dei uma chegado até aqui E esse aqui é o último gráfico desse slide né que fala sobre um parâmetro muito importante aqui do nosso transistor bipolar que é o hfe hfe ou Bet CC é a mesma coisa fala da mesma coisa o que que é esse tal hfe esse Bet CC que eu falei na última aula é o ganho de corrente de coletor com relação a corrente da base

então se eu tenho lá 10 m e vamos colocar 100 100 ma no coletor eu tenho 1 m na base que qual que é a diferença entre uma coisa e a outra ó de 100 para 1 eu tenho 100 vezes do coletor o que eu tenho na base então houve uma o sinal entrou com 1 m mas saiu com 100 o que que isso tá me dizendo tá me dizendo que o meu circuito amplificou o sinal em 100 vezes mas por quê Porque tem um ganho de 100 entenderam Então esse ganho é o Beta CC

é o hfe então de acordo com a temperatura que você vai utilizar tá no seu transistor Você pode ter mais ou menos ganho também tem que se preocupar com isso Então olha no dat shit o fabricante vai te mostrar isso E aí o que que você tem no gráfico lá você tem um gráfico de ganho tá esse ganho é em corrente contínua tá eh que que eu tenho aqui ó de zero até 120 como se fosse dizer assim ó esse transistor ele dá até 120 vezes a corrente eh que D base no coletor é o

máximo dele mas 120 em nenhuma temperatura dessa você vai conseguir trabalhar ela tá então você não vai querer fazer isso com seu transistor você tem que calcular ali para trabalhar com um valor menor vai ali pela metade el não olha pra folha de dados do teu transistor e falar vou trabalhar sempre no no gargalo dele não pode não faz não faz projeto assim faz projeto para trabalhar entre 1/3 e 0,5 no máximo tá o coitado do transistor não tem que aguentar todos os as ambições das pessoas tá então eh brincadeiras a parte quando a gente

coloca um projeto em stresse né coloca ele lá num ambiente que tem temperatura muito alta eh Para queimar aquele transistor tá ou frequências muito altas né vai queimar o transistor então cuidado Trabalhe com parâmetros abaixo do limite dele e aí o que é que tá dizendo esse esse gráfico aqui para nós veja que aqui embaixo tem um uma um gráfico log né É logarítmico que senão não caberia nessa folha tudo que eu quero mostrar então o logarítmico ele permite que você compacte ali um comportamento que não vai variar tanto numa escala aqui de 10 né

porque ó tem aqui ó 0.100 tá 0.200 0.300 tã até um né então Ah esse 1 Mili tá me dizendo o seguinte ó que para temperatura de men 55º ele vai conseguir um ganho de até 40 vezes mais ou menos 40 e pouquinho aqui ó tá 42 Vamos pensar máximo dele mas você não não vai morar em nenhum lugar que é -55 você vai usar isso aqui é lá em 25º Então você vai olhar esse gráfico aqui essa linha aqui ó aí eu vou trabalhar com 1 m na minha no meu coletor né então ele

vai est ali em um ganho de aproximadamente 70 é assim por diante Então você perceba que chega num certo valor de corrente de coletor que daí para frente só vai cair isso considerando uma tensão coletor emissor de 10 V tá para todo mundo beleza então vamos voltar ali rapidamente no nosso vídeo vou tentar rodar ele por aqui espero que ele ele R pra gente poder ver tá não sei se ele vai vou ter que compartilhar vou ter que compartilhar outra tela com vocês Tá então só um minutinho eu tenho que tirar compartilhamento do que eu

tenho agora aqui né Compartilhar essa outra aqui Professor Fábio o vídeo tá sem áudio tá sem áudio Talvez é porque o áudio não tá compartilhado então então vamos fazer assim Eh vamos pedir que os alunos assistam esse vídeo tá no seu tempo e vocês acessem ali o slide da aula né Para que vocês possam eh entender eu vou tentar aqui explicar para vocês então sem o áudio Vou colocar ali para rodar e vou falar o que está acontecendo tá mas depois vocês assistam com o tempo para poder eh entender melhor tá então vou voltar aqui

no início e vou fazer aqui uma um comentário né do que tá acontecendo é que tá sendo falado apenas que o transistor substitui né a tecnologia que utilizava válvulas e hoje ele compõe os componentes eh dos processadores que a gente utiliza né Aí ó bilhões de transistores são utilizados num microcontrolador desse Snapdragon de um smartphone de de nosso tempo né bastante comum aí no xiaomi da vida aí tem um circuito mostrando o acionamento de uma lâmpada que é a comutação e aqui a amplificação tá que foi o que nós falamos durante a aula né Tem

inclusive transistores aí sendo mostrados na animação né Aqui tem um vou até avançar um pouquinho porque é a formação do semicondutor nós já aprendemos sobre eh o silício né e coloca átomos de silício e seus elétrons livres n os quatro elétrons né e ele eh dopa né ele faz misturas aqui com outros elementos como se houvessem elétrons sobrando né com um átomo com mais elétrons Então faz a dopagem do tipo N né E aí ele tem a dopagem do tipo P né vai faltar vai ter uma lacuna então aqui é Um fundamento que nós Já

estudamos lá em diodos né que é o tipo P com isso ele forma a pastilha que nós temos ó o npn por exemplo tá então aqui é uma polarização utilizando pilhas né as fontes de tensão aqui são as pilhas que a gente tá vendo né E aqui no caso as lâmpadas só para representar né Nós temos aqui ó o diodo formado né no nosso transistor né nós temos aqui os elétrons que estão migrando de uma pastilha para outra se recombinando com as lacunas né a forma bem gráfica bem didática de entender né aqui a camada

de Deão formada né do nosso diodo esse aqui é o princípio do diodo vou avançar um pouquinho pra gente falar do nosso transistor tá então o diodo ficou bem e didático Aqui é aqui quando a gente coloca uma duas camadas n interligadas por uma outra a gente vai formar então o nosso transistor a gente vai ter por exemplo um npn aqui né Um pouquinho aqui quero que fique mais pouco maior isso aqui nesse ponto a gente pode ver então a base do transistor aqui no meio tá o emissor e o coletor tá como circula a

corrente aqui através Então veja da nossa base olha aqui o npn olha a seta que indica a entrada aqui da corrente da base olha aqui o ganho Beta de 100 é o ganho de corrente de base e e coletor aqui tem o encaps até o92 que é igual aquele que eu mostrei para vocês né ele vem aqui e substitui aquela figura aqui já é um circuito onde nós temos a base do transistor né o primeiro transistor o emissor e o segundo transistor aqui também conectado para montar aqui um amplificador de áudio a primeira a primeira

impressão que a gente tem é que é complicado né quem nunca viu tá é por isso que eu quero que vocês olhem com tempo e acessem eh no tempo de vocês Esse circuito e esse vídeo desculpe tá é que vocês possam eh tirar suas dúvidas né E também trazer as dúvidas de vocês aqui paraa nossa equipe pra gente poder eh tornar muito mais eh significada essa aula para você vocês tá Para que quem nunca viu o transistor quem nunca eh trabalhou com o transistor entender para que é que ele serve e aonde que você vai

usar essa tecnologia beleza bom pessoal chegamos ao final aqui ultrapassamos em 2 minutos Já o nosso tempo eh Agradeço a todos aí pelo prestígio dessa aula por estarem participando né E também convido a todos aí a participar da nossa aula de semana que vem tá então fiquem com Deus espero que todos tenham eh entendido aí se tiverem dúvidas tá passem paraa Nossa mediação teremos maior prazer em responder para vocês tá o chat está aí fiquem à vontade um grande abraço e até semana que vem tchau tchau n
