ah [Aplausos] hola a todos por aquí de de ingeniería main set puntocom en este vídeo vamos a hablar del voltaje aprenderemos que es el voltaje y la diferencia de potencial cómo medir el voltaje la diferencia entre el voltaje directo y el alterno así como la corriente y por último veremos brevemente por qué y cómo varían los voltajes en todo el mundo aprendimos que la electricidad es el flujo de electrones libres entre los átomos el voltaje es lo que empuja los electrones libres por un circuito sin voltaje los electrones libres se mueven entre los átomos pero
lo hacen al azar por lo que no nos sirven de mucho solo cuando aplicamos un voltaje a un circuito los electrones libres se mueven todos en la misma dirección generando corriente es fácil imaginar el voltaje como la presión en una tubería de agua si tenemos un depósito de agua completamente lleno la masa de toda esa agua va a causar una gran cantidad de presión en el extremo de la tubería si tenemos un depósito de agua que solo está parcialmente lleno habrá mucha menos presión en la tubería si abrimos la válvula para dejar fluir el agua
entonces fluirá más a un ritmo más rápido desde el tanque de alta presión en comparación con él de baja presión lo mismo ocurre con la electricidad cuanto más voltaje tengamos más corriente podrá fluir puede haber voltaje sin corriente por ejemplo podemos medir la presión en la tubería con la válvula cerrada y sin que fluya el agua y a partir de ahí podemos decir que la tubería está sometida a presión medimos la diferencia de presión entre lo de dentro de la tubería frente a la presión exterior lo mismo ocurre si tenemos una batería conectada a un
circuito con un interruptor abierto el voltaje sigue presente y podemos medirlo y tan pronto como el interruptor se cierra empuja los electrones libres a veces oímos hablar del voltaje como diferencia de potencial esto significa realmente cuánto trabajo puede hacer potencialmente un circuito volviendo a nuestra analogía con el agua si tenemos dos lagos al mismo nivel no hay potencial para realizar trabajo porque el agua no fluye pero si elevamos un lago más que el otro este lago más alto tiene ahora el potencial de fluir hacia el segundo y si le facilitamos un camino fluirá si colocamos

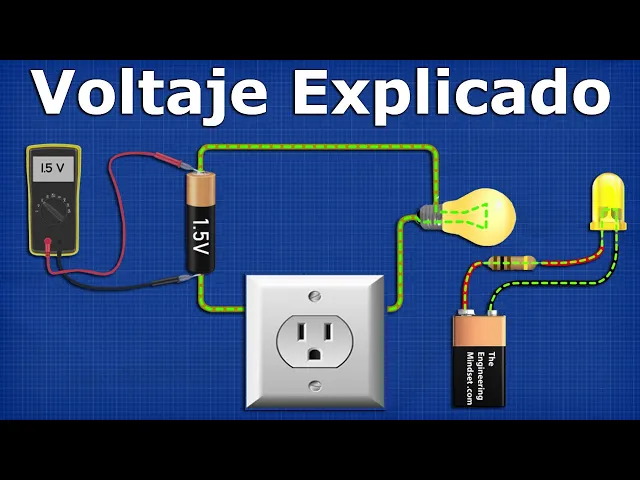

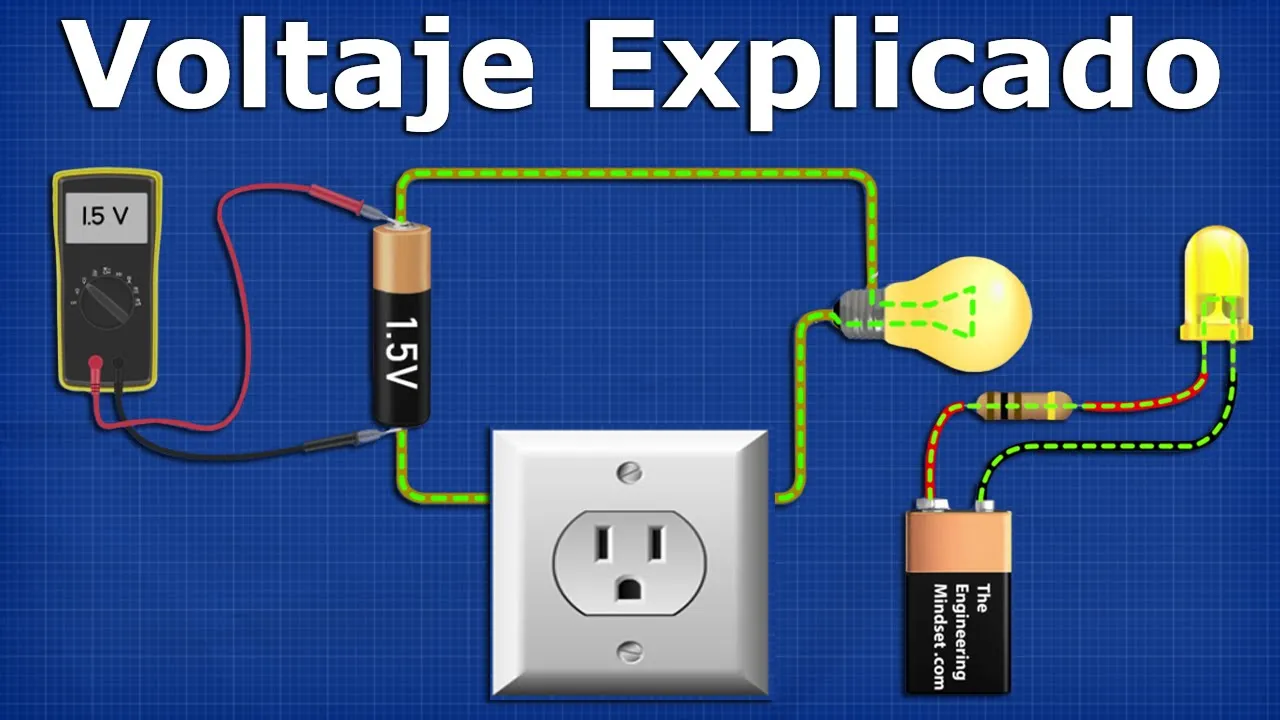

una turbina en su camino podemos utilizar su energía para alimentar una luz o incluso una ciudad entera volviendo al circuito eléctrico esta batería tiene una diferencia de potencial de un volt y medio entre su terminal negativo y positivo si conectamos un cable a los dos terminales de una batería la presión de la batería obligará a los electrones a fluir todas en la misma dirección por el mismo camino entonces podemos colocar componentes eléctricos en el camino de estos electrones para que hagan el trabajo por nosotros por ejemplo si colocamos una lámpara en el circuito ésta se
iluminará cuando los electrones fluyan a través de ella si añadimos otra batería el circuito en serie los electrones se verán reforzados por la segunda batería ya que sólo puede influir por este camino y se añade más energía esto combinará los voltajes y obtendremos 3 volts más volts equivale a más presión lo que significa más fuerza de empuje eso significará que fluirán más electrones y la lámpara brillará más sin embargo si movemos la batería y la conectamos en paralelo el camino de los electrones se divide algunos fluirán hacia la primera batería y otros hacia la segunda
por lo tanto ambas baterías proporcionarán la misma cantidad de energía por lo que el voltaje no se combinará el voltaje no se amplía y solo obtenemos un volt y medio por lo tanto la carga de trabajo se divide entre las baterías y la lámpara estará encendido durante más tiempo pero será más débil hemos tratado este tema con mucho más detalle en nuestra sección de circuitos eléctricos medimos la diferencia de potencial en voltaje con las unidades de volts y utilizamos el símbolo de una uve mayúscula para mostrarlo si observas tus aparatos eléctricos verás un número junto
a la uve mayúscula que indica para cuántos volts está diseñado el aparato en este ejemplo los fabricantes de este disco duro usb nos dicen que el dispositivo debe conectarse a una fuente de alimentación de 5 volts de cde o corriente directa y que necesita una amperio de corriente para funcionar el término volt proviene de un físico italiano llamado alessandro porta que inventó la pila voltaica que fue la primera batería eléctrica que podría proporcionar una corriente eléctrica de forma constante en un circuito el voltaje y los volts son diferentes voltajes la presión y los volts son
solo las unidades que utilizamos para medirla al igual que sabemos que la tubería tiene presión pero utilizamos unidades para medir esta presión como bart psi capea etcétera como hemos visto antes podemos medir los volts con un voltímetro éste puede ser independiente o formar parte de un multímetro si todavía no tienes un multímetro puedes adquirir uno muy barato dejo un enlace en la descripción del vídeo en la parte inferior para saber de adquirir un buen precio para medir el voltaje tenemos que conectarlo al circuito en paralelo a través de los dos puntos de los que queremos
saber el voltaje o la diferencia de potencial así para una sola batería en un circuito entonces medimos un borde y medio a través de la batería y también medimos un bowl y medio a través de la lámpara la batería proporciona 1,5 a la lámpara y esta utiliza 15 para producir luz y calor en un circuito de 2 lámparas en serie medimos 1,5 volts a través de la batería 15 a través de las dos lámparas combinadas pero 075 a través de las lámparas individualmente el voltaje o potencial se ha repartido entre las lámparas para proporcionar lo
de calor las lámparas son más débiles porque el voltaje ha sido compartido o dividido trataremos esto con más detalle en nuestros tutoriales de circuitos eléctricos ya hemos visto que el voltaje y los volts son diferentes el voltaje es la presión y los volts son la unidad de medida que significa un volt un volt es necesario para conducir un colombia o aproximadamente 6 quintillones 242 cuatrillones de electrones a través de una resistencia de 1 en eso sigue siendo un poco confuso así que otra forma de explicarlo es que para alimentar esta lámpara de 15 vatios con
una batería de 1.5 volts se necesitaría un columpio o 6 millones 242 cuatrillones de electrones que fluyan desde la batería y a través de la lámpara cada segundo para que se mantenga encendida para alimentar esta lámpara de 13 vatios con una batería de un volt y medio se necesitarían 0 con dos columpios o aproximadamente un quintillo 872 cuatrillones 600 trillones de electrones para fluir desde la batería y a través de la lámpara cada segundo para que se mantenga encendida si intentamos utilizar un voltaje más bajo la lámpara se entenderá pero su brillo disminuirá a medida
que disminuye el voltaje porque hay menos presión para forzar el paso de los electrones al fluir menos electrones se puede producir menos luz las lámparas solo están diseñadas para un determinado portaje y corriente si utilizamos un voltaje más alto la lámpara será más brillante porque fluyen más electrones a través de ella pero si añadimos demasiado voltaje y corriente la lámpara se fundirá porque demasiados electrones intentan pasar a la vez si observamos algunas baterías típicas podemos ver que ésta tiene un voltaje de un volt y medio y esta otra tiene un voltaje de 9 volts estas
son fuentes de voltaje directo es decir la presión que proporciona mueve los electrones en una corriente constante en una dirección muy parecida al flujo del agua por un río ya hemos tratado este tema en un vídeo anterior sobre la corriente eléctrica así que echarle un vistazo si aún no lo has hecho el voltaje directo se suele representar con una uve mayúscula con unos puntos encima y una pequeña línea horizontal puedes ver un ejemplo de esto en el multímetro para la configuración que necesitaríamos para medir el voltaje en una fuente de alimentación de cc si gráfica
moza este voltaje contra el tiempo produciría una línea recta porque es constante es directa en una dirección el voltaje en nuestras tomas de corriente es un voltaje alterno este es un tipo diferente de electricidad en este tipo los electrones se alternan entre el flujo hacia adelante y hacia atrás porque la polaridad del circuito cambia de forma similar en la marea del mar si representaremos este voltaje en función del tiempo obtendríamos una onda senoidal a medida que avanza y luego comienza a descender pasa por el cero y ahora la corriente fluye hacia atrás luego llega a
su mínimo y vuelve a invertir el sentido esto se suele representar con una v mayúscula con una línea de onda encima esto se puede ver en el multímetro también para medir el voltaje de corriente alterna el voltaje en estas conexiones varía según el lugar del mundo en el que nos encontremos la mayor parte del mundo utiliza entre 220 y 240 volts pero en norteamérica centroamérica y parte de sudamérica así como en algunos países dispersos por el planeta se utilizan de 110 a 127 volts podemos medir el voltaje de nuestros enchufes y ver que de hecho
cambia ligeramente a lo largo del día según la demanda de la red eléctrica y podemos hacerlo utilizando uno de estos medidores baratos puedes adquirirlos a un precio bastante bajo y son un gran dispositivo para tu caja de herramientas la razón de los diferentes voltajes en todo el mundo se remonta a los inicios de la distribución de la electricidad al principio no había estandarización por lo que cada red de distribución tenía su propio voltaje y frecuencia que sus ingenieros consideraban mejor con el tiempo algunas empresas crecieron y dominaron el mercado por lo que el voltaje y
la frecuencia se estandarizaron a medida que sus productos y servicios se expandía los gobiernos también tuvieron que intervenir y aprobar leyes y reglamentos de modo que la gente pudiera comprar productos pero también comerciar con productos de otros países esto sigue siendo un problema hoy en día pero es demasiado tarde para solucionarlo todo el mundo depende ahora de sus aparatos eléctricos y tendríamos que sustituirlos para resolver el problema por ejemplo si tomamos un secador de pelo de eeuu de 110 volts y lo enchufamos en una toma de corriente europea de 220 volts el secador se quemara
porque hay demasiado voltaje o demasiada presión y el aparato no puede soportarlo si tomamos un secador de pelo de europa y lo conectamos a un enchufe de eeuu probablemente no entenderá si lo hace no será muy potente será bastante débil porque no hay suficiente presión para que funcione sin embargo algunos productos pueden utilizarse con diferentes montajes tienes que verificar las etiquetas de los fabricantes para ver si el producto ha sido diseñado para funcionar con diferentes voltajes por ejemplo este cargador de computadora portátil indica que puede usarse con voltajes entre tienen y 240 volts en cambio
este cargador solo puede utilizarse con voltajes de 220 a 240 eso es todo por este vídeo pero si quieres continuar tu aprendizaje de ingeniería eléctrica entonces echa un vistazo a estos vídeos aquí y te veré allí para la próxima elección deja tus preguntas en los comentarios de abajo y no te olvides de seguirnos en facebook instagram twitter así como en danger y main set puntocom
