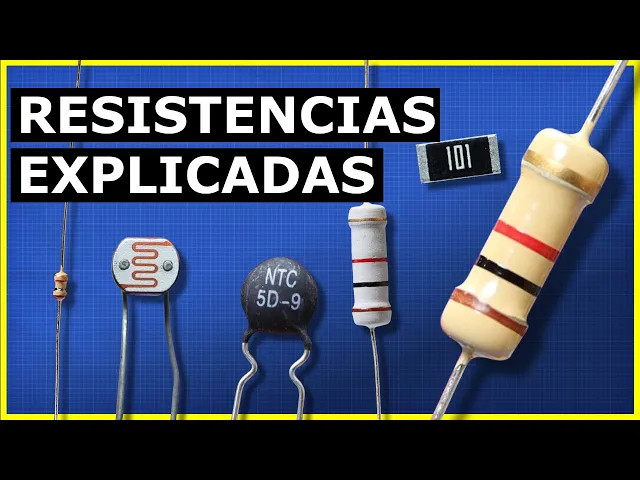

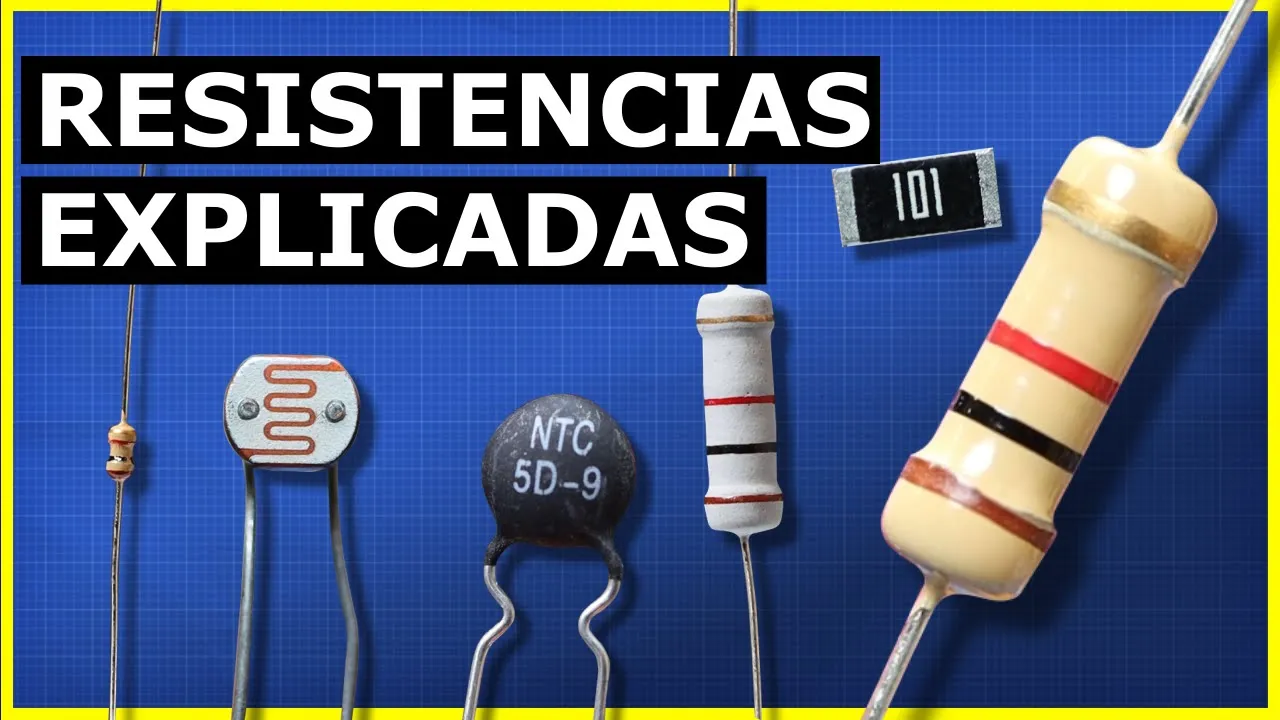

Por qué estallan en llamas las resistencias porque hay tantos tipos diferentes que significan estas bandas Y cómo funcionan realmente las resistencias te lo voy a explicar en este vídeo incluso puedes comprar una taza o una sudadera con capucha para apoyar el canal El otro es abajo junto con los enlaces a nuestro patrocinador pcbway que ofrece de todo desde placas de circuito sin presión 3D mecanizado CNC moldeo por inyección e incluso fabricación en láminas de metal échales un vistazo enlaces abajo las resistencias tienen un aspecto parecido a este y están disponibles en muchas formas y tamaños se representan con símbolos como estos en los diagramas de ingeniería si tomamos este led y lo conectamos a una batería de 9 voltios se destruirá instantáneamente dentro del led hay un cable fino y la batería tratará de empujar tantos electrones a través de este cable que se romperá Así que usamos una resistencia para reducir esta corriente de electrones la resistencia está extrayendo energía del circuito para proteger el led literalmente convierte la energía eléctrica en calor para extraerla las resistencias dificultan el paso de los electrones por lo tanto aportan resistencia a un circuito la resistencia es una medición de la facilidad con la que los electrones pueden fluir a través de un material y la medimos en unidades de ohms mucha gente piensa erróneamente que la resistencia actúa como un reductor de velocidad frenando los electrones solo momentáneamente pero actúan más bien como un embotellamiento restringiendo la cantidad de electrones que pueden fluir la velocidad de los electrones sigue siendo la misma imagínate el agua fluyendo por una tubería es muy fácil que fluya pero si la bloqueamos parcialmente le añadimos resistencia el agua choca y le resulta más difícil fluir Además de que se produce una caída de presión a través de la restricción lo mismo ocurre con la electricidad los electrones pueden fluir fácilmente a través de un cable pero si añadimos una resistencia los electrones chocarán y será más difícil que fluyan por lo que la corriente será limitada también se produce una caída de voltaje a través de la resistencia estas colisiones convierten la energía cinética en calor y por eso las resistencias se calientan la mayoría de ustedes reconocerán Estos tipos de resistencias la resistencia de película metálica la resistencia de película de carbono o la resistencia compuesta de carbono más adelante explicaré Cómo funcionan e incluso puedes intentar hacer algunos circuitos tú mismo todas ellas son de tipo orificio pasante que podemos Conectar a placas de prototipos o soldar a placas de circuitos impresos los circuitos impresos suelen etiquetar los componentes para que podamos identificar su posición podemos comprarlas al por mayor muy baratas lo que es perfecto para aprender electrónica y cometer errores te dejo abajo un enlace donde comprarlas estas tienen una resistencia fija y en un lado de la resistencia tenemos estas bandas de colores que indican el valor de la resistencia te mostraré Cómo leerlo más adelante en el video también encontramos de tipo smd o de montaje superficial que se utilizan para placas de circuitos compactas se sueltan directamente los pads metálicos de una placa de circuito podemos utilizar un soldador o pasta de soldar pero algunos son tan pequeños que requieren una máquina especializada tienen una resistencia fija y en la parte superior hay un número que indica el valor de la resistencia más adelante te enseñaré a leerlo todas Ellas tienen valores de resistencia fijos pero también podemos tener tipos de resistencia variables encontramos versiones ajustables manualmente como los potenciómetros y los rehostatos que podemos ajustar mediante el selector algunos son muy pequeños y se utilizan para calibrar circuitos luego tenemos las versiones automáticas como los dormistores las resistencias dependientes de la luz los varistores etc todas estas resistencias tienen un valor máximo de resistencia voltaje y potencia la resistencias generan calor y en un momento dado no son capaces de disipar el calor suficiente la temperatura aumenta tanto que la capa protectora se incendia y la resistencia se destruye Pero tengo una pregunta para ti debería colocarse una resistencia antes o después de este led Dímelo en la sección de comentarios y te daré la respuesta más adelante al final del vídeo veamos cómo funcionan las diferentes resistencias y su construcción las resistencias compuestas de carbono se fabrican mezclando un material conductor como el carbono o el grafito con un polvo aislante como la arcilla se forma así un núcleo Sólido y se colocan conectores metálicos en cada extremo todo ello se encierra en una carcasa aislante los electrones fluyen a través del núcleo sólido si miramos dentro de una podemos ver que hay un núcleo sólido con los conectores metálicos en cada extremo y luego en la carcasa aislante hoy en día ya no se utilizan porque las resistencias modernas tienen mejor rendimiento estabilidad y duran mucho más las resistencias de película de carbono son muy comunes y también muy baratas de producir constan de un núcleo cerámico recubierto de una fina capa de carbono los conectores metálicos se fijan con tapas y todo ello se cubre con una carcasa aislante para controlar el valor de la resistencia se corta una ranura helicoidal en la capa de carbono esto crea una trayectoria estrecha para los electrones y cambiando el ángulo del corte helicoidal podemos aumentar la longitud de la trayectoria y también reducir su anchura con lo que aumenta la resistencia observando estos ejemplos podemos ver claramente que la resistencia de un Ohm tiene una ranura corta y una trayectoria ancha la de un quilom tiene casi tres rotaciones y la trayectoria es mucho más fina y la resistencia de un megaon tiene casi 5 rotaciones y la trayectoria es muy fina por lo que la resistencia es muy alta las hay de diferentes tamaños cuanto mayor sea la resistencia más calor podrá disipar gracias a su mayor superficie por lo tanto cuanto mayor sea la resistencia mayor será la potencia nominal en estas resistencias solemos encontrar cuatro bandas que indican el valor de la resistencia el propio empaque suele indicarnos la resistencia o podemos medirla rápidamente con un multímetro Sin embargo a veces necesitamos Buscar los valores utilizando esta tabla tenemos dos dígitos o multiplicador y una banda de tolerancia la banda de tolerancia está separada de las otras bandas empezamos con la Banda 1 que es marrón Así que esto es uno la segunda banda es negra que es cero la tercera banda es el multiplicador que es marrón Así que esto es 10 por lo tanto 1 y 0 son 10 multiplicado por 10 nos da 100 ohms y la banda final es la tolerancia Esta es dorada Así que es más o menos 5%, lo que significa que podría ser tan Bajo como 95 ohms o Tan Alto Como 105 cuando mido esto con un multímetro podemos ver que está indicando 98,2 ohms bien puedes calcular tú mismo la resistencia de esta Dímelo en la sección de comentarios y te daré la respuesta al final las resistencias de película metálica son muy comunes constan de un núcleo cerámico recubierto de una fina capa de metal los conectores eléctricos se fijan con tapas y todo ello se cubre con una capa protectora la capa metálica tiene una ranura helicoidal para aumentar la resistencia esto aumenta la longitud de la trayectoria y reduce el grosor lo que dificulta el paso de los electrones sin colisionar la resistencia aumenta podemos ver que esta resistencia de 10 ohms tiene un paso muy ancho y corto por lo que la resistencia es baja si lo comparamos con esta resistencia de un megaon que tiene una trayectoria muy fina y larga por lo que la resistencia es muy alta este tipo de resistencia tiene una gran tolerancia y muy buena estabilidad por lo que suele preferirse a la de película de carbono o a la compuesta de carbono Aunque es ligeramente más cara están disponibles en diferentes valores de potencia cuanto mayor sea el tamaño mayor será el valor nominal y más calor podrá disipar las bandas de colores indican el nivel de resistencia y normalmente tenemos cinco bandas de este tipo normalmente el empaque nos indica la resistencia o podemos verificarla con un multímetro si no podemos utilizar esta tabla para buscar los valores tenemos tres dígitos un multiplicador y una banda de tolerancia la primera banda es naranja que es 3 la segunda banda es naranja que es 3 la tercera banda es negra que es cero al combinar estos números se obtienen 330 la cuarta banda es el multiplicador que es negro y es uno por lo que 330 multiplicado por uno es 330 ohms la quinta banda es la tolerancia es marrón y significa más menos 1% por lo que podría estar entre 327 y 333 cuando mido estas son 329,9 ohms puedes calcular tú mismo la resistencia de esta dime tu respuesta en la sección de comentarios y te daré la respuesta al final las resistencias bobinadas tienen distintas diseños ofrecen potencias y corrientes muy elevadas como puede ver son muy básicas solo un alambre enrollado alrededor de un núcleo cerámico y recubierto con una fina capa de aislamiento el grosor la longitud y el material utilizado determinan la resistencia esta tiene una potencia nominal de 50 vatios y 2 ohms algunos están encerrados en un bloque cerámico con cemento pero en su interior solo hay una bobina de alambre de nicromos resistivo enrollado alrededor de un núcleo cerámico con dos tapas en los extremos esto se utilizan en aplicaciones de mucho calor como el cemento y la capa de cerámica protege el cable interno esta muestra que está diseñada para 10 vatios y 10 otro ejemplo común es este diseño que utiliza una carcasa de aluminio que ayuda a disipar mucho calor estas crestas aumentan el área de superficie por lo que puede salir más calor no deseado de la resistencia hay orificios en la carcasa para que podamos montarla en una superficie en el interior encontramos un núcleo cerámico con una bobina de alambre de nícromo resistivo entre dos conectores eléctricos esto normalmente tiene algún tipo de aislamiento alrededor y luego todo está enterrado dentro de la carcasa de metal con una tapa de resina esta muestra que está diseñada para 10 vatios y 33 ohms la resistencia es de montaje superficial están disponibles en muchos tamaños algunas como esta son tan pequeñas que se necesita un microscopio para verlas su construcción es bastante sencilla suelen tener un cuerpo cerámico con un electrodo en cada extremo conectados por una fina capa de material resistivo cubiertos con una carcasa protectora aislante y tapados con conectores metálicos el material resistivo tiene una ranura cortada con láser que reduce la zona por la que pueden circular los electrones por lo que aumenta la resistencia ofrecen una gran tolerancia pero tienen una potencia nominal muy baja en la parte superior hay unos números que indican el valor de la resistencia con este tipo de tres dígitos los dos primeros dígitos representan el valor significativo y el tercer dígito es el multiplicador o cuántos ceros hay después del valor significativo por ejemplo este muestra dos cuatro cero los dos primeros dígitos son 24 y lo multiplicamos por 1 por lo que se trata de una resistencia de 24 ohms este es uno cero uno así que es 10 multiplicado por 10 lo que da 10 esta muestra 183 Así que es 18 multiplicado por 1000 o 18 kilos con códigos de 4 dígitos los tres primeros representan los valores significativos y el valor final es el multiplicador esta muestra 1000 Así que es 100 multiplicado por 1 lo que significa que es una resistencia de 100 ohms esta muestra tres cinco cero dos así que esta es una resistencia de 35 kilos A veces tenemos la letra r antes entre los valores los tratamos como decimales Así que esta resistencia r56 es 056 ohms esta resistencia a 47 R5 es 47,5 también encontramos algunas con valores de tres cifras y letras al final tenemos que buscar estos valores en una tabla empezamos Buscando los dos primeros valores en este caso 26 que es 182 y luego buscamos la letra que es c y que significa multiplicar por 100 por lo que esta resistencia es de 18. 200 ohms esta muestra 60z Así que buscamos 60 que es igual a 412 y z significa multiplicar 0,001 Así que nos da 0,412 los potenciómetros tienen un selector que nos permite cambiar la resistencia Tenemos los de uso general que podemos utilizar por ejemplo para controlar el volumen y los de precisión que se emplean para sintonizar circuitos electrónicos podemos ver que tienen tres terminales en el interior vemos que hay una pista resistiva que va entre las dos terminales y un selector que va de la pista a la terminal central al mover el selector aumenta la distancia que tienen que recorrer los electrones por lo que aumenta la resistencia también podemos conectarlo al revés como cualquier resistencia Tendremos una caída de voltaje a través de los dos terminales debido a la pista resistiva por lo tanto al Conectar a la terminal central podemos utilizar solo parte de esta pista resistiva por lo que solo tenemos parte de la caída de voltaje esto nos permite controlar el voltaje de salida desde este terminal además podemos utilizar solo la terminal central y una final para crear un reostato la caída de voltaje total se produce ahora entre estos dos puntos por lo que controlamos la corriente en el circuito de la siguiente manera en la parte frontal de estos componentes encontramos un número Este indica la resistencia máxima este indica un K por lo que son 1000 ohms este indica 500k por lo que son 500. 000 la letra indica el tipo b es muy común y significa que la resistencia cambia de forma lineal pero también podemos encontrar tipos logarítmicos estos modelos pequeños tienen tres dígitos los dos primeros son las cifras significativas y el tercero indica Cuántos ceros hay que añadir por ejemplo esta muestra 101 es decir 10 con un cero después por lo que es una resistencia de 100 ohms Ese es el valor máximo esta muestra dos cero cuatro por lo que es de 200.
000 ohms los Reus tatus se utilizan para controlar la corriente en un circuito la corriente suele ser grande de ahí el tamaño de los componentes se conectan en serie con la carga solo se utilizan dos terminales a la vez incluso cuando tres o cuatro podrían estar disponibles los circuitos de corriente más pequeña pueden utilizar un potenciómetro como reostato el rehostato utiliza un alambre resistivo que se enrolla alrededor de un núcleo cerámico aislante que suele tener forma de arco o ser cilíndrico Cuanto más se mueva el eje a lo largo del cable más lejos tendrán que viajar los electrones a través del cable y por tanto mayor será la resistencia podemos ver que esta utiliza una superficie elevada en el eje deslizante para realizar la conexión a la bobina y que esta utiliza una escobilla de Carbón reemplazable con una conexión flexible al terminal central a un lado del componente suele indicarse la resistencia máxima la corriente o la potencia máxima las resistencias fusibles tienen un aspecto similar al de una resistencia estándar de valor fijo pero cuando sobrecargamos una resistencia estándar arde en llamas sin embargo cuando sobrecargamos una resistencia fusible se calienta y rompe el circuito sin arder es una resistencia que actúa como un fusible para proteger el circuito en su interior normalmente encontramos un núcleo cerámico con un alambre resistivo que gira en espiral entre las dos tapas de los extremos a continuación se cubre con una capa protectora de resina ignífuga el alambre actúa como un fusible y se calienta pero a cierta temperatura se rompe y corta el circuito otros modelos utilizan una fina capa de aleación metálica en lugar de alambre en la que se corta una ranura para controlar el paso de la corriente podemos ver que esta tiene cinco bandas la última es blanca lo que indica que es una resistencia fusible las otras cuatro bandas indican la resistencia podemos Buscar los valores usando esta tabla vemos que el primer valor es amarillo que es 4 la segunda banda es Violeta que es 7 la tercera es negra que es uno Así que 47 multiplicado por uno es 47 ohms y la cuarta banda es dorada que es más menos 5% . por lo tanto está diseñada para 47 ohms pero podría estar entre 44,65 y 49,35 los varistores son resistencias variables aunque no podemos controlarlos como un potenciómetro en su lugar controlan automáticamente su propia resistencia en función del voltaje al que está en expuestos su aspecto es muy similar al de un capacitor cerámico pero actúa ligeramente como un diodo shock normalmente lo conectamos en paralelo a través de la alimentación de un circuito eléctrico sensible normalmente puede tener una resistencia muy alta por lo que actúa como un aislante y casi no fluye corriente a través de él pero a un cierto voltaje se convertirá en conductor y cortocircuitará a tierra esto es muy útil porque protege el circuito de los picos de voltaje en su interior suele tener una mezcla de granos de óxido metálico de zinc dentro de un núcleo cerámico esto se tapa con placas metálicas y conectores eléctricos y luego se cubre con una carcasa protectora de epoxi podemos ver que este tiene algunos dígitos en la parte delantera el 14 indica el diámetro la d indica la forma entonces 1 2 1 esto significa 12 con 1 0 después por lo que está diseñada para 120 voltios y laca indica una tolerancia de más menos 10% por lo que podría estar entre 108 y 132 voltios los termistores son resistencias térmicas los hay del tipo NTC y ptc la resistencias NTC disminuyen al aumentar la temperatura y la resistencia ptc aumenta al aumentar la temperatura podemos conseguirlos en forma de película Perla de cerámica chip disco y encapsulados de vidrio su construcción es bastante simple solo hay una capa de semiconductor entre dos conductores y esta se cubre con una capa protectora el material semiconductor actúa como aislante por lo que los átomos retienen firmemente los electrones pero cuando se aplica calor la energía térmica excita los electrones y les da suficiente energía para liberarse de los átomos Y hacer que fluya la corriente a más calor más electrones puede fluir y por tanto la resistencia disminuye son muy útiles para limitar la corriente de irrupción detectar la temperatura controlar la temperatura y las de cristal son buenas para aplicaciones de alta temperatura los detectores de temperatura por resistencia son sensores de temperaturas simples que suelen consistir de un núcleo cerámico con un alambre de platino envuelto alrededor conectado entre dos conectores eléctricos a continuación se recubre con una capa protectora suelen montarse dentro de una carcasa metálica para medir la temperatura de líquidos se utiliza el platino porque su resistencia aumenta de forma casi lineal al aumentar la temperatura esto facilita mucho las cálculos cuando el alambre se calienta la resistencia aumenta Esto se debe a que los átomos del interior se excitan y se mueven esto dificulta el paso de los electrones sin colisionar por lo que la resistencia aumenta al aumentar la temperatura la resistencia es dependientes de luz son resistencias variables que ajustan automáticamente su resistencia en función de la cantidad de luz a la que están expuestas tienen una base cerámica recubierta de sulfuro de cadmio luego se cubren con dos placas de electrodos separadas por un pequeño espacio los terminales eléctricos se conectan a ella y normalmente encontramos una capa protectora transparente que cubra el componente normalmente tienen una alta resistencia los electrones dentro del cadmio se mantienen en su sitio debido a sus átomos pero cuando se exponen a la luz los fotones atraviesan el espacio chocan con los átomos de cadmio y desprenden algunos electrones otro electrón ocupará su lugar por lo que se crea una corriente a medida que aumenta la luz más electrones comienzan a fluir por lo que la resistencia disminuye a medida que aumenta la luz vienen en una variedad de valores de resistencia pero no suelen llevar ninguna marca solo la encontramos en el propio empaque para identificarlas hay que probarlas en completa oscuridad son útiles para las luces nocturnas automáticas y los circuitos de sensores de oscuridad las galgas extensiométricas tienen este aspecto es un sensor que se deforma bajo tensión podemos ver que hay una capa de aislamiento y una fina capa de lámina conductora que forma un circuito en cuadrícula que permite el paso de la electricidad en reposo podemos ver que la galga extensiométrica tiene una cierta resistencia pero si la deformamos de esta manera la resistencia aumenta Y si la deformamos de esta manera disminuye Eso es porque el material se estira y se contrae Así que la longitud y la anchura del conductor están cambiando en proporciones muy pequeñas los alambres más largos y delgados tienen más resistencia que los más cortos y gruesos suelen utilizarse los circuitos de puentes de webstone para medir la presión como en un presostato electrónico No te olvides de echarle un vistazo a pcbway para todas tus necesidades de impresión 3D mecanizado CNC moldeo por inyección e incluso fabricación con láminas de metal tengo un enlace para ti en la descripción toma una batería de 9 voltios Y utilizando una placa de pruebas inserta una resistencia de un kilomp y luego conecta la batería los electrones fluyen desde la batería y a través de la resistencia deberíamos ver una corriente de unos 0,009 amperios podemos calcularlo así esto nos da una disipación de potencia de 0,081 vatios esta es una resistencia de 0,5 vatios funcionará bien y genera un poco de calor pero si conectamos una resistencia de 10 ohms se incendiará Esto se debe a que la corriente es ahora de unos 0,9 amperios por lo que la potencia es de unos 8 vatios esta resistencia solo puede soportar cero con cinco por lo que se sobrecalienta rápidamente y se incendiara así podemos ver que cuanto mayor sea la resistencia menor será la corriente si conectamos un led rojo con una resistencia de 470 ohms a la batería de 9 voltios el led brilla intensamente no importa si colocamos la resistencia antes o después del led será lo mismo la corriente es de unos 0 con 15 amperios el led está consumiendo aproximadamente 2 voltios y la resistencia está consumiendo otros 7 la potencia disipada es de unos 0 con un vatios si utilizamos una resistencia de 10 kω en led es muy tenue la corriente es de unos 0,007 amperios pero seguimos teniendo una caída de voltaje de 2 voltios en el led y de 7 la resistencia la resistencia solo limita el flujo de electrones si conectamos el led con una resistencia de 470 ohms y luego los conectamos a la terminal central de un potenciómetro de 1 kω ahora podemos atenuar el led esto actúa como un reostato limitando la corriente con el selector hacia la izquierda el led está en su punto más brillante casi no hay caída de voltaje sobre el potenciómetro la resistencia tiene alrededor de 7 voltios y el led tiene aproximadamente 2 la corriente es de alrededor de 0,015 amperios con el selector hacia la derecha el led se atenúa la corriente es de unos 0,005 amperios tenemos una caída de voltaje de uno con 9 voltios en el LED 2,2 en la resistencia y 4 con 9 voltios en el potenciómetro Así que podemos variar la resistencia para controlar la corriente en el circuito sabemos que hay una caída de voltaje en una resistencia si tenemos dos resistencias del mismo tamaño en serie la caída de voltaje será la misma en cada una de ellas por lo tanto si medimos entre la resistencia y tierra tendremos la mitad del voltaje y habremos creado un divisor de voltaje por ambos circula la misma corriente pero la caída de voltaje y la disipación de potencia son diferentes se está dividiendo si cambiamos la primera resistencia por una de 470 ohms tendremos 6 con un Voltio si cambiamos estas entonces sólo tenemos dos con nueve Así que podemos controlar el voltaje de salida controlando los valores de las resistencias o podríamos usar un potenciómetro el selector nos permite utilizar solo una parte de la resistencia por lo que tenemos solo una parte de la caída de voltaje también podemos crear un divisor de corriente colocando resistencias en paralelo una sola resistencia de 470 ohms dejará pasar 0,019 amperios si añadimos una segunda en paralelo también pasaría 0,019 los trayectos Entonces se combinan por lo que la corriente total sería de alrededor de 0,38 amperios Así que podremos utilizar una resistencia de 235 ohms o dos resistencias de 470 en paralelo la corriente y la potencia total son las mismas pero en paralelo la corriente y la potencia se comparten bien para responder a las preguntas la resistencia puede colocarse antes o después del led no habrá ninguna diferencia la resistencia de película de carbono tiene un valor nominal de un mega Ohm y la resistencia de película metálica tiene un valor nominal de 22 kilos Échale un vistazo a uno de estos vídeos para seguir aprendiendo ingeniería electrónica y te espero en la próxima lección No te olvides de seguirnos en Facebook Twitter linkedin Instagram y ende ingeniero mindset.
