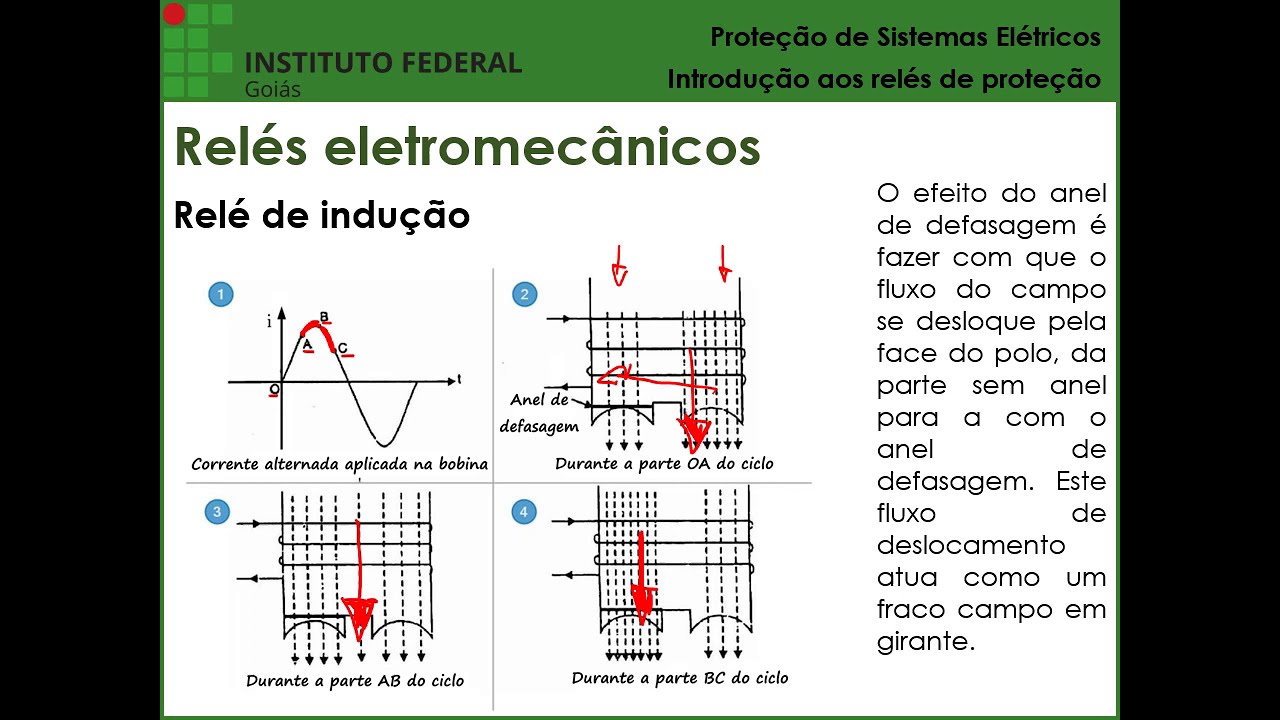

oi oi pessoal aula dessa semana é sobre os relés de sobrecorrente 50/51 essas aulas foram divididas em duas partes essa aqui é a parte 1 da aula a primeira parte nós vamos tratar sobre a introdução dos relés de sobrecorrente falar sobre os relés de sobrecorrente de indução assim como seus ajustes e um exemplo e também o relé de sobrecorrente estático na próxima aula parte 2 vai ser apresentado o relé de sobrecorrente digital e o relé de proteção de sobrecorrente e ele responde a corrente que flui no sistema então ele responde a corrente que flui em uma linha de transmissão a corrente que flui no indutor por exemplo e ele protege ele vai atuar quando essa corrente supera o valor previamente ajustado importante aqui destacar que todos os segmentos do sistema elétrico são protegidos por relés de sobrecorrente o que a gente fala que é esse tipo de relé 50/51 como nós vamos descrever mais à frente ele é a proteção mínima a ser garantida em um sistema elétrico então todo o sistema normalmente vai ter uma proteção de sobrecorrente e esse tipo de proteção é a mais econômica comparada às outras proteções do sistema de potência no porém ela tem um viés ela precisa de constante de reagir luxe devido a alterações no sistema não se inserir uma nova geração no sistema numa nova linha de transmissão isso vai alterar a configuração do sistema e consequentemente para alterar os níveis de curto-circuito e o meu relé deve ser reparametrizar ado e os principais relés de sobrecorrente empregados no sistema elétrico são esses quatro aqui os relés de sobrecorrente não-direcionais os diferenciais o direcionais e o relé se a distância o que nós vamos tratar que aos 50 51 é esse primeiro aqui bom então esses relês sobrecorrente não-direcionais também chamados de relógio sobrecorrente simplesmente eles podem ser construídos basicamente de duas formas em relação ao seu tipo são regressa primários e relés seco é e os relés primários ele atuam de forma mecânica atualmente mecanicamente sobre o juntor por meio de varetas isolantes então de forma distinta do relé secundário que atua de forma elétrica ele vai ter uma vários levar e tu isolante né que vai atuar sobre o disjuntor quando necessário chance relé secundários ele atuam sobre os juntores por meio de um contato interno então eles fecham contato interno e eles energisa energizam né a bobina do meu disjuntor energizando a bobina meu de uma turma disjuntor vai ser acionado os relatos sobre corrente primário também são conhecidos como releta ação direta eles não são aceites pela nbr 14039 para proteção geral de unidades consumidoras supridas em média tensão e também não a intenção e superiores por isso eles não são tão encontrados é no sistema o porém eles são utilizados na proteção das demais partes do sistema de média tensão internos a unidade consumidora da partir do depois da proteção geral de unidades consumidoras de média tensão ele pode ser utilizado sim e esses relês primários podem ser classificados em fluidodinâmicos eletromagnéticos e estáticos e os relés fluidodinâmicos eles são constituídos de uma bobina grossa ligada em série com o circuito a ser protegido então vamos supor que eu quero proteger um ramal né uma linha e seja ela distribuição ou transmissão eu necessito ligar ela insere para a vergar averiguar qual que é a corrente desse circuito no interior da bobina pode se deslocar um embolo metálico e na extremidade inferior é fixado um sistema de duas arruelas pro vidas de furos de diâmetros adequados então é esse sistema de duas arruelas e um furo eu consigo fazer o ajuste de velocidade de atuação desse tipo de relevo fluidodinâmico e esse corte apresenta o princípio de funcionamento desse tipo de relevo fluidodinâmico então nesse ponto aqui que eu chamei de terminal da fonte aonde vai entrar a minha corrente essa corrente vai então para minha bobina de alteração e vai voltar para a minha carga ou seja a mim meu circuito aqui está em série com a um elemento a ser protegido então dependendo da quantidade de corrente que passar por essa bobina de operação esse ângulo móvel aqui indicado aqui para essa seta vermelha que eu acabei de fazer ele vai mover ao mover esse remo por exemplo para baixo ele vai atuar em cima de um mecanismo de desengate esse mecanismo é uma peça mecânica ele vai estar acoplado ao meu disjuntor e com movimento dessa peça o mesmo disjuntor vai ser acionado oi aqui é apresentado aquele êmbolo móvel então esse engulo ele está dentro de um copo recipiente esse recipiente ele está cheio de vaselina então ele pode mover porém ele vai mô remover em um fluido viscoso então ele vai mover de forma mais lenta é essa parte aqui de cima é mostrado aqui embaixo com uma visão superior notem que eu tenho dois orifícios de retardo aqui esses orifícios o tamanho desses orifícios ele é ajustado ao girar essa arruela então seu girou ela para um lado eu diminuo a superfície que a vaselina vai passar por esses furos então com isso eu consigo controlar a velocidade de atuação se eu tenho um furo é maior vai passar bastante vaselina ele vai atuar de forma rápida ele vai poder mover de forma mais rápida se eu te o menor né eu praticamente preenche todo esse furo ao girar arruela ele vai a vaselina vai passar aqui muito pouca gasolina e com isso ele vai atuar de forma mais lenta então como eu disse anteriormente né a de centralização não desses furos o que é obtida por meio do giro de uma daquelas arruelas permite o disparo do relé através de duas curvas que eu estou apresentando aqui em ar e b nossa tem que eu não tenho duas curvas fixas eu tenho uma faixa de atuação então por exemplo aqui para uma corrente de cinco vezes a corrente nominal o meu relé pode atuar para com o tempo os dois no intervalo de tempo entre 0,02 0,03 segundos então tem aí uma faixa de tempo em que ele pode atuar ele não vai atuar com o tempo fixo porque ele não é tão preciso oi luciana eletromagnéticos assim como o fluido dinâmicos eles possuem bobina grossa porque é necessário sua bobina grossa para apresentar a menor impedância é possível em relação ao circuito porque ele está em série com o circuito ele dessa impedância essa resistência e reatância devem ser visíveis e o valor da corrente valor da corrente nominal desse relé primário eletromagnético ele depende do tipo de fabricação há muito tempo ele não é mais fabricado porém existem alguns desses tipos de relés aplicados e substações antigas e os relés estáticos são dispositivos fabricados com componentes estáticos seriam esses componentes estáticos seriam componentes transistores a chave só lidas né então são elementos baseados no silício montados em uma caixa metálica blindada para evitar qualquer interferência do campo eletromagnético dos condutores de média tensão instalados nos bornes do disjuntor esse relés eles dispensam a alimentação auxiliar né uma vez que tudo vem basicamente do circuito que está ligado a ele e série isso torna sua aplicação bem mais conveniente nas subestações industriais e comerciais de pequeno e médio porte principalmente intenções inferiores a 38 cave e essas aqui são duas fotos de desses relés estáticos de sobrecorrente primários né coisas interessantes que podemos notar aqui todos os ajustes são feitos aqui no próprio relé só feito por meio de días né são essas esses botões que eu posso selecionar por um lado e para o outro então o ajuste ele é muito mais simples e também não a tem essa esse mecanismo de operação que nada mais é que uma alavanca que vai funcionar mecanicamente o meu disjuntor eu trago agora para vocês um exemplo de um relógio tático né o r1 da alstom ele possui duas características básicas de proteção por meio da sua parametrização uma delas é a proteção contra curto-circuito de tempo definido ou de tempo independente da corrente e outra é a proteção contra curto-circuito de tempo dependente da corrente bom então a proteção de tempo independente o que significa que ele é independente significa que independentemente da corrente que passa por ele ele sempre vai atuar com o mesmo valor de tempo então vamos supor aqui que hoje gostei dessa forma o meu relé para uma corrente de por exemplo seis vezes a corrente nominal do relé ele vai ato ali em 2,5 segundos para uma corrente 20 vezes a continuar ao ele continua plana em 2,5 segundos avaliação do ajuste da corrente também é feito ou seja esse valor aqui é a partir do qual o relé vai ser sensibilizado correntes e menores que essa ele não vai ser sensibilizar correntes maiores ele vai acionar o meu disjuntor e já a proteção contra curto-circuito desse ela rp1 para o tempo dependente da corrente ele segue o que a gente chama de característica inversa da tempo corrente quanto maior é o valor da corrente menor é o tempo de atuação do meu relé então vamos supor que eu tenho um valor de corrente igual a duas vezes a corrente nominal no podemos notar aqui que o tempo de atuação para um ajuste = 0,1 aqui ele vai atuar em 0,8 segundo sus já para uma corrente 10 vezes a corrente nominal do meu ela é ele vai atuar aqui em 0,1 segundos então podemos notar quanto maior corrente menor é o tempo de atuação e agora passamos a falar sobre os relés de sobrecorrente secundários e dando enfoque nos relés secundários de indução de forma distinta dos relés diretos né esses relês são chamados de eleger ação indireta também conhecidos como raiva secundários e eles são fabricados em unidades monofásicas então no sistema trifásico eu vou precisar de pelo menos três desses relés e o mais importante que mais diferencia ele dos relógios de ação direta é que eles são alimentados por transformadores de corrente então vou ter que ter pelo menos três pessoas associados a 3 relés diferentes e são utilizados na proteção de instalações industriais normalmente médio e grande porte principalmente na proteção desses elementos motores geradores bancos de capacitores e também as subestações de potência das concessionárias de energia elétrica o rapaz a entrada nessa licitação de entrada de indústrias em também são utilizados relés secundários relação indireta assim como o restante do sistema elétrico e atualmente os relés vindos são né não são mais fabricados porém existem milhares desses relés aplicados em a nos diversos tipos de instalação de subestações de média e alta tensão então isso justifica o estudo desse tipo de relé justamente devido à sua alta empregabilidade no momento e o esquema básico é composto por 3 relés monofásicos de fase da função 50/51 lembrando né que a função 50/51 corresponde ao relé de sobrecorrente instantâneo e o relé de sobrecorrente temporizado respectivamente além disso é empregado um relé monofásico conectado no neutro do esquema de proteção que é chamado funções 50 51 mm é de neutro todos os relés ele atuam de forma independente sobre a bobina de abertura do disjuntor portanto caso uma ou então caso uma única fase exceda a corrente e parametrizada ela vai acionar o meu disjuntor e tem basicamente dois esquemas de se utilizar o relé 50/51 nd neutro né nesse esquema proteção é nesse primeiro esquema aqui a proteção para defeito sempre faz terra é baseada na conexão residual de neutro então observa em que o relé 50 51 aqui que eu acabei de indicar ele é conectado no terminal comum dos relés enquanto 51t fase então a corrente residual que é a corrente de neutro nesse caso aqui ela vai passar pelo 50 51 n e caso eu tenho por exemplo uma falta monofásica eu vou captar é ela que esse tipo de falta pelo 50 51 n principalmente porém ele tem um viés a interferência dos erros relativos os tecidos de proteção então cada um desses desses aqui indicados eles possuem erros e os erros vão gerar correntes 10 balanceadas nos relés e consequentemente vai aparecer uma corrente residual aqui no neutro certo então isso pode fazer com que o meu relé 50 cima tem um ele ele aciona o disjuntor de forma indevida somente devido aos erros dos tcc's é uma forma de se contornar esse problema é quando eu insiro um outro terceiro então eu teria um terceiro para cada fase e além disso eu tenho um tecido tipo janela somente é aplicada somente para o relé 50 51 m então nesse caso aqui os erros dos tecidos das fases não vão interferir no tc de proteção 50 50 e não é aqui esse princípio é tipo funcionamento é baseado na corrente de desequilíbrio entre as fases é como eu disse anteriormente o relé de sobrecorrente ele é caracterizado por duas funções unidade de sobrecorrente temporizada função do 51 e a unidade de sobrecorrente instantânea função 50 a unidade temporizada né a 51 é formado por uma bobina que aciona o disco de indução essa figura apresenta os principais componentes de um relé de indução nós tem aqui alguns componentes que são necessários que são utilizados para a parametrização o meu remédio indução aqui na parte superior nós temos o ajuste do tap do da unidade temporizada então eu vou conectar o tap um desses buracos aqui nenhum desses furos e eu vou determinar qual que é o tap da unidade temporizado nessa posição aqui nós temos o dial de ajuste da curva temporizado então é nesse local que eu vou ajustar grupo d oi aqui é esquerda nós temos os tapetes justamente da unidade instantânea que também é utilizado para o ajuste internamente aqui nós temos nosso disco de indução que vai girar para acionar a unidade temporizada assim como os demais equipamentos dos demais componentes que foram mostrados anteriormente e esse é o diagrama já apresentado na aula anterior né que sobre o disco de indução da unidade temporizada então destaco aqui os tapes que é o ajuste da unidade temporizada e odiar de tempo que é esse ajuste da mola central aqui no meio é sobre a unidade de sobrecorrente temporizada já foi bastante apresentado mas ela é formada por um disco de indução né e devido aquele anel defasador ele fornece um torque é um pequeno campo girante né campo girante fraco que permite o giro desse anel desse disco de indução a bobina da unidade de indução possui várias derivação de equações que é justamente o tap do meu sistema então esse tap ele determina qual que é a corrente mínima de atuação da minha unidade temporizada então por exemplo se eu ajustei o conectei o tap em 2 amperes meu relé só vai começar a contar o tempo a partir de 2 amperes se passar 1,5 perez sobre ele ele não vai começar não vai contar tempo nenhum ele nunca vai atuar já se passa por exemplo dois e meio amperes e ele vai começar a contar o tempo se eu passar 10 amperes é contar o tempo você aprenderá mais rápido ele vai atuar de forma mais rápida que eu mostro exemplo de como é feita a conexão dos cabos então o tap os condutores do tc que vão sair lá no tc ele vai ser contado uma repense e eu vou escolher uma das derivações para conectar o meu é circuito e observem aqui na parte de baixo que eu tenho algumas faixas e alguns táxis disponíveis de acordo com a faixa escolhida no ajuste do relé eu tenho diferentes tapes que eu posso escolher então por exemplo da faixa de 0,5 a 2,5 amperes eu tenho pastor um tapete nem a pé deve ser sanper e assim por diante então você escolher uma faixa de 0 a 0 5 a 2 e meio e depois escolher a posição por exemplo um dois três quatro cinco anos o pouco eu escolhi a posição 5 a posição cinco está ligado ao tap de 1 ampér então esse meu relé vai começar a contar tempo a partir de uma perna se eu trocar de faixa nesse caso aqui na posição um dois três quatro cinco seria de 2 e meia perto então se eu conectar o meu tap na posição cinco ele vai corresponder a 2,5 amperes e a partir de 2,5 a pele se ele vai começar a contar o tempo e em relação ao tempo que ele vai atuar ele tá está diretamente ligado a um ideal de tempo então a posição inicial do disco ela é ajustada a partir de um dial provido de uma escala circular que aquele ideal que eu posso escolher por exemplo 0102 essa normalmente é a nomenclatura dos dos tipos de tempo quanto tempo em geral 10 divisões cada uma delas correspondendo a uma família de dar uma curva das famílias de curvas consideradas não tem que eu falei aqui de família das curvas né então cada relé é fabricado para uma família de curvas cada relé de indução é fabricado para somente uma família de curvas então eu tenho várias famílias de curvas como eu vou mostrar mais para frente se eu comprei um remédio curva muito diversa eu não posso trocar o tipo de família de curva deles essa é uma desvantagem do remédio indução frente ao relé digital por exemplo que o remédio e tal ele permite com que só oi eu posso levar as famílias de curvas tão cada relé como disse é fabricado para uma família de curvas e suas características básicas de atuação são adequadas a cada projeto específico de proteção mas a frente eu vou falar algumas recomendações de qual curva com a família de devo utilizar para cada situação e essas aqui são três tipos de família de curvas tenhamos várias outras também a que eu apresento a inversa a muito inversa e a extremamente diversa tão e essas essas curvas essas famílias de curvas vão alterar principalmente em relação à ao tempo para um valor maior de corrente então um para falar maior de corrente para uma comparado uma conversa com uma curva extremamente versa aprovei extremamente inversa ela vai passar antes de uma curva inversa para um correntes menores próximas do ajuste da unidade temporizada a curva inversa vai atuar antes da curva curva de extremamente inversa tô passando agora para andar de instantânea do relé de indução a ela é do tipo armadura em charneira e ela apresentada nesse relés na sua parte frontal se os contatos são normalmente ligados em paralelo com os contatos da unidade de sobrecorrente temporizada e sua bobina ligada em série com essa unidade isso é importante o que isso nos diz né isso significa que o ajuste da unidade temporizada vai alterar diretamente o ajuste na unidade instantânea eles não são independentes porque o tato da unidade de gestão da unidade temporizada vai alterar o comportamento da unidade e instantânea normalmente nos ajustes como nós vamos ver mais à frente se é parametrizar primeiramente unidade temporizada e depois então parametrizamos unidade instantânea a andar santana é sensível ao comportamento conte no da corrente de curto-circuito de valor simétrico então isso deve ser considerado durante o seu ajuste porque essa corrente é essa componente e continua de de corrente ela é aparece ela surge durante os primeiros ciclos de um curto-circuito como vocês já devem ter visto em disciplinas anteriores como eu tô aqui tratando de homenagem instantânea ou seja ela vai atuar de forma imediata essa essa unidade ela vai atuar sobre correntes e de valor essa frente de valor elevado a unidade temporizada como tem um tempo de atuação ela não vai perceber essa corrente uma vez que elas essa do depois de alguns ciclos de corrente de curto-circuito e aqui eu mostro para vocês algumas faixas e alguns táxis disponíveis né só a título de curiosidade e agora vou entrar com mais detalhes em relação as curvas de operação aquelas famílias que eu já mencionei anteriormente de uma forma geral os elas são selecionados em função das suas características operacionais das cargas de forma que as seguintes indicações são apresentadas na sequência o chalé de tempo curto opera de forma rápida né e impede danos aos equipamentos impede danos as as cargas os relés de tempo longo não opera no início de forma intensa né ou seja nem pé ele não altera no início de uma intensa sobrecarga ou moderada corrente de maior duração chão os relés de tempo moderadamente inverso eles operam super corrente de valores elevados principalmente no tempo mais constante já os relés de tempo inverso é muito diverso eles operam de forma respectiva com maior rapidez para os valores maiores de correntes de defeito bom então aqui essa comparação é bastante interessante ele summarize o que eu já disse anteriormente então curvas extremamente diversas para valores elevados de corrente por exemplo 20 vezes a corrente nominal 20 vezes a corrente de ajuste da unidade temporizada é ele atua de forma muito mais rápida que a curva inversa porém para correntes baixas correntes e menores o tempo de atuação da unidade extremamente inversa ela é muito menor do que a da curva do tipo inversa e as curvas muito diversas são mais aplicados em sistemas em que a corrente de curto-circuito vista no ponto de instalação do relé depende da localização do defeito então esse tipo de curva tem sua aplicação indicada no sistema de suprimento das concessionárias de distribuição de energia elétrica nas curvas inversas missão empregados normalmente e sistemas elétricos em que o valor da corrente de curto-circuito circulando o relé depende muito da capacidade do sistema de geração e as curvas extremamente diversas são empregadas na proteção de alimentadores de distribuição primária por quê porque são utilizados elas fusíveis e realizadores de distribuição então esses elementos eles devem estar com organizados com a minha curva extremamente inversa então uma vez que a minha profissão é bem diversa é muito parecido com a curva desses elementos eu utilizo esse tipo de curva além disso esse seleção adequados a operação das cargas de sistema de distribuição aqui de uma forma geral são ligados ao mesmo tempo quando o retorno alimentador distribuição após o prolongado tempo de interrupção então todo quando eu vou religar o meu sistema de distribuição todas as cargas já estão conectadas todos vão entrar de uma forma bruta gerando correntes elevados durante um curto período de tempo e já inversa longa caracteriza por apresentar uma família de curvas que permite uma longa temporização isso elimina a atuação do juntor no caso de sobrecarga muito muito elevados que são situações que eu não devo remover a minha cara é somente uma sobrecarga eu devo lidar com essa sobrecarga e uma forma diferente uma vez que os meus equipamentos elétricos eles são projetados para suportar a minha sobrecarga durante um tempo considerável então exemplo aqui é a partida de motores de indução que durante alguns segundos a sua corrente é muito elevada porém depois ele já entra em regime permanente com uma corrente mais reduzida já estão falando sobre os princípios de funcionamento sobre as famílias de curvas como então agora devemos parametrizar como nós devemos ajustar esses relegendo são vamos separar esse ajuste em dois na unidade temporizada e na unidade instantânea me cena que nossos estudos na unidade temporizada alguns tópicos devem ser sempre seguidos o relé não deve operar para condição de carga máxima admitida se ele operar para a condição de carga para correntes inferiores a carga máxima ele vai retirar o sistema é carga sem necessidade então na condição de operação toda equipamento em geral pode ser carregado acima de sua capacidade nominal por alguns instantes como já disse anteriormente então eu tento ser a consideração sempre uma sobrecarga admitida bom então a partir da condição requeridas seleciona-se a corrente de tap de acordo com a seguinte equação então itf que nada mais é que a corrente de tap que faz né edf é da unidade temporizada é ele vai ser um kf que é um fator de sobrecarga esse valor varia entre 1,20 as cinco depende da sobrecarga admitido do sistema vezes a corrente nominal do sistema dividido pelo rtc rtc é a relação de transformador do meu tcc não é do meu transformador de corrente e o segundo ponto de ajuste seria útil de tempo né o dt então aqui o relé deve operar de acordo com uma curva de temporização para o múltiplo da corrente ajustado então mais à frente eu vou mostrar que a gente deve calcular esse múltiplo da corrente ajustada e a determinação do tempo de ajuste do relé depende principalmente do plano de coordenação então os meus relevo devem coordenar entre si e esses relês devem atuar antes do da máxima suportabilidade do equipamento então eu tenho uma faixa que ele vai atuar mais à frente é nós vamos estudar esse tipo de coordenação no entanto eu devo sempre uma tema diferença mínima entre os relés de tempo então se eu tenho dois relés 50 51 em cascata né no sistema radial por exemplo então tem aqui uma barrar tem uma linha outra barrar e eu tenho outra linha e ao final eu tenho uma carga por exemplo então nesse início aqui eu tenho um pc nessa luta barra aqui eu tenho outro tc a que eu tô ligado humanidade 51 por exemplo e esse outro tecido tá ligado na unidade 51 vou chamar aqui de 51 lá e aqui de 51 o caso aconteça um curto-circuito nessa linha aqui qual deve acionar primeiro claro que é o 51b né e 51b vai acionar um disjuntor aqui próximo a ele da mesma forma que o 51 vá vai acionar o cantor próximo aí uma vez que eu a sono esse disjuntor a falta vai ser eliminada sem remover outras eventuais cargas conectadas no sistema caso a fao caso que esse relé 51b falha em atuar ou de um torneio associado quem deve atuar de retaguarda é o 51 a então esse celestes devem ser coordenados então para uma falta nesse ponto que eu já marquei aqui o tempo de atuação entre eles a diferença de tempo de atuação deve ser de pelo menos para o relé de indução igual a 0,4 segundos porque essa diferença de 0,4 é porque eu tenho que levar em consideração as seguintes premissas que o tempo de operação do disjuntor leva né um certo tempo o que é de aproximadamente 0,13 segundos eu tenho uma tolerância de fabricação né do fabricante de juntor de atuação dele mais 0,10 o tempo certo segurança do do projeto que eu coloquei aqui 0/17 totalizando aqui os nossos 0,4 segundos de diferença de tempo entre é a coordenação do relé de com a coordenação do relé a é como eu disse anteriormente nós devemos calcular o múltiplo da corrente de acionamento tão múltiplo da corrente acionamento ele vai servir m&m nada mais é que é corrente máxima admitida no circuito pode ser uma corrente sobrecarga pode ser uma corrente de curto-circuito / pelo rtc a relação de transformação tc vezes o itf que a corrente de ajuste da unidade temporizada de faz e a corrente relacionamento deve ser no máximo igual a corrente térmica do transformador de corrente isso é importante porque é dessa forma fica resguardada ea integridade dos equipamentos quanto aos efeitos térmicos e o relê deve sempre operar para menor corrente de curto-circuito do trecho protegido que na corrente de um curto-circuito bifásico por exemplo o relé deve ser sensibilizado e no caso dos relés de proteção de fase a menor corrente de defeito que não envolve a terra é a corrente bifásica de curto-circuito tá então nós temos acontecer faz com que a gente que faz o que temos a corrente monofásica porque eu falei aqui que mencionei a corrente monofásica porque a ponte monofásica ela envolve a terra e corrente que envolve a terra eu vou tratar com um relé de neutro no caso dos relés destinados a proteção de neutro a menor corrente de curto-circuito é justamente o defeito monopolar a terra com elevada impedância quinta é essas faltas com elevada impedância é que a gente chama de falta de alta impedância tô passando agora para andar de instantânea de fase quais são as nossas premissas que nós vamos considerar a primeira delas é que a corrente mínima de acionamento deve ser inferior a menor corrente assimétrica de curto-circuito essa corrente assimétrica é aquela corrente acreditar corrente normal médico circuito acrescida da componente assimétrica a unidade instantânea pode ser dispensado de um projeto de proteção quando não há condições de coordenação conjuntores a montante então no caso de perda de coordenação eu sempre vou remover é essa unidade instantânea de fase o outro frango premissa que nós vamos considerar durante os nossos cálculos é que a corrente mínima de acionamento deve ser superior a corrente de magnetização do transformador então a corrente mobilização desses transformadores ali que a gente considera é entre oito vezes a corrente nominal a 10 vezes a corrente nominal é a ele não deve atuar para esse tipo de corrente porque ele vai desligar o meu transformador durante a sua energização é uma corrente transitório ela sempre vai ocorrer porém é durante um período muito curto de tempo e ela não tem fica o meu circuito por isso ela não deve ser sensível para a corrente para a unidade e instantânea tô passando agora para a unidade de neutro né focando primeiramente na unidade temporizada é o transformador ligado em triângulo no primário e no secundário com um ponto de neutro aterrado é ele é especial porque as correntes de defeito a terra acabam assumindo valores muito pequenos né valores na ordem de miliamperes é isso nunca vai sensibilizar os relógios neutro a então com ajuste deve ser realizado é normalmente realizado na ordem de dezenas de amperes e esse relé não vai ser sensibilizado nesse caso eu devo utilizar o relé de neutro sensível e aqui eu gosto e aí see more oi caiu a perna né que tem aqui um arco elétrico acontecendo no asfalto e a minha proteção na hora de outro isso é o que caracteriza uma falta de alta impedância sabemos que temos de procurar a terra isso é extremamente perigoso e porém a proteção não vou devido ao a pequena corrente de curto-circuito bom então andares temporizadas neutro ela vai ser ajustada de acordo com a seguinte equação a corrente de tap da unidade temporizado de neutro ele vai ser um km km é um fator da corrente de desequilíbrio então ele não deve ser sensível ao desequilíbrio normal do sistema então esse valor que varia entre 10 por cento e trinta por cento né que é 01 a 03 vezes a corrente nominal do circuito dividido pelo minha relação de transformação só passando agora para a unidade instantânea de neutro a corrente mínima de acionamento deve ser sempre inferior a menor corrente assimétrica então para a parametrização do relógio dentro também tem que levar em consideração a corrente assimétrica já que agora de curto-circuito monopolar porque é um relé de neutro então é novamente a unidade de santana pode ser dispensada também é no caso de um projeto quando não há condições de coordenação a todos juntos es o saco agora para vocês aqui um exemplo da parametrização do relé 50 51 que controla né que aciona o disjuntor 52 ponto um então o relé que nós vamos parametrizar são esses aqui 50 51 e 50 51 n que fica no lado de alta de um transformador e 10 eva esse relé 50 51 vai proteger ou transformador esse transformador não dispõe de ventilação forçada então eu não posso colocar um fator de sobrecarga muito elevado vai ser utilizado um relé e se utilizar um reset do são sobrecorrente cuja corrente nominal é de 5 amperes a corrente de curto-circuito trifásico no lado de 69 kv ele que ao lado de algo que a gente está trabalhando é de 7. 500 amperes e a corrente faz terra tem um menor valor de 400 amperes o primeiro passo é calcular o rtc do terceiro né o pc do transformador de corrente para isso nosso primeiro de devemos definir a corrente nominal do circuito nesse caso eu vou levar em consideração a corrente nominal do transformador então aqui ó nós podemos observar a potência do transformador de 10m a e nós como o nosso terceiro está do lado de 69 kv nós vamos utilizar essa atenção para calcular a corrente nominal então 10 mega dividido por raiz três vezes 69kv eu tenho uma corrente nominal de 83,6 e peças e a partir dessa corrente nominal eu devo escolher qual que é o ftc necessário nesse caso aqui eu tenho uma tabela que eu coloquei aqui a direita com vários várias correntes primárias nome na lista nós temos de 50 amperes e ele não seria o suficiente né corrente nominal primária em cima da pele não seria suficiente de 100 amperes já nos atende né então o valor inicial do rtc vai ser de 100 para cinco porque o valor inicial porque eu ainda tenho que verificar se a corrente de curto-circuito vai superar o fator de sobrecorrente de 20 que é o fator super corrente para relógio proteção então com fator de sobrecorrente de 20 né vou pegar minha corrente de curto-circuito trifásico 7. 500 amperes que amarrar corrente vou dividir por 20 e eu encontro um valor t 375 amperes então eu não posso utilizar esse tc de 100 para cinco porque se há uma corrente de curto-circuito e7500 amperes passar por ele ele vai saturar então a corrente mínima no meu pc nominal primária deve ser 375 amperes a corrente próxima nominal o comercial é depois 375 eddie 400 amperes então o meu novo rtc vai ser de 400 para 5 a relação de transformação é 80 para 11 o próximo passo é o cálculo do tap da unidade temporizada é uma vez que o transformador não possui ventilação forçada não pode não podemos assumir uma sobrecarga muito elevado então vou levar em consideração um fator de sobrecarga sobre a carga igual a 1,3 tá utilizando a nossa equação kf que é o fator de sobrecarga né eu já tenho eu escolhi é e ele é a corrente nominal rtc nos acabamos de descobrir então o itf que a corrente do tap corrente mínima do tapete né de do relé de fase é igual a 1,3 amperes e nós temos que adequar essa corrente de 1,3 amperes com as correntes disponíveis de tap então a primeira coisa que eu vou fazer aqui a escolher a faixa então 1,3 tá aí eu posso colocar eu posso colocar qualquer uma dessas duas faixas aqui qual é a diferença ambas né é elas englobam o valor de 1,3 amperes qual que é a diferença entre as duas a a carga do relé para essa faixa aqui ela ficaria um pouco maior do que a carga para essa faixa aqui porque 1,3 tá mais próximo da carga massa a corrente máxima que do que dessa corrente máxima da faixa de baixo ok então uma carga para essa faixa aqui utilizando um tap mais próximo de 1,3 seria menor para essa faixa ok basicamente é a sérgio justificativa para a escolha da faixa de baixo e então podemos escolher valores acima de 1,3 podemos escolher 1,5 220 cinco basicamente seria uma admitir uma sobrecarga muito elevada então nesse caso aqui vamos fixar o valor em 12 amperes decorrentes de tóquio também poderia utilizar 1,5 refaçam vocês aí nas suas casas o todos os cálculos utilizando o tap de 1,5 e nesse caso a corrente de acionamento ou seja a corrente que vai passar lá no circuito primário do tc para que comece a contar o tempo vai ser igual a corrente de ajuste e nós escolhemos de tap de 2 amperes vejo rtc que é 80 amperes então a corrente que vai passar no primário do tc aqui vai fazer com que o relé começa contratempo é de 160 amperes calculando agora o múltiplo da corrente máximo de acionamento levando em consideração a corrente máxima admitida de de curto-circuito trifásico então nós vamos pegar corrente contigo entre fácil que dividir pelo rtc vezes a corrente de tati então tem 7.

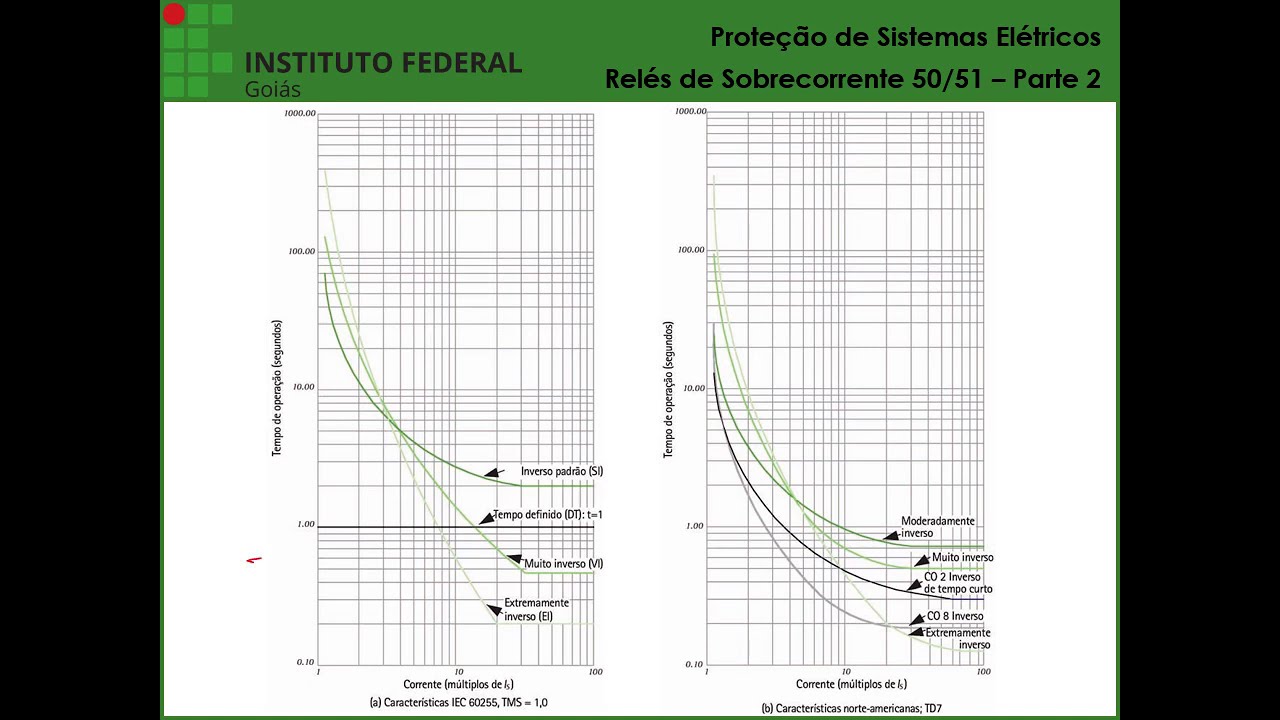

500 / 80 vezes 2 um valor de multiplicação de 46,8 o que que significa significa que o valor de 7. 500 amperes é 46,8 vezes maior que a corrente de 2 amperes referido aos claro ao secundário e aí e nesse caso aqui nós vamos utilizar uma curva de tempo inversa para o nosso estudo a seleção do tipo de curva de temporização leva em consideração projeto de coordenação como nós não temos nenhum dado eu vou apresentar aqui os dados necessários para a realização da unidade de temporização então admite aqui que o tempo máximo permitido para atuação do relé é de 0,65 amperes em função da coordenação com o relé de da montante de montante né então coordenando esse relé seria como se com aquela que ele tem de coordenação 0,4 segundos era que para um curto-circuito de 7. 500 amperes o relé montante atuaria em por exemplo 1,05 segundos tirando um 0,4 nós chegamos no valor de 0,65 lembra e esse valor aqui eu tô assumindo como luciano verdade não foi imposto pelo exercício se no exercício foi falado aí eu devo considerar esse valor de cima senão aí é algum dado tem que ser é sempre fornecido a vocês e para 1 m né num uma corrente de 46,8 vezes maior do que a corrente de tap que é de 2 amperes e um tempo de 0/65 é o máximo tempo admitido que esse ela é pode admitir né nós podemos encontrar qual que é o ajuste de ao qual dessas curvas aqui da direita que eu vou escolher poderia ser a curva 10 a curva dois nós temos que cruzar esses dois lados então pegar aqui 1 m de 46,8 vou pegar um tempo de 0,65 a curva tem que ter no máximo esse ponto aqui que eu estou destacando de vermelho então a curva que eu vou escolher é a número 5 tá ligeiramente abaixo desse ponto então vai ser o meu ajuste vai ser o dial número 5 ou de ter = 5 tô passando agora para a unidade instantânea e como foi apresentada anteriormente andar instantânea ela é sensibilizado pela corrente de curto ou simétrico vou utilizar nesse caso aqui um fator de assimetria de 1,2 já adiantamos esse fator de assimetria pode ser calculado e ele depende basicamente da relação x sobre r do circuito quanto maior relação x sobre r ou seja quanto maior x em relação ao r maior é o valor do fator de assimetria bom então considerando esse fator de assimetria de 1,2 nós temos uma corrente assimétrica de 9 mil amperes é o fator de ajuste da unidade de santana vou chamar aqui de f deve ser menor que a corrente de curto-circuito portanto a f tem que ser menor que acorrem a corrente de curto-circuito assimétrica que é 9 mil amperes dividido pela corrente de acionamento do circuito aqui eu tô tratando só com dados do primário não tem aqui 9 amperes é o primário do tc e 160 amperes a corrente e acionamento do primário do descer então eu tenho um fator f que deve ser menor aqui 56 uma nota importante esse valor tem que ser o valor de f tem que ser menor com 56 e ele normalmente fica entre 60 e 90 por cento desse valor calculado nesse caso aqui para atender essa faixa entre 60 e 90 porcento vou escolher o valor né g f = 47 e a corrente ajuste da andar de instantânea se dá multiplicando a corrente de tap de fase vejo f escolhido então tenho 47 x 2 a corrente de ajuste vai ser 94 amperes o curso 94 amperes estão dentro dessa última faixa aqui ó entre 20 e 160 amperes né os tacos disponíveis eu tenho tapes que variam ali entre 40 e 160 amperes então eu posso escolher é esse tapete aqui para poder inserir essa corrente de 94 amperes na unidade de instantânea e a corrente atuação da unidade instantânea é calculada é a corrente atuação é aquela que passa no primário do tc que vai acionar de forma instantânea o relé ela é calculada multiplicando a corrente de ajuste instantânea de fase e vez do rtc nesse caso 94x 80 eu tenho valor decorrente de 7520g 1 pés essa corrente de 7.
520 amperes e deve ser menor que a corrente se assimétrica de curto-circuito trifásico que é o que eu tô considerando aqui nesse caso a corrente de curto-circuito trifásico assimétrica é de 9 mil até então 7.
