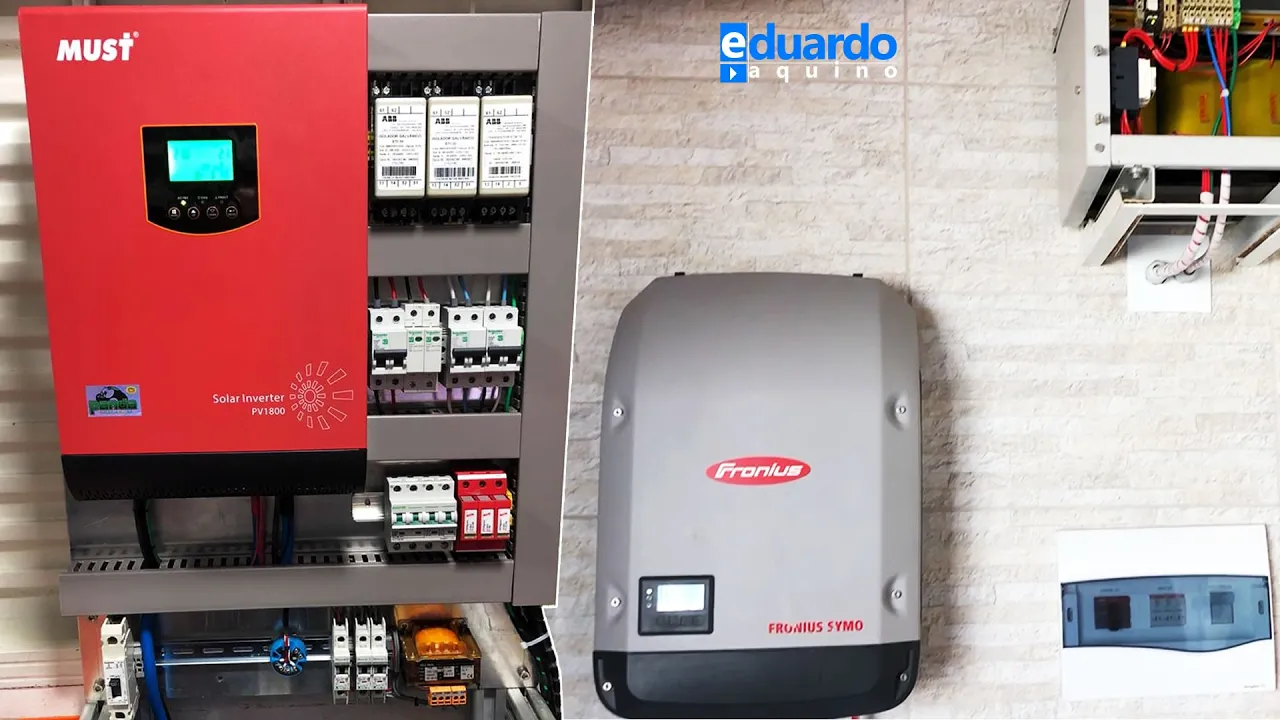

E hoje você vai ver um sistema solar fotovoltaico muito bacana mesmo é um sistema fotovoltaico on Grid com backup de energia utilizando inversor híbrido da amast vem comigo é o sistema que você vai ver hoje é do ou Osmair Osmair além de ser um aluno é um grande amigo e eletrotécnico que assina os projetos aqui para a empresa já fizemos vários trabalhos um os marido trabalha com automação industrial ele é eletrotécnico faz uns trabalhos muito legal mesmo e recentemente ele homologou um sistema um Grid com inversor da fronius na residência dele porém ele sofre com
muitas quedas de energia ou seja constantemente ele fica sem energia principalmente no período da noite e isso acaba sendo bastante ruim e para resolver este problema decidimos então montar um segundo sistema com um inversor híbrido da Manchete para suprir essas quedas de energia utilizando o banco de baterias Só que tem um grande diferencial neste esses Oi Dário com inversor híbrido os mais não colocou placa fotovoltaica para carregar o banco de baterias ele optou por colocar mais placa fotovoltaica no sistema on Grid com fronius e um excedente que ele gera além de exportar para a concessionária
já está calculado de maneira que também carregue o banco de baterias com o carregador que já vem embutido no inversor híbrido da amast nos mais vai mostrar para você agora um pouco mais de detalhes desse sistema para ajudar você a entender como que realmente funciona um sistema fotovoltaico on Grid com backup de energia inversor híbrido pegarem os mais conta pra galera Como que está o seu sistema para ajudar eles a tomar a melhor decisão e ter ideias para montar um sistema como esse vamos lá os mais chega aí fala pessoal tudo bem meu nome é
Osmair sou técnico em o trabalho com automação eletricidade em geral Industrial comercial sou eu Sou aluno do curso do Eduardo Aquino há um tempo atrás conheci ele através aí do seu curso online peguei uma amizade com ele não trabalhava no segmento de energia solar mas é através dele aí tem agradecer muito a Ele comecei a trabalhar com sistema um Grid off Grid e trabalhar com projeto Como eletrotécnico eu assino projeto elabora o projeto tô aqui na minha residência vou mostrar um pouquinho do meu sistema sistema ainda tá sendo montado mas já tá funcionando no fundo

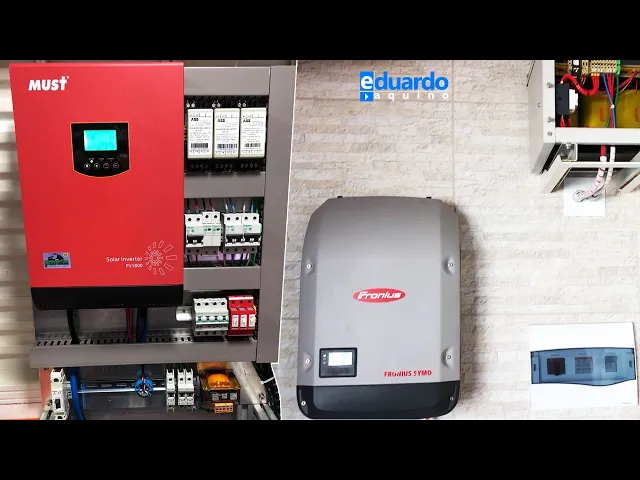

é isso tem um mim ver a Bíblia ele está sendo utilizado como um backup na falta de energia ou mora numa área rural então numa falta de energia Ele atende aqui meus equipamentos de automação que eu tenho aqui na bancada tem um painel tem a iluminação da residência no monitoramento de câmera alarme iluminação e é isso aí eu vou mostrar um pouquinho do sistema um sisteminha tá ficando bem bacana Eduardo me deu uma folha aí legal e é isso aí pessoal tô aqui agora mostrando um pouquinho aqui do meu sistema esse inversor é um inversor
de 3000w e está sendo alimentado pela rede eu não tenho módulos fotovoltaicos ligado nele por enquanto eu deixei até disponível aqui proteção disjuntor de ser e DPS descer para futuramente aí tá fazendo uma uma ligação aqui até os cabos eu já deixei passado tá parado aqui nessa canaleta no sistema é o seguinte eu tenho alimentação do inversor e tenha saída dele e eu tenho uma outra saída que alimenta minha bancado aqui eu tenho os equipamentos de automação esse cidadão aqui eu utilizo para monitorar o nível de tensão da bateria esse aqui é o utilizo falei
um um sensor Sante e isso é que eu consigo ler e a tensão da saída do meu inversor através desse transformador se e entra 220 e sai 110 para ele poder tá lendo e convertendo esse sinal de 4 a 20 Aonde eu consigo tá lendo aqui no meu CLP é o equipamento industrial é à toa utilizando dessa maneira porque esse sistema quando acabar energia ele vai monitorar o que eu tenho distensão na bateria vai monitorar a corrente que está sendo drenada da bateria e vai monitorar a tensão com esses valores eu consigo colocar mais carga
no inversor e tirar as carga dele um exemplo Iluminação externa se a bateria estiver muito baixa ele não vai através aqui da tensão da bateria a minha automação não vai deixar o meu a Iluminação externa entrar na é de energia aí é isso aí pessoal Aqui tem um disjuntor positivo que tá vendo do das minhas bateria aqui é uma df4100 são duas E aí você tem o positivo negativo tá direto aqui tem um Senhorzinho de temperatura também eu consigo monitorar a temperatura do da minha bateria através da sua temperatura eu posso acionando que por enquanto
não tá ainda opera operacional esse ar condicionado das minhas baterias não trabalhar numa temperatura muito alta eu devo tá fazendo essa programação futuramente aí Aqui tem a referência que vem das bateria o que alimenta esse cara aqui ir aqui tem um dos 220 dele se alimenta o transformador e alimenta esse cara aqui manda sinal para ele aí é isso aí montei o sistema Leu em cima de uma estrutura de alumínio e você pode dar uma olhada ficou bem bacana Eduardo me deu um apoio aí em questão de distância aqui eu consigo estar monitorando o eletrólito
dos vasos a lista All chant escalada E aí ficou ficou meio bacana eu tenho uma carga baixo deixa eu tentar aí ó e tem uma carga baixa instalada e essa iluminação desse desse meu laboratório e essa automação Tá tudo funcionando oi tá tudo funcionando em cima do meu o meu inversor é híbrido do seu desligar rede aí ele deu falta da rede E aí um inversor um próximo vídeo aí eu posso tá mostrando um pouquinho da minha automação eu consigo monitorar através sistema supervisório eu consigo Opá aí eu consigo monitorar o que está acontecendo Vocês
pode ver que não desligou nada é mesmo que o inversor ligado à drenando da bateria agora 9 amperes aí é isso aí ó bom E como eu falei para vocês eu tenho um sistema minha um sistema minha um Grid Então esse é o motivo que eu ainda não instalei os módulos aqui estou pensando que realmente vale a pena que se como esse equipamento aqui tá como backup na falta de energia vai ser muito raro eu não tenho energia durante a o dia eu moro numa área rural e sempre falta energia é quando tá chovendo a
noite é então o motivo aí que eu montei esse sisteminha aí é isso aí pessoal o off Grid eu consegui mostrar um pouquinho aí então eu provavelmente eu não vou colocar módulos aqui eu vou priorizar o meus módulos no um Grid aí com isso eu consigo ter uma e a uma geração de energia a bater a minha conta e e talvez aí Futuramente eu crie uma automação não sei que não é o correto mas eu tô estudando um pouco a respeito manobrar meus painel do on Grid e off Grid na falta de energia um sistema
talvez manual ou senão automatizado que aí envolve aí conexão de módulo mudar stringer do módulo então eu tô eu tô bem pensativo à respeito se vale a pena a montando isso um sistema dessa maneira é Oi pessoal estou aqui em cima do telhado mostrando um pouquinho aqui dos meus modos eu tenho quatro módulos de 250 e mais quatro de 275 contém uma estrutura de alumínio um perfil Zinho de alumínio parafuso de inox e pretendo montar mais uma fileira de modo a que ainda está faltando mais dois mor cada fileira vai ter cinco modos a minha
ideia desse projeto é ser 20 módulos em cima do telhado meu inversor on Grid ele suporta É isso aí é que a estrutura um perfilado Aonde tá vendo os cabo é lá do do inversor beleza vamos lá para o inversor agora E aí Oi pessoal estou aqui agora no meu níver sor um Grid é um inversor flores estou agora gerando essa potência e dá um inversor trifásico Esse é um inversor trifásico sair da Tereza anos 80 precisei colocar o transformador aqui é para transformar e três anos 80 e em 220 aqui tem a minha vende
Box é a entrada dos módulos DPS proteção e vem para o inversor aqui ainda tem um sistema que eu ainda tô finalizando eu coloquei aqui um sisteminha aonde passa a energia da casa vendo do relógio passa energia por aqui Sobe aqui tem outro quadro aonde alimenta a casa e alimenta o inversor de PS1 ó e aqui ficou um barramento chamado pé é um barramento de equipotencialização aqui tá vindo o meu inversor transformador cabelo é o aterramento da concessionária tá vindo hein o aterramento dos módulos aterramento da casa tá tudo são atualizado aqui e o meu
meu aterramento eu tenho uma acha que em baixa a és escravo e eu fiz um aterramento novo para o lado de fora eu ainda vou fechar essa parede aí para finalizar aí é isso aí ali no transformador montei e com fator Porque durante a noite preço transformador não ficar gerando um consolo em vazio e eu acabar perdendo energia que eu gerei durante o dia eu coloquei um com o que tá ligado na minha automação e ele entra das 6 horas da manhã às 6:00 da tarde é alimentando o meu inverter a geração ainda tá baixa
devido aí o horário um horário agora é sete horas da manhã mas já tá uma geração legal o sol tá ajudando hoje aqui vou mostrar que o lado externo da casa e aqui eu tenho medo dor e eu tenho o aterramento 1 [Música] E aí E aí é isso aí pessoal coloquei um diodo articulado Ester eu já tô aquela leitura do 103 que é o valor injetado E também o valor do 03 que é o valor consumido E aí é isso aí pessoal sem agradecer o Eduardo E aí é isso aí bora gerar energia muito
bacana o sistema dos maridos Na verdade eu fiquei muito empolgado em ver um sistema assim muito show de bola a criatividade na montagem o cuidado o zelo que ele teve para montar tudo tudo muito bem organizado muito bem elaborado que inclusive deixou todas as minhas montagens no chinelo aqui e olha aqui eu sou bem Caprichoso quando eu monto quadro elétrico mais duas Maíra olha tiro o chapéu para os maridos e você que chegou até esse ponto desse vídeo participa aqui embaixo no campo comentários Diz aí para gente O que que você achou do sistema dos
mais gostou da maneira como está disposto o sistema dele a organização no geral como um todo vai ser muito bacana tanto para mim quanto para os Mair saber a sua opinião saber o que que você achou no geral se tiver alguma dica alguma ideia também deixa no campo de comentários aqui vai é legal beleza grande abraço até o próximo vídeo próximo aula próximos testes ou dicas aqui do canal fui
