hoje nessa aula nós vamos falar sobre pci express mas professor o que que é pci express acompanha comigo pessoal pci-express aparece na forma de slots de encaixes da placa-mãe e nada mais é do que a interconexão de entrada e saída uma das interconexões de entrada e saída nesse caso com interconexão serial de altíssimo desempenho quer dizer um padrão muito rápido e qual é a finalidade do pc express como slots como encaixes da placa-mãe é justamente utilizado para conexão de placas de expansão nos computadores então quando a gente imagina a função do pc express é for
mais lotes encaixes na placa-mãe para interconexão de entrada e saída serial para conexão de placas de expansão ao computador olha só estou mostrando para vocês aqui uma placa mãe e ali eu tô destacando o slot pci-express quer dizer o encaixe pci-express dessa placa-mãe que é onde eu em outras placas de expansão como por exemplo uma placa de vídeo que eu mostro agora eu posso pegar então essa placa de vídeo conectar em um slot pci express dessa placa-mãe certo agora surgem outras dúvidas será que o pci-express ele tem a possibilidade de utilizar somente para placas de
vídeo ou ele permite uma variedade de placas de expansão a resposta é uma variedade de placas expansão não somente para placa de vídeo a gente pode usar o pc express desde que a indústria forneça dispositivos para conexão naquele padrão vamos imaginar aqui eu mostro sim uma placa de vídeo para conectar no padrão pci-express uma placa de vídeo pci express de altíssimo desempenho que apresenta uma grande qualidade aqui eu já mostra uma placa de som que é para conectar também slots pci-express da placa-mãe então percebe que não é só para placa de vídeo aqui eu também
mostra uma placa de som agora é um ssd pasmem embora o normal hoje em dia conectar ssd sal padrão sata ou quando um ssd externo padrão usb sim nós temos dispositivos ssd para conectar em placas de expansão do padrão pci-express como por exemplo e esse ssd da intel ó intel solid-state drive é uma unidade de estado sólido que substitui inclusive e discos rígidos nos computadores e que esse caso aqui é um exemplo que vem na forma de uma placa para conectar em slots pci express da placa mãe e porquê que ssd é muito interessante conectar
através do padrão pci-express porque aí a transferência de dados fica extremamente rápida já que o pc express é um padrão de conexão de altíssimo desempenho ssd já deixa o computador muito rápido mas se eu tiver um ssd com o padrão pci-express quer dizer que a conexão para os dados na unidade de armazenamento nesse caso e vai ser extremamente rápida bem aqui eu mostro uma placa de rede do padrão pci-express elseve pessoal quando a gente fala do pc express vou voltar ele tem placa de vídeo tem placa de som tem ssd tem placa de rede quer
dizer tem uma diversidade de placas que eu posso conectar nesse padrão outra pergunta que fica aqui no ar é muito importante saber porque quando a gente visualiza uma placa-mãe aparecem diferentes tipos de slots pci express tem alguns que tem tamanho menor alguns outros que tem tamanho maior alguns que tem tamanho intermediário isso depende de cada placa-mãe isso porque o pci express e suporta para várias larguras e lhe dá suporte para várias larguras de interconexão através de vias que podem ser configuradas no padrão 1 2 4 8 12 16 e até 32 faixas de conexão desde

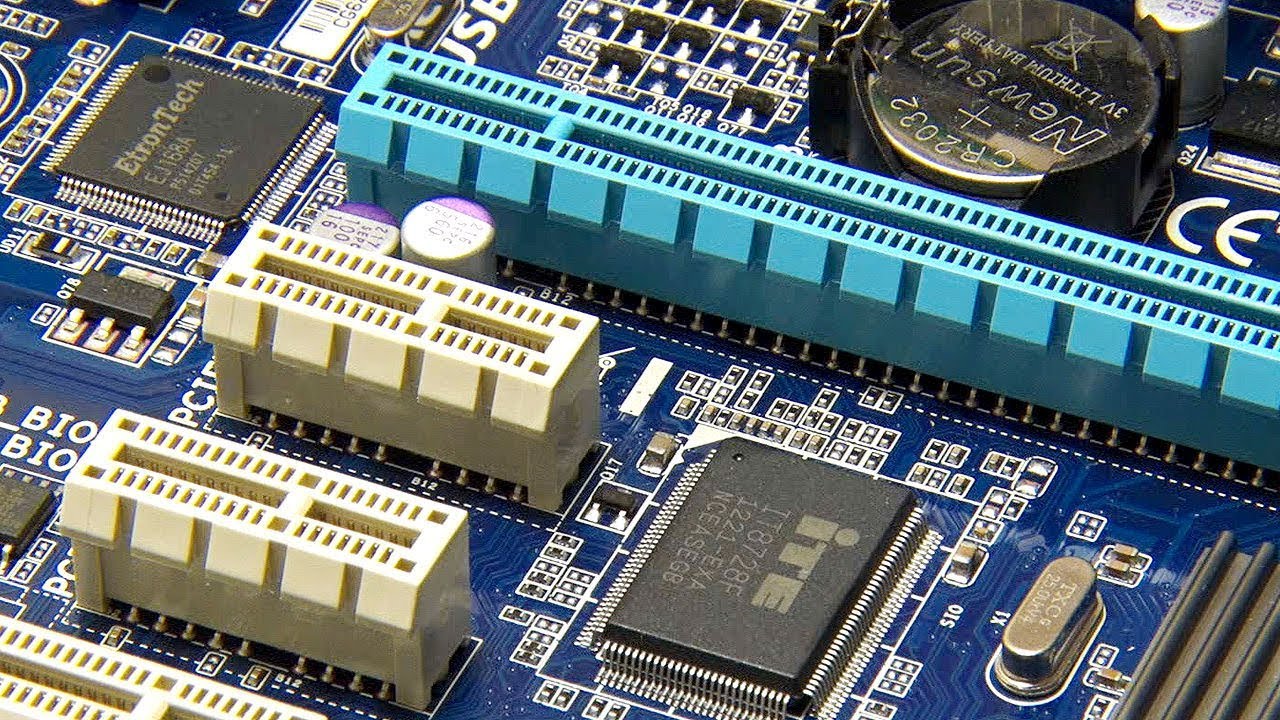

que sejam agregadas quer dizer agregar mais de uma faixa formando aí a possibilidade de ter há 32 faixas de conexão agregadas agora é claro eu tenho que mostrar isso aqui deixa eu mostrar para vocês aqui alguns exemplos de conectores pci-express que aparece muito comumente na placa-mãe de um computador como chamado x1 ou vezes um como muita gente diz o x4 ou vezes quatro x8 x16 percebe dependendo da tua placa-mãe podem aparecer então diferentes tipos de conectores de slots pci express uma outra coisa importante quando a gente pensa nisso aqui eu mostro uma placa-mãe para vocês
que eu tenho um slot pci express em um tamanho um outro slot pci-express menor um outro slot pci-express intermediário como eu mostrei ali naqueles que é minha que podem aparecer diferentes tipos de slots pci express na placa-mãe dependendo do modelo mas a pergunta mais permanente aqui é porque que existe isso e se existiram ao longo desses anos variações no padrão pci-express que deixaram ele e rápido e a resposta é sim observa se eu pegar aqui o pci express 1 o tradicional um ele chegava no máximo 8 gb gigabytes por segundo de transferência de dados se
eu pegar o pci express 2 chega a 16 gb bytes por segundo e percebe nesse caso eu não tô falando sobre o um de conector tamanho ou dois e conector eu tô falando aqui imaginando que eu tenho conectores do tamanho 16 que o tamanho do grande tradicional quando não está agrupado né 16 e aí quer dizer que quando é o padrão um do padrão pci express 1 ele tinha capacidade do máximo de 8 gb por segundo o dois passou a ter 16 gb bytes por segundo o padrão pci express 3 pás ou até 32 gb
por segundo o padrão pci-express 4 passou até 64 gb por segundo e atualmente a a organização responsável o padrão pci por tem uma organização responsável que é um organismo internacional que dita as normas e o padrão para o pci eles declararam que formaram agora o chamado pci express 5 foi lançado agora em 2019 as primeiras orientações para o pci express 5 e o pc express 5 chega 128 gigabytes por segundo tão percebe que o pc express não para de evoluir com o passar do tempo para atender mais e mais demandas de velocidade nas transmissões de
dados para as placas de expansão bem outra coisa importante é que quando a gente pensa em placa-mãe mais antiga é muito comum a gente encontrar numa placa-mãe mais antiga diversos lotes se eu pegar uma placa mãe muito antiga tinha os slots isa e s.a. que era usado muito para conectar placas de expansão depois começou a aparecer os slots pci tradicional não pci express pci que acabou substituindo o antigo isa se conectar essas placas de expansão até um ponto que chegou um padrão chamado agp que era específico para placas de vídeo e o interessante é que
quando pci express chegou ele naturalmente começou a substituir tanto os antigos conectores os slots pci como também usar gp tão pci-express substituir slots pci porque tinha um chamado pc e antes do pci express e o pensei que escreve substituir cpc antigo e também acabou substituindo naturalmente os slots agp por um determinado tempo a gente comprava um outro tipo de placa-mãe e era muito comum a placa mãe vim com slots pci agp e pci-express aí depois começou a desaparecer o agp foi desaparecendo hoje em dia desaparecendo também o pci-e basicamente os slots para conectar conexão de
placas de expansão permaneceram ali com pci express com as suas evoluções como disse pci express 1 do ps4 e agora também o pci-express cinco que é muito rápido bem então depois substituto para antigos padrões comuns isa pci agp todos esses padrões são slots antigos que hoje desapareceram de uma placa mãe mais moderna a que eu mostro uma placa-mãe bem antiga pessoal só para vocês observarem o nessa placa-mãe bem antiga que eu tenho um slot pci antigo esse aqui não é pci express x1 slot pci antigo e aqui um slot agp também antigo então esse era
o padrão normal que a gente em placa-mãe bem antiga tinha slots pci slots agp com o passar do tempo as placas-mães foram substituindo os antigos pci agp pelo atual pci-express que eu já mostrei anteriormente para você sabe então vamos lá resolver questões de provas sobre esse assunto acompanha comigo a leitura aí dessa questão diz assim qual é a função de um slot pci express em uma placa-mãe letra o controle dos leds informativos letra b leitura de dados do disco rígido entrasse fornecimento de energia letra de permitir acoplar um componente de trair envio de comandos ao
processador bem sem dúvida nenhuma acabamos estudar pci-express então serve para acoplar um componente que pode ser uma placa de vídeo esse componente pode ser uma placa de som uma placa de rede até placas e dispositivos de armazenamento como ssd já temos também no padrão pci-express portanto permitir acoplar um componente a resposta certa de dinamarca vamos fazer mais uma questão acompanha comigo a leitura essa diz assim nos microcomputadores o substituto imediato do barramento pci tradicional e do barramento agp foi letra a firewire letra b pci-express letras e-sata letra de i de letra e usb-c é uma
quando ele fala substituto imediato do barramento pci tradicional e do barramento agp foi o pci express como eu demonstrei para vocês porque antigamente a gente tinha placa-mãe com pci com agp e aí quando começou a entrar o pc express ele naturalmente foi substituindo tanto o pc e tradicional como também o próprio agp né firewire é um padrão de conexão aí para dispositivos principalmente multimedia que ainda existe sata padrão para conexão de unidade de armazenamento como discos rígidos também é cds unidades ópticas como cds dvds discos de blu-ray e de um padrão antigo para disco rígido
que hoje já não é mais muito utilizado e usb clarão padrão para conexão de periféricos externos dos mais variados então aqui a resposta letra b de brasil vamos para mais uma questão acompanha comigo aí na tela acerca dos conceitos de hardware ele julgue o item o barramento pci express não suporta a instalação de placas e aceleradoras gráficas certo ou errado pessoal pci-express é claro que suporta ele tá dizendo que não suporta a instalação de placas aceleradoras gráficas que que é uma placa aceleradora gráfica é uma placa de vídeo uma placa de vídeo é uma placa
aceleradora gráfica porque ela vai processar dados relacionados às imagens que vão aparecer na tela então tá errado pci-express é muito utilizado para placas aceleradoras gráficas porque ele é muito utilizado para placas de vídeo de alto desempenho
