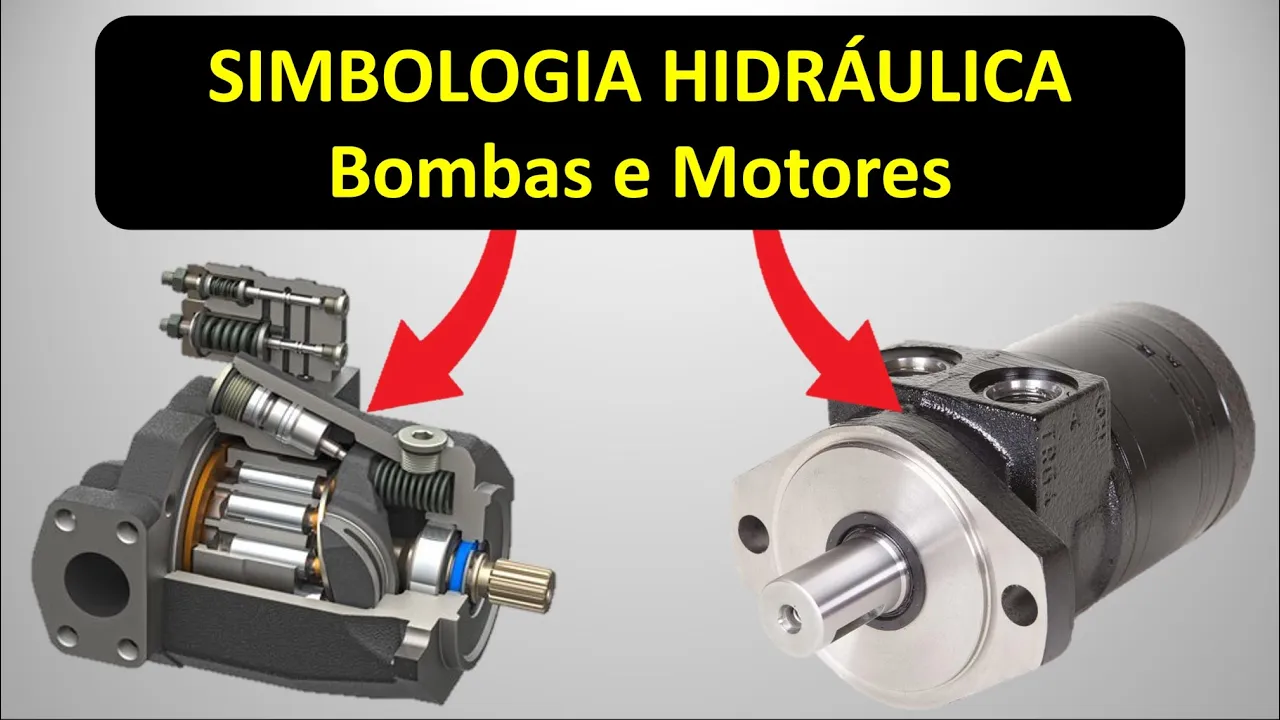

fala gurizada seja muito bem-vindo a oficina Agro meu nome é elves Aurélio sou o criador aqui do canal E como você viu aí no título do vídeo neste vídeo eu vou explicar para você sobre simbologia de bombas e motores e vou mostrar a diferença e vou explicar por cada um desses componentes tem a sua simbologia então sem perder tempo vamos aqui pra nossa animação para você entender e ter esse conhecimento também então aqui moçada nós temos as duas simbologias uma simbologia é de uma bomba e outra simbologia é de um motor e vou entrar mais
em detalhes daqui a pouco explicar porque é desse jeito e porque é do outro jeito e agora fica a dúvida qual dessas simbologias é de um motor e qual delas é de uma bomba hidráulica antes de dar a resposta para vocês eu quero que vocês pensem nessa nessa animação aqui analisem a seguinte situação nessa animação Aqui nós temos uma bomba uma bomba hidráulica Claro que não é exatamente como eu fiz a animação aqui mas é uma representação de uma bomba hidráulica Olha só como que é o funcionamento de uma bomba hidráulica as engrenagens aqui elas
estão girando e a partir do momento em que a engrenagem está girando o óleo começa a se movimentar Então essas bolinhas em vermelho representam a movimentação do Óleo então o óleo ele fica ali entre os dentes da engrenagem e a carcaça da bomba Então olha conduzido lá na saída da bomba agora vamos ver a animação que representa um motor hidráulico perceba pessoal que tem uma pequena diferença Olha só como que funciona o motor é muito parecido concorda comigo o óleo também está preenchendo ali o espaço entre os dentes da engrenagem entre os dentes e a
carcaça do motor está se movimentando na saída do motor só que perceba que tem uma diferença Olha só de novo isso aqui é uma bomba e isso aqui é o motor você percebeu a diferença existe uma diferença se você notou acredito que você tenha percebido que na bomba a engrenagem gira primeiro e é a força da engrenagem que faz a movimentação do óleo agora no motor hidráulico o óleo chega até a engrenagem e faz essa engrenagem girar então basicamente Essa é a diferença entre o motor e uma bomba hidráulica então é interessante que você tenha
esse conhecimento entenda isso para agora nós analisarmos a simbologia destes dois componentes então voltamos aqui para a simbologia o que nós temos aqui de diferença que você deve ter notado é esse tri ângulo aqui preto em preto no interior do Círculo tá essa é a diferença e como cada um dos componentes T um funcionamento diferente que você já viu É por isso que a simbologia aqui ela é diferente e ela tem um significado então em um desses componentes quando nós temos a rotação nós temos a rotação primeiro depois de termos essa rotação que vai fazer
as engrenagens se movimentarem o óleo é movimentado enquanto que no outro componente nós temos o óleo chegando para então ter rotação E aí se você analisar o que a gente observou você vai entender que qual é o componente que gira primeiro que tem a rotação e que então faz o envio do óleo e qual é o componente que recebe óleo para então ter a rotação né você já deve ter percebido que essa aqui é a simbologia de um motor hidráulico e essa aqui é a simbologia de uma bomba hidráulica e o que eu chamo atenção
para você do Por que esse triângulo É nesse sentido e o por que esse triângulo É nesse sentido aqui é justamente por conta disso aqui olha como esse triângulo da seta é exatamente igual a esse triângulo aqui E esse triângulo aqui essa parte aqui da seta que representa a saída do óleo é exatamente igual a essa esse triângulo aqui a ponta me informa que o óleo vai sair naquele sentido e aqui a ponta e me informa que o óleo está chegando aqui neste componente existem bombas e motores que são intercambiáveis também tá por exemplo eu
posso ter uma bomba que eu posso utilizar como um motor E aí se naquele naquela situação pode ser que nesse momento eu estou utilizando aquele componente como uma bomba eu modifico a posição desse componente coloco outra bomba aqui pego essa bomba e coloco lá agora ela vai funcionar como motor se eu analisasse o diagrama hidráulico agora na minha simbologia o mesmo componente ele vai ter uma simbologia diferente porque ele está funcionando de maneira diferente Claro que não são todas as bombas que funcionam dessa forma tá algumas tem essa capacidade de poder ser um motor e
uma bomba também outra informação que eu acho importante an que você saibe vou deixar um vídeo aqui no card que traz mais informações mas tanto as bombas quanto os motores elas podem ter não só um triângulo desses aqui Como pode ter dois aqui ó tá tanto na bomba quanto no motor e isso vai acontecer quando esse motor ou essa bomba eles forem bidirecionais Ou seja eu tenho dois pórticos lá na minha bomba ou no meu motor e o por exemplo na bomba essa bomba ela pode enviar o óleo tanto por um Pórtico Pórtico a ou
pode enviar pelo Pórtico b então quando eu tenho uma bomba que tem essa capacidade ela é uma bomba bidirecional e por isso ela vai ter essa simbologia aqui outra situação também é quando estes componentes eles têm a capacidade de variar a vazão sem termos variação na rotação do eixo então quando nós termos aí uma bomba que tem essa capacidade ela vai ter essa simbologia aqui ou motor hidráulico também quando tiver essa seta na diagonal significa que tanto a bomba quanto o motor em uma rotação do eixo eles conseguem eles têm componentes internos que conseguem mudar
a quantidade de óleo que é enviado ou no caso do motor se houver variação lá na quantidade de óleo que chega ele varia a rotação que está ocorrendo lá no eixo do motor por isso que tem essa seta na diagonal representa isso essa variação da vazão ou da rotação Ok espero que você tenha gostado desse vídeo tenha aprendido mais alguma coisa que auxilie a você no seu dia a dia um grande abraço e até o próximo vídeo
