bonjour je vais vous présenter cette semaine l'interface radio de ltv c'est à dire comment est assurée la transmission des informations par radio entre les inaudi et les yeux chaque vidéo présentera une couche de cette interface en partant de la couche physique et en remontant jusqu'aux couches assurant l'interface avec le réseau coeur dans cette première leçon nous allons voir comment et assurer la transmission au niveau de la couche physique on cherche à transmettre un message codé ordinaire c'est-à-dire une suite 2-1 et 2-0 entre une station de base est un mobile ou inversement par ailleurs on sait
que les ondes électromagnétiques peuvent se propager à longue distance mais elles sont sujettes à des perturbations différentes sortes par exemple l'amplitude du signal peut être modifiée c'est d'autant plus vrai si la distance à couvrir est importante le signal peut aussi subir des retards ou du bruit peut se rajouter mais si l'ampleur de ces perturbations restent assez limités le récepteur arrivera avec plus ou moins de difficultés à détecter signal la maudit techniques de transmission qui consiste à se servir d'une porteuse à haute fréquence pour transporter un message pour cela on va modifier la porteuse ont dit
aussi la moduler en fonction des informations contenues dans le message à transmettre ainsi s'il signale ne subit pas de dégradation trop importante le récepteur pourra reconnaître ces modifications et donc reconstitué le message initial il existe différentes techniques de modulation les plus fréquents s'agisse sur l'amplitude la fréquence ou la phase du signal ou même une combinaison de ces paramètres on va voir tout de suite quelques exemples de modulation utilisé en lt ol&t eux la modulation la plus simple et la modulation de phase à deux états bp est ce qu a comme son nom l'indiqué et comme

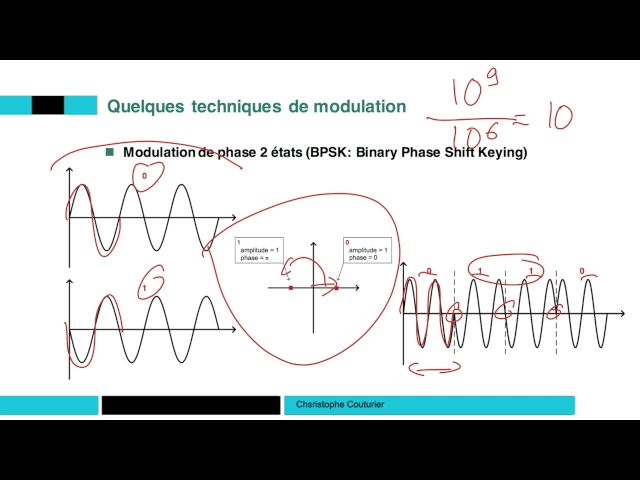

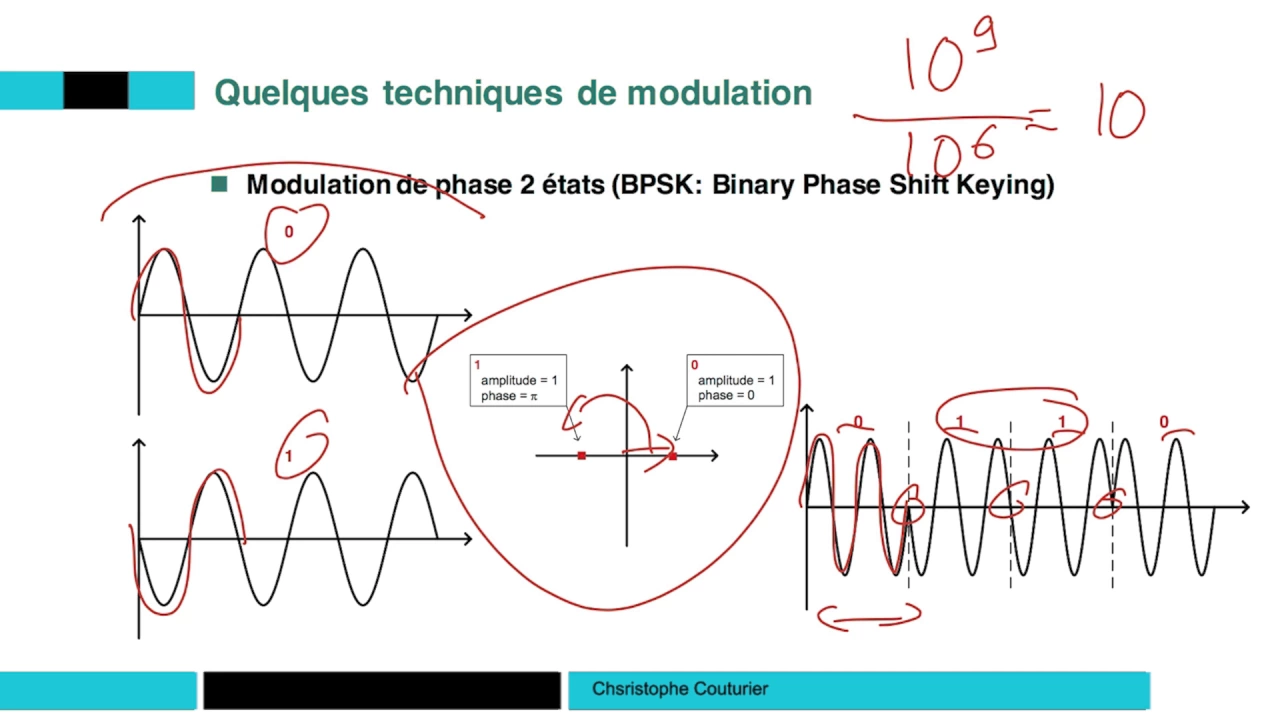

on peut le voir sur les deux figures de gauche elle consiste à agir sur la phase de la porteuse pour transmettre 1 0 on ne modifie pas la phase alors que pour transmettre un an modifie la phase d'un facteur pis ce qui revient à modifier le signal par mois1 multiplier le signal par -1 la figure du milieu est une représentation dans le plan complexe d etat que peut prendre le signal moduler sur cette représentation le module représente l'amplitude du signal et l'argument représente la phase de ce signal la figure de droite quant à elle représente
le signal modules et qui transporte l'information 0 1 1 0 on voit que la phase est modifiée à chaque fois que l'information changent et qu'elle reste constante si l'information ne changent pas alors cette représentation est intéressante mais il faut faire attention car les trompeuses en effet pour des raisons de place on n'a représenté que 2 périodes de la porteuse pour un beat en fait il y en a bien plus et il faut pas l'oublier donc pour vous le prouver je vais prendre un exemple si on considère une transmission avec une porteuse de giguère c'est à
dire à 10 puissance neuf pertes et que on s'en sert pour transporter un signal à un megabit c'est-à-dire à 10 puissance 6 bits par seconde et bien pour transmettre un beat on aura 1000 cycles de la porteuse si on augmente le nombre d'états possible on va pouvoir transmettre plus d'informations à la fois c'est ce que fait la modulation qpsk qpsk signifiant quaternary fâche shifting ou modulation de phase à quatre et un en anglais on voit sur la représentation dans le plan complexe qu'on a maintenant quatre étapes comme on a quatre états on va pouvoir transmettre
deux buts en une fois par exemple 00 pour une phase de pi sur 2 0 1 pour une phase de pi sur 3 1 0 pour une phase de 5 pi sur 2 ou 1 1 pour une phase de cette piste sur deux quand je dis transmettions une fois c'est pas très joli et comme c'est une notion importante on lui a donné un don qu'on appelle symbole la durée pendant laquelle l'information transmise reste constante si vous avez bien suivi vous avez compris quand qpsk on peut transmettre deux fois plus d'informations et donc deux fois plus
vite qu'en bps cas mais comme rien n'est gratuit a forcément une contrepartie en regardant les représentations complexe on voit qu'en qpsk les états sont plus proches les uns des autres or le signal subi des perturbations et donc quand il subit des perturbations ces étalons s'écarter de leur position d'origine jusqu'à éventuellement se recouvrir et là ça va générer les erreurs à la réception donc il est important de bien comprendre et bien se souvenir que pour utiliser des modulations efficace il faut a transmis un canal de bonne qualité on doit donc toujours faire un compromis entre la
vitesse de transmission et l'immunité aux erreurs justement en radio les erreurs de transmission sont assez fréquentes pour les compenser les systèmes modernes comme lt eux mettent en oeuvre des systèmes de correction d'erreurs ça se base sur des codages mathématiques qui dépasse largement le cadre de secours mais pour simplifier on peut dire qu'on ajoute de l'information redondantes pour permettre la reconstruction du message à l'arrivée par exemple si je répète trois fois le même message et qu'une erreur survient lors de la transmission le récepteur pourra facilement identifier où est l'erreur et la corriger ça marchera pas à
tous les coups ça dépend de la quantité de redondance introduites mais c'est quand même très efficace on appelle tout codage le rapport du nom de l'information utile sur le nom de l'information transmise ol&t eux ils variaient entre un sur trois pour une forte correction à presque 1 pour une correction presque nul on a vu que pour transmettre à un débit élevé il est nécessaire d'avoir de bonnes conditions de propagation on a vu aussi quant à eux on peut employer différentes modulation et qu'on peut adapter le taux de codage la combinaison d'une modulation avec un taux
de codage s'appelle mcs pour modulation codingteam comme les conditions de propagation change rapidement et indépendamment pour chaque mobile le système ltee ajuste en permanence le mcs de chacun des yeux autre point important lt utilise une technique de transmission dit multiporteuse que l'on appelle à fdn c'est une technique qui est utilisée dans de nombreux systèmes modernes à haut débit comme le wifi la tnt ou encore l'adsl ce schéma montre comment on peut se représenter la transmission fdn dans une modulation classique le spectre occupés est centré sur une fréquence porteuse et occupe une largeur de bande qui
dépend du débit de la transmission en eau fdm la transmission mdm revient à répartir le spect sur plusieurs sous porteuse l'intérêt est double tout d'abord le débit sur chaque sous porteuse est plus faible sans rentrer dans les détails on peut dire que ça permet de mieux résister aux variations de délais dus aux phénomènes de multi trajet qu'on rencontre souvent dans les environnements urbains et d'autre part chaque sous porteuse est indépendante si il se porteuse et perturbé on peut quand même bénéficier des autres d'autant que si peu de porteuses sont affectés la correction d'erreurs à l'arrivée
permettra de reconstituer le message de façon correcte quels sont les points importants que l'on a vu dans cette leçon et bien pour pouvoir employer une modulation efficace il faut disposer de bonnes conditions de propagation dans le cas contraire on doit se rabattre sur une modulation plus robuste mais on aura un débit plus faible lt adapte donc en permanence les paramètres de modulation pour chaque terminal enfin el teo utilise une technique de modulation qui s'appelle le fdm qui répartit la transmission sur des sous porteuse indépendante fonctionnant à bas débit [Musique]
