il peut m'arriver lorsque je suis en voiture et que je ne conduis pas d'utiliser mon terminal et de regarder par exemple une vidéo il est très probable que au cours du déplacement je change de d B comment puis-je continuer à regarder mes vidéos sans rupture de service alors que mon terminal se déplace telle est la question à laquelle nous allons répondre dans cette vidéo il faut d'abord faire un petit retour sur le concept cellulaire nous savons que un réseau mobile de type 4G est constitué d'un ensemble d'inodb qui sont répartis sur le territoire chaque inodb
couvre une cellule et un terminal qui est avec quelqu'un qui utilise ce terminal est en connexion radio avec un INAD si le terminal est proche de la station de base à ce moment-là le débit est élevé et le signal reçu de la station de base est fort plus l'utilisateur s'éloigne de sa station de base plus le signal reçu de la station de base est faible et par conséquent plus le bit va être faible si le signal devient trop faible et bien il y a risque de perte de la connexion radio parce que les messages qui
sont transmis vont être incorrectement reçus il faut donc transférer au bon moment la connexion radio de l'INB courant à un nouvel in cette opération de transfert de la connexion radio s'appelle le handover le handover et donc le transfert d'une connexion sous-entendue active où il y a des échanges de données au moment qu'on considère d'un INB vers un autre in le problème qui se pose c'est de déterminer le bon in vers lequel transférer cette connexion ce cette identification de l'inodb nécessite justement une un mécanisme qui va permettre d'identifier chaque inutbi sur la voie radio c'est une
des fonction de la voie balise on va avoir chaque station de base qui va diffuser un signal de référence qui lui est propre que peut détecter n'importe quel terminal nous ne rentrons pas dans les détails mais ce signal de référence est lié à une identité spécifique à chaque cellule qui s'appelle le PCI pour physical channel identity le point important qui nous occupe est que le terminal est capable de mesurer la puissance avec lequel il reçoit le signal émis par chaque station de base si nous supposons que le terminal fait par exemple un déplacement comme cela
la puissance qu'il avec lequel il reçoit la station de base 1 va diminuer alors que la puissance avec lequelle il reçoit la station de base 2 augmente on voit ici qu' le la puissance reçue de 3 commence à augmenter puis finalement diminue ce que va faire le terminal c'est qu'il va mesurer le niveau de puissance reçu des six meilleurs voisins en général c'est une valeur typique mais ces mesures sont faites par le terminal la le choix dans les réseaux cellulaires c'est de mettre les décisions importantes côté du réseau puisque c'est l'opérateur qui maîtrise la ressource
radio qui maîtrise le mieux son réseau et pour déterminer le meilleur moment auquel on peut faire le R de ver il vaut mieux que ce soit le réseau qui le fasse ce qu'on va faire c'est que le terminal va faire les mesures mais les transférer au réseau régulièrement c'est ce qu'on appelle le UE assisted network trigger Andover en en d'autres termes transfert intercellulaire décidé par le réseau mais avec l'assistance du terminal cette assistance c'est tout simplement la remontée périodique des mesures par le terminal c'est ce que nous avons visualisé ici par des trait pointillés petite
remarque si le terminal est très proche de son nodb il va recevoir une puissance très forte et il est pas nécessaire de remonter les mesures parce qu'il y a pas de nécessité de handover on peut donc imaginer que le transfert des mesures se fasse sur un seuil de signal si le signal reçu descend en dessous de ce seuil alors le mécanisme est activé la remontée de ces mesures permet à l'inod B qui sert un terminal de déterminer la cellule cible si nous regardons ce qui se passe maintenant côté réseau nous avons le transfert de la

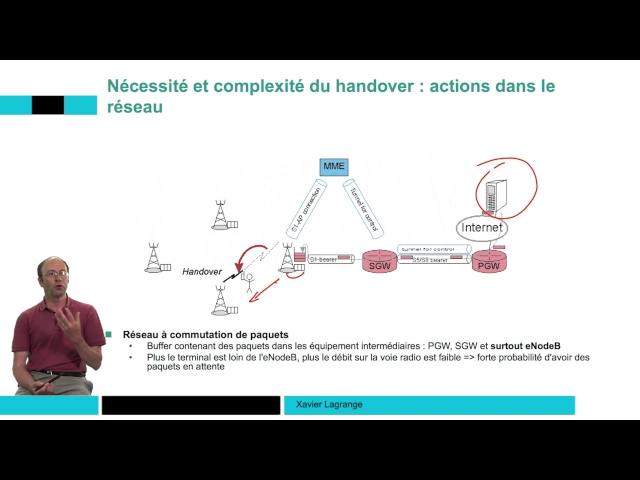

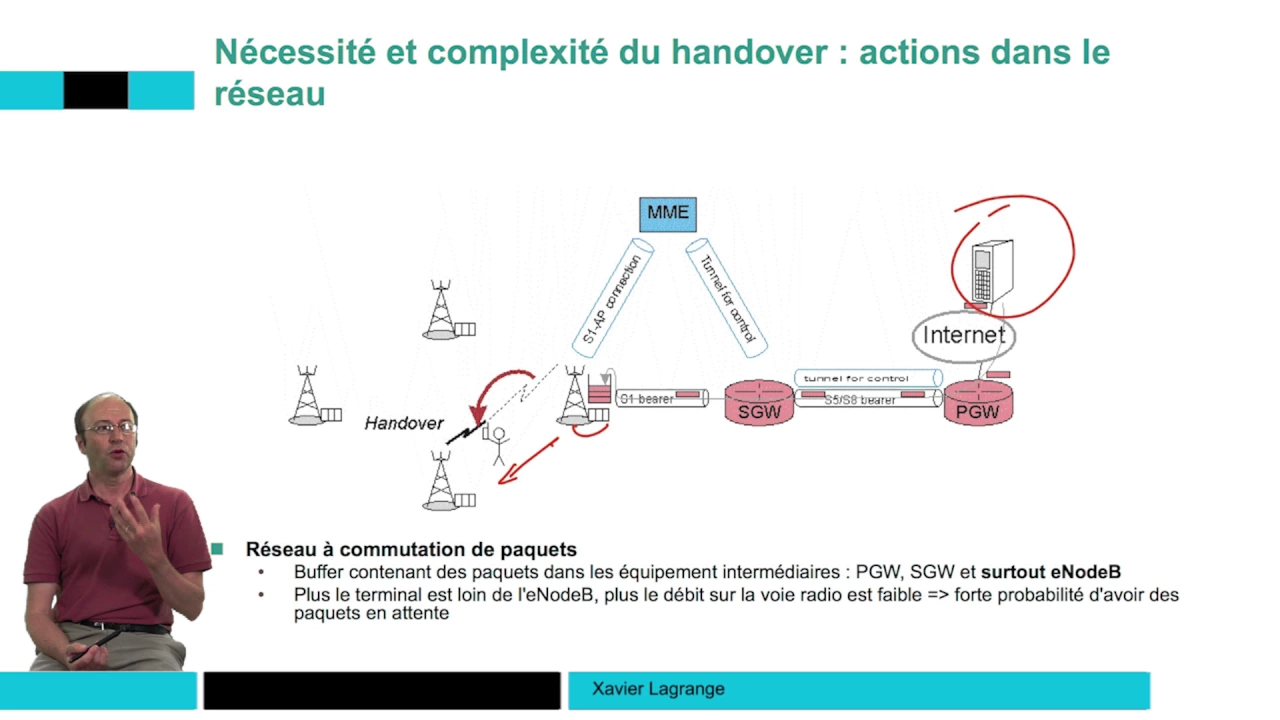

connexion radio mais pas uniquement il y a entre les inod B sgateway pgateway des tunnels ou des connexions il va falloir transférer le tunnel ou le bereur S1 entre in BS Gateway et aussi la connexion S1 AP mais ce n'est pas la seule chose si nous nous rappelons que l'utilisateur est vraisemblablement en train de d'effectuer consulter une page Web ou par exemple de regarder un serveur vidéo le serveur envoie des paquets contenant le flux vidéo lorsque la personne se déplace on l'a dit elle va s'éloigner de la station de base et le débit va diminuer
ce qui veut dire que vraisemblablement la station de base l'inod be va être obligé de mettre en buffer des paquets en attente de pouvoir les transmettre on a dans chaque station de base un buffer qui contient des paquet à transmettre et le buffer le plus important se trouve dans l'inutbi parce que c'est là sur l'interface radio qu'on va avoir le goulot d'étranglement dès que le terminal est loin de l'inod be le nombre de paquets en attente augmente il faut éviter de perdre ces paquets on résumer le handover est une opération complexe puisqu'il faut transmettre transférer
la connexion radio transférer aussi les tunnels il faut faire cette opération ni trop tôt ni trop tard et il faut que l'inod B cible et suffisamment de ressources radio pour accueillir le terminale si la cellule est saturée et que il y a pas de débit disponible parce qu'il y a beaucoup de monde qui fait des échanges il est peut-être pas très judicieux d'accueillir un nouveau terminal ce sont des choix complexes qui sont fait par les opérateurs si on regarde ce qui a été prévu dans la norme il y a deux types de handover le handover

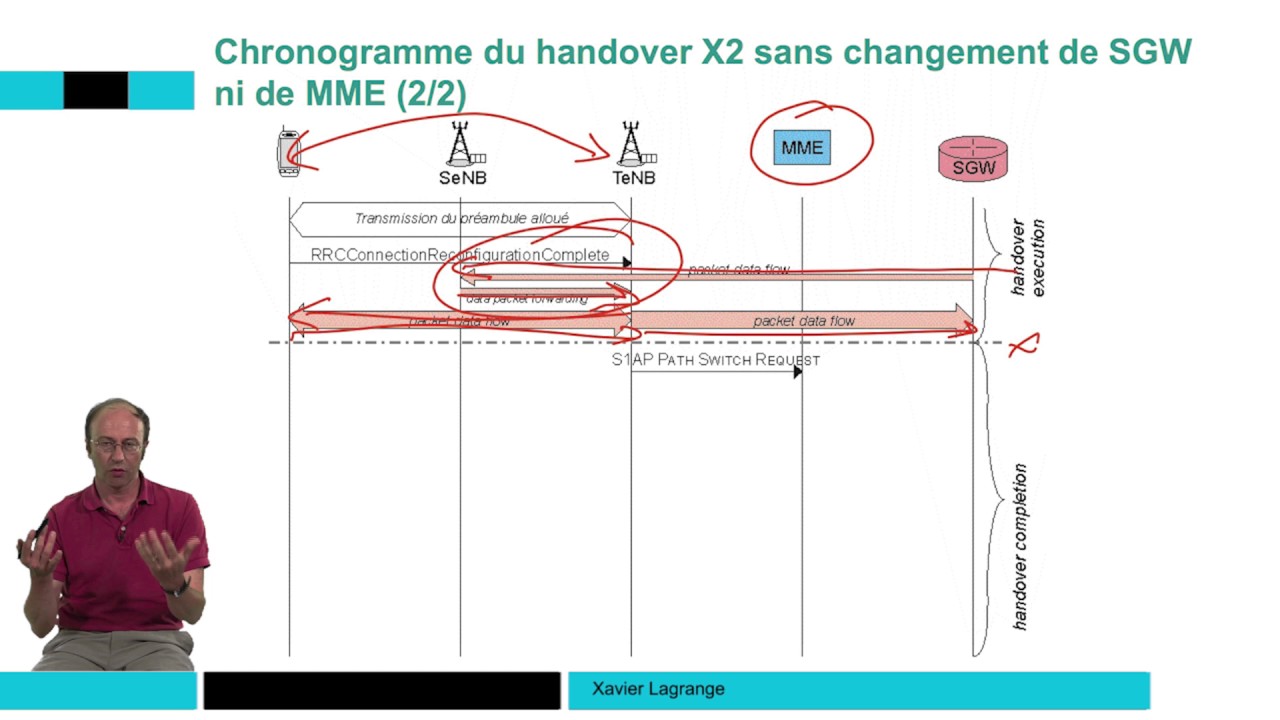

qui utilise une interface particulière nouvelle dans la 4G c'est l'interface X2 entre deux inod B on appelle cela le enover X2 dans ce cas et bien la file d'attente des paquets donnée va être transféré du source inodb c'est-à-dire l'inodb qui gère le terminal avant le handover vers l'inotb cible ou target inotb il n'y a donc quasiment pas de coupure de la connexion et pas de perte de paquets puisque les paquets en attente sont transférés du sourcinod B vers le target inodb si nous considérons l'autre handover c'est le S1 en par exemple s'il y a pas
possibilité de d'avoir une interface X2 à ce moment-là il y a un transfert du breur S1 et il y a des mécanismes pour retransférer les paquets en attente mais cel-ci sont plus complexes donc il y a plus de risque de perte temporaire de paquet nous verrons ces différents Andover plus en détail dans la suite pour un petit peu synthétiser et compléter ce que nous avons vu dans le handover il y a d'abord une phase préalable qui est celle de remonter des mesures cette phase est très importante mais elle est préalable au hondover ensuite il va
y avoir une phase de préparation une fois que la décision de randover est faite à l'intérieur du réseau le réseau va préparer tout ce qu'il faut pour recevoir le mobile dans la nouvelle cellule c'est ce qu'on appelle donc handover preparation ensuite il y a la phase de d'exécution handover execution on va envoyer au terminal l'ordre de changer de cellule on va également rerouter les paquet modifier les tunnels les connexions vers l'in B cible et une fois que le terminal est récupéré si on peut dire sur la nouvelle cellule à ce moment-là on va libérer les
ressources sur l'ancienne cellule c'est la phase de terminaison du handover ou Andover completion [Musique]
