o Olá pessoal sejam bem vindos a mais um vídeo aula do curso rápido Henrique Reis e nessa vídeo aula eu vou mostrar pra vocês como é que vocês podem fazer a calibração duas escoamento não permanente com dados reais de monitoramento de nível tem uma determinada aula ou determinado ponto é que foi feito o monitoramento registro dessas variáveis antes de começar a ser vídeo aula eu vou pedir para você se inscrever no nosso canal e ativar o Sininho caso queira receber as notificações do nosso canal e atualizações também tá bom então vamos lá e E aí
é bom a calibração no rack raiz é bem simples a calibração é exatamente fazer a comparação dos dados simulados Pelo modelo com os dados observados então para você ficar livrar o modelo você precisa de dados observados dados de monitoramento que é o que eu apresentei aqui para vocês eu coloquei na pasta dados essa carta que dados a costa nível nessa parte aqui tem um arquivo Coqueiro Seco que é são Dados reais de um sensor de nível que foi instalado nessa nessa região na no município de Coqueiro Seco que a município ribeirinho a Laguna Mundaú que
tá na margem Oeste eu vou mostrar depois no mapa onde é que fica localizado esse município Então aqui tem os dados é proferido simulação que é em janeiro de 2017 Até final de Fevereiro certo então a gente vai usar esses dados aqui para fazer a comparação dos resultados do modelo vou vou Oi gente vai abrir o projeto tá então Faro o projeto Mundaú RJ que é o que a gente vem trabalhando E para fazer a calibração do próprio modelo rack reais é preciso inicialmente colocar esses dados para dentro do sistema os dados observados para dentro

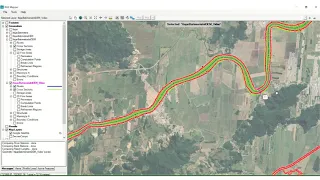

do sistema e depois definir que você vai usar essa seção transversal para fazer a comparação dos resultados é bem simples Então vamos inicialmente importar esses dados observados para dentro do sistema antes disso eu preciso saber onde exatamente está esses dados né quando qual é a localização espacial desses dados observados como eu falei esses dados foram monitorados na cidade do município de Coqueiro Seco e eu vou aqui através do rapper mostrar para vocês Qual é a seção transversal Ah e está localizada no município de Coqueiro Seco aqui vocês tão vendo aqui em qualquer um seco e
essa seção transversal ela foi feita aqui ó exatamente para pegar e comparar com os dados que foram monitorados em Coqueiro Seco então anota aí o número da seção transversal é a 4306 7/43 067 então nessa seção transversal que eu vou adicionar os dados observados de nível da água que foram monitorados aqui ó em Coqueiro Seco vamos lá então eu não vou abrir aqui os dados de entrada na da simulação de regime não permanente onde a gente colocou as condições de contorno estão aqui as condições de contorno condições de contorno de montante de água vazão condição
de contorno de jusante que a maré e eu vou colocar agora os dados observados estão aqui vocês observam aqui as abas né baú dele com bichos condições de contorno condições iniciais dadas na neurológicos e e deita você já dados observados só vem aqui no Observe deita e não tenho nenhuma seção transversal nenhum Live Station aqui adicionado então eu vou adicionar aqui primeira no select with stations eu coloco aqui e vou selecionar a 43 067 que é onde eu tenho né a estação a seção transversal onde eu tenho os dados no litoral Então vem aqui adiciono
do ok E já tem uma estação aqui ó um vídeo estejam location adicionado Agora falta colocar os dados estão tem posso ter três tipos de dados que seria os níveis observados vazões observadas ou Cuba Chávez observadas nesse caso eu tenho os níveis né então seria o observar stages então eu vou editar ó e vou adicionar agora a minha tabela tão e a minha tabela taco Excel não é o são os dados observados no Excel é E aí aqui no rack raízes aqui no rack raiz o tem o essa opção que seria a fonte o dss
é um arquivo binário do Rap raiz eu não vou escolher essa opção de escolher a opção table certo então tem bobo ele vai apresentar já uma tabelinha para eu adicionar os dados vejam que uma observação muito importante por padrão ele já coloca aqui a data Inicial que seria a data de simulação já Primeiro de Janeiro 2017 zero horas beleza é o que a gente tem o e os dados entre pode definir um intervalo de tempo então intervalo de tempo uma hora que é o que a gente tem também aqui ó tem uma informação a cada
uma hora tá então é só que a gente pode fazer aqui qualquer colar e resolveu a história Então vem aqui ó selecione os dados contra você marca a coluna contra o ver as informações de alguns ser adicionados automaticamente agora existe uma limitação aqui no rack raiz porque nos dados observados a gente não pode inserir mais do que ser informações Então como esse dado é o horário esse dado só vai até 5 de Janeiro de 2017 as três horas então é veja o que eu tenho muito mais informações eu tenho informação até dia vinte e oito
de Fevereiro e aqui eu só consigo copiar e colar até os cinco de Janeiro porque os dados são horários e só tem 100 ordenadas é para serem inseridos aqui nos dados observados o santo vocês podem fazer é diminuir o intervalo de tempo sei lá colocar uma informação a cada 6 horas e só que isso vocês vão ter que trabalhar aqui no Excel né e colocar uma informação a cada 6 horas para colar aqui no leque reais ou deixar assim e depois a gente simula e exporta para Excel e com faz a comparação aqui no Excel
entre os dados observados e os dados simulados que a gente copiou e colou do rack raspar o Excel tá então eu vou deixar assim desse jeito tá pessoal vou deixar do jeito que tá aqui e eu vou agora dar um ok né para inserir as informações do ok e as informações já foram inseridas tá aqui ó para essa seção transversal 4306 sete eu tenho uma tabela com uma informações já da do nível observado eu vou aplicar Vou salvar aqui essa esses dados de condição de contorno e fechar E aí eu já tenho inserido os dados
de de observados na de níveis para aquela seção transversal que eu te monitoramento e quando a gente insere esses dados observados a gente precisa fazer uma simulação novamente Para incorporar esses dados observados nos resultados tá então para fazer simulação a gente vem aqui de novo aí simulação e regime não permanente ó e vai adicionar essa localização essa seção transversal vai adicionar para computar os resultados nesta sessão então vocês vão vir aqui em options esteja em flor alto. Locations estão localização de saída de nível e vazão que a gente vai adicionar agora a sessão 43016 7
que a sessão a gente tem os dados observados Então eu quero que nesta seção o modelo ele compute grave as informações de saída do modelo Então vem aqui do ok e vou mandar ele vou salvar aqui só vai se plano e mandar ele calcular e ele vem processa isso aqui é só um aviso tá que ele tá dizendo que o os dados de condição de contorno Os dados aqui observados nesta seção as unidades né as unidades não encontradas o Tag é só um aviso não tem problema em hoje em dia de frio querem metros então
ele já vai saber quem metros então que ele tá fazendo simulação novamente nessa relação não vai mudar ele só vai inserir essa informação nova de observado né dados observados estão ali agora para fazer uma simulação e agora tá fazendo a o pré O pós-processamento que é gravando os resultados bom então já tá gravando os resultados gravou posso fechar essa janelas e agora eu já tenho os dados observados incorporados na simulação tá no pós-processamento como é que eu faço a comparação aqui no rack raiz é muito simples a comparação vocês podem vir aqui ó em flocos
esteja em flor radiografics seus hidrogramas de nível e de vazão que a série temporal então ele vai abrir o pós-processamento e eu vou selecionar agora eu vou selecionar a estação que eu simulei que é apareceu aqui ó 4306 sete então vou clicar aqui e aqui a gente vai fazer a comparação eu vou só baixar tem muito gráfico no tem muitas linhas aqui nesse gráfico Então eu só vou mostrar vou tirar o a vazão a vazão observada e vou deixar só o nível calculado né o nível calculado no sábado o nível observado tá em preto vocês
também aqui ó pode ser ver esteja em preto e o nível calculado pelo reggae está em em azul eu vou dar um zoom aqui pra vocês observar a correspondência Olha que legal o nível azul é o nível simulados Pelo modelo vocês observam aqui que no começo da simulação tava zero porque foi a minha condição Inicial e depois a gente né Depois de alguns ciclo de Maré o sistema ele chegou exatamente né e em valores próximos ao real tão sempre vai acontecer isso né já sei que vai ter uma condição Inicial essa condição Inicial ela pode
estar afastada do que a realidade e aí o modelo ele vai levar alguns ciclos para que esse nível ele se aproxime da realidade como vocês podem ver aqui ele levou uns em alguns ciclos né que uns três quatro ciclos de Maré mas depois disso ó olha a correspondência entre a linha preta e a linha azul tão muito perto as linhas quer dizer que a nossa calibração tá muito boa a gente observa aqui ó só a comparação até o dia cinco infelizmente na linha preta só vai até o dia cinco que é o alimentação em função
da alimentação dos dados observados a gente só pode colocar sem ordenadas não dá para colocar todas as ordenadas aqui do período de simulação Mas seria possível né fazer uma copiar né as tabelas aqui ó vamo pegar a copiar essa série temporal né e levar isso para o Excel nakita uma tabela só que a gente consegue ver as tabelas então dá para copiar né essas informações eu copiar aqui tentar copiar e levar para o Excel para a gente fazer uma comparação desses resultados como vocês estão vendo aqui ó e para fazer a comparação é então é
muito simples certo então é uma ferramenta bem tranquila né de fazer essa comparação então e no Excel você pode fazer a comparação do período tudo e usar por exemplo alguns indicadores para ver a o nível de correspondência como por exemplo a correlação alguma algum indicador que avalia a correlação você tem um 400 de determinação também pode ser usado Pode ser que mexe também pode ser usado também muito bom é o acento de neve para fazer essa comparação só que a Eu recomendo né eliminar esses três primeiros dias aqui os dois primeiros dias tirar para fazer
a comparação do segundo dia em diante porque se primeiro dia aqui o primeiro segundo dia estão contaminados pelo efeito da condição Inicial Como já falei para vocês Ah tá bom Espero que vocês tenham entendido bem né como é que a gente faz a comparação dos dados observados os dados de simulado aqui no rack Raiz e o lanço um desafio para vocês aqui é eu quero que vocês né tenta em calcular o coeficiente de determinação com essa comparação dos dados observados e simulados pelo rappi Raiz e coloque aqui nos comentários Qual foi o R2 não é
o quatrocentos e determinação o que você conseguiu fazer no seu para sua simulação é lembrando que o de acordo com a rugosidade que a gente vai escolhendo a gente pode e melhorando o resultado então vocês podem ir mudando a rugosidade ao longo das seções transversais e Observar se há correlação ela está aumentando então e eu o desafio é esse é ver quem conseguiu uma maior correlação Então coloca aqui no comentário nos comentários Qual a correlação que você conseguir encontrar tá bom Espero que vocês tenham aprendido e bom trabalho para vocês um abraço
