[Musique] donc nouvel outil pour décrire un système ce qu'on appelle la méthode SADT donc SADT ça signifie systemme analysis design technique donc ça VI de l'anglais et en fait c'est une méthode qui permet de décrire des systèmes complexes c'estàdire des systèmes plur technologiques on va retrouver à la fois une partie mécanique une partie électronique une partie automate et cetera donc c'est une méthode en fait descendante ça veut dire qu'on va regarder du coup les fonctions notre système et on va faire en quelque sorte des zooms sur ces fonctions donc on va partir de la fonction

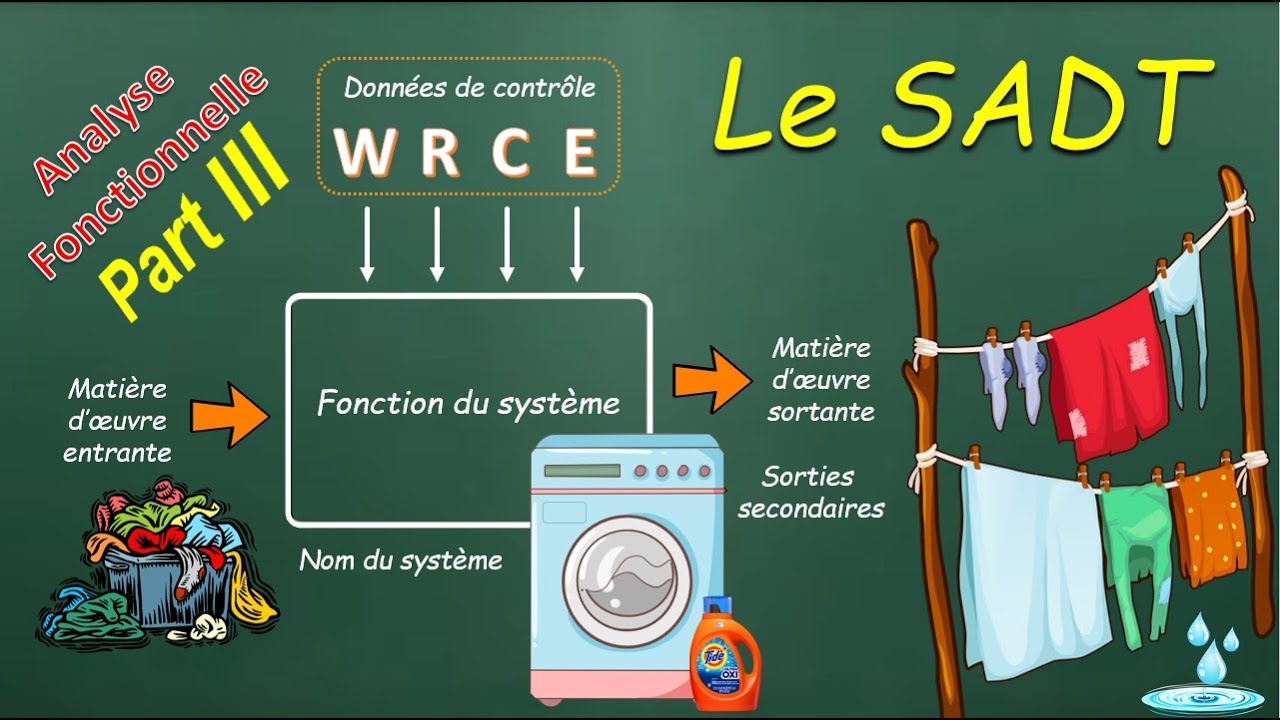

principale ce qu'on appelle le niveau à0 et on va décrire cette fonction principale donc on a vu que dans le diagramme betacorn ça permettait d'énoncer le besoin la pof ça permettit de classer les fonctions par rapport aux éléments du méliu extérieur maintenant le SADT ça va nous permettre vraiment de définir une fonction et de l'analyser de manière plus précise donc ma fonction c'est ce que j'appelle aussi la Vale ajoutée d'un mécanisme c'est-à-dire que dans mon diagramme SADT je vais dessiner une boîte avec ma valeur ajouter ma fonction principale en bas je vais définir le nom
du système que j'étudie et du coup ici à ma gauche je vais détailler du coup ce qu'on appelle la matière d'œuvre entrante et de l'autre côté ce qu'on appelle la matière d'œuvre sortante en quelque s cette matière d'v en 30 c'est l'état initial du système c'est dire c'est mon système à avant de créer de la valeur ajoutée c'est mon système est à zéro une fois que j'ai effectué ma fonction une fois que j'ai rajouté une valeur ajoutée je vais avoir en sortie mon système en matière d'uvre sortante c'està-dire l'état final de mon système ou de
mon mécanisme entre les de du coup il s'est passé la fonction principale et donc du coup là on a dit que j'ai étudiaé le niveau A0 c'estàd que plus tard on pourra définir des diagrammes SADT de niveau A1 A2 A3 qui en fait vont définir les fonctions primaires de ma fonction principale en haut ici donc je vais avoir ce qu'on appelle des données de contrôle et je vais vous détailler un peu ce que signifie ce W ce C ce r et ce donc on va retrouver quatre grandes familles donc noter W ça va être l'énergie
utilisée pour créer la valeur ajoutée donc W c'est un une lettre qu'on utilise aussi en physique pour désigner l'énergie r ça va être les réglages effectués par l'utilisateur c'est nous même qui allont agir sur le système pour permettre un fonctionnement adéquat on va retrouver la variable C c'est les paramètres réglés en usine donc ça c'est généralement des paramètres qui sont dans des dossiers techniques vous avez pas forcément accès à chaque fois aux paramètres réglés d'usine mais il faut savoir qu'ils existent et eux c'est les contraintes d'exploitation nécessaires au bon fonctionnement du système c'est-à-dire par exemple
si je conduis une voiture j'ai besoin de rajouter de l'essence du carburant pour pouvoir faire fonctionner ma voiture toutes ces données de contrôle donc on les retrouve dans le ST et ça nous permet de faire une liste en quelque sorte de tout ce qu'on impose au système pour fonctionner correctement [Musique]
