Ensaio da Resistencia ôhmica da bobina do transformador. Ajudem o canal. pix 19.095.192.0001-95

Olá pessoal sejam todos bem-vindos a nossa aula de manutenção preventiva em transformadores Nesta aula O tema será medir a resistência ôhmica das bobinas do transformador na fábrica né a resistência do enrolamento do transformador ela é medida para garantir uma fabricação apropriada e para calcular as perdas do condutor em campo que é o nosso caso essa medição ela é realizada para avaliar possíveis danos no nos enrolamentos tais como curto circuito entre eles ou entre espiras circuitos abertos problemas de contato e também para avaliar a condição do nosso computador de tap é importante frisar que né que

a medição do lado da Média tensão nós temos um Tap então a medição na resistência das bobinas ela precisa ser feita em todos os taps por exemplo é transformador com sete Tapes precisa fazer do tap 1 top 2 top 3 top 4 top 5 top 6 Top 7 Então eu preciso fazer toda essa varredor da Resistência pelos taps e a medida né é um dos métodos de Diagnóstico né do para verificar algum problema no transformador e nós temos também pessoal aqui que é importante né uma teoria né fala sobre a resistência elétrica dos Rolamentos do

transformador ele é uma grandeza que não deve se modificar ao longo da sua vida útil né sua alteração ela poderá significar falhas ou defeitos como mau contato em conexões dos computadores ou um curso de 80 espiras avaliação né a medição dessa resistência elétrica ela constitui um método bastante eficiente na variação do estado do equipamento quando sua energização assim como em caso de pesquisas de defeito nas plantações corretivas é o objetivo né medir essa resistência elétrica do seu relacionamento transformador comparando com os resultados obtidos por causa de ensaios da recepção de fábrica e também quando não

temos essenciais de fábrica é sempre manter um histórico dela E caso tenha um discordâncias né maior que 5% né Nós precisamos verificar alguma pesquisar essa normalidade né pode ter uma espinha em curto número é incorreto de espiras entre outros problemas a principal causa né dessa das Diferenças de medição de resistência ôhmica geralmente é mau contato nos terminais e observe-se que muitas vezes né esse contato de da Resistência ele pode apresentar valores significativos se comparado com os enrolamentos principalmente do lado da baixa tensão nós precisamos também né pessoal é realizar a correção né da temperatura né

que a resistência elétrica dos enrolamentos ela varia com a temperatura para que se tem uma base comparativa a existência elétrica dos enrolamentos ela deve ser referida é uma mesma temperatura para se avaliar é os resultados deve ser feita essa correção dos valores em homens obtidos para temperatura de referência que é de 75 graus Celsius são utilizadas para o rolamento de cobre através de uma forma que a gente vai estar vendo aí ao longo do nosso treinamento Primeiro passo é realizar a retirada dos cabos da baixa tensão e os cabos da média de atenção então transformador

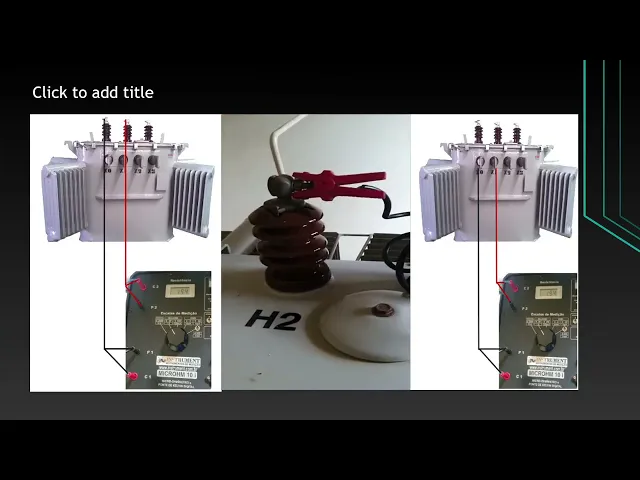

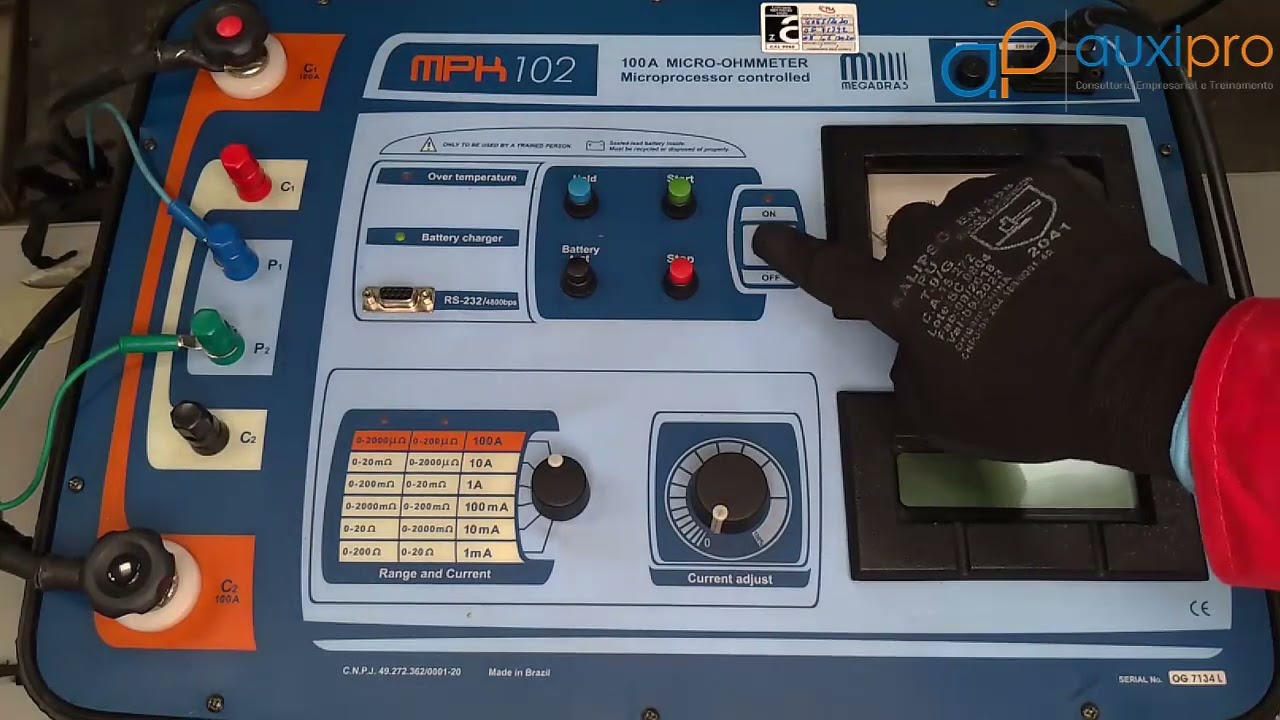

meu está isolado tá dizendo Vou precisar também de um termo hidrômetro e do meu equipamento que vai realizar a medição dessa Essência homem que é o micromímetro da instrumento e ponto de Kelvin digital eu vou pegar meu carro ele tem os Bornes banana os conectores de banana onde vou colocar em C1 C2 e P2 e o outro cabo eu vou conectar em C1 e P1 primeira medição que nós vamos estar realizando vamos estar realizando o nome de a resistência ôhmica das bobinas do lado da Média tensão então o primeiro ponto eu vou medir a resistência

entre H1 e H2 Lembrando que o lado da Média ele é fechado em triângulo certo ao realizar a conexão do meu micromímetro nas bobinas H1 e H2 é o meu instrumento ele vai estar medindo uma resistência equivalente uma resistência equivalente de um circuito misto onde eu tenho duas bobinas em série e uma bobina em paralelo com as duas em série então preciso fazer os cálculos né de um circuitinho misto para mim saber realmente Qual que é o valor da minha resistência que está sendo a medida meu instrumento pessoal ele vai estar medindo o quê a

resistência é equivalente então Primeiro passo é realmente nós estarmos realizando apenas a coleta de dados tudo bem a conexão do meu do meu instrumento ao transformador né H1 h1h2 Eu desenhei aqui um circuitinho para ficar mais fácil do nosso entendimento aqui eu tenho aqui ó meu instrumento Eu tenho uma corrente total que está saindo do meu instrumento ele vai chegar e vai se dividindo em duas correntes em corrente e um e a corrente 2 a corrente 1 tá passando pela bobina chamar bobina R1 e a corrente 2 passando pela bobina R2 e R3 Então a

gente vai ver como é que vai ficar esse desenho desse nosso circuito equivalente então aqui pessoal eu tenho o meu circuito equivalente né eu tenho uma instrumento que ele está medindo uma resistência equivalente de r2r então preciso fazer a solução do meu circuitinho misto como eu tinha duas essências em série então vou ter dois R em paralelo com R então a resolução do circuitinho né vai ser uns que divide a receita equivalente que é igual um sobre R + 1/2r um sobre a essência equivalente é igual Vou tirar vou fazer o mínimo múltiplo comum de

r2r então tenho dois R dividido por R Vai dar 2 duas vezes não vai dar dois e dois é dividido por 2R vai dar um vezes um vai dar um então vou ter um sobre a essência equivalente igual 2 + 1 / 2R que eu tenho que um Espera aí esse equivalente é 3 que divide dois R então a minha resistência equivalente né vai ser o quê duas vezes R dividido por 3 é isso essa esse valor de resistência Como é o instrumento vai estar lendo tudo bem então meu valor medido vai ser o quê

duas vezes R dividido por 3 para me achar minha o valor da minha resistência o valor real também é resistência eu vou ter que fazer o quê Vou ter que isolar o meu R na forma então a minha resistência é o valor da minha residência mesmo vai ser o quê 1,5 vezes o valor medido tudo bem voltando aqui novamente para prática pessoal tenho meus cabos que são conectados de H1 e H2 nós vamos estar realizando essa medição da Resistência geralmente a resistência ôhmica ela tá na escala de homens a essencial é única do lado da

Média tensão então eu vou estar ligando aqui o meu instrumento ao ligar o instrumento pessoal corrente elétrica é injetada no enrolamento do transformador e ao medir a corrente atenção o instrumento ele irá indicar o valor dessa resistência homem ele vai atualizando o valor a cada segundo assim que ainda está sendo enrolamento carregado o valor da Resistência se vai estabilizar e representando o valor da nossa resistência do nosso rolamento então vamos esperar um tempinho é de se estabilizar aqui a nossa corrente devido essa essa indutância aí das bobinas É sempre bom esperar aí pessoal um tempinho

até esse valor estabilizar no nosso display a gente vai marcar vamos anotar esse valor então a existência única de H1 para H2 foi um exemplo de 4,36 homens 35 homens o valor que foi medido que o instrumento me indicou de 4,36 homens ele corresponde a resistência equivalente Tá bom então o valor real da minha resistência r vai ser quem vai ser 1,5 vezes o valor medido Então vou pegar esse valor aí de quatro ponto 36 e Vai Multiplicar ele por um ponto cinco Lembrando que nós temos é um circuito misto tá bom pessoal vamos lembrar

lá da teoria anterior aí então o meu valor da minha residência de 6 a 54 homens é o valor real da minha resistência então vou fazer minhas coletas de dados vou fazer essa multiplicação de 1,5 vezes o valor medido para mim ter o valor da minha residência R eu preciso também uma coisa muito importante anotar o valor da temperatura do enrolamento do transformador para posteriormente ou fazer essa correção com a forma para me mandar lá para o valor para a temperatura padrão de teste que é de 75 graus Celsius para mim fazer também os comparativos

dos anos anteriores agora nós vivemos inserir o valor dessa o valor dessa resistência ôhmica aí de 4,48 nossa planilha e vamos fazer também se pegar esse 4,48 ohms multiplicar por 1,5 a gente vai encontrar Qual que é o valor da dessa resistência dessa bobina e posteriormente fazer o cálculo do da correção da temperatura agora nós iremos realizar a leitura de H1 para H3 vamos anotar o valor da temperatura e vamos ligar o nosso micro-omímetro vamos aguardar a estabilização estabilizar essa corrente para posteriormente estar esse valor na nossa planilha Então já deu já o nosso valor

vamos Anotar na planilha e a gente pode também fazer essa multiplicação por 1,5 para encontrar o valor real da resistência ôhmica da bobina de H1 H3 nessa foto aqui pessoal nós estamos utilizando aqui o Tap nós temos aqui ó vai do tap 1 até o Tap 7 né em fábrica na fábrica quando a gente vai fazer a medir a resistência ôhmica do lado da Média tensão então nós fazemos essa medição varrendo todos os tops Então esse ensaio que nós fizemos aí de H1 para H2 H1 para H3 e H2 para H3 nós fazemos isso em

todos os tops bom pessoal agora o próximo passo é nós estarmos realizando a medição do valor da resistência ôhmica da bobina do lado de baixo do lado da baixa tensão vamos notar o seguinte né que do lado da alta tensão a resistência homem ela tá tá em homens as anoridade de homens e na baixa tensão ela está em mil homens devido ao fato de que na as bobinas da Média tensão Elas têm o maior maior número de bobinas por isso que eu tenho uma resistência maior lá da baixa eu tenho o menor número de bobinas

né Aí vem aquela teoria né que a gente aprende lá no quando a gente está iniciando uma faculdade um curso técnico de eletrotécnico de engenharia a gente vê lá sobre as relações de transformação Mas voltando aqui é o nosso as nossas medições a gente vai notar aqui nós vamos medir a essencial de X1 para x 0 que o nosso instrumento ele já vai dar o valor real lx2 para x0 e X6 para x0 então o valor que ele vai estar medindo é o valor da minha resistência homem Diferentemente do lado da médica que tá fechado

em Delta em triângulo tudo bem medir a bobina de x 0 para X2 mesmo procedimento [Música] s para X3 a resistência ôhmica do lado da baixa ela é dada em millions ela vai estar na faixa de 1,8 milhões então aqui eu tenho de 0 a 20 milhões que eu tô apresentando uma planilha que é do ensaio da resistência ao homem dos Rolamentos na planilha aqui eu coloquei a posição do tap posição do meu computador de tapta no Tap 6 que é para 10.800 volts e aqui eu tenho os valores de H1 para H3 deu 4,43

homens de H1 para H2 4,35 homens de H2 de H3 para H2 4,48 ohms e aqui a coleta de dados do lado da baixa e x 0 para X1 1,85 x 0 para X2 1,85 ml para X3 2,14 também tem que anotar que a temperatura do Meio rolamento que é de 21,3 graus Celsius esses uma observação aqui pessoal que são os dados coletados tudo bem agora minha planilha ela tá apresentando a primeira correção que a correção para mim encontrar realmente o valor da minha resistência ôhmica de h1h3 como meu instrumento ele mede um ele está

me indicando uma uma resistência equivalente né de um circuito misto então se eu pegar 4,43 jogar um ph3 e multiplicar por assim que eu tenho 6,64 vou pegar aqui o valor de 4,35 de H1 para H2 multiplicar por 1,5 até 6,52 e pegar no valor aqui de H3 para H2 de 4,48 e multiplicando por um vírgula 5 eu tenho 6,72 agora nós iremos realizar a correção da temperatura de referência essa temperatura de referência uma temperatura de 75 graus Celsius nós vamos utilizar essa segunda essa seguinte forma nós temos essa RT que é resistência de temperatura

de referência é igual a RM que a resistência medida que multiplica pela temperatura de 235 graus Celsius isso aí é para enrolamento de cobre mas a temperatura de referência que divide a minha temperatura de 235 graus Celsius mas a temperatura do teste no nosso caso é de 21,6 graus Celsius e aqui pessoal nós já temos a nossa planilha completa com os valores corrigidos então aplicar na minha fórmula lá eu tenho lá aqui meu RT é igual RM que multiplica t + t desenho que divide T + TM o t é o meu valor de 235

graus Celsius para o enrolamento de cobre o TT é 75 graus Celsius certo e o TM é a minha temperatura do meu Ensaio que é que eu registrei que é de 21,3 graus Celsius aplicando a fórmula substituindo os valores na formas eu vou ter que RT = RM que multiplica 235 + 75 que divide 235 + 21,3 eu vou chegar no valor de 1,21 então eu tenho que meu RT e a resistência RT vai ser igual a RM que multiplica 1,21 Então vou pegar o valor aqui a de 6,64 e multiplicar por 1,21 eu vou

encontrar o valor de 8,03 vou pegar o valor de 6,52 e multiplicar por 1,21 vou encontrar o valor de 7,88 e assim por diante do lado da Baixa a mesma coisa vou pegar o valor de 1,85 e multiplicar por 1,21 vai ter o 2,23 homens pegar o valor de 2,14,21 2,58 homens aqui eu tenho o meu valor corrigido minha temperatura de referência que é o de 75 graus Então pessoal fica essa aula né próxima aula vou fazer o ensaio de o ensaio de resistência de isolamento do transformador então até a próxima fiquem com Deus Deus
