Ensaios elétricos em Cabine de MT.

o Olá pessoal sou Daniel engenheiro eletricista ação de energia essa semana eu preparei um bate-papo sobre cabines e média tensão veremos agora Quais são os principais instrumentos para realizar uma manutenção preditiva e preventiva de uma cabine de média tensão Aqui nós temos alguns instrumentos que nós vamos estar realizando os ensaios na cabina de meditação porque nós podemos ver o microhmimetro ou TTR o megômetro é um detector de tensão terrômetro ou uma câmera termográfica nesse primeiro vídeo da série nós falaremos sobre resistência elétrica que foi um tema muito comentado do nosso canal veremos hoje um instrumento

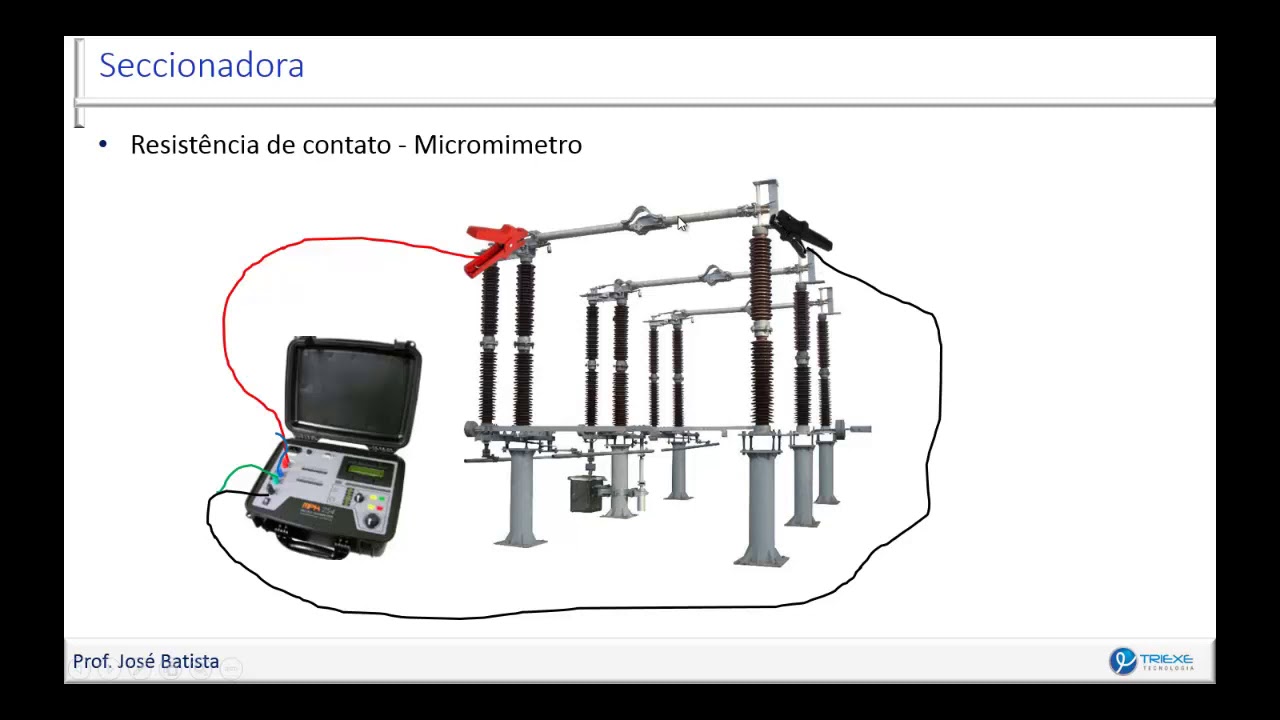

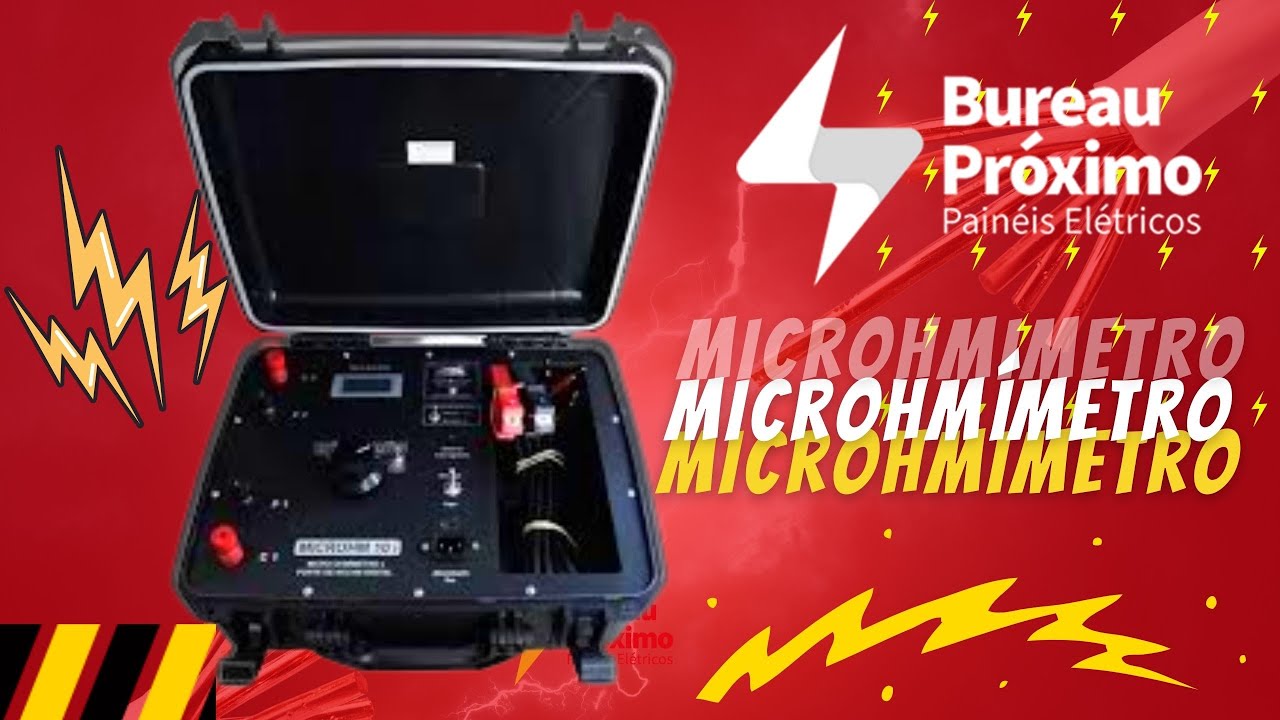

denominado de microhmimetro que é o micrômetro qual sua função e quais os ensaios que eu posso estar realizando com ele numa cabine de velha O que funciona esse micrômetro digital e nós fazemos os ensaios nas cabines nem de média tensão e um dos equipamentos que nós utilizamos é essa maleta aqui ó essa caixa que é um micrômetro ele mede resistência ôhmica Quais são os ensaios que eu vou fazer com Esse instrumento medir a resistência ôhmica uma das chaves seccionadores é o fecho a chave realiza a medição para mim ver a resistência de contato ideal que

a resistência de contato seja zero né o mais baixo possível faça a medição da Resistência ôhmica dor dos contatos do disjuntor o ideal também que seja mais baixo possível vale a pena neste momento fazemos um ensaio prático de um disjuntor de caixa moldada que terá o mesmo conceito do disjuntor de média tensão note-se o seguinte para realizarmos este ensaio nós devemos realizar a desconexão do lado do montante do lado jusante do disjuntor deixar esse disjuntor isolado para realizar o teste e temos um valor correto da resistência de contato do mesmo é Olá pessoal vamos fazer

um ensaio aqui vou fazer um ensaio vou medir a resistência ôhmica de ser disjuntor aqui da WEG de 150 amperes eu quero medir qualquer resistência que eu tenho de contato interno aqui ideal que essa receita de contato ela seja baixo e geralmente lá ela vai ser baixo como disjuntor é novo e para isso eu preciso tá utilizando o que 1 micrômetro um eu vou conectar ele aqui no no meu terminal meu parafuso e o cabo P2 P2 no outro parafuso e quando eu vou fazer uma uma medição de resistência elétrica nós sabemos o que nas

aulas passadas que a resistência elétrica ela varia com a temperatura por isso que eu tô aqui com instrumento com Esse instrumento de medição que eu ter micrômetro eu vou sempre tá o quê registrando a minha temperatura de teste para depois fazer o que é uma correção com a forma a condição com a forma nós vamos verificar uma próxima aula agora eu vou medir a minha resistência é de contato o disjuntor já está fechado eu vou o que até uma chave seletora aqui ó tá na escala de homens vou passar para escala de milhares eu já

consegui uma leitura de 10 aproximadamente 10 milhões aqui tá voz para estabilizar um pouco lá 8:00, 3 milhões mas teve bom considera 8,3 8,2 milhões eu vou desligar um instrumento vou fazer a conexão diretamente no barramento resistência ok uma resistência menor então novamente um instrumento o seu moto Olha só quanto que foi resistência vamos dar uma escala linha aqui ó e a resistência pessoal caiu muito foi para casa lá dos micromys teu 497 micro-ondas por quê que deu essa essa esse valor de resistência menor porque eu fiz uma conexão diretamente no barramento né e propositalmente

eu deixei um pouco aperto então nós atenção a importância do aperto das conexões né se eu tenho um mau aperto e eu acontece até uma essência mais elevada vai acabar tendo problemas elétricos em nas conexões né tempo é problema de carbonização neste ensaio de resistência de contato notamos que no primeiro ensaio a existência foi de oito meses após a conexão diretamente do pagamento nós tivemos uma resistência de contato da ordem de 0,4 M ovos ou seja 16 vezes menores notamos sim a importância do Rei aperto de com um lugar perto no mato uma manutenção preventiva

e e vamos agora pessoal também o ensaio da resistência da medida da resistência em transformadores onde nós estaremos executando a medida do valor da resistência do lado da baixa e da Média tensão notamos também que devido a temperatura que a resistência elétrica ela tem essa variação com a temperatura a importância de se anotar o valor da temperatura para posteriormente realizarmos a correção Qual forma nós fazemos também a medição da resistência ôhmica das bobinas do transformador ensaio Zinho aqui básico né então o que que eu tenho lá no primário do transformador eu tenho os meus enrolamentos

H1 H2 H3 que o lado do primário do lado do meu secundário que a380 tem X10 X1 X2 e X3 que é o fechamento o meu transformador E aí e como é que eu faço pessoal para medir geralmente é realmente não né É e eu vou medir o que a resistência ôhmica de H1 e H3 Então vou medir essa essa bobina que a resistência ôhmica dessa bobina de H1 H3 o que que eu faço e no terminal ou conector lá no H1 um e outro terminal eu vou conectar lá no larga três conectei H3 que

eu fazer eu vou lá no meu instrumento é que já conexão eu vou ligar ele ele vai me dar um valor de resistência ôhmica aqui no meu instrumento certo geralmente vai estar em homens depois coloque o segundo passo vão medir a resistência ôhmica de H1 H2 de H1 para H2 depois eu vou medir DH três para a dois então fiz o que a mesma edições da minha resistência ôhmica de H1 para H3 Bom dia dá um para H2 e DH 3 para 2 Eu fiz essas medições do primário uma coisa importante pessoal é eu tá

utilizando o termohigrometro para mim medir Qual que é a temperatura do ambiente no na hora do meu Ensaio por que que eu preciso medir a temperatura ambiente porque a resistência ela varia com a temperatura então como eu vou precisar ter um histórico porque apreciando eu fiz o ensaio aqui o próximo ano eu vou fazer outro ensaio então se você tem um comparativo para mim ter esse comparativo bacana preciso sempre ter o que Fazendo a correção da minha temperatura por essa forma aqui a gente vai vir numa próxima aula depois que eu fiz a medição da

minha resistência do lado do primário eu vou medir a resistência ôhmica nas bobinas o secundário e Então como que eu faço essas medições e eu vou medir o que de x 0 para X1 e amizade vai entrar em torno de mil e homens a resistência elétrica dos enrolamentos do transformador ela é uma grandeza que não se pode modificar ao longo da vida útil do traço né sou alteração a pode ir no shopping é falhas defeitos como o mal contato em conexões de computadores ou até um curto-circuito entre as espiras é a medição da resistência elétrica

ela constitui o método bastante eficiente né Na avaliação do estado do Equipamento ok pessoal nós temos um laudo né aonde nós estamos realizando a medição da resistência da bobina de H1 H2 e temos o valor Zinho aqui né esse também é um micrômetro também na intro aí nós temos o valor que não na essência do display o a medição do lado da meditação do 13.800 volts é que eu tô medindo aqui a resistência da baixa tensão de x 0 para decisão eu tenho que o valorzinho' que de 1,85 na escola de Myles bom pessoal neste

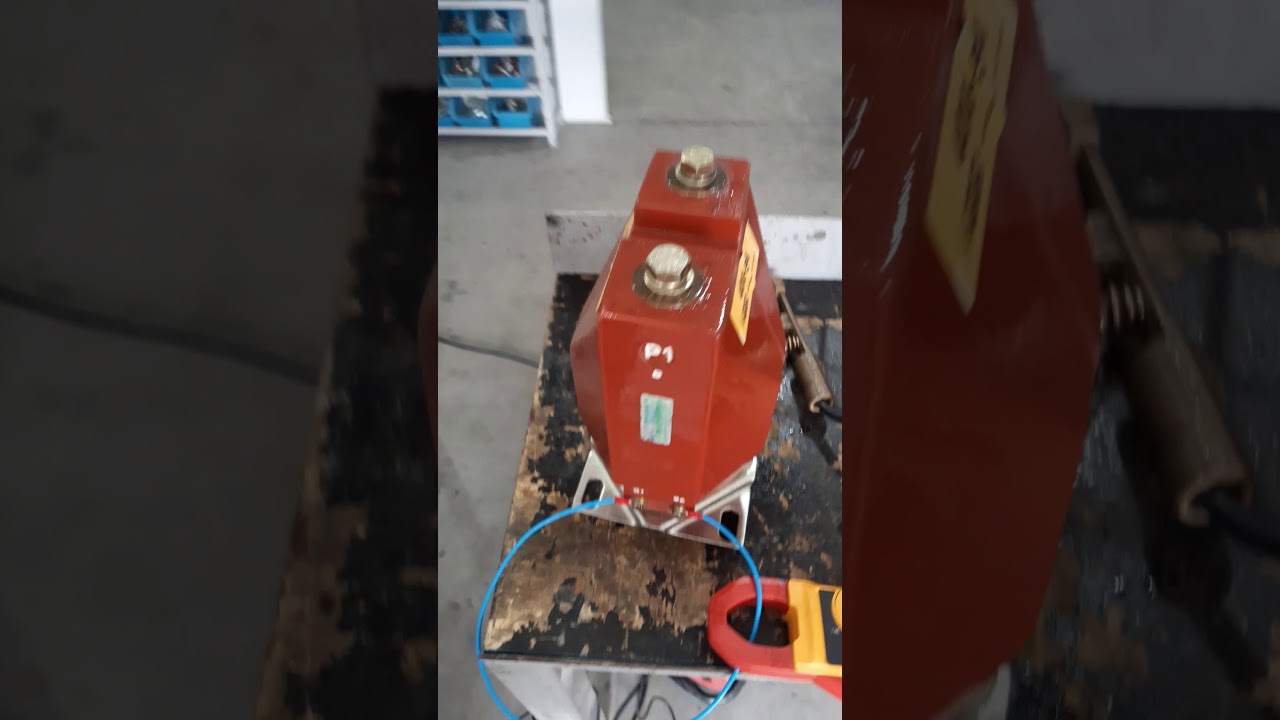

pequeno vídeo aí nós entendemos o que que é um micrômetro qual sua função e quais são os equipamentos que nós realizamos ensaios dentro de uma cabine de média tensão Ah eu esqueci também que falar que fazemos também pedir a bobina dos transformadores de potencial também faz essa medição sua conferência da Resistência ôhmica uma coisa importante o pessoal do É sim instrumento é quando for realizar a desconexão do equipamento eu preciso fazer ela com o instrumento desligado não desliga o instrumento faço a retirada dos cabos e coloca os cabos para medir a resistência a única das

outras bobinas tudo bem Fica a dica aí pessoal tão próxima aula nós vamos estar realizando o ensaio também do nosso amigo que o transformador nós vamos estar realizando um ensaio de resistência de isolação o transformador teremos também comentando sobre o índice de polarização e o índice de absorção do transformador até a próxima muito obrigado
