fala fala galerinha aí do YouTube sej muito bem-vindos aí no canal aí do tit PX Tá bom por aqui é o Guilherme ok que a fa do cidadão a os aqui por São José do Rio Preto tá bom ah com grande satisfação a gente apresento mais um vídeo para vocês hoje de uma IAG aí de quatro elementos Tá bom por aqui indicativo de chamada px2 ru 5683 fazer um vídeo um pouco diferente a pegada vai ser mais pelo computador aqui tá gravando a tela e explicando aí os detalhes aí para vocês Tá eu espero que
o áudio fique legal porque eu tô injetando o áudio do rádio diretamente no computador e daí gravando eu não tenho nenhum aparato de som com mais qualidade do que o mic do do meu rádio Aqui tá o Radiola aí o o RP 80 aí com modificação no Mike aí utilizando el TR hein lá no canal do Leonel lá tem Tem essa essa essa dica aí ele ensinando como fazer fica bacana tá Ah e mandando um abraço ali pro J Luiz ali tá e que fica em 2725 lá outro dia Encontrei lá ele é um inscrito
do canal hein um forte abraço para você J Luiz grande satisfação a espero que em breve a gente possa se reencontrar aí nas frequênci hein Tá bom Agora eu vou apresentar para vocês tá as medidas da antena tá já tudo detalhado PR quem quiser já pegar isso e pronto legal aí para quem quiser informações mais profunda um pouco aí você permanece no vídeo que eu vou passando as dicas Tá e agora nosso primo elemento aí né o nosso refletor Aí temos ele localizado aqui nessa local aqui da imagem tá bom ah 5,42 C aí Total
entre uma extremidade e outra ah localizada aqui no no meio aí da antena temos o nosso o irradiante a o drive 2 m 66 cm e 5 mm aí para cada lado Ponto Central onde é alimentado 2 cm aí espaçamento aí entre os elementos aí positivo e negativo vamos se dizer assim tá para ficar mais fácil de entender tá esses 2 cm aí aguentam aí uma potência até que razoável tá a isolação entre eles se for colocar muita potência que não é o caso dos 11 M né vai ter que afastar um pouquinho mais os
elementos aí hein nosso primeiro diretor aqui ó localizado próximo ao drive 4 m cm e nosso diretor número 2 4,70 cm aí ele é 5 cm menor do que o antecessor a ele tá bom agora aqui ó Nessa outra imagem a a gente pode visualizar Aí a distância entre os elementos entre si né Vamos lá entre o nosso refet o 52 cm entre o drive e o diretor 1 39 cm entre o diretor 1 e o diretor 2 1,50 cm tá legal Ok nosso próximo tópico aí a respeito da IAG de quatro elementos é relacionado
ao choque de RF ou balum tá ela é uma de Poo aberta ela não tem Gama ela não tem nenhum tipo de de casador de impedância ou algo do tipo para regular estacionária né Ela é fixa os elementos são fixos tá não sei se já disse em algum momento do vídeo mas é toda confeccionada em elemento de alumínio né o tubo de alumínio aí parede de 1,5 m tá Ah o tubo de alumínio de da da dimensão de 3/4 tá legal ah ela é toda fixa eh eu cortei simplesmente comprei a barra de 6 m
e cortei na distância que eu precisava né e para mim é fácil transportar você pode cortar no meio fazer lances aí de 2 m e pouco e emendar ali né no meio utilizando algum recurso desde que mantenha a condutividade entre os elementos refletor diretor um e diretor dois tá bom ah o que acontece quando eu deixei a antena próxima ao telhado eu tive estacionar de acordo com o que tá lá no software do M manag eu subia ela eu percebi que a estacionária subia também né ela saí um pouquinho ali não sei qual que é
o motivo se é alguma refletida alguma coisa do tipo eu vou largar dois links aí né na descrição do vídeo aí direcionando vocês H dois vídeos interessante aí que vocês podem usar sobre choque de de RF o primeiro que foi o que eu utilizei que é esse que vocês estão vendo aí Ah é um show que usam um ferrite e o cabo rg58 enrolado nele né não tem muito o que falar o segredo a respeito tá bom o próximo vídeo é do nosso amigo Flávio tá do YouTube aqui do Brasil o outro era um espanhol
ali sei lá enfim ah esse vídeo do Flávio Aqui tá muito top hein ele ensina você calcular para saber quantas espiras qual dimensão de tubo tudo toda as variáveis que tem aí para você calcular a indutância aí do do do RF E aí já pode já vai funcionar da maneira esperada um outro assunto aí um tanto quanto interessante aqui a respeito aqui do ponto de alimentação né Eu acho prisar que essa parte aqui é muito crítica né a a gente tem que fazer uma boa blindagem aqui se é possível fazer até um balão aqui para
cima assim fazer uma ondinha aqui para cima para evitar a entrada de água aqui dentro do cabo que isso vai fazer você perder seu rádio vai fazer você perder o seu cabo hein Tá bom E algum outro equipamento que esteja ligado antes do rádio também aí esse equipamento é que vai pro saco porque vai entrar água aqui e essa água vai descer pro Shark el vai descer lá pra Estação tá uma dica que vale ouro ouro ouro mesmo é essa dica aqui quem passou essa dica aqui a unidade 73 lá do grupo cu eu faço
parte tá bom Foi o B Kid ali do R frequência de k 2763 ele passou essa dica para mim que um outro amigo dele passou tá usar fita isolante líquida e é uma sacada de Gen ISO aí porque ela é uma é um líquido é como se fosse uma tinta e depois que passa ali ela impermeabiliza ali 100% ali tá E é bacana dica de ouro mesmo hein bacana bacana por aqui eu já vou adotar isso aí e depois ali ó passa ali né de praa ali uma de alta fusão né e uma fita isolante
aí pr garantir 100% né aqui exemplificando aqui ela tá em alguma parte no meio do condutor aí mas poderia ser nas extremidades bom agora retornando aqui pro software M manag aí tá bom versão básica aí mais do que o suficiente PR gente que quer projetar própria antena versão Pro aí é para quem vai quer fazer empilhamento aí de maneira mais fácil de antena né colocar uma sobre a outra comal a distância para uma não influenciar a outra enfim Bom vamos lá cara questão de ganho da antena Isso é uma é bem sugestivo tá bom porque

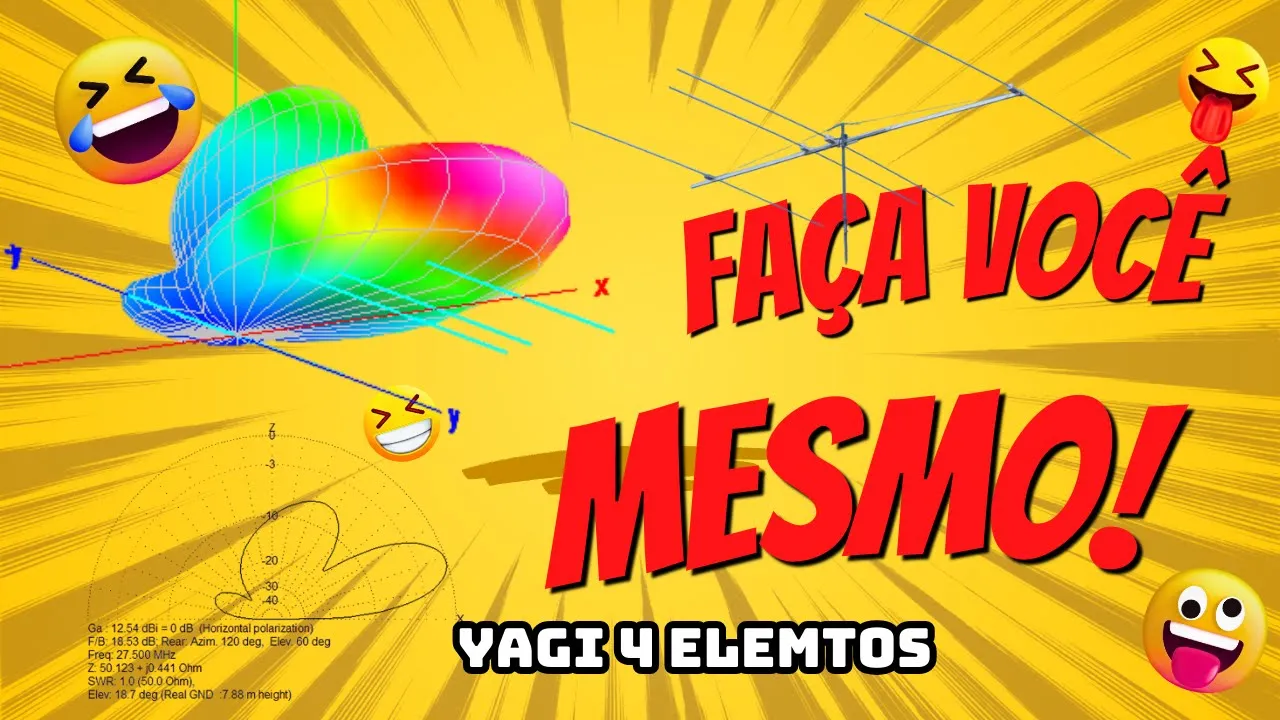

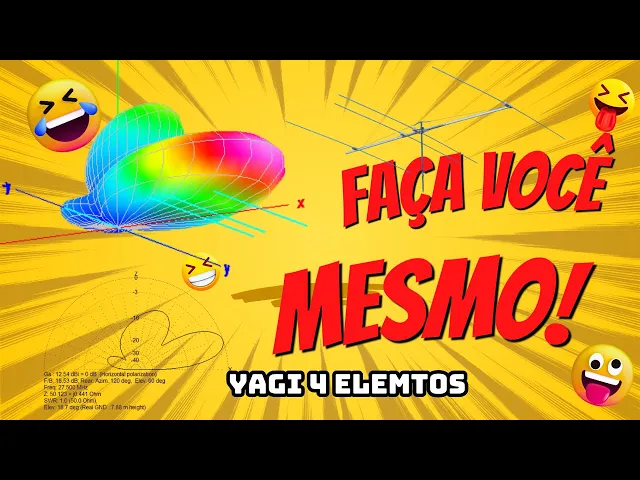

o que acontece acontece isso aqui que vocês vão ver agora 5 m 30 cm de altura do solo né real então aí ó 11,82 dbi e frente Costa a de 26,06 aí tá elevação é proporcional à altura quanto maior a altura menor o ângulo de elevação tá a a impedância aí da antena ôm né que é um conjunto de fatores né não resistência elétrica e a SW 1.05 tá bom ah antes de eu mudar aqui para continuar o assunto observem a o ângulo aqui O lóbulo a gente tem um lóbulo apenas tá não não temos
outro isso vai mudar com a altura tá legal a a próxima altura que eu vou colocar é 10 m 11 M vai eu coloquei meia onda agora vou colocar uma onda completa aí de altura PR antena legal aqui a gente tem essa outra informaçõ a antena ela ela passou a se comportar melhor a a impedância dela foi para 50.2 tá excelente swr também Caiu um pouquinho a o ganho subiu significativamente em dbi foi para 12.98 e a relação frente e costa da antena foi para 23,9 observem que ela diminuiu em relação a a a simulação
antiga anterior aí de 5,30 cm tá a e a elevação como havia dito ela diminuiu também só que aí ocorre um fator né que é este aqui ó a gente tem um outro lóbulo tá próximo aquele 30º lá né Apesar que aqui tá até negativo mas aí a gente tem esse lóbulo aqui com a sua máxima aqui em 45 G de 10,1 dbi tá E aonde que ela tem que trabalhar aí ó que o soft calculou que é a melhor o ponto ali em 13 gra ali a gente tem aí mais menos 13 tá é
13,0 dbi aí ponto maior aí de mais ganho em relação a uma antena isotrópica tá bom que é o que o manal d a informação pra gente aí Isso aqui é bacana tá é bacana porque se você quer fazer diret os DX quanto menor essa angulação aqui melhor para você tá e você quer um contato aqui sei lá da segunda região que é o meu caso pro Nordeste e aí você procura esse ângulo Aqui tá um ângulo um pouco mais aproximado dos 90 logicamente não nos 90 né Tá bom mas basicamente é isso aí Espero
Eu ainda tô me aprofundando nessas informações Ah e agora a gente vai colocar pro valor aqui que tá no meu cth aqui eu tô com 7,88 do Sol aqui da minha antena tá aqui estamos aí ó 12.59 dbi 19,05 Observe que pelo fato isso é uma informação interessante pelo fato da gente est aqui numa medida que não é meia onda nem uma onda a gente tem a gente tem uma antena menos diretiva Tá ok Ah isso é bastante interessante né Tem tem pessoas aí que afirmam que a distância pouco importa da antena mas não é
bem assim antena ela tem determinado ganho determinada diretividade em relação com a altura Tá bom então é uma coisa legal ser considerada e o ângulo de elevação da minha tá em 18,7 E aí a gente voltando aqui PR PR esse campo aqui a gente vê O lóbulo que no caso aqui esse segundo escamado aqui ele ficou um pouco menor né Se fosse alto ele estaria um pouco maior mas é bacana uma antena vai falar vai fazer da mesma forma tanto essa minha medida quanto a a primeira que testei aqui com 5,30 você vai conseguir obviamente
com quem tá com 11 m de altura ele vai ter uma um pouco mais de facilidade em chegar em distâncias maiores né e basicamente é isso aqui nesse Campo aqui o não o como que é no speak english hein é horrível hein meu inglês tá a taxa de frente Costa aqui vou colocar do do MHz aí vou dar Spot aqui ah pronto tá aí a minha taxa aqui de frente Costa ah em 26 aqui ela praticamente 12 DB chegando aqui à Picos aqui tá a entre E 22,5 aí mais ou menos aqui pelo manag aqui
que ele me informa tá bom a s wrr né a parte que o pessoal mais interessa amos aí ela vai de ela vai de 26 tá o software aqui não tá me dando ela pega mais ou menos ali de 26 e vai até 281 tá depois eu vou colocar o vídeo aí do Nan vna tá para vocês aí verificarem isso aí na prática mais é isso aqui a gente tem alguns Simos aqui né eles D já os desen dos lóbulos você pode acionar um ou desacionar todos enfim e aí você vai Olhando em relação à
frequência que você tá aí ele vai te dar aqui ância né tá bom ah acho que é indutância esse campo aqui Como disse estou aprendendo o ganho que ela tá tendo aqui nessa frequência em 28500 tá aqui é ela vai tá um pouquinho SW fora mas mesmo assim tu pode colocar um acoplador só vai ter um pouco de perda de potência na injeção mas a amplificação compensa até certo ponto né claro e a taxa frente posta ela tem um um ganho bom e e a frente Costa aqui fica bem baixinha ó em 28 aqui ó
eu já tenho uma relação frente Costa legal um pouco menos em dbi é uma informação legal aí para estudar e fazer alguns testes Ah para verificar aí o comportamento da antena tá bom e no mais nesse Campo aqui por enquanto é isso aí galera eu espero que eu tenha sanado a dúvida dos amigos aí que tem um pouco mais de interesse em saber um pouco mais profundidade eu disso eu ainda tô estudando eu tô aprendendo muito né a nosso amigo Flávio ali do YouTube ali tô aprendendo demais comos vídeos dele cara é top demais tá
bom galera agora eu vou a parte mecânica dela eu vou explicar para vocês aí como que vocês vão saber aí mais ou menos para ter uma diretriz aí tá bom bom tá aí a relação aí da parte de confeção aí tá bom a parte aí que a gente vai ah saber como montar a parte física né que é às vezes é um impecilho aí na hora da Montagem tá elementos aí paraa frequência de 27 MHz tá o amigo vctor ali passou pra gente ele que inicialmente passou as medidas de quatro elementos eh eu só fiz
uma pequena correção ali no sistema irradiante tá bom que tá tava um pouquinho fora ali bem pouquinho ali quase nem teve que otimizar ali através através do software ali tá legal então essa questão é bem simples da montagem né É é basicamente algo mecânico E aí vocês vão cada um ah montar da maneira que acha adequado né da maneira que vai conseguir de fato Ah vai ser viável para vocês aí fazer verem a a montagem tem muito material sobre yg é uma antena bem Popular né então não tem muito que eu ficar explicando tem o

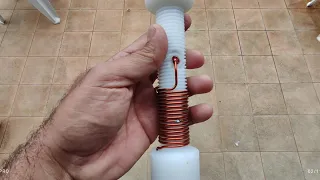

vídeo aí esse vídeo meu foi bem todos os vídeos meu Na verdade são bem simples né bem modestos a só a nível de conhecimento mesmo não tem uma mega produção tá bom e eu espero que vocês gostem cara tem também aqui nós temos aqui a antena ah de 58 aí do nosso amigo do Carlos ali e Fernandópolis passou pra gente tá top tá detalhadas muito muito bacana cara ficou chique demais tem alguns outros vídeos ah por exemplo aqui do do acoplador aqui que tá aqui esse acoplador utiliza um variável só e e teve muita muitas
poucas visualizações e funciona pros 11 M né 10 11 12 né bacana também mas é isso aí galera eu espero que todos tenham gostado foi um vídeo simples rápido o mais objetivo que eu consegui e fazer Espero que o áudio esteja do do agrado de todos vou tentar melhorar um pouquinho Essa questão aí né e até então todos os vídeos que foram colocadas aqui foi foi antenas que foram feitas de fato ou por mim ou algum conhecido né de de confiança e que realmente eu sei que a que a antena funciona tá bom bom e
pra galera aí um adendo aí informativo tá bom aqui no grupão aí que a gente é unidade tá bom que a gente opera aí nosso amigo Marc Jon é o cigano tá unidade 01 a gente tem a o o Website aí do nosso grupo tá bom tá em desenvolvimento já é cerca de um de um mês já Jonathan tá trabalhando aqui tá bacana tá aí é bacana vai ter área de membros aqui tá vocês vão conseguir verificar todos os membros unidades aí do grupo tem a galeria vai ter contatos links úteis né a anunciantes aí
propagandas e coisas e tal para ajudar a manter o Website né nessa área aqui de download aqui a gente vai ter algumas algumas coisas úteis aí pros radioamadores operadores da faixa do cidadão entusiastas como um todo aí ah de radiofrequência Tá bom a gente vai ter aí o código fonético vai ter algumas coisas tá tudo tá em desenvolvimento Tá bom mas é uma ideia bacana aqui o Jonathan tá fazendo tá trazendo pra gente tá E ele é um grande rádio operador um grande líder um grande Comandante também tá bom galera Espero que todos tenham gostado
tá o vídeo foi um pouquinho simples mas cara a gente faz aí com com vontade de ajudar a todos tá com vontade aí de levar o conhecimento a todos e é o princípio também do renov né venha nos visitar aí em 2635 tá frequência de k Nossa sempre temos aí bastante rádios operadores aqui por segunda região tem unidade para todas as regiões né eu fico na segunda por isso que eu acabo ressaltando um pouco mais essa região aí tá mas tem para todo lugar tem sétima oitava nona prima temos unidades aí situadas em diversos locais
tá bom galera e deixa o seu like curte Compartilha aí que ajuda demais incentiva a gente trazer mais conteúdo como esse tá bom E um forte 73 a todos e um rádio abraço aí do titânio PX aí a sua sintonia aí do do YouTube aí do baixa frequência
