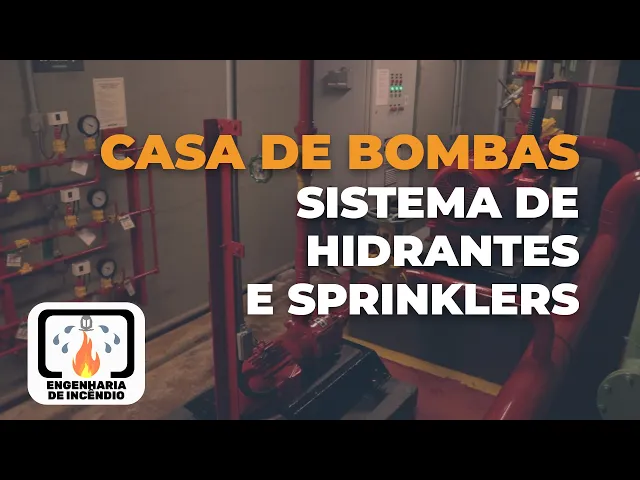

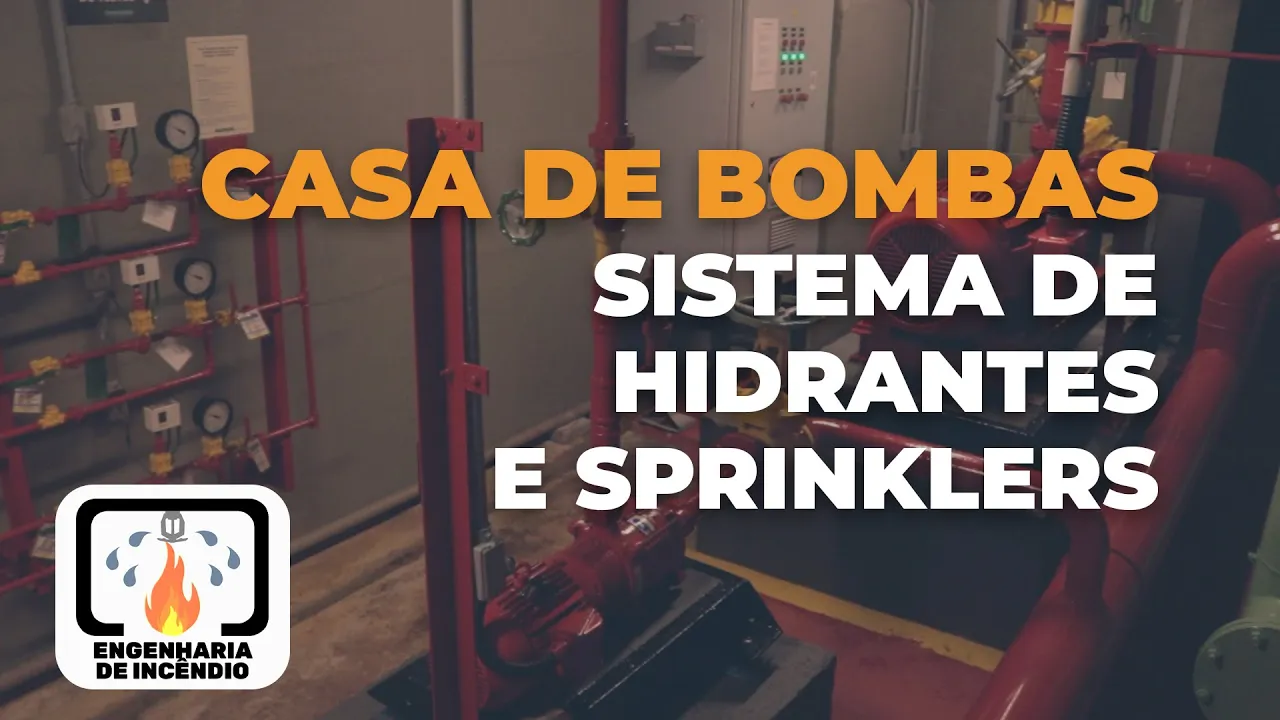

Casa de Bombas do Sistema de Sprinklers (chuveiros automáticos) e Hidrantes

Oi tudo bom pessoal eu sou o Pablo Bruno especialista em engenharia de segurança contra incêndio e Pânico E hoje nós estamos uma casa de bombas e o sistema de hidrantes e Splinter os chuveiros automáticos e [Música] E aí Olá pessoal primeiramente é tudo que eu vou falar hoje tá baseado na NBR 10897 é a página sistema de Sprinter nbr-13714 que é sistema de hidrantes e a NR 16 704 e trata a casa de bombas para sistemas de combate fixo como Splinter which E durante vai lembrar também e essas NBR elas não são obrigatórias porém Devido

as mpt-es oase ter os bombeiros as acabam virando e caráter obrigatório Pois é elas a cnpc os é e acabo se remetendo a as NBR beleza Olá pessoal primeiramente é de forma bem rápida Qual que é o objetivo do sistema de hidrantes sistema de hidrante ele serve para poder fazer um combate a um princípio de incêndio Temos vários abrigos por toda a edificação onde uma atualização populações levam água para todos os locais É por isso a brigada ou bombeiros civis que estão na indicação consegue fazer um primeiro atendimento a um princípio às vezes até conseguir

apagar ele faz vezes o consigo eles vão conseguir resfriar-se incêndio até que os Bombeiros Militar chegue e consegui realmente apagar o incêndio Ok já o sistema de chuveiros automáticos ele consegue fazer isso de forma automática ou seja não precisa de uma pessoa ir lá desenrolar as mangueiras chegar até o local o sistema de Splinter E aí a sensação é que leva água para toda edificação e de forma automática ele já faz o princípio e muitas vezes consegue já apagar o fogo OK segunda nfpa é em torno de noventa e oito por cento das edificações e

tem sistema de chuveiros bem projetado bem instalados e com manutenção em dia Consegue apagar o incêndio Ok e qual que é o objetivo do vídeo de hoje do vídeo de hoje eu vou mostrar cada um dos itens numa casa de bombas para que ele serve e qual que é o seu funcionamento primeiramente o que que temos que ter uma casa de bomba como que ela tem que ser o primeiro item ela tem que ser um tempo de resistência ao fogo e pelo menos duas horas e como caso Dessa Casa de Bomba ela é toda compartimentada

ou seja se pegar fogo na edificação inteira o povo ele morava meus duas horas para atingir esse local então a casa de bombas tem que ter um tempo de licença o povo de duas horas ou então se você não for fazer na casa de bomba compartimentada ela deve ser isolada tem uma separação da edificação tá para isso o seu projetista deve calcular qual vai ser essa distância para termos O isolamento de risco Ou seja caso pegar fogo na edificação o fogo não chega até a casa de bomba no caso te matar de bombas compartimentada ou

seja essa casa de bombas ela ela é que não se fosse um compartimento e dentro da edificação e que pegando fogo toda edificação e não vai atingir a casa de bomba ou seja todo a equipamentos válvulas não vão ser atingidos pelo fogo Ok o outro item muito importante é que a casa de bomba ela tem que ter uma iluminação perto iluminação própria Como podemos ver aqui temos luminárias logo em cima das Bombas também ela deve ter mais iluminação de emergência porque bom os bombeiros quando vão fazer o combate ao princípio de incêndio primeiro item que

eles vão fazer é desligar a alimentação geral da de toda edificação geralmente a eliminação da Casa de Bomba ela estará junto com essa ligação então se não tivermos uma iluminação de emergência Vamos ou vezes cortar e alimentação a casa igual um trator no escuro e durante o princípio é muito fácil no grupo que ele que viesse a casa de bombas para Desligar a bomba ou fazer qualquer a obra Ok o item muito importante na casa de bombas é que tem espaço para poder fazer a manutenção em todos os equipamentos nós temos que ter espaço para

poder tirar a bomba Tirar algum acessório tirar alguma válvula Ok um outro item muito importante também na casa de bombas nós temos que ter uma possibilidade de fazer a drenagem pois Ou seja é muito fácil é normal gostei algum vazamento de dela ou então em algum teste que você acaba jogando a água é na dentro da casa de bombas mesmo então seja tem que ter um sistema de drenagem bom na casa de bombas para que não comprometa em equipamento no item muito importante também igual podemos ver aqui é a bombas Elas têm que estar elevada

pintar acima de um nível mínimo para que caso começará a cair água ter algum vazamento qualquer manutenção que for fazer ela não Oi tá bomba a bomba não seja é inundada pessoal é aqui fica a cisterna ou seja o reservatório é que fica toda a água que será conduzida até um extenso bom é a cisterna ela não precisa ser de uso exclusivo para o sistema de combate a incêndio tá na pode ser compartilhado junto com a parte de água potável água de consumo normal na gestação porém a reserva técnica para incêndio ela tem que ser

sempre mantida ou seja se acabar a água qualquer forma tem que tirar algum dispositivo para que a reserva técnica incêndio não seja utilizada para consumo saindo a tubulação que sai do reservatório e vai até a bomba ela é chamada de tubulação de sucção Essa é uma das populações MA a crítica do sistema ok porque ela é mais crítica porque nela não pode ter ar entendeu se entrar dentro dessa população a bomba ela não vai trabalhar de forma correta por isso que tem a vantagem do sistema de bomba afogada porque ela vai ficar sempre cheio de

água se a ROM for trabalhar não afogada é preciso fazer um sistema de escorva da bomba ou seja um reservatório menor fica acima que vai estar enchendo a linha de sucção com água ok a questão de tubulação a tubulação ela sente ser de Ferro Ok de Aço ela pode ser e elementos termoplásticos na parte enterrado e fora da projeção da edificação Ok olha aparente é acima do piso ela tem que ficar tem que ter sempre Bial ok Aqui podemos ver o caso e temos duas válvulas logo na saída do reservatório para que isso falo por

fazer manutenção no reservatório é porque está fazendo uma limpeza trocar a água a gente consegue fechar essa válvula Ok fazer Toda a manutenção sem ter que treinar todo o sistema bom pessoal agora vamos falar das válvulas de bloqueio Ok bom essa aqui é uma válvula de bloqueio no caso ela é de 6 polegadas de arte assim a yg ADA primeiramente flangeada que podem ver aqui é um flange onde você apenas com o parafuso consegue tirar ela tá você quer mais fácil tem que fazer uma intenção Ok acho que é ascendente porque esse nome é essa

aqui é uma arte que quando a gente for fechar ela ó tem fechando ela ela começa a ver ser arte pois a 100 porcento aberta a arte ela fica para fora indica a posição dela ok isso é muito importante pois a gente consegue a pena de forma visual perceber se a válvula está aberto ou fechada Ok o item muito importante é que sempre tenha identificação as válvulas mostrando qual que é a condição normal dela no caso essa é uma válvula n a ela deve estar normalmente aberta a nova o Perry que isso seja feito algum

Acre Ou passa uma corrente nas válvulas aqui nessa edificação toda a casa de bomba é fechada ou seja não entra em uma pessoa não autorizada então causa disso mantiveram apenas a plaqueta de identificação Ok o item muito importante dessas válvulas é que elas não possibilitam a abertura de forma muito rápida ou o fechamento de forma muito rápido Ok Isso é muito importante Pois é dificulta é o famoso golpe de aríete Ok esse ambiente ele pode acabar com penas tubulações quando você faz o fechamento de forma Bruta É quando tá passando um líquido pela população por

isso é importante de manutenção dessa válvula e assim aqui você tem um conjunto que faz a vedação que empurra mas perto do borracheiro é uma gaxeta quando você faz a operação dela abre o fecha é normal que começa a vazar um pouco então o que você tem que fazer você nem que uma inglesa e aperta um pouco os parafusos que vão apertar a gaxeta e vai refazer a redação naquele local ainda sobre a tubulação de sucção Acabamos de sair da válvula de bloqueio e vamos entrar agora na bomba é a NBR 16 704 ela cópia

o item muito importante é a redução para entrar na bomba ela tem que ser de forma e sempre tá ok ou seja ela não tem o mesmo senta lá ela é elevado porque isso Isso dificulta que será feito é exista ar na tubulação aqui na parte de cima vamos ter uma redução concêntrica no caso todos mas Não esperem um pouco para cima e numa região além seria fácil de operar E com isso tiver ar ali densas é muito fácil de começar acontecer a cavitação na bomba tá a cavitação da bomba acontece começa a entrar micro

bolhas de ar na farra bomba e elas implodem quando elas implodem elas acabam arrancando pedaços essa parte entendeu então isso aí acaba diminuindo muito a vida útil da bomba OK agora vamos entrar em todo o conjunto motobomba aqui que eu falei um conjunto ou seja esse trecho é a bomba Essa parte é a bomba e essa parte é um motor algo que é muito comum a gente pediu alguns hajar algum funcionário a vai lá e tira a foto da plaqueta da bomba ele vem e tira foto da plaqueta do motor Ok então tem que entender

é um conjunto são duas partes e o motor como ter funciona é Nossa alimentou ele realmente é que deve ser 380 trifásicos entramos com energia elétrica ele vai girar um eixo esse exu Vai Girar o rotor da bomba e vai conhecer velocidade e pressão para água aqui temos a plaqueta a bomba que ela é muito importante porque fazer questão de inspeção questão de teste porque aqui tem a marcado a questão da vazão a questão da altura manométrica dela aqui em cima temos a plaqueta do motor nele é a gente consegue ver o tipo de ligação

a potência e vários outros parâmetros do motor o item muito importante é a questão da base da bomba e do conjunto motobomba aquele Podem perceber e tem um conjunto único para e a bomba eo motor porque que tem que ser assim pois é aqui o eixo ele tem uma uma tolerância muito apertada então serviço tem que ter uma bomba um conjunto único é que você não perca essas medidas OK depois logo abaixo nós temos uma outra Base vídeo né que tá sobre amortecedores para que quando ela vibrar ela não passe vibração para o resto da

edificação o outro item importante aqui de consegue perceber e temos uma tubulação para fazer a drenagem por quê Porque a bomba plantar a funcionando os eles têm menos parada é comum que fica apresentando um pequeno vazamento entendeu então ou seja tem muita pessoas que ver a minha bomba tá vazando se for é pouca coisa é comum próprio fabricante fala que é comum esse pequeno vazamento e por isso inclusive que temos essa pequena promoção para fazer a drenagem desse vazamento a água pela infecção ela entra no olho da bomba as faz bom girar bom jogar água

para cima essa essa tubulação aqui para cima ela é chamada de tubulação de recalque ou tubulação de descarga nós temos que ter sempre antes e depois da bomba é válvulas de bloqueio igual a hora de bloqueio para ver de explicar para que a gente conseguir fechar elas e tirar a bomba para fazer uma manutenção ou seja o sistema de continua funcionando hoje lá meninas vão ter 12 volts principais Então esse aqui é uma bomba fazer uma manutenção no sistema continua operando logo acima da bomba primeiro aqui só ser uma pequena ou tubulação certo ela é

uma linha de arrefecimento Oi para que que serve isso causa uma bomba ligou não está induzindo líquido para 3 né aí tava tudo fechado por elas sabor ligando com uma falha elétrica ou é alguém foi lá e abriu o hidrante e fechou ele no caso alguma vai ficar girando e não vai ficar aí no líquido para frente mas a população de arrefecimento ele permite uma pequena quantidade de água é gire pelo rotor da bomba e polícia não sobre as terças ou ceras essa minha de arrefecimento vai aumentar a vida útil da bomba logo acima Aqui

nós temos uma válvula de retenção essa válvula é muito importante porque caso toda a tua água no reservatório Acabe o bombeiros eles vão grande digital que eles vão colocar a água para dentro do seu sistema certos corresponde colocar água para doces e se não tiver essa válvula de retenção vai começar a encher o reservatório ou seja bombeiro não vai ser pressão no Springer ou no hidrante televisão seja é é muito importante ter essa válvula retenção logo acima Aqui nós temos aí a outra válvula de bloqueio Mas como eu falei gente consegui passar a bomba fora

e fazer qualquer manutenção algo que é muito importante o conjunto moto-bomba é a alimentação da bomba ou seja essa alimentação ela vem primeiramente do quadro de comando a bomba tá lê o fundo onde tem a indicação dela que tá sendo alimentada que quase tá alimentado nós temos uma questão de luz que mostra a indicação só só tá em funcionamento ou não temos também um botão para acionamento dela de forma manual e temos também um botão para e Desligar a bomba Ok a bomba principal motor quando ele liga ele somente vai ser desligado de forma manual

no quadro de comando ou seja a mesma que a pressão suba e qualquer forma ele não pode desligar porque isso agir em uma situação de incêndio bombeiro ele tá lá fazendo combate repente ele pega e fecha o esguicho séculos disco regulável é até boa desligasse ele abrisse de novo e ele morar todo tempo tá bomba ligar e entrar no seu regime normal Então seja a bomba principal ela ligou Ela só desliga de forma manual no quadro de comando a alimentação da bomba também a deve ser feita de uma forma que os bombeiros consigam desligar a

alimentação geral da edificação para poder fazer o combate a incêndio EA bomba continue sendo alimentada Ou seja é a captação de energia tem que ser feita antes do disjuntor geral da gestação imagine o bombeiro não pode jogar água em cima do Equipamento energizado ok então vamos viver a bomba principal agora essa é a moto bomba Jockey Ou seja é uma bomba de manutenção da pressão para que que ela serve ela serve para manter o sistema sempre pressurizados repor pequenas quantidades de água por exemplo pequenos vazamentos ou alguém abriu a um pequeno trecho que podem encher

entendeu então Ou seja é apenas para fazer a manutenção da seção e capital é algo muito particular de uma diferença particular dessas duas bombas contesta essa bomba a bomba de pressão ou seja ela ela joga uma pressão maior porém a vazão a quantidade de água que ela joga uma quantidade de baixa já a moto bomba principal não ela joga uma vazão muito grande a joia uma quantidade de água muito grande Ok bom lá temos novamente a tubulação de sucção tá onde vai entrar no conjunto da motobomba temos a válvula válvula de bloqueio né antes e

depois do mesmo padrão da moto bomba principal caso precisava fazer manutenção conseguimos fechar e tirar ela ok e é aqui dá para não querer que temos reunião para facilitar a tirada da bomba temos a base também para que ela vibre e não passe vibração para a edificação Ok a base dela inteira tá ardida caso tem algum vazamento uma coisa assim na casa de bomba Não vá comprometer o motor é uma EA bomba ok aqui temos a retenção tá o mesmo padrão da nossa bomba principal quando o bombeiro for botar água no sistema se for preciso

a água e a pressão a não está bem não gosta do reservatório Ok então tema é obrigatório ter essa reflexão também e aqui a linha Ela vai para a tubulação de recalque para alimentar a sua do sistema bom que eu mostrei a moto bomba principal Ok e nós temos que ter sempre uma moto bomba reserva isso para sistema displ um ok a norma é citado uma forma uma pubg alternativa de energia ou seja além da alimentação da rua temos que ter uma outra forma mostra a fonte pode ser uma moto bomba a combustão onde através

do diesel a gente consegue fazer uma outra fonte outra vez de um gerador no caso essa indicação tem um gerador E caso faltar alimentação da rua vai alimentar todo o sistema e como se fala uma fonte de energia alternativa também é visto a questão da moto boa principal proteja Esse é o coração de todos os sistemas né É tem que ter uma o plano B caso o primeiro Palio como ele não funcione corretamente ela é igualzinha a outra tá onde tem uma tubulação de recalque e aquilo caso a tubulação de recalque ela vem e comunica

com essa o ok Essa é uma das poucas válvulas que ficam normalmente fechada pois ela é o retorno para teste ok através dela a gente consegue fazer tudo teste de funcionamento do sistema para ver se está funcionando de forma correta logo após essa válvula nós temos uma sumir ter que ama caso ela na válvula medidor de vazão aqui entra na indicando é um ponto 4 metros cúbicos por hora que ela tá com um pequeno erro de calibração porém como a gente abrir essa válvula com fluxo de água vai passar por ela que vai estar indicando

a sua vazão é e com essa razão e com a pressão ele consegue medir através de uma manômetro as conseguimos levantar a curva de funcionamento da bomba e com isso descobrir como está o seu desempenho fazer o famoso teste de desempenho da bomba e este é o Cavaleiro desértico a parte responsável para fazer a automatização de todos os sistemas Porém esse conteúdo ser a parte de um próximo vídeo Siga a gente se que gostou se inscreva no canal até a próxima pessoal ó E aí [Música]
