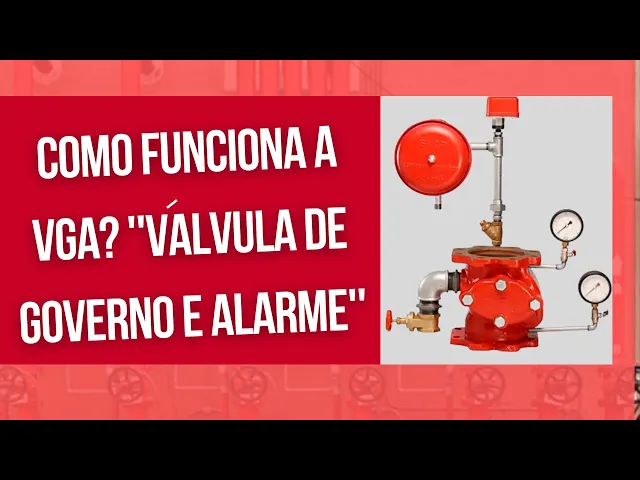

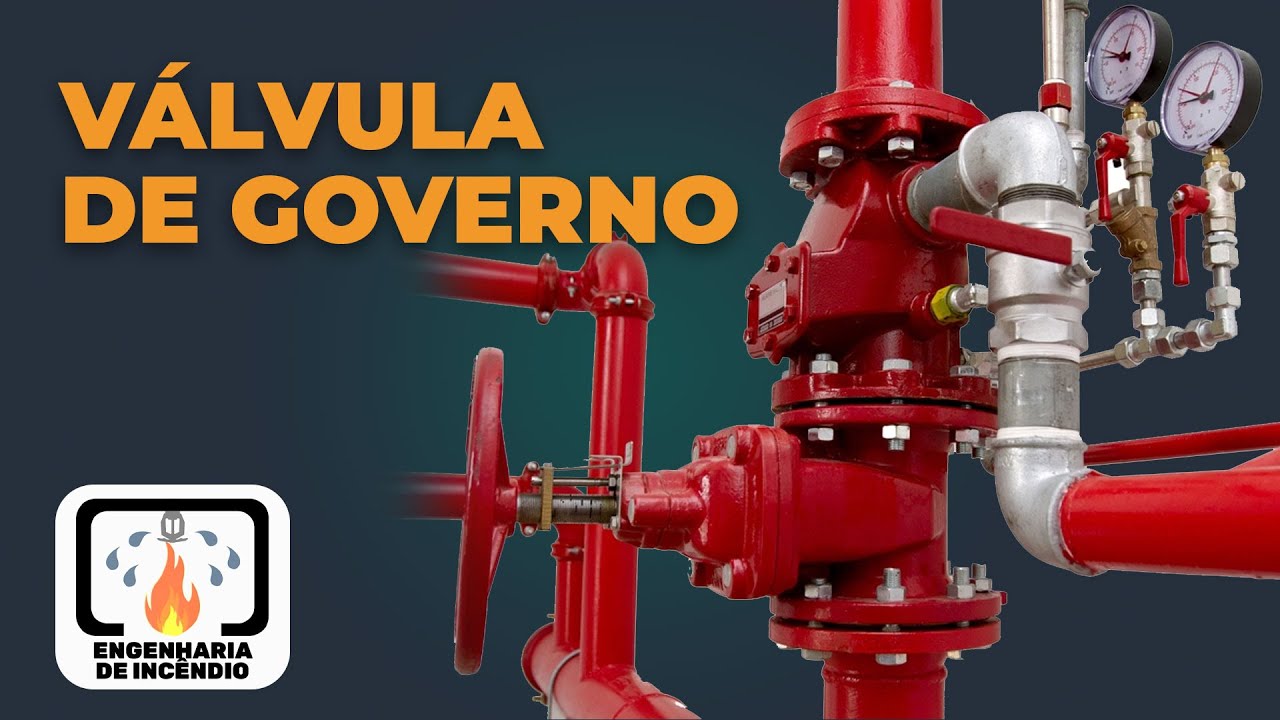

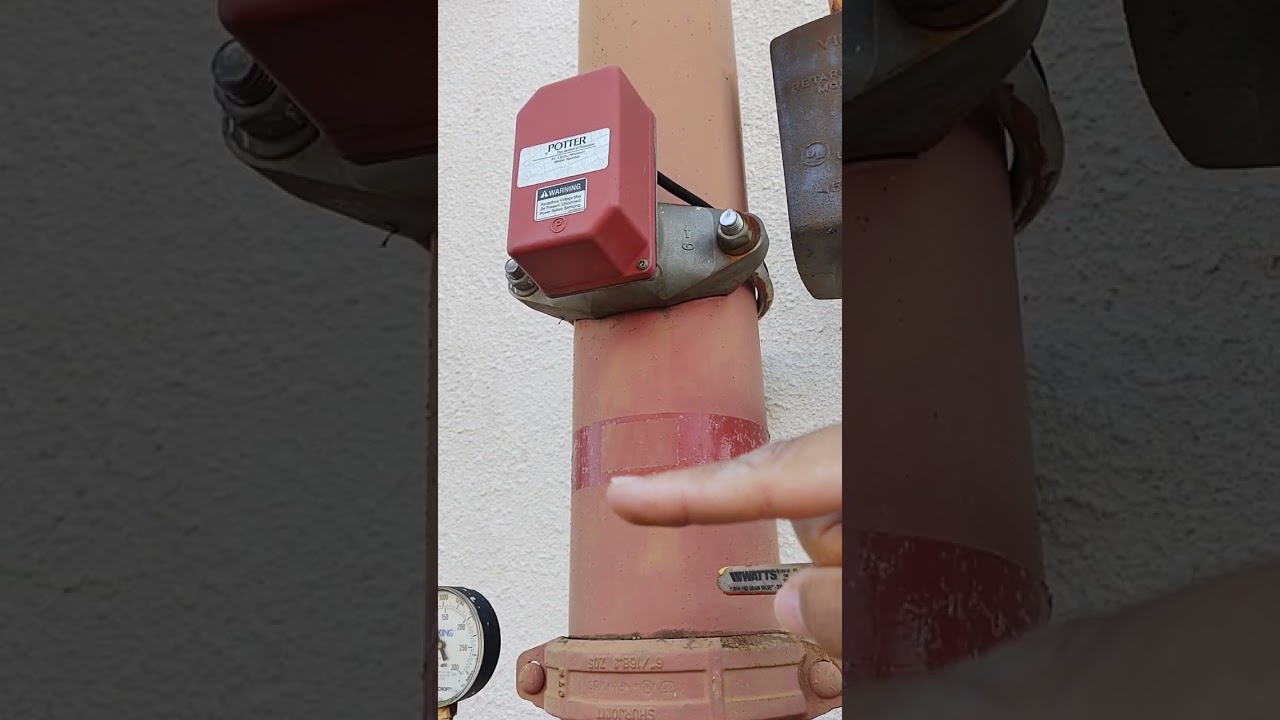

e Nesta aula falaremos sobre a válvula de governo e alarme e sobre os elementos que fazem composição do seu sistema como um todo a válvula de governo e alarme ela vai ter aqui a linha hidráulica Ou seja a linha a canalização que passa pela válvula para levar água até os simples e a linha de alarme e vai levar também um pouco de água para acionar um alarme hidráulico AVG a vo por isso que se chama válvula de governo e Alarme porque ela vai estar comandando o sistema de sprinkler ela que vai liberar água ou e
também vai liberar água para os alarmes válvula de governo e alarme certo então naturalmente a válvula ela tem uma portinhola interna que fica fechada por quê Porque naturalmente em situações normais porque em situações normais né a pressão em cima da portinhola vai ser igual a pressão abaixo da portinhola Então não vai ter desequilibro e consequentemente ela vai ficar fechada se um sprinklr do sistema ele entrar em acionamento o que é que vai acontecer a pressão acima da portinhola vai cair Ok então esse manômetro aqui vai acusar essa queda de pressão e a porta e ela
vai abrir por diferença de pressão porque a pressão que vem da bomba vai ser maior certo então vai passar água para o sistema de Sprinter para atender a demanda né que os explicações ali estão necessitando para fazer o combate a incêndio então basicamente o funcionamento da válvula né é a maneira principal que ela age é essa Ah beleza então sempre com dois manómetros sempre a importante também colocar uma válvula aqui ó para retirar esse manômetro para uma possível a manutenção Tá certo porque você fecha a válvula aí faz o distanciamento do manômetro para trocar o
para fazer manutenção E aí quais quais são as outras canalizações que estão na válvula de governo e alarme eu vou ter aqui uma tubulação de drenagem que eu vou colocar aqui um niple duplo um joelho outro niple duplo e uma válvula de esfera e aqui vai para um sistema de dreno né de combate a incêndio beleza outra canalização que sai esta pequena canalização aqui para acionamento do alarme hidráulico o sistema da válvula ela Ele conta com um sistema de alarme hidráulico certo então ele vai ser acionado pela passagem da água em um mecanismo mecânico certo
um motor mecânico que a gente chama de motor hidráulico bom então quando a porta ela se abre aquela antes ela tava dando aqui a passagem de água para o alarme então quando ela abre ela vai liberar água para o sistema de Sprint lá e a água também vai passar por essa canalização e vai atingir aqui e o alarme certo o alarme hidráulico é de aqui do que é composto o alarme hidráulico ele é composto pelo motor hidráulico que essa pecinha aqui e do gongo hidráulico o gol hidráulico ele vai fazer um som característico e estridente
certo então quando passa a água pelo motor hidráulico ele vai ter uma espécie de botou aqui dentro certo e aí a esse rotor vai direcionar água para o gongo hidráulico que tem uma espécie de Martelinho que fica batendo no equipamento né dentro do gongo que produz o som estridente certo esse gongo ele deve sempre ficar preferencialmente próximo a válvula de governo e alarme certo nunca afastaram muito da válvula de governo e alarme Beleza então é basicamente isso também é possível colocar um sistema de alarme elétrico em conjunto com alarme hidráulico então e você pode espalhar

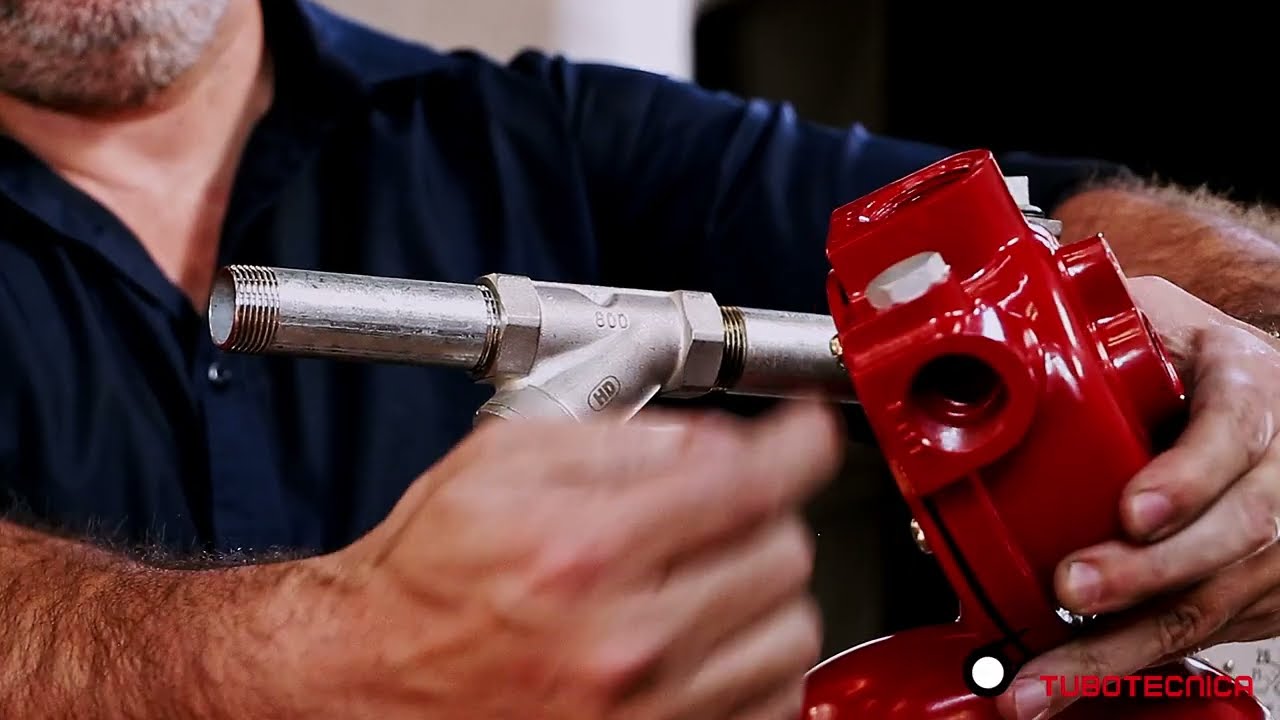

aí sensores de alarme elétrico por toda a edificação que eles também serão acionadas por um pressostato então a água ela vai sair por aqui ó vai acionar o alarme hidráulico e vai acionar aqui o alarme elétrico porque ela vai passar por um preço ao estado né se você tiver dúvida Como funciona o pressostato você volta naquela aula que eu gravei só explicando o funcionamento dele que você vai entender melhor Ok vamos falar aqui nos elementos da linha do alarme hidráulico eu preciso sempre ter um filtro Y certo o filtro Y ele vai proteger o motor
hidráulico bom então esse equipamento é muito sensível você não pode deixar que passe aqui né pequenos fragmentos de sujidades para dentro dele para não prejudicar o seu funcionamento então filtro Y é um Equipamento necessário aqui nesta linha certo sempre instalar o filtro Y você vai ter uma setinha aqui o indicando o sentido de instalação Mas sempre é o fluxo de água vai tocar a primeira maior inclinação dele aqui ó que é essa aqui essa aqui na São aqui é menor vdk até aqui essa aqui é maior a linha da inclinação na verdade vendo aqui até
aqui então esta linha aqui vai ficar sempre contrária ao fluxo de água certo então quando você quiser fazer manutenção no filtro Y você pode dizer uns criar essa tampinha e puxar o filtro que fica dentro dele aqui né uma espécie de telinha né cilíndrica que fica dentro do filtro y e aí tem aqui uma união porque se você quiser fazer a Manu e no gongo o no motor hidráulico você disse que essa união e aqui também tem outro União para desrosquear e tirar o pressostato para fazer algum tipo de manutenção também e nós temos aqui
o coração do sistema de alarme hidráulico que a câmara de retardo beleza Como funciona essa câmera de retardo para que ela serve na linha do alarme hidráulico ela serve para absorver pequenas variações hidráulicas pequenas oscilações nesse sistema aqui ó por exemplo eu tenho um pequeno vazamento aqui né na linha em uma linha de hidrante está acima da portinhola Então vai cair a pressão e ela pode levantar um pouco se ela levantar um pouco ela já vai dar fuga de água para aqui ó certo então essa água vai entrar na câmara de retardo Ok para que
não acione o motor hidráulico né por qualquer tipo de variação é para esquecer é de retado porque a água vai entrar aqui e consequentemente ela vai sair pelo dreno dela e vai para o sistema de drenagem do sistema display tá então é isso a água acidentalmente tem um vazamento a portinhola abre a água vai cai na câmara de retardo e volta pelo dreno certo se tiver sucessivas oscilações pode ocorrer dessa dessa câmera ter aqui uma vazão de entrada maior do que a vazão de saída pelo seu dreno que possa ser que acione o gongo hidráulico
mas a situação normal é a seguinte quando o Spring os explicar elas eles entram em operação a água ela vai ter uma vazão muito maior aqui para encher a câmera do que a vazão de saída da câmara para o dreno por isso que ela vai encher em uma situação de combate e vai acionar o motor hidráulico para acionar o gongo hidráulico a empresa Então é isso é Além disso também existe aqui também a válvula gaveta com haste ascendente que serve para fechar todo o sistema da válvula de controle fechar todo o sistema da válvula de
governo e alarme certo então ela é diferente ela é uma válvula de gaveta na verdade não pode ser esfera porque se fosse espera eu iria fechar abruptamente poderia ter golpes de Ariete aqui nesta região e isso prejudicaria todo o sistema Então deve ser de gaveta sendo que qual é a diferença da válvula com haste ascendente para válvulas de gaveta normal é que ela pode avisar ao usuário quando essa válvula está aberta ou fechada ela avisa de que forma é quando ela está totalmente levantada a haste também levanta um pouco então quando ela está totalmente fechada
a haste a caixa então este desnível aqui que ocorre avisa as pessoas a pessoa que está ali responsável pela operação do sistema de incêndio a pessoa da Brigada que a válvula está totalmente aberta e que o sistema pode entrar em operação a qualquer momento certo então basicamente é isso é assim que funciona o sistema de canalização molhada para explicar ela e a gente se vê na
