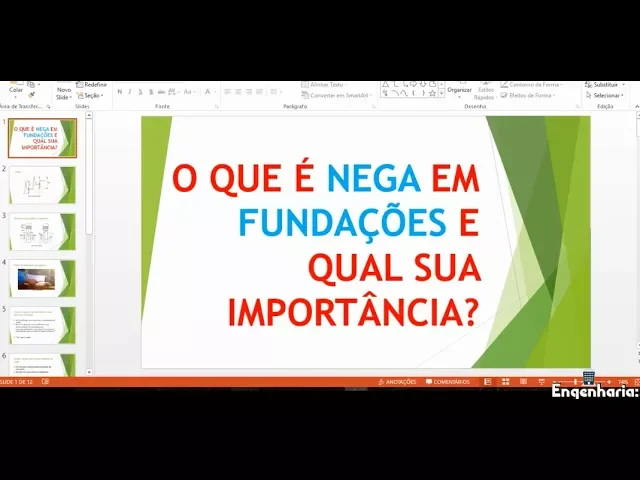

Sabe o que é NEGA em fundações? E qual sua importância?

[Música] Fala galera tudo bem Janderson aqui mais uma vez com vocês aí sejam bem-vindos novamente ao canal engenharia dois pontos então hoje aí trazendo um tema muito bacana interessante de ser abordado não há muito conteúdo disponível aí e como esses temas que eu vou tratar a seguir foram fortemente debates no meu trabalho no trabalho meu então a gente vai tentar aprofundar e passar um pouco para vocês aí do conhecimento que a gente tem no nessa área Tudo bem então o que é nega em Fundações e qual a sua importância Eu acredito que a maioria dos

que estão vendo esse vídeo não sabe o que é nega ou se sabe não conhece como que realmente funciona vai ser um vai ser dois vídeos em sequência né esse primeiro que a gente vai abordar nega ou segunda a gente vai falar sobre o repique elástico e um pouco também sobre prova de carga de uma forma aí que dê para que dê que vocês possam entender e talvez aí se aprofundar um pouco no assunto tudo bem Então vamos lá né O que que é nega né segundo a NBR 6122 a nega é a deformação permanente

ali para 10 golpes né no estaca então a gente observa a nega aí né nas Estacas aí que são cravadas na obra Então a gente tem ali o pilão né o martelo descendo ali do batistarcas e aquele golpe aqueles golpes ali é que vão produzir né mas então a gente vai entender o que que são esses 10 golpes né No decorrer desse desse vídeo aqui a gente vai entender melhor aqui só tem uma representação né para a gente ficar claro aqui a gente vai ter como eu disse no vídeo seguinte a gente vai trazer o

debate aí sobre o repique elástico que é essa parcela cá e o deslocamento é isso aqui foi descoberto no final da década de 80 aí é um tema mais novo Janeiro é muito mais antigo é a nega essa parcela aqui que já era conhecida então é o deslocamento permanente o elástico né Como o próprio nome diz é ele vai e volta né ele não se deforma totalmente Mas então a parcela da nega é Essa é aquela parcela que quando se crava a estaca no solo ela não volta mais ela é permanente então a gente para

obter a Mega para 10 golpes dar-se 10 golpes e mede o quanto que ela adentrou no solo né quando aquela penetrou isso aí é a nega para 10 golpes tudo bem Como que funciona né a obtenção da nega aqui na verdade eu vou te deixar mudar o slide aqui um pouco a gente vai voltar aqui nesse vídeo né como que se obtém a média então preparou você está observou-se que está chegando próximo do impenetrável né ah já tá tendo uma resistência ali para para entrar no solo Então já posiciona-se um instrumento para captar as medidas

essa do vídeo aqui não está de acordo com a imagem a seguir que eu vou mostrar mas ela perfeitamente dá para ser usada né ele aqui utilizou um apoio externo uma régua aí de uma madeira e apoiou lápis então o operador vem e o pé e deixa o lápis inclinado suavemente e deixa que o próprio vai e vem da estaca faça as marcas aí no registro então isso aqui é feito para toda todo estaqueamento certo então a gente vai ver que Diferentemente da prova de carga que tem um número mínimo de Estacas essa daqui tem

que ser feita em todas as Estacas sendo por exemplo 50 Estacas ou 80 enfim ou 200 tem que ser feito né a NBR pede para que seja obtido esse diagrama Então vamos ver eu vou reproduzir o vídeo aqui né E vamos ver como que funciona então né [Música] então aí né temos 10 golpes certo eu vou até adiantar aqui um pouco temos 10 golpes aí e o que foi o que foi medida né Essa parcela aí de deslocamento já está Então já vi esse aqui né que para 10 golpes olha para vocês verem aqui é

muito tá muito baixo esse valor então provavelmente essa estaca aí já tá próximo do impenetrável já vai parar de gravar ela entendeu porque já atingiu aí um solo muito resistente aqui é um O que é mais aconselhado né próximo do que tá lá mas aqui só um pouco mais estruturado então né faz crava do esse pedaço de madeira aí põe uma régua né Na Horizontal fixa o papel aí e deixa o lápis levemente inclinado e vai obtendo essas medidas aí Então como que a média já foi utilizada e como que ela deve ser utilizada né

a nega né por muito tempo lá quando ela foi foi estudada tentaram correlacionar né as medidas delas ali no final da gravação com a capacidade de carga da estaca né só que isso não é prático né diversas autores chegou à conclusão de que é muito pouco provável que dê certo a variação avaliação que tem de solo para solo é muito grande não é um método confiável para determinar a capacidade de carga então por exemplo previa Sei lá uma capacidade de carga de 1000 km newtons e tentava através da medida ali de nega é ver se

realmente deu meio quilo neutros né Digamos que um pouco e o que a prova de carga faz né então assim não é recomendado para este para esta não é usual para essa situação Então deve ser utilizado somente como parâmetro de uniformização destaqueamento né ou seja para verificar a impenetrabilidade da estaca no solo E como eu disse nessa ligeira previsão que eu coloquei porque tem alguns autores que ainda utilizam né Por exemplo para estimar aí você está qual o comprimento médio que estaca vai ter que ter então costuma ser ainda utilizar alguns métodos né não fica

tão próximo mas dá para ter uma ideia de quantos metros que vai ser gravado destaca e a gente vai ver logo a seguir aqui né Deixa eu voltar só um momento aqui né então tem como estimar profundidade Tem sim né alguns metros como de Bricks holandeses dentre outros eu não vou adentrar nesse nesses métodos Eu até tenho aqui mas assim é facilmente se vocês encontram aí né os métodos para estimar né a nega aí porque por exemplo vamos supor você usa esse método aqui e estima né através da capacidade que você deseja ter lá é

vocês time que vai precisar de um anega de 14 milímetros por exemplo para atingir aquela resistência então é lá na obra às vezes ativa em penetrado com 12 MM né às vezes com 15 com 13 enfim isso é muito variável mas dá para você ter uma noção por exemplo você vê lá que com 8 metros não dá a nega que você queria Então vai precisar de uma Emenda Então você já se prepara para uma Emenda né Então essa situações que são interessantes aí tentar prever um pouco aí da dessa merda né Quais são as ordens

de grandeza então assim varia é óbvio de tipo de bloco quanto essas Estacas que tem e o tipo de estaca mas assim usualmente para status pré-moldado de concreto 10 mm é um valor bom e até 20 para Estacas metálicas né então se você tiver gravando lá né obteve um diagrama 10mm já é uma já é um valor muito bom indicando aí que que pode separar o estaqueamento e 20 mm para estar com as metálicas então como eu disse né uniformidade Vamos unidade né aqui eu mesmo que elaborei diagrama só para a gente entender melhor como

que funciona então a gente tinha aqui né uma situação que a gente quer que a gente gostaria que uma situação que a gente não gostaria porque o solo resistente aqui é observou-se que as Estacas Se comportaram todas iguais né foi verificada mega e viu que essa era profundidade onde se obteve a nega de 10 minutos por exemplo Então tá tudo parando na mesma camada importante que a gente chama né não necessariamente tinta tudo retilíneo assim né Poderia ter algumas variações aqui eu coloquei sim só para modo de ilustração e aqui do lado é um lugar

onde que não foi é feito esse controle da mega adequadamente Então ela tinha uma nega muito alta aqui do na ordem de 20 mm para estar maldade concreta poderia descer mais e não desceu então ah essa diferença Então quando for solicitado isso daqui a mento recalque diferencial ele pode ocorrer né então é essa situação então o que que pode acontecer ali durante essa obtenção da nega né E se der nega antes do comprimento Total destaca o que que acontece então por exemplo você imaginava que ia dar nega com 10 metros né você comprou uma estaca

de 10 metros e deu nega com 8 metros então sobrou dois metros que você vai fazer então vai arrasar vai cortar esses dois metros né e do contrário Esse é estaca e se crava todo destaque mesmo senão ele não dernega então acontece que a gente pode fazer uma Emenda né colocar mais um estaca não é bom ficar emendando demais mas pode fazer aí algumas emendas isso tudo é previsto em cálculo né pessoal agora tem uma outra situação né E se mesmo emendando a estaca não der nega o que que acontece a emendou estaca lá não

deu nega então tem um problema acontecendo aí né então vamos lá no Autocad vamos entender eu fiz uma ilustração aqui né [Música] eu fiz uma ilustração aqui vamos entender aqui ao se optar por poucas Estacas de grandes então você tinha um bloco você tinha uma carga x e é preferiu usar lá duas Estacas de grande diâmetro para resistir aquela cara você poderia optar por duas grandes por exemplo ou cinco com diâmetros menores mas também fariam o mesmo trabalho o que que pode acontecer então nós temos aqui um primeiro estágio né Eu trouxe um terreno onde

que a gente tem uma camada de solo pouco resistente um solo com resistência adequada e que num intermediário E continuo consolar um pouco resistente logo abaixo então o que que pode acontecer aqui faltou uma ilustração né tá não tem problema deixa eu ver se dá para copiar aqui se não der não tem problema também é não tem problema tá aqui vai ter uma dificuldade para copiar aqui mas é aqui a gente teria a estaca nesse primeiro estágio que é um solo pouco resistente né então começou isso aqui a minha tá aqui está desce um pouquinho

mais chega no solo com resistência adequada só que o que que acontece neste caso quando se opta por Estacas de grande ano né Você vai precisar de uma grande força né desprendida aqui pelo martelo para conseguir gravar essa estaca quando se faz essa força descarrega essa força exagerada no topo da estaca ela vai facilmente É ultrapassar o solo com resistência adequada Então essa está que era para parar aqui Ela Corre um sério risco de passar direto né em função das vezes a camada da ponta se poucos pensa Então ela acaba indo para outro solo né

logo abaixo que seria pouco resistente E isso não dá nega essa está aqui vai continuar descendo vai continuar descendo entendeu vai emendar aqui vai descer mais Então esse é um problema e como que contorna esse problema né esse problema ele é contornado substituindo por muitas Estacas de menor capacidade Então se aqui tinha por exemplo uma estaca de 50 cm de diâmetro volta para uma de sessão de 50 por exemplo volta uma absorção de 20 Entendeu lado de 17 de 20 divide em Estacas menores porque elas vão exigir forças menores aplicadas nela e consequentemente elas não

vão ultrapassar facilmente essa camada só que é com resistência adequada Então esse essa é uma solução a melhor que tem né Muito boa para controlar esse problema não deu nega destruir por Estacas menores de com que exige menor menor força aplicada sobre ela para ser encravadas Acredite ter ficado claro né uma ilustração simples mas objetiva aí né Então é isso né pessoal no próximo vídeo a gente vai fazer uma abordagem aí sobre o repique elástico e como eu disse também são Um breve comentário sobre as provas de carga eu vou aguardar você no próximo vídeo

aqui né eu deixo as referências algumas das referências utilizadas aí no nessa vídeo aula eu espero que você tenha gostado né é um tema novo diga novo não né é um tema velho mas pouco debatido não tem tanta não tem tanta difusão aí no meio técnico eu acredito que possa contribuir para vocês aí que gostam dessa área aí né acredito que todos nós devemos saber desses pequenas técnicas mas que são muito importantes né Espero ter contribuído para vocês então aguardo vocês no próximo vídeo fiquem com Deus
