Inductores Explicados

[Aplausos] hola chicos soy raúl de mentalidad ingeniería puntocom en este vídeo vamos a ver los inductores para aprender cómo funcionan donde los usamos y por qué son importantes recuerda que la electricidad es peligrosa y puede ser fatal debes estar cualificado y ser competente para llevar a cabo cualquier trabajo eléctrica entonces qué es un inductor un inductor es un componente de un circuito eléctrico que almacena energía en un campo magnético puede liberar está casi instantáneamente y veremos cómo lo hace más adelante en el vídeo ser capaz de almacenar y liberar rápidamente la energía es una característica

muy importante y por eso los usamos en todo tipo de circuitos en nuestro vídeo anterior vimos cómo funcionan los capacitores si no lo has visto he dejado un enlace abajo en la descripción del vídeo así que cómo funciona un inductor quiero que primero pienses en el agua que fluye por algunas tuberías hay una bomba que empuja esta agua que es equivalente a nuestra batería la tubería se divide en dos ramas las tuberías son el equivalente a nuestros cables una rama tiene un tubo con un reductor en él esa reducción hace que sea un poco difícil

para el agua a fluir a través de ella por lo que es equivalente a la resistencia en un circuito eléctrico la otra rama tiene una rueda de agua incorporada la rueda de agua puede girar y el agua que fluye a través de ella hará que gire la rueda es muy pesada por lo que toma un tiempo para alcanzar la velocidad y el agua tiene que seguir empujando contra ella para que se mueva esto es equivalente a nuestro inductor cuando iniciemos la bomba por primera vez el agua va a fluir y quiere volver a la bomba

ya que se trata de un circuito cerrado al igual que cuando los electrones salen de la batería fluyen para intentar volver al otro lado de la batería a propósito en estas animaciones utilizo el flujo de electrones que va de negativo a positivo pero puede que estés acostumbrado a ver el flujo convencional que va de positivo a negativo solo ten en cuenta los dos y cuál es el que estamos usando a medida que el agua fluye llega a las ramificaciones y tiene que decidir qué camino tomar el agua empuja contra la rueda pero la rueda va

a tardar un tiempo en moverse y por lo tanto está añadiendo mucha resistencia a la tubería haciendo muy difícil que el agua fluya por este camino por lo tanto el agua en cambio tomara el camino del reductor porque puede fluir directamente a través de él y volver a la bomba mucho más fácilmente a medida que el agua siga empujando la rueda comenzará a girar cada vez más rápido hasta que alcance su máxima velocidad ahora la rueda no proporciona casi ninguna resistencia por lo que el agua puede fluir por este camino mucho más fácilmente que el

camino del reductor el agua prácticamente dejará de fluir a través del reductor y todo fluirá a través de la rueda de agua cuando apaguemos la bomba no entrará más agua en el sistema pero la rueda agua para tan rápido que no puede detenerse tiene inercia a medida que siga girando empujará el agua y actuará como una bomba el agua fluirá alrededor del circuito y volverá sobre sí misma hasta que la resistencia de los tubos y el reductor frene el agua lo suficiente como para que la rueda deje de girar por lo tanto podemos encender y

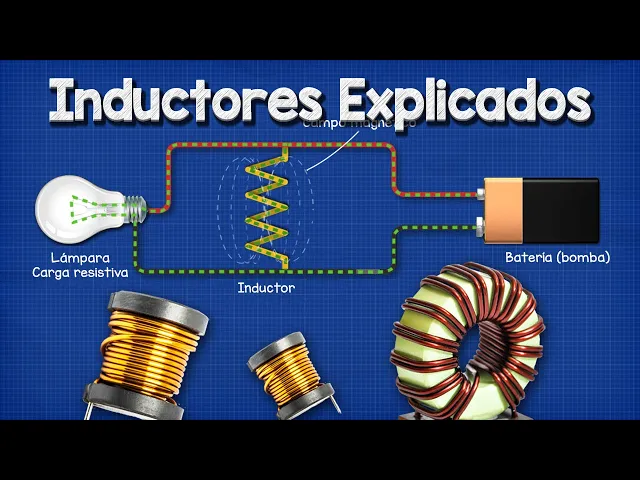

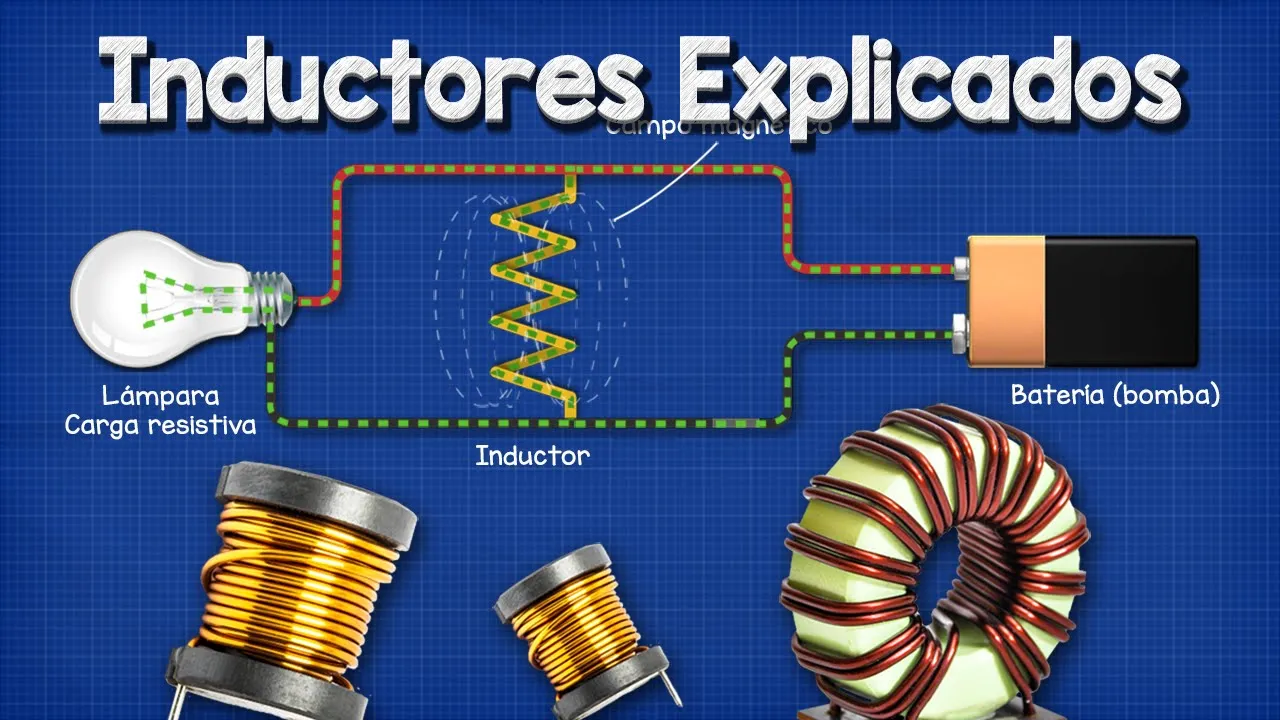

apagar la bomba y la rueda de agua mantendrá el agua en movimiento por un corto tiempo durante las interrupciones tenemos un escenario muy similar cuando conectamos un inductor en paralelo con una carga resistiva como una lámpara este es el mismo circuito que acabamos de ver pero está más claramente cableada cuando alimentamos el circuito los electrones van a fluir primero a través de la lámpara y la alimentamos muy poca corriente fluida a través del inductor porque su resistencia al principio es demasiado grande la resistencia se reducirá y permitirá que fluya más corriente eventualmente el inductor no

proporciona casi ninguna resistencia así que los electrones preferirían tomar este camino de regreso a la fuente de poder y la lámpara se apagará cuando desconectamos la fuente de poder el inductor continuará empujando a los electrones al circuito y a través de la lámpara hasta que la resistencia disipe la energía entonces qué está pasando en el inductor para que se comporte así cuando pasamos la corriente eléctrica a través de un cable este genera un campo magnético a su alrededor podemos ver esto colocando brújulas alrededor del cable cuando pasemos la corriente a través del cable las brújulas

se moverán y se alinearán con el campo magnético cuando invertimos la dirección de la corriente el campo magnético se invierte y así las brújulas también cambian de dirección para alinearse con esto cuanta más corriente pasemos a través de un cable mayor será el campo magnético cuando envolvemos el cable en una bobina cada cable produce de nuevo un campo magnético pero ahora todos se fusionarán y formarán un campo magnético más grande y poderoso podemos ver el campo magnético de un imán con solo esparcir algunas limaduras de hierro sobre un imán que revela las líneas del flujo

magnético cuando el suministro de electricidad está apagado no existe un campo magnético pero cuando conectamos la fuente de poder la corriente comenzará a fluir a través de la bobina por lo que un campo magnético comenzará a formarse y aumentará hasta su máximo tamaño el campo magnético está almacenando energía cuando se corta la energía el campo magnético comenzará a colapsar y así el campo magnético se convertirá en energía eléctrica y esto empuja a los electrones en realidad va a suceder increíblemente rápido solo he reducido la velocidad de las animaciones para que sea más fácil de ver

y entender por qué hace esto a los inductores no les gusta el cambio de corriente quieren que todo permanezca igual cuando la corriente aumenta tratan de detenerla con una fuerza opuesta cuando la corriente disminuye tratan de detenerla empujando los electrones hacia afuera para tratar de mantenerla igual así que cuando el circuito va de apagado ha encendido habrá un cambio en la corriente que ha aumentado el inductor va a tratar de detener esto para que crea una fuerza opuesta conocida como frame o fuerza electromotriz que se opone a la fuerza que lo creó en este caso

la corriente que fluye a través del inductor desde la batería alguna corriente todavía va a fluir a través de ella y mientras lo hace genera un campo magnético que aumentará gradualmente a medida que aumente más y más corriente fluirá a través del conductor y la fen se desvanecerá el campo magnético alcanzará su máximo y la corriente se estabilizará el inductor ya no resiste el flujo de corriente y actúa como un trozo de cable normal esto crea un camino muy fácil para que los electrones fluyan de vuelta a la batería mucho más fácil que fluir a

través de la lámpara por lo que los electrones fluirán a través del inductor y la lámpara ya no brillará cuando cortamos la energía el inductor se da cuenta de que ha habido una reducción de la corriente no le gusta esto y trata de mantener la constante así que empujará los electrones hacia afuera para tratar de estabilizar la esto encenderá la lámpara recuerda el campo magnético tiene energía almacenada de los electrones que fluyen a través de él y la convertirá de nuevo en energía eléctrica para intentar estabilizar el flujo de corriente pero el campo magnético solo

existirá cuando la corriente pase a través del cable y por tanto a medida que la corriente disminuya de la resistencia del circuito el campo magnético colapsará hasta que ya no proporcionen ninguna energía si conectamos una resistencia y un inductor en circuitos separados a un osciloscopio podemos observar los efectos visualmente cuando no fluye ninguna corriente la línea es constante y plana en cero pero cuando pasamos la corriente a través de la resistencia obtenemos un tratado vertical instantáneo hacia arriba y luego se aplana y continúa a un cierto valor pero cuando conectamos un inductor y pasamos corriente

a través de él no se elevará instantáneamente sino que aumentará gradualmente y formará un perfil en curva continuando eventualmente a una línea plana cuando detenemos la corriente a través de la resistencia ésta vuelve a caer instantáneamente y conseguimos que esta línea vertical y repentina regrese a cero pero cuando detenemos la corriente a través del inductor la corriente continua y obtenemos otro perfil curvo hasta cero esto nos muestra como el inductor resiste el aumento inicial y también trata de evitar la disminución por cierto hemos cubierto la corriente en detalle en un vídeo anterior consulta los enlaces

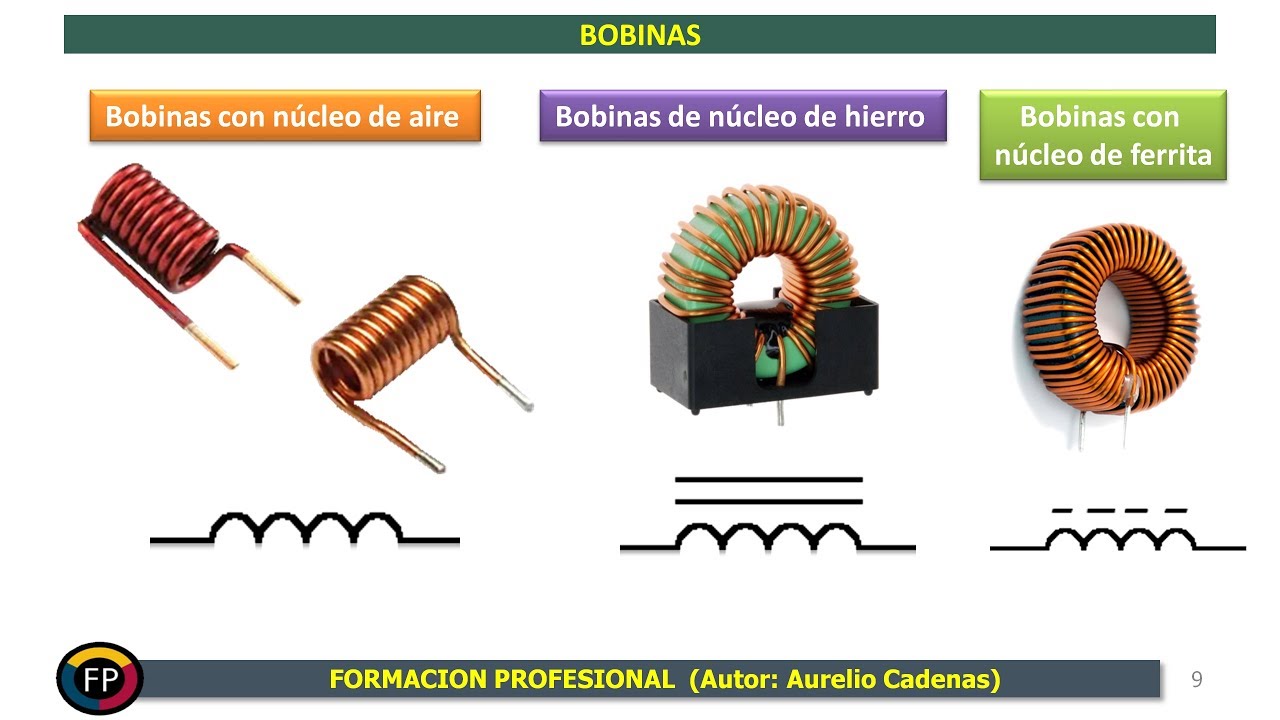

de abajo como son los inductores los inductores en los tableros de circuitos se verán algo así básicamente un cable de cobre envuelto alrededor de un cilindro o un anillo tenemos otros diseños que tienen alguna cubierta esto es generalmente para proteger su campo magnético y evitar que interfiera con otros componentes veremos los inductores representados en los dibujos de ingeniería con símbolos como estas algo que hay que recordar es que todo lo que tenga un cable enrollado actuará como un inductor incluyendo motores transformadores y relés donde los usamos los usamos en los convertidores elevadores boost para aumentar

el voltaje de salida de cc mientras disminuimos la corriente podemos usarlos para restringir una fuente de cea y permitir que solo pase la dcc los usamos para filtrar y separar diferentes frecuencias también los usamos para transformadores motores y relés cómo medimos la inductancia medimos la inductancia de un inductor en la unidad de henri con una h mayúscula cuanto mayor sea el número mayor será la inductancia cuanto mayor sea la inductancia más energía podemos almacenar y suministrar y el campo magnético tardará más tiempo en formarse y el feng tardará más en ser superado no puedes medir

la inductancia con un multímetro estándar aunque puedes conseguir algunos modelos con esta función incorporada pero no dará el resultado más exacto eso podría servirte depende para que lo uses para medir la inductancia con precisión necesitamos usar un medidor lcr simplemente conectamos el inductor a la unidad y esta era una prueba rápida para medir los valores vale chicos esto es todo por este vídeo pero para continuar con vuestro aprendizaje mirad a alguno de los vídeos en pantalla y nos encontraremos en la próxima elección no olvidéis seguirnos en facebook twitter instagram y en mentalidad de ingeniería puntocom
