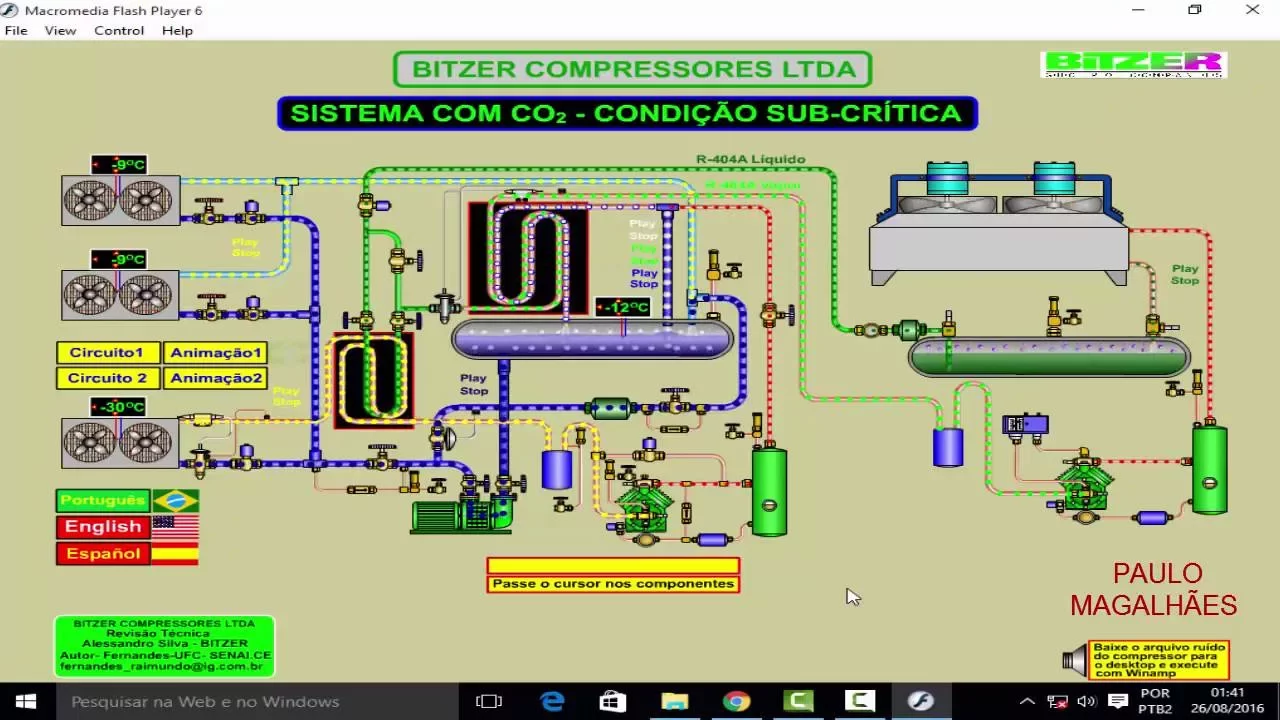

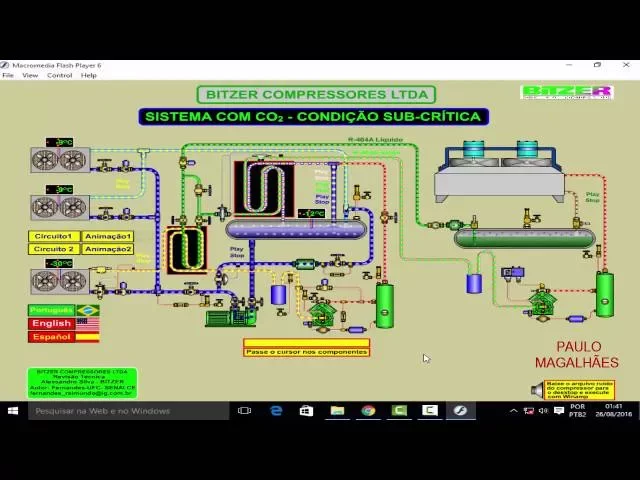

olá amigos do canal do youtube é no meu paulo estou novamente postando vídeos e informativos aí para quem está ingressando na área ou para quem já trabalha na área e pretende aprender um pouco mais dessa vez vou explicar um pouco a vocês aqui funcionamento de sistemas em cascata está em condição crítica com co2 é onde o primeiro estágio é 404 atar dois sistemas combinados é por isso que nós chamamos sistemas em cascata é e lembrando a vocês aqui que essa animação não é muito intuitivo muito bem feita o efeito aqui pelo é raimundo fernandes ele
é um professor da universidade os melhores profissionais que eu já vi haja vista que há um cara tem a capacidade de fazer esse tipo de animações é tem uma inteligência muito grande então essas ações são dele está de parabéns aí ele autorizou a colocar suas animações e eu vou passar pra vocês é aquilo que que que nós entendemos que nós aprendemos é então vamos vendê-lo mas aqui deixou o animal circuito e explicar os componentes aqui pra vocês né vamos lá coloquei aqui na animação é a sexta vez no circuito a circuito em cascata se baseam
serem dois sistemas um é acoplado em outro tá para que o segundo é estágio adquirir uma pressão é de uma inflação baixa né no caso da operadora vão trabalhar com a pressão de uma comparação muito baixa congelados e resfriados e sistema que se aplica em supermercados e coisas desse ramo frio alimentar indústrias alimentícias é o local onde se deseja alcançar baixas temperaturas e um controle maior né o primeiro estágio no ataque o primeiro compressor que vocês estão vendo ele funciona com 404 a então você vê aqui pelas linhas não anda difícil aprender né aqui o
preço ajustado do compressor separador de óleo daí o gajo é descarregada alta pressão segue aqui essa trilha entre no condensador que pacotes de 4 a 1 logo esse gás sair-lhe na forma líquida entra no tanque líquido como você vê aqui nesse caso eu fique abaixo para pegar somente a partir do livro quase 4 a 1 aqui você vê que aqui tem um trocador de calor um intercambiador de calor mas é o trocador cascata principal é esse aqui tá onde 404 haven passa primeiramente por este lhe ter cambiado de calor é resultante do retorno do gás
do sistema de cascata no sistema 2 que passa por aqui evitando assim que algum líquido retorne aqui parou para o compressor e também ajudando a dar uma esfriada neste líquido que vem do condensador do 404 a depois que o 404 a passo por esse primeiro intercambiador de calor ele sobe empresta aula de expansão para 404 a para depois entrar é um trocador de calor cascata repare que e teoricamente falando é esse trocador de calor é um evaporador 144 a e ao mesmo tempo se você for olhar aqui no sistema judicial 2 no segundo estágio ele
é o condensador aqui tá então na realidade o que condensa é o um gás que sai alta pressão desse compressor de co2 passando aqui para o separador de óleo e entrando aqui é ou era o apoiador deu 46 14 a que vem então resfria condensa é esse primeiro sistema com o céu do sta depois que esse cais o retorno do 404 a r sai do trocador de calor o cascata é ele volta novamente por aqui a sua opção vem pra cá se tiver algum restante leto ele fica por aqui passa e entrou novamente é no
compras ou 44 a esse é o primeiro ciclo está o ciclo 2 porque os é o círculo que vai sim fazer a expansão é direta no ambiente co2 então se baseia no seguinte comprou só 2 quando vocês forem ver nos racks eles é não são grande está e haja vista que muitos supermercados estão usando por conta é e sua baixa potência é aliado a um alto é o de um frigorífico que esse que se dá esse do co2 tem né aliada também um baixo consumo de energia e água haja visto aqui esse motor é menor
e você vê que o sistema comece a descarga aqui é você para de óleo aulas em esferas pra cá ele vem pra cá nesse provável cascata onde ele se condensa e entra aqui tá ele entra aqui agora reparem o seguinte vocês estão vendo aqui esse cano aqui né para quê aqui é tem um alvo de atenção a ela não permite que esse lugarzinho pra cá mas este gás esse vapor que sobra da condensação ele retorna pra catar ele retorna pra cá aqui é em alguns rasgos é isso aqui é uma sola noite tá então quando
ele percebe que por uma válvula bóia domingo ele vai apostar muito grande aqui dentro ela agora sob a noite e permite que esse gás volte para cá novamente e ele se condensa e entre aqui mas na fase líquida porque o que interessa para o sistema de co2 é do likecool lc é aproveitado haja vejo aqui depois que a gente aqui nesse tanque o líquido ele vem para acabar esta bomba e essa bomba de maneira nenhuma que pode aspirar é o gás na fase gasosa porque isto vai parar então aqui tem que ter sempre é é
uma demanda de líquido tá haja vista que também esses sistemas também eles têm uma proteção tá se esse nível de liquidez baixar muito ele vai desligar o sistema evitando assim que vapor entre aqui na bomba centrífuga que a circulação e força para todo o sistema de dentro do supermercado né mas continuo aqui é é a explicação do diagrama então a gente vai entrar aqui é condensou sistemas co2 então não faz o líquido é ser bom em circulação ela as pias líquido pra cá está e descarrega pra cá problema por adulto está é de dois apoiadores
aqui em média a temperatura e esse de baixa temperatura atinge temperaturas menos 30 e até menos 43 graus é esses sistemas eles atingem tá então você está vendo aqui que esta bomba r circula chega prá cá é aqui vocês vão ver o valor de expansão co2 está essas válvulas são com regulagem manual nesses sistemas de média pressão e essa aqui sem o aval de expansão quer mostrar que tem alguns sistemas é tem um foco de expansão bóia mas na maioria dos sistemas em alguns até têm valor expansão eletrônico mas a maioria desses sistemas é ele
já vem com o aluno de expansão até gostar nem outros sistemas também que estão vindo novos agora essa bomba é controlada e por inversões de freqüência para ajudar aí há uma demanda de carga e um controle também indicada maior né bom pessoal é só explicando aqui também novamente vocês estão vendo aqui galera que o gás é lifan militar entra nessa selva portadores retornam na forma gasosa e vem pra cá ó entra novamente aqui uma parte desse gás porque porque a controlar ajudar a controlar a pressão aqui interna do sistema está a outra parte que vem
retorna novamente entra nesse primeiro a troca de calor e entra aqui pra retornar novamente está então vocês estão reparando que essa parte que mede a pressão ela não está retornando por pessoa tá haja vista que esse sistema aqui esses evaporadores de média pressão eles estendem até uma pressão a decepção um pouco maior então esse gás aqui também não foi então é max pode ser de uma forma o processo não foi retirar totalmente é o poder que entende de tirá-lo do ambiente então ele retorna novamente para quando começar a dor para que a bomba veio a
recirculação legais e parte dele entra aqui fazer papel da baixa o coração ea outra parte e circule novamente para é a partir de média no processo de elaboração mas esse gás que retorna do colecionador de baixo ele vem pra cá e retorno para o compressor novamente está então galera tá aí espero que vocês tenham entendido aí essa explicação eu vou parar por aqui o vídeo é muito longo mas é o adianta vocês que têm várias e várias animações e em vários ramos da refrigeração e climatização que eu vou estar passando pra vocês é para que
vocês venham aí ter um aprendizado didático e v1 aprender e ele vence há mais esse sistema está aqui e não nem tem nenhum curso por aqui que estava nesse sistema porque é muito restrito né espero que vocês tenham gostado é d
