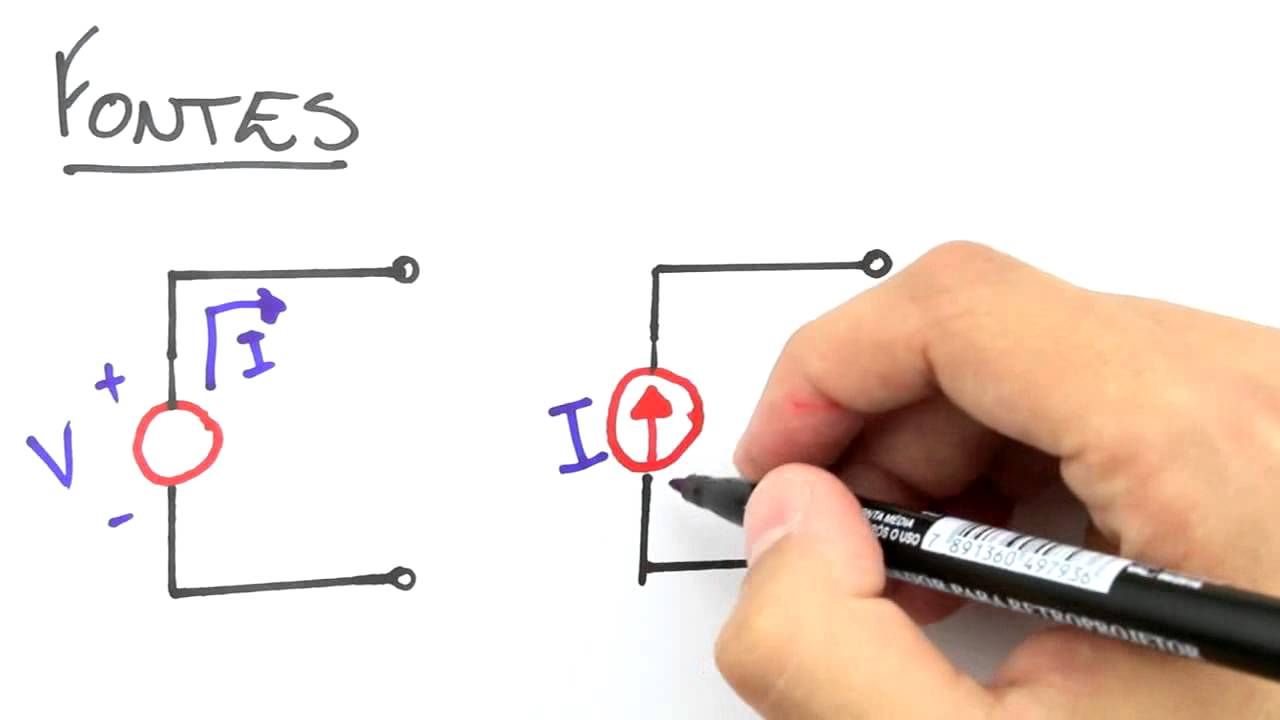

é galera do Missal vamos dar continuidade Pro nosso curso de circuitos elétricos então e nessa aula a gente vai falar sobre fontes O que que são as fontes são os elementos dos do nosso circuito que vão fornecer energia pro circuito e além de energia vão fornecer potência que é a taxa de variação da energia que é muitas vezes a grandeza que a gente vai est preocupado aqui nessa análise existem basicamente dois tipos de de fontes a primeira dela é a fonte de tensão que a gente já viu a fonte de tensão nada mais é do
que uma pilha conhecida por todo mundo e ela pode ser representada desse jeito mas desse jeito aqui a gente chama essa fonte de fonte ideal por quê porque na verdade toda fonte real tem uma resistência interna ri associada que que essa resistência vai fazer ela vai limitar a corrente no circuito se a gente fechasse esse circuito aqui ó a corrente que passa por aqui seria V sobre Ri e o que que acontece com o tempo essa resistência interna vai aumentando por isso que as nossas pilhas acabam porque quando essa resistência interna ficar muito grande a
nossa fonte de tensão já não tem a capacidade de fornecer pro circuito a corrente necessária para ele atuar da maneira correta que que a gente tem que perceber aqui uma fonte de tensão ele ela mantém a tensão nos terminais dela constante mas Além disso ela pode pode ou ou não gerar uma corrente aqui I pro circuito essa tensão aqui é constante essa corrente I vai depender da carga que tá ligada na nossa fonte o segundo a segunda segundo tipo de fonte que a gente tem é a fonte de corrente a fonte de corrente não é
tão intuitiva porque a gente não tem um exemplo tão claro para falar dela mas basicamente olha só a gente representa ela por uma fash e e a gente pode fazer uma analogia com a fonte de tensão a fonte de tensão ela mantém a tensão constante e a corrente nela pode variar de acordo com a carga com a fonte de corrente ao contrário ela mantém sempre uma corrente constante e a tensão que aparece em cima dela V vai variar de acordo com o que tiver ligado nela essa aqui é a representação de uma fonte real por
do mesmo jeito que a gente falou antes sobre a fonte de tensão a fonte corrente também vai apresentar uma resistência interna dessa vez a resistência vai ser ligada em paralelo com a fonte não em série isso é uma coisa que tu tem que perceber e bom Por que que a gente tá falando isso o que a gente quer nos nossos circuitos é simplificar eles ao máximo para deixar o mais simples possível da gente analisar as grandezas que a gente quer as fontes podem ser simplificadas de duas maneiras a primeira que a gente vai falar é
associação de fontes olha só essas duas fontes de tensão aqui estão ligadas em série como é que vai ser a fonte de tensão V vai ser igual a soma das duas fontes isso é bastante intuitivo pensa se a gente tem um instrumento de medição e a gente medir a tensão aqui ele vai medir a soma das duas fontes Ou seja a gente pode transformar essas duas fontes em uma só deixando nosso circuito com menos elementos quanto menos elementos ele tiver mais fácil vai ser da gente interpretar ele PR as fontes de corrente a gente tem
esse tipo de ligação aqui ó elas estão em paralelo não insere agora essa corrente aqui I vai ser a soma das duas correntes então a gente pode transformar essas duas aqui em uma fonte só em que i é igual a soma das duas fontes do mesmo jeito que a gente fez com a fonte tensão só que a fonte de tensão estava em série e a Fonte corrente tá em paralelo tem um outro jeito aí ainda da gente simplificar O nossos circuitos como é que é É desprezando o que a gente conhece ou coisas que não
são importantes por exemplo olha aqui aqui a gente tem uma fonte de tensão ligada no resistor F se aqui a gente tiver um circuito qualquer a gente pode representar um circuito por uma caixa cheia de resistores cheia de fontes a gente não sabe o que tem ali mas o que que a gente sabe a gente sabe que a tensão em cima desse resistor aqui É iG tensão da fonte V então a gente conhece a corrente que passa por ele a corrente que passa por ele pela lei de vai ser V so R se a gente
não tá interessado nessa corrente aqui a gente pode desprezar e tirar esse resistor daqui a gente vai ficar com circuito equivalente com uma fonte de tensão e aquele nosso circuito que a gente não conhece mesito de corrente o que tiver em série aqui ó uma resistência r a gente já conhece a corrente que passa por ela então a gente sabe que a tensão nesse resistor é igual a ri se a gente não tá preocupado com a tensão nesse resistor só tá preocupado com o resto do circuito que vai estar aqui então a gente pode também
tirar isso aqui resumidamente o que que acontece o que tiver em paralelo com uma fonte de tensão pode ser desprezado Porque a gente já conhece a corrente que passa nele do mesmo jeito que tiver sée com uma fonte de corrente pode ser desprezado Porque a gente já vai conhecer a corrente que passa nele então é isso aí até a próxima
