[Música] atenção vai começar agora uma Teleaula de ensaios de materiais do curso profissionalizante este módulo tem um total de 25 aulas hoje Você vai assistir a Teleaula número 19 Bons [Música] estudos você acha que esses ensaios visuais estão sendo feitos aqui servem para detectar todas as descontinuidades que essas peças de ao podem ter o que é que você acha C eu acho que algumas descontinuidades não dá pr enxergar assim a olho nu não também não sei n para você tá certo é claro que podem passar alidades que a gente não CONSEG energ ér enr outro
tipo de ensaio hoje nós vamos estudar mais um tipo de ensaio não destrutivo os ensaios que usam líquidos penetrantes vamos ver como surgiu esse tipo de ensaio Vamos aprender como eles são feitos hoje em dia e vamos conhecer Quais elementos são fundamentais para sua realização eu não entendo viu Nea Eu verifiquei todas as Peas PR Ant de colocá-las no cart Elas não tinham nenhuma descontinuidade ou defeito bom pelo menos nenhuma descontinuidade ou defeito que você tenha visto né Edgar porque a gente só fez ensaios visuais nas peças do kart bom e precisa fazer outro tipo
de ensaio é que as peças que são submetidas a grandes esforços de tração compressão flexão e esforços cíclicos podem Se romper se apresentarem descontinuidades que possam comprometer o desempenho e às vezes essas discontinuidades escapam ao ensaio visual por isso nesses casos é necessário se fazer um ensaio com líquido penetr que é capaz de detectar Até descontinuidades minúsculas o ensaio com líquidos penetrantes surgiu na indústria Ferroviária no século passado os engenheiros daquela época não conseguiam compreender porque as peças se rompiam Mesmo tendo sido examinadas com todo o cuidado a solução para esse problema apareceu junto com
um novo método de inspeção que usava óleo e g moído misturado com álcool o método do óleo e do giz era mais ou menos assim as peças eram lavadas em água fervente ou numa solução de soda cáustica em seguida elas eram mergulhadas por várias horas às vezes até por dias numa mistura de óleo e querosene depois de secas as peças eram pintadas com a mistura de álcool e gis moído as peças eram marteladas e a mistura de óleo e querosene saía da das descontinuidades manchando a pintura branca e indicando os pontos em que a peça
poderia Se romper quando colocada em uso Ah gostei dessa história viu Silva mas o que que isso tem a ver com o que é feito hoje em dia ah eu nunca vi pessoal aqui da fábrica por exemplo fazendo inspeção com óleo e giz é nunca vi o mesmo Car o método do giz e do óleo foi um avanço pra época mas ainda assim deixava desejar porque não havia muito controle sobre a composição do giz ou do Óleo Ah pois muito bem bem depois de nós conhecermos como surgiu esse ensaio nós vamos ver como são feitos
hoje em dia os ensaios com os líquidos penetrantes você vai ver Caio que muita coisa mudou de lá para cá Sobretudo com relação aos elementos usados no ensaio É isso mesmo Como tudo se moderniza o óleo e o giz também foram substituídos por outros elementos É verdade mas conhecer essa história foi importante porque se mudaram os elementos usados no ensaio o procedimento básico continua o mesmo hoje em dia ao invés de usar óleo e g usam-se outras substâncias dependendo do tipo de peça que vai ser examinado pois bem vamos dar uma olhada no ensaio que
usa o líquido penetrante visível e lavável com [Música] água a primeiraa é a limpeza da peça dependendo do tipo da peça ela pode ser limpa com escova de aço e solvente a limpeza é muito importante para remover resíduos que podem impedir o líquido de penetrar nas descontinuidades hoje em dia o líquido penetrante substituiu o óleo e ele pode ser aplicado mergulhando as peças num tanque borrifando com spray ou pistola ou ainda pode ser aplicado com ajuda de um pincel repare na cor do líquido Normalmente eles têm a tonalidade vermelha para facilitar a visão depois da
aplicação O inspetor espera o tempo necessário para que o líquido penetre nas possíveis descontinuidades em seguida é hora de remover o excesso a superfície de ensaio deve ficar totalmente livre do líquido ele deve ficar retido apenas nas descontinuidades nesse caso o líquido está sendo removido com água essa operação não pode ser muito demorada agora vem uma parte importante a aplicação do revelador o revelador faz o papel que o giz fazia antigamente mas hoje a gente usa um talco branco o tempo que o talco vai levar para mostrar as descontinuidades depende do tipo da peça do
tipo de defeito que se quer detectar e da temperatura ambiente normalmente é feita uma expensão no começo da secagem e outra quando a peça está totalmente seca e aí já aparecem as descontinuidades o revelador funciona como um Mat borrão sugando o líquido penetrante das descontinuidades e mostras ao [Música] inspetor Edgar Por que você não tá usando água para retirar esse líquido penetrante porque essa exatamente uma das diferenças entre os líquidos penetrantes a forma de remoção o exesso dos líquidos metr pode ser retirado de três formas com água como você já viu com o uso de

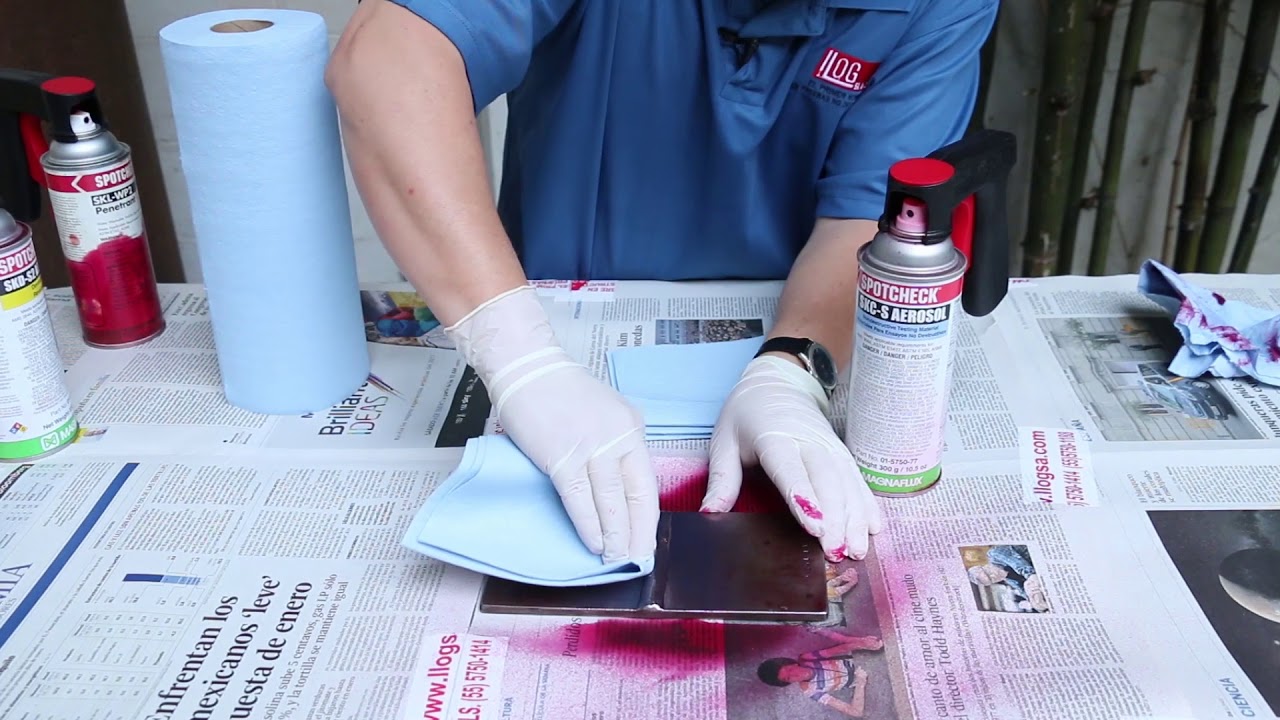

um solvente que é como eu tô fazendo agora ou com uso de emulsificante a retirada com uso de solvente deve iniciar com pano seco ou com papel toalha e depois para retirar o excesso da superfície a gente usa o solvente ah e o que que é esse emulsificante que você falou aí Ah é o seguinte nusa a composição desse penetrante aqui o torna insolúvel em água ele é feito à base de óleo Como você sabe água e óleo não mistura depois para retirar o excesso você usa uma substância como essa o emulsificante se mistura a
o penetrante E aí você tem uma solução lavável isso é você pode retirar ele com água é isso aí como você viu existem três formas para se fazer a remoção do excesso de penetrante você pode lavar com água usar solventes ou então fazer uma mistura de emulsificantes e depois lavar com água o tipo do penetrante vai determinar uma forma ou outra de remoção existem outras características além da forma de remoção que também diferenciam os penetrantes eles podem ser visíveis ou fluorescentes Olha só eu tenho aqui um exemplo de penetrante visível Você já viu ele já
apareceu na Teleaula de hoje lembra bem ele geralmente tem essa cor avermelhada que é justamente para facilitar a visualização das descontinuidades lembra o revelador age como um tipo de matab borrão e suga o penetrante de dentro das descontinuidades mostrando-os ao inspetor o que você ainda não conhece é esse aqui o penetrante fluorescente a técnica de aplicação é a mesma tudo que vale pro visível Vale pro fluorescente dependendo da composição o penetrante fluorescente pode ser removido com água solventes ou então com a ajuda do emulsificante Mas e daí qual será a grande diferença entre o penetrante
fluorescente e o visível é isso que nós vamos ver agora olha o luí aqui está fazendo um ensaio usando um líquido penetrante fluorescente ele já limpou a peça já aplicou o líquido e já aplicou o revelador falta apenas detectar as descontinuidades E aí é que está a diferença usando um penetrante fluorescente a inspeção precisa ser feita num ambiente com luz negra só assim as descontinuidades aparecem Ô Silão Que negócio é esse de luz negra hein luz negra é isso aqui seu Caio você lembra daquela luz das danceterias boades que parecia que mudava a cor das
roupas Claras deixando elas acesas olha aqui um exemplo luz negra é isso daqui no ensaio quando ela entra em contato com o líquido penetrante fluorescente ela deixa ele brilhando Ah bom só não entendi essa parte aí do penetrante fluorescente tá bom Não esquenta que não é tão difícil é só pensar um pouco Vamos pensar um pouco fluorescência luz negra deixa ver bom aí nós temos uma lâmpada e vamos imaginar que a luz que ela emite seja tal da luz negra o procedimento do ensaio é o mesmo essa peça aqui vamos imaginar que a gente aplica
um penetrante fluorescente sobre ela depois de retirarmos o excesso de penetrante a gente aplica o revelador quando a gente acende a lâmpada a luz negra entra em contato com o penetrante que ficou retido nas descontinuidades e ele passa a emitir luz é isso o penetrante é fluorescente porque ele tem a capacidade de transformar um tipo de luz que a gente não vê como a luz negra em um tipo de luz visível por isso é que a gente tem a impressão de que o objeto fica aceso Só que nesse caso o que Brilham são as descontinuidades
legal cha bem legal mas eu não entendi como é que a gente decide entre o penetrante visível e um penetrante fluorescente bom aí depende da peça do uso que a peça Vai ter do tipo de descontinuidades que se queira detetar o ensaio feito com o penetrante fluorescente revela descontinuidades bem pequenas e é um método de grande precisão de precisão bem maior do que o ensaio feito com o líquido penetrante invisível Só que também mais caro agora a gente vai conhecer um elemento fundamental no ensaio com líquidos penetrantes antes o revelador para entender direitinho como funciona
o revelador a gente veio até essa obra aonde O Roberto está aplicando o rejunte nesse piso de granito aqui dá para simular direitinho o que acontece com o revelador dá só uma olhada primeiro ele espalha o cimento de rejunte que como nosso revelador pode ser um pó sobre toda essa área aqui em seguida esse cimento se acumula nos pontos em que ele encontra alguma umidade é a mesma coisa acontece no nosso ensaio aqui o cimento do rejunte absorve a umidade que fica entre as placas de granito no nosso ensaio o revelador suga como um Mat
borrão o líquido penetrante que ficou retido nas descontinuidades da peça como você já deve ter notado o revelador é tão importante quanto o líquido penetrante para que a gente tenha um bom ensaio É isso mesmo Nea e basicamente existem quatro tipos de revelador O primeiro é esse em pó seco que eu tô usando que é uma mistura de sílica e talco é importante manter ele sempre seco caso contrário ele pedde a sua eficiência os outros três tipos de reveladores você vai conhecer mais tarde o importante é lembrar que a escolha de um revelador ou outro
Depende de critérios parecidos com a escolha do líquido penetrante eu aposto até que você já decorou né Essa escolha vai depender do tipo de peça do tipo de discontinuidad que a gente tenha que detectar ou do tipo de uso que essa peça vai ter Depois de pronta esse revelador aqui do Edgar por exemplo ele já não é mais tão usado porque ele não é muito confiável quando se trata de descontinuidades Muito pequenas esse daqui é um revelador úmido não acoso e ele é mais eficiente que o revelador Seco ele tem um solvente que pode ser
o ácool aa que facilita a aplia porciona uma secagem mais rápida tá vendo Ah tá pois bem se nós trocarmos o solvente por água nós teremos então um revelador acoso só que nesse caso a peça para secagem depois da aplicação vai ter que ir pro forno e tem também o revelador em película que é uma fita adesiva com revelador e a grande vantagem desse revelador é que a película Contendo a localização das descontinuidades ela pode ser destacada e arquivada legal Silva mas tem mais coisas sobre esses líquidos penetrantes tem tem sim Caio uma coisa que
é importante lembrar é que esses ensaios feitos com líquidos penetrantes só servem para detectar descontinuidades que sejam superficiais não adianta nada se a descontinuidade tiver no meio da peça mas apesar dessa alimentação o ensaio com líquidos penetrantes pode pode demonstrar aquelas descontinuidades que não são obas no ensaio visual né É isso mesmo mas ainda tem mais detalhes pra gente descobrir basta que você aprofunde tudo que você viu na Teleaula de hoje agora é a hora da revisão e atenção se liga aí que é hora da revisão na Teleaula de hoje você conheceu mais um tipo
de ensaio não destrutivo o ensaio com líquidos penetrantes você aprendeu como este tipo de ensaio surgiu e como ele é feito aprendeu que atualmente existem vários tipos de líquidos penetrantes e de reveladores que devem ser usados de acordo com as características da peça que está sendo inspecionada É isso aí depois de tantos ensaios chegou a hora de correr e você corra seu livro hein Até a próxima tchau vamos [Música] [Aplausos] lá [Música] C [Música] Telecurso 2000 um programa de Educação do sistema Fiesp e da fundação Roberto Marinho
