E aí E aí [Música] E aí e o pessoal Então nesse vídeo né Nós vamos começar então a tratado mais detalhadamente sobre cada um dos ensaios não destrutivos tá é como a gente viu lá passado existem vários ensaios não destrutivos e a gente vai falar sobre os quatro principais não é com mais detalhe penetrante partícula magnética ultrassom radiografia e demografia e vamos mencionar também os outros ensaios que existem mais específicos né é iniciando então nessa esse vídeo com líquido penetrante disso lembrar de a vocês alguma coisa a gente comentou na aula passada né você tem
vários tipos de descontinuidades diferentes né é que a gente pode classificar de maneira diferente a primeira forma de classificar quanto à posição da discutibilidade então existem as descontinuidades superficiais e afloram a superfície da peça A subs o gás que tem uma profundidade até 12 MM de profundidade sem aflorar a superfície da peça e os as escute unidades internas ou volumétricas que são acima de 12 minutos de profundidade e cada ensaio que é que vai estar discutindo a seguir é vai ser mais apropriado para um outro aplicação tão líquido penetrante É adequado as descontinuidades superficiais partícula
magnética se aplica aos dois superficiais e subtração som ao subsuperficiais internos e raio-x a todos eles a gente vai ver mais um detalhe porque isso não é com relação ao tipo de material ensaiado também se diferenças as ver que o líquido penetrante por exemplo se aplica a qualquer composição e estrutura da mesma forma que a radiografia e tomografia já partícula magnética por exemplo só aplica-se o ferro magnético para gente fazer em detalhes como é que foi funciona e ultrassom ele tem um problema é grande quando a estrutura granulométrica é muito grande muito grosseira né não
existe uma conveniência de cada ensaio dependendo do tipo de material ensaiar e outros fatores da com portabilidade custo é possibilidade de automatização cuidado com segurança né capacitação de operador registo o resultado Então existe diferenças um ensaio vai ser mais adequado do que outro e a gente vai estar discutindo em cada ensaio questões como essa também tá bom só para dar uma introdução geral para vocês e agora nós vamos então entrar no primeiro ensaio não-destrutivo Mais um detalhe que o ensaio por líquido penetrante né a gente vai estar abordando então alguns tópicos essenciais nesses tópicos abordados
em cada um dos ensaios aí iniciando por histórico falando das finalidades o princípio físico do ensaio e descrevendo para vocês as etapas do processo aplicações e vantagens e limitações de cada ensaio iniciando então pelo histórico é o ensaio por líquido penetrante Depois do ensaio visual e saio mais utilizado lá na história começou na indústria Ferroviária até antes da primeira guerra mundial Então como é que o pessoal fazia é existia trincas na nos trilhos das vagões e nos trilhos na Alice Vampiro por causa dessas trincas e visualmente não era o suficiente a inspeção visual para prevenir
a descobrir quando o trio estava lá em vias de fraturar né então para isso se criou o tipo de ensaio baseado na aplicação de óleo e podes né com álcool e através desse método aqui se conseguiria é pra a verificar uma melhor visualização as trincas que os trilhos aconteciam como é que eles faziam isso então primeiro as peças eram lavados em água fervente ou soda cáustica para limpar a peça e a Fera mergulhadas né em algumas horas do a solução de óleo e querosene Depois dessa essas horas as pessoas não seca e aí pintadas com
uma mistura de álcool com pó de gesso e depois que o pessoal fazia dava uma martelada nessa peça né E esse óleo né integrado com alguns saia dessas possibilidades essas trincas manchando essa pintura de gesso e essa mancha Então o que acontecia nos trilhos o nas peças ferroviárias em ver lavo Então os pontos onde Poderia ocorrer a ruptura não tinham Possivelmente uma 31 e essa técnica foi aperfeiçoada com o tempo e no comendo alinhado sair do século 20 da 1942 nos Estados Unidos o o a pessoa aí o Robert é fixa Ele desenvolveu uma técnica
com o líquidos diferentes é do que o a querosene qo pó de gesso ele fez isso porque existe uma necessidade na época fiz estava começando a se desenvolver cada vez mais ainda os era o Náutico necessidade de ensaiar esse materiais diferentes e já existia o ensaio por partículas magnéticas mas que tem uma limitação na ensaio por partículas magnéticas ele não pode ser feito não tem como fazer e materiais não magnéticos a gente vai ver isso em detalhe quando a gente vai estudando partícula magnética então por exemplo alumínio titânio é muito utilizado na Aviação eu não
tinha uma maneira de de ensaiar isso aí por partículas magnéticas eu tinha aqui então inventar um jeito é mais prático de utilizar o impetrante por aí foi aí que foi desenvolvido então líquidos diferentes né para esse ensaio pudesse ser feito de uma maneira mais prática então na Indústria Aeronáutica a dor hoje em dia lá o procedimento que se adota para esse sair e penetrante é bastante simples resolver e adota o mesmo princípio básico naquele lá antigo que se utilizava na indústria Ferroviária ali ó utilizando um líquido que vai ter entrar nas trincas né e depois
de removido o excesso de líquido a gente vai revelar Então as trincas a partir daí da absorção por uma camada reveladora em fazer como é que funciona isso então se desenvolver as substâncias específicas para substituir o óleo e o giz que Originalmente eram aplicados Quais são as finalidades as ensaio né então assim ó Nem toda a descontinuidade especial a pode ser vista a olho nu não é Principalmente eu tenho uma extensão muito grande né da superfície ensaiado então a finalidade do ensaio por líquido penetrante é detectar descontinuidades abertas é difícil da peça não é o
Trinca fóruns novas não como essa figura aqui nessa uma dobra nós aqui uma trinca profunda esse aqui é uma porosidade nas especial que não sejam visíveis a olho nu não consigo enxergar a partir da realização do ensaio por líquido penetrante então assim ó característica é que essa oportunidade tem necessariamente que aflorar a superfície da peça tá bom para poder ser ensaiado pela empresa aí e eu e eu li ensaio por líquido penetrante né é abreviado por LP ele consegue revelar as quantidades Muito pequenas da muito fina da ordem de 1 milésimo de milímetro de abertura

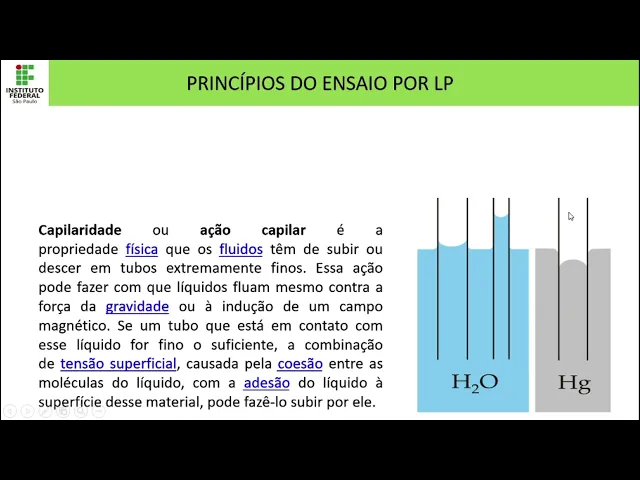

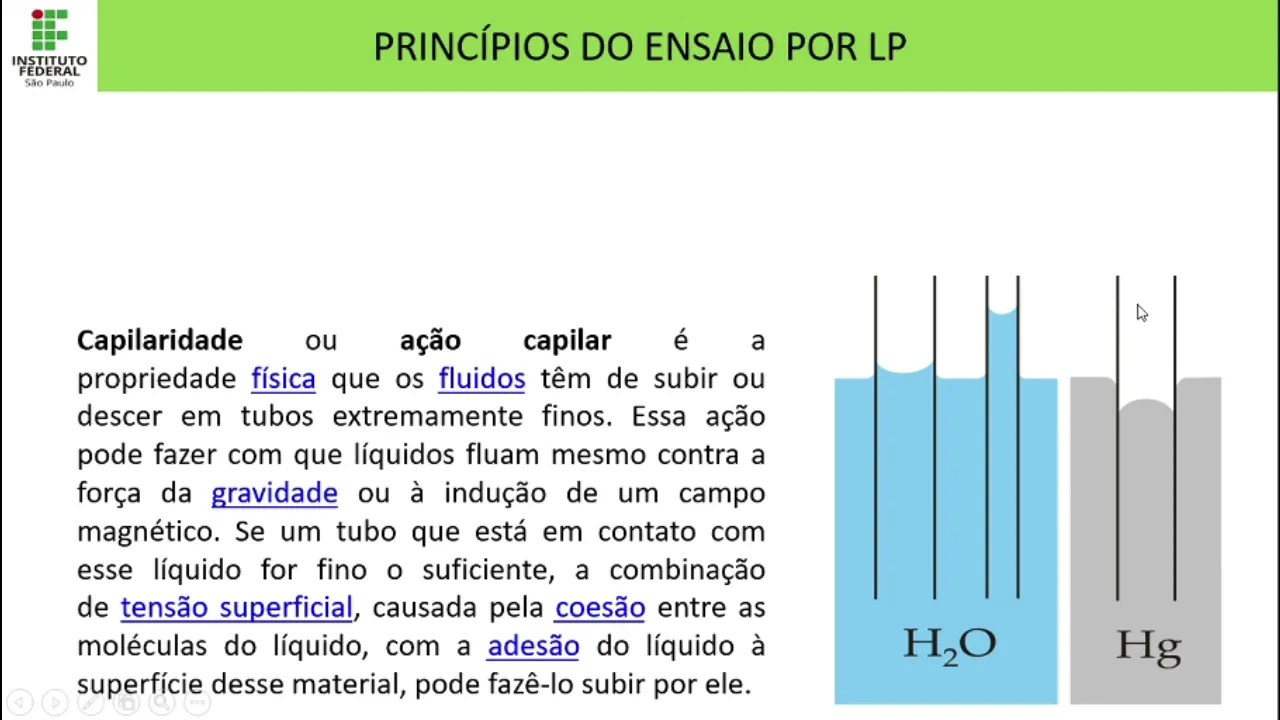

como mostra aqui essa figura que mostra uma junta soldada e que eu tenho uma trinca relativamente profunda aqui não é mais bem fina visualmente até difícil de enxergar isso mas eu consigo facilmente enxergar esse tipo de desconto unidade com o presidente bom Quais são os princípios deste ensaio o princípio físico do ensaio por partículas magnéticas é o princípio da capilaridade de fluidos que que é isso ação capilar é uma propriedade física que os fluidos possuem né de conseguir subir ou descer em todos os extremamente finos é que pode fazer com que esse fluido consiga vencer
a força da gravidade então algum é fluida e os diferentes possuem propriedades de capilaridade diferentes por exemplo a água é um fluido que tem uma capilaridade é relativamente boa comparado com outra substância Então é se eu coloco um tubo bastante fino é imerso no líquido a água dentro desse capilar ele vai entender a subir vencer a força da gravidade Diferentemente do que acontece com Mercúrio né que a tendência dele é descer né eu não subir é quando imenso não fui tá então eu digo que água tem uma capilaridade melhor do que o mercúrio e sem
função numa propriedade de coesão entre as moléculas do líquido né Beleza gente então assim ó é esses líquidos que vão ser utilizados esse sai eles possuem uma grande capacidade de capilaridade mas isso permite com que eu consegui sair a peça não só na posição vertical ou horizontal mas também na vertical na também na sobre cabeça Quer dizer se a peça estiver em cima da minha cabeça eu consigo aplicar o líquido penetrante em cima da minha cabeça e o penetrante vai penetrar em qualquer oportunidade que tiver por menor que seja sem o líquido cair em cima
da minha cabeça tá por causa da propriedade da capilaridade II bom então você trouxe o filminho para vocês breve é para explicar de uma maneira bem interessante essa essa propriedade de capilaridade então eu senti na quem conhece construção civil sabe qual é a praga que é a infiltração de água nas Lajes né isso acontece por exatamente por causa da capilaridade dos materiais ali utilizados na construção civil A água tá no solo ela acaba subindo nas paredes e [Música] E aí [Música] E aí [Música] e perceba que o tijolo Aí começar absorver a água e a
água sobe ontem Deus fez possa bolo bem cedo a força da gravidade quanto mais preocupação mas aí percebe que se tudo vai subir e e depois de 7 minutos vão passando lentamente o recibo verdade da capilaridade tá bom e E aí como é que funciona o ensaio por líquido penetrante então consiste fazer um líquido especial aqui é o chamado penetrante penetrar nas aberturas das possíveis pequenas fendas né que é exatamente a descontinuidade pelo efeito da capilaridade é uma Peça ela pode estar nessa posição pode estar na vertical pode estar virada de cabeça para baixo não
eu tenho certeza que Espírita gente vai penetrar na cavidade ali ó passado algum tempo depois que o líquido penetrar né o Dell tempo suficiente para o penetrante entrar nas cavidades né que a chamada de tempo de penetração eu retiro o excesso de penetrante superfície eu vou lavar ele mesmo Retiro na superfície esse excesso em vermelho aqui né e deixo somente o penetrante que tá dentro da cavidade né É em seguida que que eu faço eu aplico uma camada de uma substância chamada revelador e essa camada de revelado e ela vai puxar o líquido penetrante que
tá dentro das cavidades né E vai fazer com que esse penetrante a florrie e marque essa superfície do revelador aqui como mostra a figura né então esse vermelhão nessas trincas né que estão bastante perceptivos aqui ó são exatamente o penetrante que tá sendo sugado de dentro das cavidades ali ó das trincas no caso aqui ó tá revelando Então essa disponibilidade na peça que eu tô falando aí então é tem o vídeozinho que mostra na toda essa sequência aqui de uma maneira bem ilustrativo então ver como é que funciona isso em todo o ar a mente
depois a gente vai falar nos detalhes de cada uma dessas etapas que vai estar sendo mostrado nesse vídeo do ceep Centro de Formação de inspetores o ensaio de líquido penetrante é utilizado para detectar descontinuidades superficiais e imperceptíveis a olho novo acompanha o ensaio e foi feita a limpeza inicial da superfície do corpo-de-prova a ter ensaiado utilizando panos umedecidos com solvente e após a limpeza é aplicado penetrante na superfície ensaiada utilizando spray aerosol o tempo mínimo de penetração 15 minutos para uma correta penetração do líquido nas pequenas descontinuidades remova o excesso de penetrante com panos úmidos
e passa a secagem da superfície e e agora é feita a aplicação do revelador não é necessário esperar o tempo mínimo de 15 minutos para a interpretação dos resultados e após o término dessas etapas é feita a avaliação e Registro dos resultados [Aplausos] um simples ações bem Tranquilo então assim lá no próximo vídeo nós vamos então entrar em detalhe não tem muito mais detalhes do que é mostrado nesse vídeo e são as etapas do processo de ensaio por líquido penetrante bom até até o próximo vídeo
