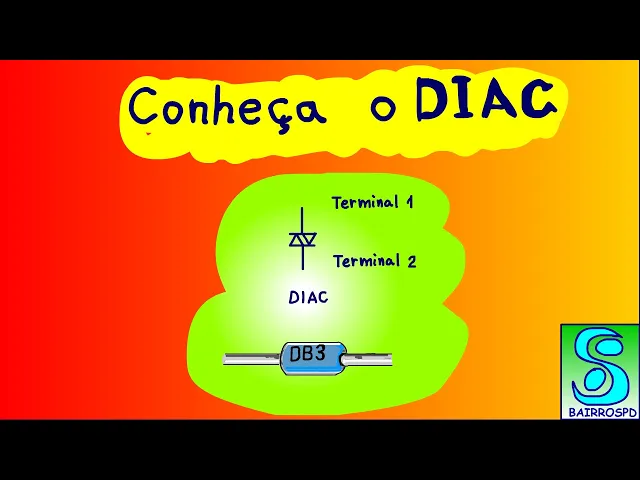

Olá eu sou o professor bairros e no tutorial de hoje nós vamos ver dia que você conhece como funciona e para que serve isso mesmo o dia que é um componente pouco conhecido hoje em dia mas já teve seus dias de glória quando scr triac eram os únicos componentes usados para o controle de potência Ainda tem muito equipamento como invasor e conversou usando dia que triac scr por isso eu resolvi fazer esse tutorial mostrando o dia aqui vamos lá é o símbolo do dia que é mostrado na figura o que significa Jack dia o que
significa diodo para tensão alternada Simples assim é um diodo retificador não o diodo retificador quando só não sentido quando a corrente está passando no sentido da seta o dia que nos dois sentidos por isso tem duas setas no seu símbolo e o nome dos terminais não são anodo nem cátodo e note O componente não tem aquele tracinho do cátodo e liso os terminais são chamados simplesmente de termina um e terminal 2 o dia que na figura eu db31 o dia que mais usadas atualmente é a figura mostra o gráfico tensão entre os terminais EA corrente
do diac db3 primeiro gráfico é simétrico O que acontece no semiciclo Positivo irá acontecer no semiciclo negativo o dia que parece o Zener só conduz com atenção acima de um determinado valor chamado vídeo que parou de B3 está em torno de 32 voltes assim Vanessa atenção de outro começa a conduzir é um curto-circuito quem vai limitar a corrente é um circuito externo como em qualquer diodo mas depois de disparado o dia que se comporta como um scr depois de ligado fica ligado até que a corrente cai abaixo de zero internamente o dia que tem a
mesma estrutura de dois scr em antiparalelo E como você já sabe o scr é feito com quatro camadas de cristais p-n-p-n então hein o ciclo um scr ligado no outro o outro é CCR ligado claro sempre que atenção a ser alcançar a atenção ver bo é o dia que dispara devido à tensão de ruptura Black dá um voltei bebo no dia que você feito de propósito não scr era o problema um scr dispara de forma indesejada quando atenção a ser alcança a tensão de ruptura isso pode acontecer devido a um pico de tensão esse disparo
pode prejudicar todo o circuito isso acontece porque porque o scr por dentro se assemelha a estrutura com dois transistores estão lembrados os produtores possuem capacitores parasitas esses parasitas complicando novamente então atenção a ser aplicada o capacitor entre o coletor eo emissor de que dois conduzem injetando corrente no trânsito aqui um e pronto disparo SC o Jack não scr um problema e o fabricante minimiza if capacitor PA só depende de como os semicondutores são dopado de as suas dimensões Diana odiar que esse capacitor é realçado de forma e permitir a passagem da corrente você disparando Jack
nesse caso parasita é útil é a principal aplicação do Jake e nos circuitos de controle de potência como no circuito da figura que é conhecido como dimmer onde a potência controlada pelo ângulo de disparo odiar que garante que o triac dispare somente acima de 32 Volts com isso acionamentos acidentais em baixo atenção devida aos ruídos elétricos São evitados adoro uma dica do professor bairros às vezes é difícil encontrar o Jack nesse caso Coloque uma lâmpada nenhum lugar isso mesmo uma lâmpada nenhum também diz para nos dois sentidos da tensão assim quando a tensão nos terminais
alcança em torno de 60 voltes vai anotando no caderninho odiar que também pode ser usado como um diodo supressor para componentes ligados a Fontes assim de baixa tensão mas não é uma aplicação como Olá nesse tutorial você conheceu o Jack e suas aplicações agora o dia que não é mais um desconhecido Ah e por favor se você não é inscrito se inscreva e marca o Sininho para receber as notificações do canal e não esqueça de deixar aquele like e compartilhar para dar uma força o canal do Professor tem sim é www bairros perder.com lá você
encontra o pdf tutoriais sobre esse e outros assuntos da eletrônica e fica tenta o canal do professor bairros para mais tutoriais sobre eletrônica até lá
