E aí e fala gurizada Neste vídeo eu vou explicar para vocês sobre os principais tipos de cilindros Hidráulicos já tem diversos vídeos aqui no canal em que eu falo mais sobre cilindros Hidráulicos mas eu não tinha feito nenhum vídeo onde eu falava sobre os principais tipos então eu resolvi fazer esse vídeo porque eu acho que ele é importante é importante que você conheça os principais tipos de cilindros porque são os principais que você vai encontrar nas máquinas agrícolas nos equipamentos de construção civil e nos demais equipamentos e máquinas que possuem sistemas Hidráulicos e agora começar

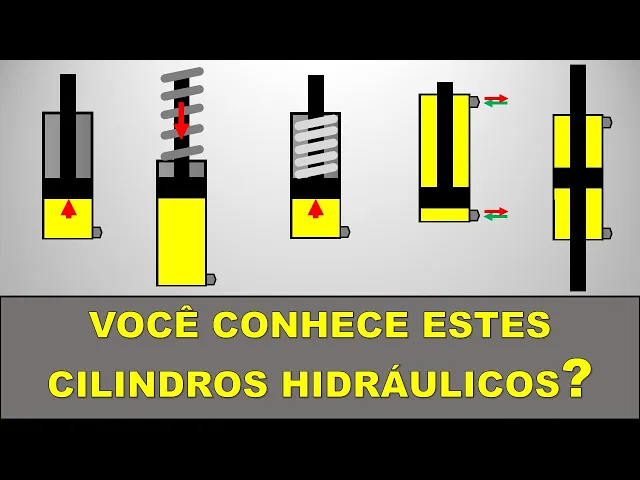

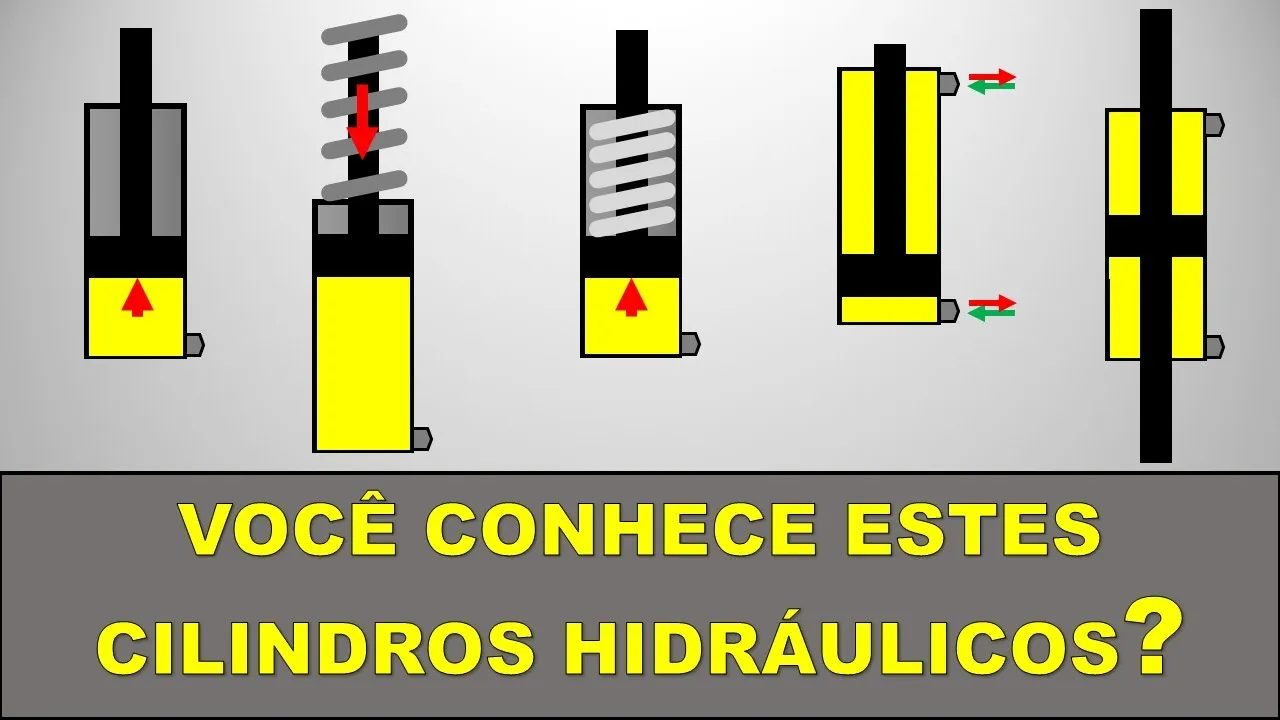

então Aqui nós temos um cilindro e como você pode observar aqui nós temos apenas um Pórtico neste cilindro hidráulico e é por ali que o óleo entra no cilindro este cilindro que possui apenas um Pórtico ele é chamado de cilindro de simples ação então quando nós precisávamos movimentar o cilindro o óleo vai entrar pelo porte que vai preencher a câmera que nós temos aqui que fica na parte de baixo do cilindro após nós termos uma pressão no interior do cilindro essa pressão vai fazer com que o embolo seja empurrado neste caso aqui para cima e
aí então vai acontecer toda a movimentação da nossa máquina neste caso aqui pode ser que a gente esteja empurrando alguma coisa O subindo e levando alguma outra peça e essa peça que geralmente está e da arte do cilindro ela é pesada ela tem um certo peso esse peso ele acaba agindo na haste que a ge também não lembro então sempre este peso ele vai estar forçando o embolo para de ser tão a partir do momento em que a gente não ter mais pressão no interior aqui do cilindro hidráulico e este óleo ele conseguir voltar aqui
pelo Pórtico até o reservatório do sistema a arte vai recolher então é o próprio peso de alguma peça de algum outro equipamento que o cilindro movimentou o que faz com que ele recue faz com que ele volte para a posição inicial se nós não termos mais pressão aqui no interior do cilindro isso funciona muito bem quando o cilindro está na posição vertical em pé Conforme você está observando mas agora se nós colocarmos o mesmo cilindro na posição horizontal o cara ele deitado perceba aqui para abrir a arte para abrir o cilindro vai funcionar da mesma
forma o óleo entra pelo Pórtico nós temos a pressão gerada no embolo do cilindro Então se lembro vai se movimentar vai abrir só que agora se nós temos uma peça aqui algo pesado aqui na ponta este equipamento ele não está mais forçando o cilindro para ele fechar está forçando a haste do cilindro Aqui para baixo então se eu cortar a pressão aqui e deixar aberta que o óleo para que ele volte para o tanque o cilindro não vai mais recolher pelo peso que nós temos da peça aqui na ponta da haste Então nós não vamos
mais ter esse movimento aqui do recurso pelo peso da peça e aí como que funciona Então como que eu faço para utilizar um cilindro de simples ação deitado na horizontal uma das formas para quê a usar o cilindro desse seria colocar uma mola na parte interior do cilindro e quando nós temos um cilindro de simples ação com mola e este acaba sendo o nome desse tipo de cilindro então ele é um cilindro de simples ação porque só tem um Pórtico mas que tem uma mola que faz com que a haste o embolo do cilindro recue
quando eu não tenho mais pressão no interior da câmara do cilindro então agora veja bem que se nós termos pressão aqui na parte de baixo na câmara da esquerda aqui do cilindro ache vai se movimentar o cilindro vai abrir e a mola que está no interior do cilindro agora ela vai ser comprimida ou seja ela foi apertada é a mesma coisa que você pegar uma mola aí na sua casa e apertar ela quando nós não termos mais a pressão interna aqui no óleo na câmara do cilindro e deixar aberta que o Pórtico para que o
óleo retorna é ah tá e é a mesma coisa que você soltar a mola que você acabou de pressionar o que vai acontecer a mola aí na sua casa ela vai saltar aqui no cilindro a mola tem essa força que vai forçar o embolo e a haste a voltar à posição inicial ou seja o cilindro vai recolher quando eu não ter mais a pressão interna na câmara do cilindro se você observar bem veja que aqui ficou um espaço dentro da câmara do cilindro onde a mola está que a se não consegue avançar mais lembro não
consegue ir até o final porque tem a mola com isso então a gente perde uma parte do curso da haste Ou seja a se não consegue avançar tanto quanto avançava anteriormente uma forma da gente Minimizar essa situação é se nós colocarmos essa mola na parte externa do cilindro também é possível fazer isso então a mola é usada na haste em alguma outra peça fixa da máquina então agora novamente com a pressão do óleo no interior do cilindro ou cilindro vai abrir só que agora veja aqui acho que ela vai esticar a mola E aí de
novo quando nós não termos mais a pressão no interior a própria mola agora tem uma força porque ela foi esticada que vai forçar a haste a voltar para a posição inicial Então essas são as duas formas que nós podemos ter um cilindro de simples ação com mola mola pode estar na parte interna do cilindro ou na parte externa é um outro tipo de cilindro é o cilindro que possui dois pórticos como você pode observar aqui este cilindro ele funciona muito parecido com o cilindro de simples ação então o óleo entra por exemplo por aqui vai
exercer pressão aqui sobre o embolo para fazer a abertura do cilindro e agora quando nós quisermos fechar o cilindro ou seja recolher a haste vai ter outra Mangueira conectada neste Pórtico aqui então vai fazer com que o óleo hidráulico agora chegue Nesta parte do cilindro neste lado aqui nesta câmara do cilindro e aí nós vamos ter a pressão neste lado do embolo agora que vai fazer com que o cilindro volte para a posição inicial E aí o óleo que estava deste lado aqui ele vai sair por este Pórtico então por isso que neste tipo de
cilindro aqui o óleo entra e sai por cada um os códigos Quando nós vamos abrir o cilindro que o olho entra por aqui e este óleo que está nesta Câmara neste lado do cilindro sai por este Pórtico e quando nós vamos recolher o cilindro o óleo entra por aqui e o óleo que está deste lado sai por este Pórtico e este cilindro aqui então é chamado de cilindro de dupla ação porque ele possui dois pórticos e o óleo ele faz a ação de abertura e fechamento do cilindro é um tipo de cilindro muito usado entre
atores é o cilindro de dupla haste então Conforme você tá vendo aqui no desenho ele é um cilindro que possui dois pórticos também mas ele tem a arte para os dois lados para a direita e para a esquerda então assim como no cilindro de dupla ação o óleo entra gera pressão e faz com que o cilindro Vá para a direita ou para a esquerda só que aqui nós temos as duas Artes que vão movimentar duas peças dois equipamentos ao mesmo tempo então por exemplo se o cilindro movimentar para esquerda eu acho também vai se movimentar
para a esquerda dos dois lados ou se o cilindro se movimentar para a direita haste também vai para a direita então em tratores é muito comum encontrarmos este tipo de cilindro no eixo dianteiro na parte da direção das rodas Então vai ter uma roda conectado aqui na haste da direita e a outra roda que conectada na haste da esquerda e com o movimento da haste nós conseguimos girar as rodas do trator tanto para a direita quanto para a esquerda E aí gostou do vídeo se você gostou e se você gosta deste tipo de assunto eu
