ai ai fala galera sejam todos muito bem vindos a mais um vídeo canal engenharia aqui quem fala com vocês engenheiro felipe rodrigues em um vídeo de hoje mais um daqueles vídeos rápidos nós vamos falar sobre parede de a fragmentada também aí é um tipo de obra aqui não é tão comum na grande maioria dos profissionais não vêem isso todo dia então eu achei interessante comentar um pouquinho com vocês do processo executivo para que serve é e onde se utiliza esse tipo de obra bom a parede a fragma nada mais é do que uma espécie de
estrutura de contenção mas é de contenção hidráulica principalmente utilizado em subsolos de edifícios também barragem túneis não tem várias aplicações aí para esse tipo de obra mas no nosso caso em obras mais convencionais são utilizadas em subsolos quando o lençol freático está muito ao no um vídeo onde eu falei sobre rebaixamento do lençol freático esse é um tipo de obra que anda em conjunto sempre quando tem um rebaixamento de lençol freático muitas vezes acabo também executa executando aí um aparelho já fragma pra ajudar ele a utilização dos das duas técnicas em conjunto acabam ajudando a
execução desse tipo de aula e o que consiste como se faz esse tipo de obra não é que eu preciso para utilizar a esse tipo de técnica executiva em uma hora sempre quando você tiver a necessidade de tanta ansiedade na sobra um pavimento garagem por exemplo no subsolo ou seja a utilização de subsolo para quem for eu posso utilizar essa técnica que consiste em fazer ali uma escavação no solo aqui tem uma ferramenta específica para esse tipo de gravação chama clã shell esse clã shell ele vai fazer uma escavação no solo guiada ali por uma
espécie de duas vias que são pré-fabricadas ali justamente eu alinhar a minha parede a fragma eu vou fazendo essa escavação conforme o chegando ali no solo que com o clã shell não consigo mas riscava eu vou preencher esse buraco aí é com lama bentônica e posso utilizar um outro equipamento que chama a fresa e hidráulica essa frase hidráulica ela vai fazer a escavação de uma maneira contínua com uma espécie de 12 rolinhos ali na frente como utiliza em escavação de túneis por exemplo e aí conheci o equipamento consigo aprofundar muito mais até escavar a rocha
por exemplo ea lama bentonítica como ela tem uma densidade maior que a água ela não permite que a água entre no buraco então ela vai conter lateralmente a água do lençol freático para que ela não invada o buraco e não prejudique por exemplo a minha futura concretagem então conforme for fazendo essa escavação eu vou preenchendo com lama bertoni fica essa lama bertoni fica ela tem uma mangueira que vai jogar lama e outra mangueira que há dentro de si próprio equipamento na hydro fresa ela vai puxar esse solo que foi retirado daquele buraco vai fazer o
tratamento em uma estação e tratamento de lama pra fazer retirar a lama e retirar o material que foi escavado para que essa lama entre novamente no sistema e possa ser reutilizado para esse mesmo buraco para outro a buraco que for fazer mais para frente outra escavação eu sei falar o buraco é na área ou falar escavação e essa lama bem política como ela tem uma densidade menor do que a do concreto por exemplo eu posso a concretar essa escavação de baixo pra cima então eu vou e penetrar maneira até o fundo do buraco e vou
começar a concretagem de baixo pra cima e o concreto vai expulsando a lama bentonítica aqui por sua vez faz a contenção lateral da água que vem do lençol freático para que o sistema fique total livre da água que pode prejudicar a a amassamento do concreto na cura do concreto e também é fazer com que as a lama o concreto vai fazer com que a lama seja expulsa imediatamente conforme a concretagem for subir então essa lama pode ser expulsa e perdida porque não é comum ou ela pode ser simplesmente subir se o nada em relação ao
volume de concreto que entra o mesmo volume de lama que saiba não existe ali uma compensação com as bombas que puxam ea bomba que insere concreto para que a lama não seja pedir a o processo também é um processo intercalado então faço um painel depois eu pulo ali a distância equivalente a um painel pouquinho menos e faça outro painel para que a eu quando forma a fazer o painel do meio depois que os dois painéis laterais tiverem curados eu tenha uma perfeita estanquidade não a perfeita união entre esses painéis porque isso é por conta da

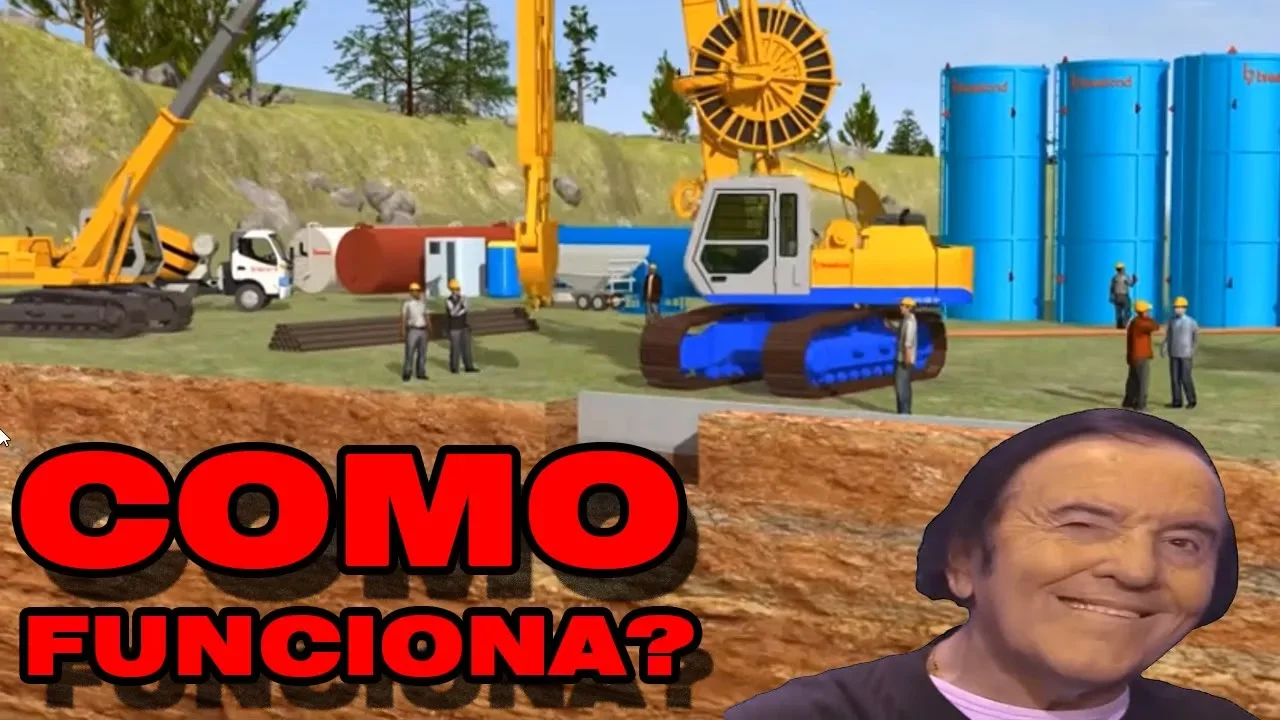

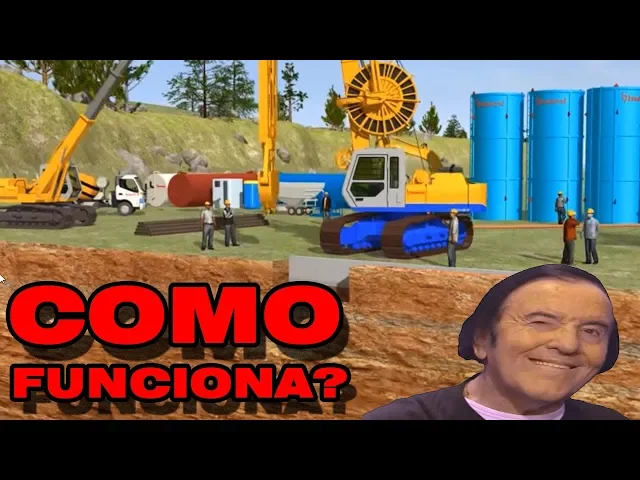

limitação do equipamento não poderia fazer uma parede de 20 metros de uma vez só isso exigia muita lama muito concreto com uma única vez então pode ser feito por etapas e intercalando esses esses painéis para facilitar a execução então como o equipamento também aí pro frase ela faz ali uma espécie de recorde também os painéis existentes conforme for feita a concretagem do painel a ligação entre esses painéis fica muito bem feita e aí uma instância idade desses elementos então esse essa animação que apareceu pra vocês aí ela usa como exemplo uma barragem mas esse tipo
de execução de obra pode ser utilizado para qualquer tipo de obra de contenção hidráulica essas paredes também se ela for uma parede amarela pode também servir com uma contenção de custos de solo tudo vai depender do cálculo dessas eis porque ela pode ser feita com o concreto mesmo ou com uma mistura de lama é que o de bonita e argamassa também que aí é uma parede a fragma elástica que é chamar porém é são técnicas bem similares relação todo o processo inicial somente na hora da concretagem digamos assim time muda o tipo de material a
armadura também pode ser colocada directamente ali durante a escavação normalmente com concreto ele tem que ser feito com o snap bem alto né pra que tem uma trabalho habilidade boa i tenha uma fluidez durante a concretagem para que ele não fique é uma maçaroca lá pra mim pedral o pícaro uma bicheira que possa a permitir a passagem de água que a principal função dessa parede é realmente impedir a água que adentre e o local onde o que o estanquidade total certo então é um vídeo mais sobre o conceito básico dessa técnica é segue a nossa
série de vídeos rápidos se você tem mais sugestões esse tipo de vídeo por favor deixem os comentários se você gosta desse tipo de vídeo também curto vídeo se possível compartilhar porque isso ajuda demais no nosso trabalho aqui tu e eu aguardo 6 no próximo vídeo valeu e até lá [Música]
