a gente testou circuitos com scr e e circuitos com triac com o scr a gente percebeu eh bom comparando os dois né a gente percebeu que com triak é mais eficiente o triac a gente consegue eh trabalhar com plena tensão né com cargas iguais eh o o ssr já de cara corta O semiciclo negativo então só que se eu quiser diminuir né controlar essa potência aplicada a gente continua tendo a limitação dos ângulos né então melhorou a troca do tiristor mas não melhorou porque a técnica de disparo ainda é deficiente e é aí que a
gente entra numa outra técnica de disparo que tá dizendo aqui que tá usando o diak é um circuito de disparo com diak mas o a o personagem aqui mais importante desse disparo não é necessariamente o diak o personagem mais importante aqui é o Cap na verdade a rede né da resistência e do capacitor aqui resistor potenciômetro e esse capacitor são esses caras aqui que vão fazer o papel mais importante aqui no nosso circuito Então veja ah primeiro o dic ele é um componente eletrônico ele é um tiristor né Ele é um diodo para trabalhar em
corrente alternada e ele na verdade é isso que significa o a palavrinha al de a que o nome dele né e ele é um componente que dispara por tensão quer dizer se você aplicar ele uma tensão muito baixa abaixo da tensão de disparo dele ele não conduz para nenhum sentido agora se você aplicar uma tensão maior ou próximo ali próximo e maior né do que a tensão de disparo dele ele vai começar a conduzir vai deixar circular corrente ah classicamente a gente utiliza um tiristor aí um tiristor não um diaque aí famoso chamado db3 e
o db3 tem uma tensão aí de disparo que tá em torno ali de 20 e Poucos volts 28 V até alguns 30 e poucos volts e isso significa que eu tenho que aplicar Pelo menos vamos supor que seja 30 vai Tem que aplicar pelo menos 30 V para conseguir fazer circular corrente aqui nesse componente e como que eu vou conseguir fazer isso né Eu já de cara eu poderia manter esse componente aqui e só colocar o resistor e o potenciômetro eh de forma que eu conforme fosse aumentando aqui a tensão da rede elétrica em algum
momento chegaria numa tensão grande o suficiente para gerar uma corrente e aqui a gente teria uma divisão de tensão né logicamente chegaria numa tensão típica de e disparo desse componente e ele disparar Mas a gente não vai trabalhar dessa forma a gente colocou um capacitor e você deve se lembrar que um capacitor eh ele é um componente que vai gerar um atraso na corrente do circuito né a gente analisando ali circuitos de corrente alternada que tenham capacitores a gente vai observar esse comportamento só que aqui se você observar esse capacitor aqui ele vai se carregar
né quando você tiver aqui uma por exemplo semiciclo positivo a tensão está aumentando sobre a rede R1 P1 C1 conforme essa tensão vai aumentando vai aumentando também a corrente que circula através do capacitor capacitor carregado inicialmente ele tem uma baixa impedância então É como se você tivesse mais corrente vindo para cá do que Possivelmente e entrando aqui no nosso dic até porque o dic está em corte né ah depois de um certo tempo esse capacitor vai se carregar uma certa tensão grande o suficiente para que você atinja a tensão de disparo do diak de repente
você chega na tensão de disparo do Jack os 30 V mais ou menos e aí esse capacitor vai descarregar na é fluindo corrente aqui através do dic chegando corrente no eh no terminal de porta ali do triac proporcionando o seu chaveamento né E aí você vai falar poxa mas e daí não vi diferença né quer dizer aparentemente ele continua fazendo disparar o nosso eh o nosso triac só que existe uma diferência bem eh Sutil aqui que eh tá relacionada com esse atraso o capacitor não se carrega instantaneamente a carga do capacitor é dificultada por esse
resistor e esse potenciômetro e ela pode ser mais dificultada se essa série tiver uma resistência maior né quer dizer quanto mais resistência menor eh eh vai ser a taxa de corrente que vai circular ali né E quanto menor faz essa resistência mais corrente vai circular então eu consigo controlar eh o tempo de carga desse capacitor o tempo que ele vai atingir esses 30 V Olha que interessante então quando a senoide tá crescendo né se eu deixar uma resistência bem baixa esse capacitor carrega rápido e dispara rápido eh quando a senoide tá crescendo ou crescendo ou
independente do sentido que ele tiver aqui né crescendo positivo ou crescendo negativo se eu tiver uma resistência maior ele vai demorar mais para carregar o capacitor consequentemente demorar mais para chavear esse dic e consequentemente chavear triac não sei se vocês conseguem imaginar mas eu consigo atrasar tanto que eu consigo fazer com que ele dispare em ângulos maiores do que 90º né quer dizer eh fazendo esse essa proposta aqui de um uma constante de tempo ali RC eh a gente consegue fazer com que a gente meio que engana o sistema né para fazer com que ele
dispare ah com ângulos maiores do que 90º então uma ideia muito interessante tá então o circuito de disparo agora ele é exatamente este monte de componente que tem aqui nós temos ali uma resistência né então a gente colocou um resistor e um potenciômetro para poder controlar esse ângulo de disparo temos o capacitor né temos ali o nosso dic eh e o dic em especial tem um outro detalhe aqui importante eh como ele não chaveia né como ele não vai deixar circular com ã tensões muito baixas né Eh ele evita também o disparo em desejado né
então quando a gente tá fazendo a carga aqui do capacitor a gente poderia ter variações de tensão aqui que poderiam fazer uma uma uma um disparo indesejado aqui desse nosso triac então o o di estando aqui ele também vai de certa forma filtrar entre aspas esse problema né e garantir que a gente vai ter um controle um pouco mais interessante Então o Jack não é o cara que dispara né quer dizer ele é o cara que dispara mas na verdade ele é o cara que vai proteger o disparo ali para evitar que esse disparo seja
descontrolado e fazer com que ele fique mais coordenado tá Ah então olha só aqui tá bem determinado bem descrito aqui tudo que eu já falei né os resistores R1 e o potenciômetro P1 vão defasar a tensão sobre o capacitor C1 Então essa resistência vai dificultar a carga do capacitor C1 então o capacitor C1 vai se carregar até atingir a tensão de disparo como eu falei para vocês vocês algo em torno aí de 30 V então quando chegar em 30 V ele dispara o triac então quando a gente chegar na condução do do nosso dic a
gente vai fazer a descarga né então quer dizer eu vou criar um caminho aqui pra corrente circular no Gate Então a gente vai descarregar esse capacitor ali eh proporcionando o disparo do triac é uma descarga rápida mas é algo que é suficiente para entrar em condução e vocês sabem que uma vez que o s que o nosso triar aqui entra em condução ele só vai parar de eh conduzir quando você tiver uma corrente que circula aqui sobre ele menor do que a corrente de manutenção é um dos parâmetros que a gente viu lá no dat
sheet essa corrente de manutenção é a corrente baixa então normalmente acontece isso quando ele cruza o zero novamente tá então agora a gente tem a corrente ali de condução né e para quem nunca viu o db3 Ele parece um diodo semicondutor mas só que ele não tem indicação de anodo e catodo né até porque ele não tem Aica toda ele só tem dois terminais não tem polaridade porque ele é bidirecional legal então agora sim a gente resolveu o nosso problema a gente criou um circuito que proporciona um acionamento de uma forma muito melhor e a

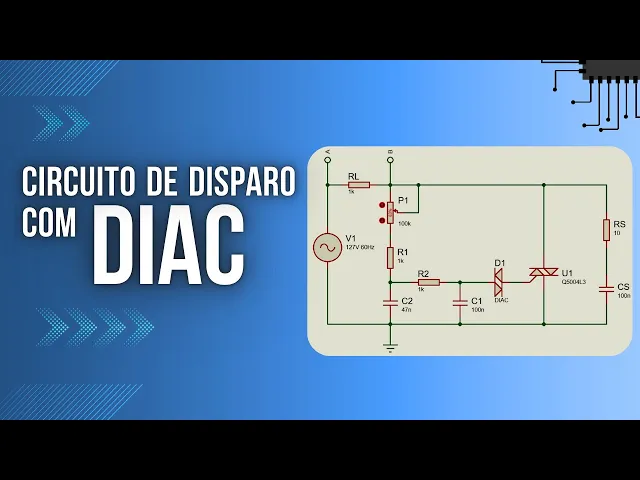

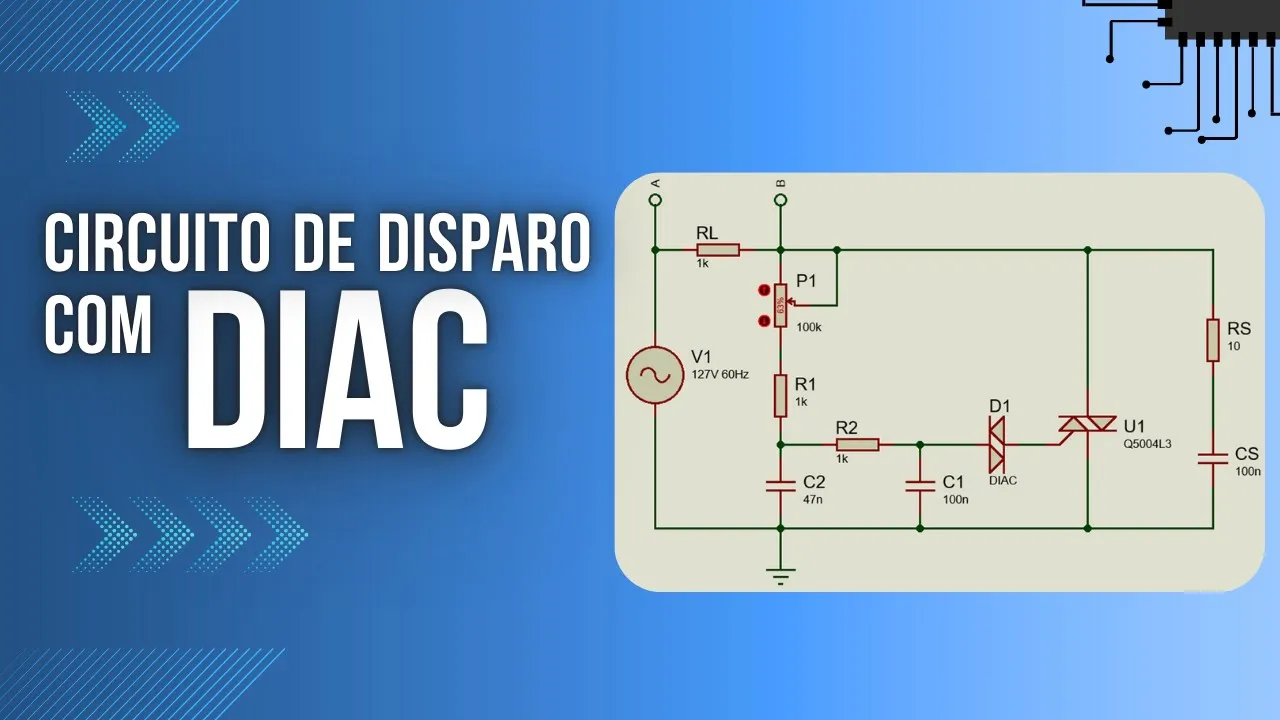

gente consegue com um circuito com essa topologia fazer um controle de 100% eh um circuito desse tipo de acionamento tá ah na prática o que a gente acaba fazendo é colocar uma dupla constante de tempo para que esse controle fique ainda mais poderoso né Essa aqui é uma dupla constante de tempo então você tem aqui uma carga desse capacitor aqui C2 que quando chegar até um certo valor ele vai carregar também esse outro capacitor aqui C1 que por sua vez Vai comandar ali o chaveamento do nosso dic tá então ah vamos pensar que a gente
consegue ter melhoria I as do nosso sistema mas a topologia é a mesma né a lógica de acionamento é você atrasar Ah o momento de disparo para que em determinadas condições a gente consiga disparar acima dos 90º né E a gente vai simular daqui a pouquinho vocês vão ver que isso funciona relativamente bem tá eh deixa eu ver o que eu coloquei aqui ó então Aqui nós temos a dupla constante de tempo né a ideia não é só melhorar mas a melhoria que a gente se refere é evitar estese né então evitar que a gente
tenha variação no momento exato do disparo né então a gente vai sempre ter um controle mais suavizado e e disparando sempre nos pontos eh nos mesmos pontos e temos também aqui um famoso circuito snubber né também pode ser dimensionado em algum momento a gente pode comentar sobre o dimensionamento desse circuito eh mas a ideia dele é amortecer transientes Ah o os tiristores né o triac em especial ele pode eh ser disparado por conta de variação de tensão né e o circuito snubber a gente consegue utilizar a gente utiliza ele para evitar que aconteça esse disparo
indesejável né em especial quando a gente tá fazendo o cont eh o acionamento de cargas e indutivas né mas aqui tá um circuito completo aí eh já incluindo eh todas essas características vamos simular Então vamos simular Então esse circuito eu devo ter mostrado isso em algum momento já para vocês dica mas vou mostrar novamente aqui porque é um circuitinho bem interessante olha só é o mesmo é o mesmo desenho que tava no slide ali eh Note que eu estou fazendo a leitura aqui com osciloscópio nos terminais A e B que são esses terminais aqui desse
resistor de 1k esse resistor de 1k ele tá eh simulando ou sinalizando aqui uma carga quando eu falo carga é qualquer elemento que tá sendo controlado por esse e circuito de controle aqui então pode ser uma lâmpada pode ser uma um motor Enfim uma carga logicamente de corrente alternada tá vamos iniciar aqui a simulação aí a gente já consegue ver aqui eh bom vou deixar assim que dá para ver tudo né não vai dar para ver o circuito inteiro mas o mais importante é o controlar aqui esse eh esse potenciômetro com como eu tô fazendo
uma simulação né veja que não é muito ah a gente não tá tendo uma uma precisão muito boa aqui na no momento do disparo né mas é lógico né a gente consegue criar circuitos melhores que eh evitam essa trepidação né Essa oscilação que a gente tá tendo aqui de qualquer forma Olha só controlando esse ponto aqui né a aqui não tem não tão não temos valores nos extremos tão grandes né para a gente chega próximo de zero né E então a gente não tá tendo um controle Total mas olha só eu consigo chegar em 100%
praticamente né e consigo fazer o controle ali acima de 90º que é algo que a gente não conseguia com os outros as outras topologias de circuito Então olha só aqui a gente tá num ponto acima de 90º tanto no semico Positivo como no semico negativo algo que nós não tínhamos também quando a gente estava falando lá na na outra topologia onde só tinha lá um potenciômetro e um resistor né então circuitos como esse permitem que a gente consiga ter aí um controle né praticamente de 0 a 100% legal o circuito tá aqui também se alguém
tiver interesse em fazer a montagem é muito interessante trabalhar com tensão alternada no Proteus Nem sempre é tão agradável né À vezes você vai ter umas surpresas no caminho mas é muito legal ver o negócio funcionando então eu aconselho que se você for simular você utiliza ali em algumas versões do Proteus existe esse esse triac aqui então os triques tradicionais que a gente tem às vezes dão alguns problemas na simulação Então esse aqui pelos meus testes aqui pelo menos essa minha versão aqui que é meio bichada né e o que funcionou foi esse aqui Y
