नमस्कार दोस्तों तो जैसा कि रिफ्लो प्रोफाइलर के ऊपर ऑलरेडी मैंने दो-तीन वीडियो अपलोड किया है जिसमें रिफ्लो प्रोफाइलर कैसे काम करता है और उसमें क्या-क्या पैरामीटर सेट करते हैं कैसे शोल्डर पेस्ट का पैरामीटर सेट करते हैं वह सारी चीजें हैं अब इस वीडियो में हम बात करेंगे पीडब्ल्यू आई के बारे में पीडब्ल्यू आई क्या होता है जैसा कि यहां देख रहे हैं कोई भी हम जब रिफ्लो प्रोफाइल लेते हैं तो एक आता है यहां पीडब्लूडी होता क्या है और कैसे कैलकुलेट होता है राइट तो इसके बारे में हम बात करेंगे इस वीडियो में तो सबसे पहले हम देखेंगे पीडब्ल्यू होता क्या है इसका फुल फॉर्म है प्रोसेस विंडो इंडेक्स पीड आई मेजर्स हाउ एल अ प्रोसेस फिट्स इनटू अ यूजर डिफाइंड प्रोसेस लिमिट इट मींस कि जो यूजर डिफाइंड प्रोसेस लिमिट है उसमें आपका प्रोसेस कितना फिट हो रहा है सपोज दैट यह ग्राफ आप लोग देख रहे हैं यहां एक तो अपर लिमिट है कि अपर लिमिट 10. 8 लोअर लिमिट यहां है 9. 26 तो जो भी मेजरिंग वैल्यू इसके बीच में रहेगी व ओके तो माना जाएगा लेकिन कौन सा ज्यादा ओके है कौन सा कम ओके यह कैसे पता चलेगा इसका सेंटर वैल्यू यह है ग्रीन लाइन 10.
0 तो यह एग्जांपल के लिए जस्ट मैं दिखा रहा हूं तो जो भी वैल्यू ग्रीन के एकदम पास है इट मींस व एकदम एक्यूरेट है सेंटर लाइन के जितना पास है उतना एक्यूरेट है सेंटर लाइन से जैसे ही ऊपर जाता है एकसी कम होता है राइट एवरी थर्मल प्रोफाइल इ रेक्ड ऑन द बेसिस ऑफ हाउ इट फिट्स विद इन द प्रोसेस विंडो कह रहा है कि जितने भी थर्मल प्रोफाइल है ये उस बात पर रैंक करते हैं या इस बात पर उसको जज किया जाता है प्रोसेस विंडो के अंदर कितना फिट है इट मींस जो हमने अपर लिमिट और लोअर लिमिट दिया है उसके अंदर ये कितना सेंटर लाइन से नजदीक आ रहा है उसका वैल्यू राइट द सेंटर लाइन ऑफ द प्रोसेस विंडो इज डिफाइंड एज जीरो तो हमेशा सेंटर लाइन को हम जीरो रखते हैं सेंटर लाइन से अपर तक ये होता है + 100 और यहां होता है - 100 अ पीड आई ऑफ 100% और मोर इंडिकेट्स दैट द प्रोफाइल विल नॉट प्रोसेस प्रोडक्ट विद इन द स्पेक कह रहा है पड अगर 100% है या 100% से ज्यादा है चाहे माइनस में हो या प्लस में हो इसका मतलब कि जो हमारा अपर लिमिट लोअर लिमिट है उसके अंदर नहीं है पैरामीटर उससे बाहर चला गया तो वो एनजी है पीड आ ऑफ 99 पर इंडिकेट्स दैट द प्रोफाइल विल प्रोसेस प्रोडक्ट विद इन द स्पेक अगर 99 पर है इसका मतलब कि स्पेक के अंदर है तो इसे हम ओके में काउंट करते हैं इसके बाद क्या है बट इट इज रनिंग एट द वेरी एज ऑफ द प्रोसेस विंडो कह रहा है कि जो प्रोसेस विंडो है उसकी एकदम एज पे ये रन कर रहा है कभी भी प्रोसेस से बाहर जा सकता है सपोज दैट आपका पीडब्ल्यू आई आ गया 70 पर तो उसका मतलब क्या होता है ए पीड 70 पर इंडिकेट्स अ प्रोफाइल इज यूजिंग 70 पर ऑफ द प्रोसेस एस्पेक्ट जो भी हमारा प्रोसेस एस्पेक्ट है उसका 70 पर तक हम प्रोफाइल यूज कर पा रहे हैं पीडब्ल्यू जितना कम होगा जितना जीरो के पास होगा जितना सेंटर लाइन के पास होगा उतना ही प्रोफाइल अच्छा माना जाता है तो अब यह देखिए मान लीजिए मैंने एक रिफ्लो प्रोफाइल लिया है इसमें यह कुछ ऐसा रिजल्ट आता है इसमें पीडब्ल्यू आई दिया हुआ है 66 पर तो यह 66 पर पीडब्ल्यू आई कहां से आया कैसे कैलकुलेट हुआ हम इसके बारे में बात करेंगे तो सबसे पहले देखते हैं कि प्रोफाइल लेने के लिए हम क्या-क्या इनपुट देते हैं प्रोफाइलर को उस सॉफ्टवेयर में हम अपने साइड से क्या इनपुट डालते हैं तो इनपुट के लिए हम सबसे पहले डालते हैं शोल्डर पेस्ट का डाटा कि शोल्डर पेस्ट का डाटा शट क्या कह रहा है कितने देर तक गरम होना चाहिए कितने टेंपरेचर पे होना चाहिए ये सारा चीज सोल्डर पेस्ट का डाटा कहता है तो आइए एक शोल्डर पेस्ट का हम डाटा देखते हैं जो सोल्डर पेस्ट मैं यूज़ कर रहा हूं यहां पे है अल्फा सीवी 390 ब तो इसका डाटा शीट आपने इंटरनेट से डाउनलोड करना है और उसके बाद देखना है इसका ये यहां इसको थर्मल प्रोफाइल कहते हैं तो क्या कह रहा है कह रहा है कि जो रैंप होना चाहिए 40° से 150 डिग्री सेल्सियस कितने टाइम के लिए होना चाहिए 70 से 110 सेकंड के बीच में होना चाहिए 150 से 200 डिग्री सेल्सियस के बीच में अगर पीसीबी 30 से 100 सेकंड तक लिए है इट मींस कि अच्छी सोल्डरिंग आएगी यहां कह रहा है पीक टेंपरेचर पीक टेंपरेचर कितना 235 से लेकर 250 के बीच में होना चाहिए तो यह रिक्वायरमेंट है शोल्डर पेस्ट का और यही रिक्वायरमेंट हम डालते हैं प्रोफाइल में जब भी हम प्रोफाइल लेते हैं हम सबसे पहले यह वाला विंडो इसका पैरामीटर हम लोड करते हैं राइट तो ये देखिए प्री हीटिंग टाइम 40 डिग्री टू 150 डिग्री सेल्सियस होना चाहिए प्री हीटिंग टाइम और पीसीबी इस रेंज में कितना टाइम के लिए रहना चाहिए तो 70 टू 110 मतलब 70 र लिमिट है और हायर लिमिट 110 सेकंड है वैसे ही अगर बात शक जोन का करते हैं तो शक जोन में कह रहा है कि 150 से 200 डिग्री सेल्सियस के बीच में रहना चाहिए पीसीबी 30 सेकंड से 100 सेकंड तक अगर 150 से 200 के बीच में है इट मींस की बहुत अच्छी सोल्डरिंग आएगी टाइम अब रिफ्लो कह रहा है रिफ्लो जोन में यह 45 सेकंड से 90 सेकंड के बीच में होना चाहिए और जो पीक टेंपरेचर है वो 235 से 250 होना चाहिए तो यह हमने पैरामीटर सेट किया उसके बाद प्रोफाइल डालते हैं रिफ्लो के अंदर और थर्मोकपल कुछ ये टेंपरेचर रिकॉर्ड करके लाता है अलग-अलग कलर में थर्मोकपल है जैसे ये कलर डिफाइंड है थर्मोकपल टू के लिए ये कलर है थ्री के लिए ये कलर है तो जो उसने रिकॉर्ड करके लाया है वो कह रहा है कि आपका थर्मोकपल इस जोन में प्री हीट जोन में 96. 3 सेकंड के लिए था थर्मोकपल 2 84 सेकंड के लिए था थर्मोकपल 4 89 के लिए था तो ये अलग-अलग रिकॉर्ड करके वो लाया है अब देखिए यहां 32 पर इस थर्मोकपल का ये इंडिविजुअल पीड आई है 32 पर ये - 30 -5 - 48 पर और माइन + 66 पर तो यह इंडिविजुअल केडल आ कैसे कैलकुलेट होता है प्री हीट का अलग है शोक का अलग है रिफ्लो का अलग है पिक का अलग है ये कैसे कैलकुलेट होता है पडल आई और जो यह मेन पीडब्ल्यू आई है यह कैसे कैलकुलेट होता है इसके बारे में हम बात करेंगे तो यह देखिए यहां अभी हम बात करेंगे पीडब्ल्यू कैसे कैलकुलेट होता है राइट सबसे पहले मैंने यह एरिया कट कर लिया थोड़ा सा सबसे पहले हम प्री हीटिंग की बात करेंगे प्री हीट जोन में कैसे कैलकुलेट किया है वो लिमिट टेंपरेचर है जो हमने सेट किया तो यह देखिए यहां लोअर लिमिट प्री हीट में हमने क्या सेट किया है 70 और हायर क्या है 110 तो हमने यह एक पीडब्ल्यू ग्राफ बनाया इसमें लोअर तो 70 कर दिया 70 सेकंड और हायर 110 अब इन दोनों का सेंटर क्या है इन दोनों का सेंटर है 110 और 70 का सेंटर क्या है इन दोनों का सेंटर है 90 90 सेकंड इट मींस कि अगर 90 सेकंड रिजल्ट आ रहा है तो एकदम परफेक्ट है 90 सेकंड हम रखते हैं 0 पर सेंटर से जैसे ही पैरामीटर ऊपर जाएगा आपका डाटा ऊपर होगा तो यह प्लस में परसेंटेज बढ़ेगा जैसे प् 1 पर % 3 पर अप टू 100% यहां जैसे आएगा वो 100% हो गया देखिए और इस सेंटर से जैसे ही नीचे जाएगा पैरामीटर आपका तो माइनस में आएगा जैसे -2 पर -40 -60 -80 - 100 तो जैसे ये 70 हुआ - 100 प पहुंच गया राइट तो अभी देखते हैं यहर कितना है 110 और मिडल कितना है 90 इन दोनों के बीच का गैप कितना है इन दोनों के बीच का गैप है 20 का राइट ये अगर 20 पॉइंट्स ऊपर जाएगा तो अप टू 100 चला जाएगा इट मींस की ये देखिए 110 - 90 = 20 20 = 100% यहां 0 पर है यहां से जैसे ही यहां पहुंचाओ 100% हो जाएगा इट मींस की 1. 5 पर कवर कर रहा है तो यहां से जैसे 91 हुआ 5 पर 92 प् 10 93 प् 15 वैसे ही नीचे अगर आते हैं यहां से 89 हुआ तो -5 88 -10 87 -1 तो यहां जीरो है नीचे माइनस होगा नीचे देखिए माइनस है और जीरो से ऊपर प्लस तो सबसे पहले बात करेंगे थर्मोकपल टू इसका रिकॉर्डिंग आया है 96.

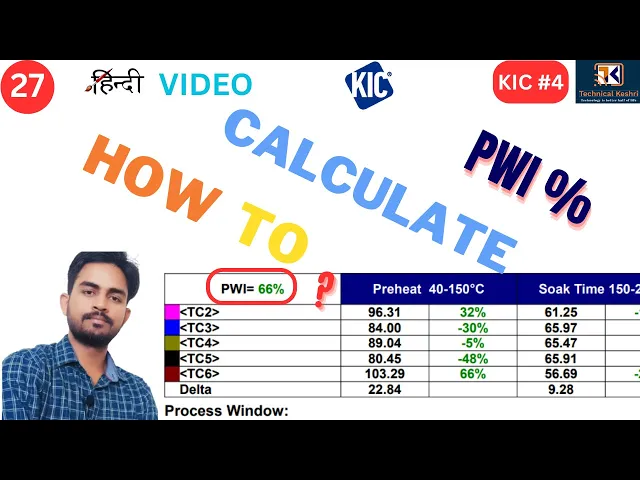

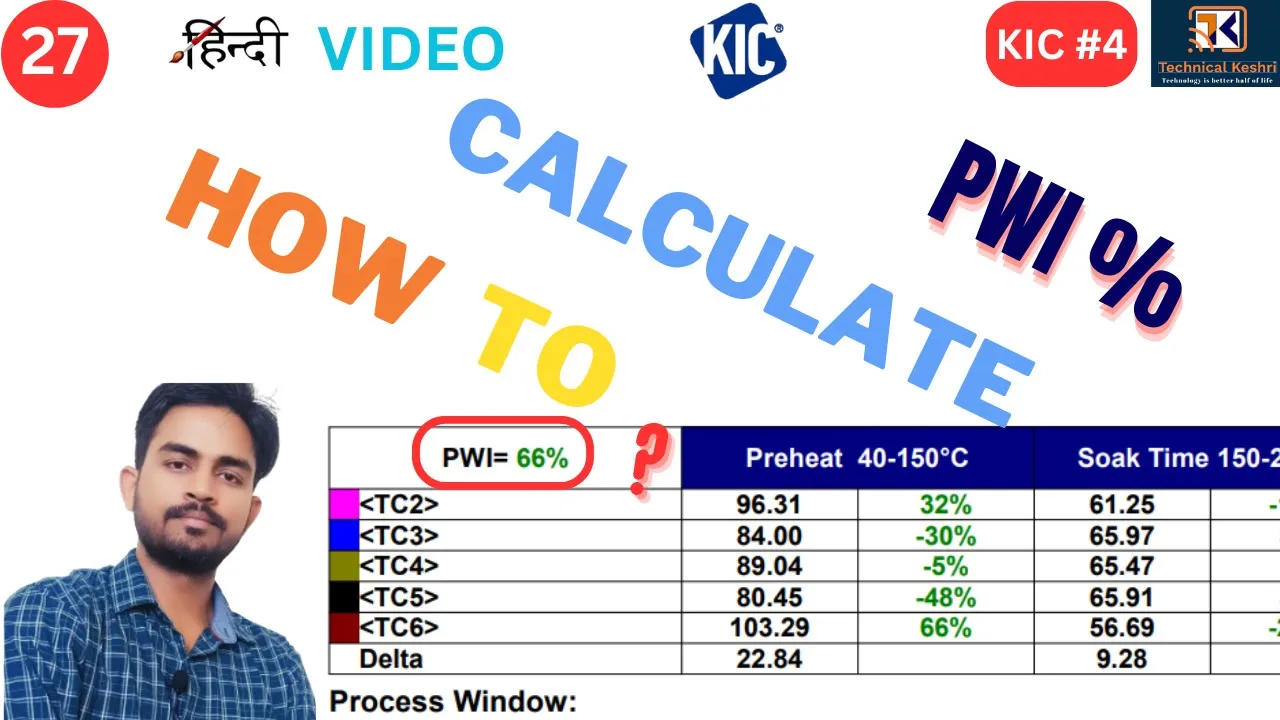

3 तो 96 कहां लाई करेगा ये देखिए पिंक कलर का है ना तो हमने अभी पिंक कलर से ये डिनोट किया ये जीरो है जीरो से ऊपर लाई करेगा इट मींस कि ये प्लस में आएगा तो यह सेंटर लाइन से कितना ऊपर है मतलब 90 से कितना ऊपर है ये 6. 31 ऊपर है तो अगर एक पॉइंट के लिए 5 पर बढ़ रहा है तो 6. 31 के लिए कितना बढ़ेगा 6.
31 * 5 रिजल्ट आया 31. 5 31. 5 को अगर राउंड फिगर करते तो 32 होगा तो 32 पर प्लस ये देखिए इसका पीडब्ल्यू आई है 32 पर प्लस थर्मोकपल थ का बात करते हैं इसका रिजल्ट है 84 84 कहां आएगा सेंटर लाइन से नीचे इट मींस कि माइनस में इसका डटा आना चाहिए तो सेंटर लाइन से नीचे 84 यहां है और सेंटर लाइन से कितना दूर है यह तो ये 6 पॉइंट दूर है 6 * 5 इ 30 यह 30 आ गया माइनस में यह देखिए पड 30 माइनस में ट थर्मोकपल फो का बात करते हैं इसका रिजल्ट है 89 89 कहां आएगा सेंटर लाइन से नीचे आएगा तो इसका भी रिजल्ट माइनस में होगा अब 8.
04 यह सेंटर लाइन से कितना दूर है 0. 96 दूर है 96 इन 5 इ 4 79 पर इसको राउंड फिगर करेंगे तो आएगा 5 पर माइनस तो 5 पर ये देखिए माइनस में आ गया थर्मोकपल फ के बारे में बात करते हैं ये है 8. 45 इसका रिजल्ट अब 8.
45 कहां आएगा सेंटर लाइन से नीचे इट मींस की इसका भी रिजल्ट माइनस में आएगा 8. 45 य देखिए यहां है तो यह सेंटर लाइन से कितना दूर है सेंटर लाइन से यह दूर है 9. 55 न 5 पर इ 4775 इसको राउंड फिगर करेंगे तो 48 य देखि मा 48 पर अब बात करते हैं थर्मोकपल स थर्मोकपल स का रिजल्ट कितना 103 तो यह 90 से ऊपर 103 इट मींस इसका रिजल्ट आएगा प्लस में इसका पड प्लस में आएगा तो 90 से 103 कितना दूर है 1329 इतना पॉइंट दूर है इतना इन 5 इ 6645 इसको राउंड फिगर 66 पर आया तो होप आपको ये इंडिविजुअल पीडब्ल्यू आई समझ में आ गया होगा कि ये पीडब्ल्यू आई कैसे आ रहा है अब यहां एक आता है ये देखिए डेल्टा डेल्टा भी आता है डेल्टा क्या होता है इस रिजल्ट में जो सबसे हाईयर है और सबसे लोअर का डिफरेंस है वो डेल्टा है सबसे हाईयर कितना है 103 29 और सबसे लोअर कितना है 8.
