hoje eu vou te ensinar a fazer o equipamento para você carregar o seu celular com a luz do sol e nada mais [Música] 8 i [Música] a bola então fazer um carregador de celular solar eu sei que o bastante para colocar nos comentários mas ribeiro já evite pronto pra comprar sim mas a idéia que você entenda a lógica de tudo possa fazer o seu próprio com as suas escolhas e depois podem adaptar pra fazer alguma coisa diferente em cada tipo ligar um ventilador ligar uma lâmpada ou qualquer coisa assim a estrela de vídeo é uma

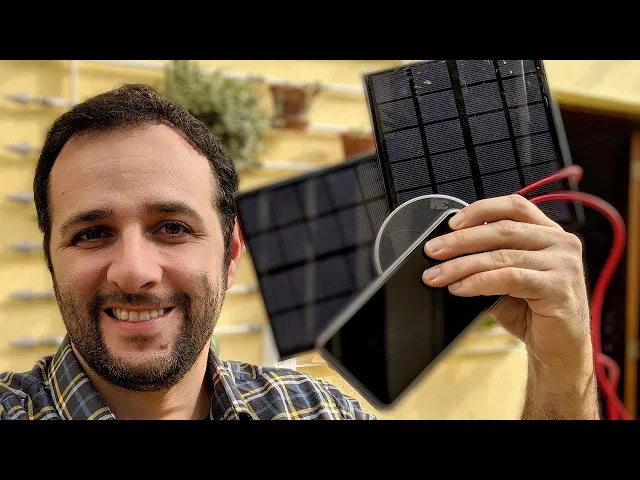

placa fotovoltaica tanto usando um ataque de 3 watts e seis vôos está aliás eu vou usar duas dessas placas foram compradas no mercado livre lá também se encontra todos os componentes que a gente vai usar nesse projeto são poucos componentes bacana que o mercado livre tem uma seção de produtos sustentáveis não se aplicou esse vídeo querendo é construir coisas têm menos impacto no meio ambiente ou consumir coisas têm menos impacto ao meio ambiente se pode acessar o link que a gente está deixando a descrição do vídeo vai ter muita coisa lá existe uma seção só
de coisas solares você pode encontrar desde uma placa colocada no teto da casa até para aquecimento solar da água etc essas placas são muito legais mas não pode ligar direto a placa numa fêmea usb conectar o celular lá porque pode ser que a gente gere mais energia do que o senhor precisa que a gente gera uma tensão maior mais volts o que a gente pode colocar o celular e se corre o risco de estragar o seu ajudante de um circuito que vai deixar só 5 volts saindo dali e ao mesmo tempo de te dar uma
equilibrada da amaciada energia está sendo por isso a gente tem que construir esse circuito aqui se você não assistiu manualmente e fica arrepiado só de ver o circuitinho desses se pode substituir o circuito por isso aqui é um carregador de carro tá aí tem que ligar um jeito diferente porque eu vou explicar no final esse circo todo mundo usando para construir um carregador solar caseiro de vários vídeos no youtube inclusive as pessoas que vendem a plaquinha já colocam um diagrama desse aqui para você poder copiar e fazer em casa basicamente tem uma placa solar aqui
gerando depois dois capacitores esses capacitores vão servir para estabilizar a energia está passando aqui e o mais importante é esse regulador de tensão tá é o equipamento que serve pra mandar só 5 volts para placa então ele é o 7 805 porque ele ele aceita que uma atenção maior e vai deixar sair só 5 volts 5 volts e atenção são os outs do sb aqui a gente também tem um resistor e um led para a gente entender que ele está ligado e uma saída usb o interruptor aqui também que falar esse circuito é muito legal
a gente montou aqui na própria boca dele funciona só que acho que dá pra dar uma simplificada duas coisas primeiro eu acho que não precisa desse interruptor já que carregador de celular normalmente não tem interruptor nessa conecta a celulares sabe que já está funcionando outra coisa esse led led consome um pouco da energia está sendo gerada na placa então as precisa também saber que isso aqui tá ligado ou desligado por causa do leve porque o celular vai indicá-lo está carregando ou não então vamos ignorar esse leite também uma coisa que me esquecendo de falar é
que tem 2 capacitores bem diferentes daquele circuito o que fica antes de chegar no regulador de tensão ele é um capacitor eletrolítico que tem positivo e negativo e do outro lado um capacitor de poliéster que não tempos de brincar de um tanto faz onde você liga os terminais dele agora vamos combinar o agente ficou só com três componentes a tira nossa plaquinha tirando a saída usb entrada da placa está simples pra caramba vamos colocar isso aqui numa placa universal então é usar essa placa padrão tipo ia assistir homem que serviu a gente usando várias vezes
só é grande mas é que vem 10 por 15 centímetros e pesa e muito menos à colocação três componentes ela ficou feio pra caramba porque eu cortei tudo torto mais eficiente porque a gente precisa agora é preciso traduzir esse circuito aqui numa montagem nessa placa que eu vou fazer pra ficar bem simples a gente tem três terminais aqui do regulador de tensão e eu tenho três colunas aqui cheio de furos então vou encaixar nessas três colunas ea partir disso eu vou montando os componentes colocar o regulador de tensão mais ou menos aqui no meio da
placa é porque ele é o componente central em seguida vou colocar o positivo do capacitor nesse terminal aqui da esquerda e o negativo no terminal do centro outro capacitor de poliéster e não tem popularidade vou ligar o terminal no centro e um terminal no terminal está sobrando aqui do regulador de tensão já posso cortar o que sobrou dos terminais e juntar essas ilhas onde eu preciso juntar olha eu acho que eu estou precisando de um curso de estética de placas de circuito porque saiu assim meio feio mas se você for uma blogueira linha de itaguará
mg circuito se sabe maquiar muito bem o circuito vai ficar bonitinho de seu comentário aí porque poderia conectar já a fêmea recebi na minha barraquinha mas eu quero proteger circuito com algum tipo de caixinha o que a gente encontrou demais práticas e essa caixinha de fita isolante porque dá pra abrir para dar manutenção precisa fazer alguma coisa é fácil de encontrar por aí sempre sobra de uma fita isolante e vamos fazer um furo nela então pra encaixar essa firma usb esse usb no potinho que ficou chique e já dá um jovem adiantada assim no vídeo
se estivesse assistindo neste momento uma coisa importante no momento de você conectar os fios na fêmea usb a gente já conectou antes aqui pra fazer o teste então precisei fazer isso na câmera mas é o seguinte olhando a porta usb de frente tem uma parte plástica colocando essa parte plástica para baixo do lado direito vai positivo do lado esquerdo vai negativo tá é na hora que você for usar no equipamento mesmo tanto faz aqui fica pra cima para baixo que seja conector fio atrás eo sbt não consegue inverter de posição uma dica bem legal é
que edifícios ou dar esse negócio porque você acaba encostando uma solda na outra da curto ou então você não encosta de ver encostar e aí não tem corrente fluindo um jeito de testar isso é usar que o teste de continuidade do multímetro então vira a chave para baixo onde tem aqui esse símbolo e aí eu consigo colocar os dois terminais do multímetro na minha solda nas pontas da solda e ciap takeda que está passando energia e eu também posso colocar nos pontos em que eu não quero que passa energia em dois pontos diferentes que eles
não podem entrar em contato e aí não pode apitar chegou a hora das plaquinhas olha só como ela funciona aqui por trás originalmente ela não vem com esses dois fios tal foi a gente que sou do uac nos terminais o ideal é passar uma fita para que não fique forçando essa solda que botar bichinho circuito vão lá no sol ver quantos volts ela está fornecendo a ela gira o motorzinho decentemente o ideal é que as placas sempre fica a 90 graus em relação ao rádio de sol porque daí o raio de sol bate direto aqui
em cima e não de um jeito meio triscando a placa meu kota fornecendo quase 7 volts se eu virar um pouco assim colocar para sombra cai bastante ó já cai pra menos de seis havendo como precisava daquele regulador de tensão karajan energia bacana o autor visita tremenda aqui na minha mão de colocar fé e microfones eu vi a diferença da sombra do sol vento e também gira bem mas está um pouco fraco porque ela é para 12 volts e eu tenho aqui quase 7 na placa mas eu tinha idéia de colocar isso aqui no banheiro
do manual do mundo que só com um cheiro estranho então já esse projeto já promete esse motor aquele que a gente fez um barquinho de controle remoto e tem uma redução dentro então precisa não é tão rápido mas é um outro bem mais forte a plaquinha funcionando a questão é por que a gente vai usar duas verdade é só uma placa já carregaria o celular mas caía muito devagar a gente que é um pouco mais de performance e aí entra a questão a gente liga e se insere ou paralelo se você não lembra muito bem
a diferença entre série paralela fez um desenho com pilhas aqui se fosse em pilhas de 6 volts insere seria uma atrás da outra positivo ligado com negativo da outra se aproveita a ponta de uma ponta à outra a gente conseguir aqui 12 volts tá então a gente conseguiria dobrar a atenção em paralelo seria assim uma do lado da outra e aí a gente teria só seis volts por que vou querer 6 volts em vez de 12 porque aqui a gente tem mais tensão a gente tem mais votos mas a gente tem menos corrente - amperes
o que eu quero é corrente que eu só vou usar 5 volts de 12 então vou ligar as duas em paralelo a gente fez alguns testes aqui ligando insere desse jeito e um funcionou tão bem quanto em paralelo para então fazer um furo na caixa de plástico passar os quatro filmes dá um nó e aí eu vou ligar positivo com positivo e negativo é o negativo aqui na entrada do meu circuito teoricamente carregador está pronto não foi tão difícil assim mas não doeu muito vamos levar o sol e vez carrega o celular mesmo agora que
a porca torce o rabo sempre que a gente faz alguma coisa eletrônica dá um frio na barriga na hora de fazer funcionar qualquer coisinha que eu tenha feito errado vai ter que voltar lá embaixo fazer tudo de novo procurar o etc bom celular da tim com 65% de bateria teoricamente na hora que um espetáculo cabo tem que aparecer um raio porque está carregando vamos lá 1 236 de dizer aqui o ranking ele caiu para 64 bem na hora que eu fui espetáculo dá um frio na barriga mas não está carregando fazer o seguinte deixar um
tempo carregando aqui pra ver quanto tempo ele carrega a quanto e aí a gente volta e ver se funcionam mesmo enquanto eu a falar supostamente carregando vamos entender como que a gente poderia usar o carregador de carro e se carregador aqui ele é feito para você conectar numa saída de bateria tá então noite naquele acendedor de cigarro e ali o carro está fornecendo 12 volts e ele consegue baixar essa atenção para 5 volts aqui na saída então nas placas solares eu tenho que usar essa opção aqui da ligação insere está uma placa na frente da
outra usa logo uma plaquinha de 12 volts se eu for usar uma só e conectar direto aqui a gente pode ligar direto aqui agora não lembro qual é positivo ou negativo das pesquisas pra vocês na ponta aqui é o positivo e nas laterais é o negativo isso aqui substituir todo esse circuito que eu fiz que estou dando etc dá pra pular e e ligar direto aqui fica uma certa gambiarra tem que fazer de um jeito bonitinho mas funciona também é mais ou menos uma hora que for que não só vamos ver se carregou esse carregou
quanto carregou 70 por 100 tá aí sim quatro horas restantes até a carga completa normalmente essa previsão do seu lar ela é boa costuma funcionar isso quer dizer que a gente conseguiria carregar o celular todo e mais ou menos cinco horas aqui no sol o óbvio que isso aqui é mais um carregador complementar do que aquele que vai realmente carregar o celular todo dia que se passa na nuvem em cima pode ser que você não tenha luz suficiente mas ainda assim o bacana que nunca sou absolutamente nada na conta de luz ter carregado de celular
sozinho a edição do vídeo e me dei conta que eu esqueci de falar duas coisas a primeira é que eu não vou usar este carregador para carregar direto do celular é muito mais negócio você colocar um por bem que ali porque senão você tem que deixar o seu celular não só parado lá é muito bacana fica sem poder usar o seu outra desvantagem é que o senhor vai gastar bastante energia enquanto está carregando tem uma série de coisas que não tem como parar de funcionar a menos que você desliga o celular por enquanto não está
só bateria ele carrega tranquilo depois você usa essa energia que foi gerada pelo sol outra coisa é que com este carregador você vai ter ali uma fêmea sbt fornecendo 5 volts então não serve só para o celular se pode colocar um ventilador pode colocar é carregar outro equipamento como por exemplo um fone de ouvido e certa se você quiser fazer outras escolhas sustentáveis começa a quito deixando em baixo o link do mercado livre de produtos sustentáveis vou deixar também o link só da parte de energia solar que é muito bacana eu gosto muito não tem
desculpa pra gente não aproveita a luz do sol e gerar uma energia mais limpa do show
