e como visualizar o perfil de elevação de um terreno através do Google Earth para projetos de grande escala é uma ferramenta muito útil porque Vocês conseguem definir o percentual de inclinação de uma área e hoje eu vou mostrar para vocês um recurso existente dentro da ferramenta Google Apps pro que é uma ferramenta que se tornou gratuita a partir dos últimos anos então qualquer pessoa pode baixar né a ferramenta Google Earth na versão pró também porque ela é gratuita e vocês podem utilizar esse recurso que eu vou mostrar para vocês para auxiliar a entender os as
elevações da superfície de elevação de uma área que tem uma escala mais considerável a essa é um esse é um recurso que ele vai ser mais útil para Quando vocês tiverem buscando informações de uma gleba maior de uma área maior e menos útil para informações de terreno porque as informações de topografia que constam aqui no Google Earth elas são informações e topografia que mostram as curvas sem alteração do terreno e mostram as foto do perfil natural Então desse terreno de 20 em 20 metros então ela não é uma informação tão precisa a ponto de substituir
por exemplo um levantamento planialtimétrico do terreno tá então buscar aqui uma área Digamos que a gente tem aí um foi foi consultado para elaborar um projeto de parcelamento do solo na cidade de Harmonia vou dar como exemplo aqui um pedaço tá dessa cidade é uma cidade bastante fragmentada bastante dispersa e digamos aí que aqui gente já tem um loteamento né uma área nova um bairro Novo surgindo Digamos que esse proprietário aqui dessa área da Cidade ele vai querer vender essa área e que dá continuidade para esse sistema viário que já tá existentes aqui então vamos

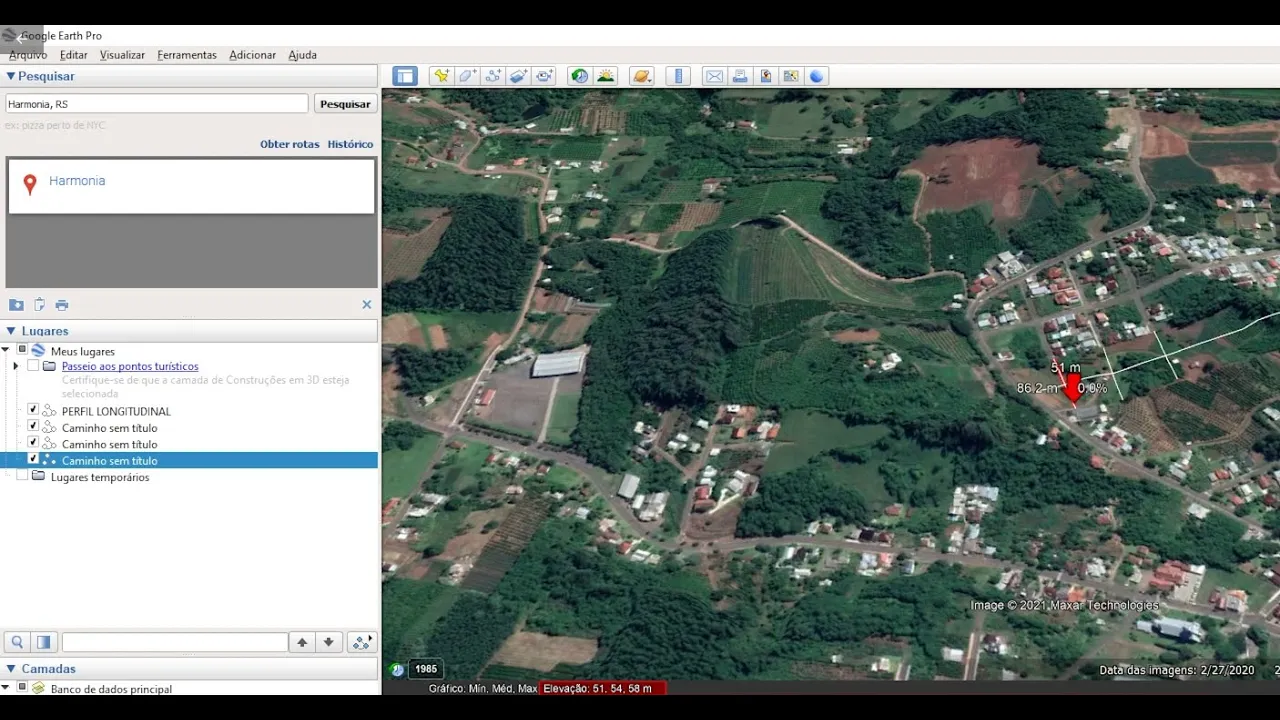

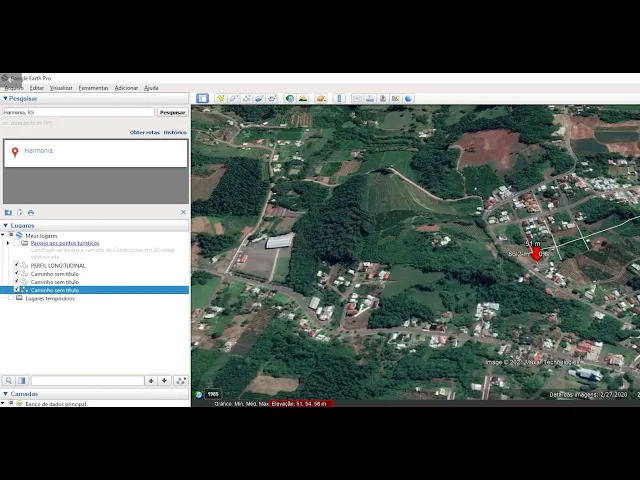

ver se é possível na Vocês que foram aí contrato o digamos assim para elaborar esse projeto se essa área que ela é plausível não é possível de ser urbanizada não é por esse proprietário dentro dessa cidade a primeira coisa que a gente tem que ver né que a informação de terreno dentro das camadas ela esteja marcada aqui tá e a gente vai fazer o seguinte eu vou fazer como se fosse um dois cortes o terreno o vários cortes no terreno vou começar aqui adicionando quarta ferramenta aqui em cima adicionar caminho eu vou colocar aqui corte
longitudinal perfil longitudinal e o perfil longitudinal E aí eu vou dar um Ok vou vou fazer aquilo com lado a outro da Glória né Tem vou dar um ok A então a gente vê que já ficou uma linha ali que não tá bem reta né porque ela já tá se adaptando a topografia depois que eu terminei a linha eu vou clicar com o botão direito e vou selecionar a opção mostrar perfil de elevação então tô colocando aqui e ele vai me mostrar como se fosse um corte no ter informações tem aqui nesse corte gente tem
me dizer que eu tô passando o mouse ó ele vai me mostrando com uma setinha Aonde que tá né aquele local que eu tô apontando ali então aqui no início da área junto à Estrada Rodovia de acesso ali da da Gleba A gente tem uma elevação de 16 metros do terreno Então essa é a curva de nível na de referência e ele vai até quase cem metros lá no outro topo então é um terreno que nesse perfil longitudinal né ele mostra numa distância mais ou menos aí a 400 metros ele sobe 40 metros né a
gente já pode fazer aí na uma inclinação média né de mais ou menos ele já não dá ali né de Seis por cento no que ali o mínimo é onze por cento mas se ele está nos mostrando que o máximo de internação em alguns locais chega a 76 por cento da inclinação e a gente está vendo que ele dividiu em alguns quadrantes a gente pode ver aqui que é uma inclinação razoável né Aqui não tem tanta internação você já é possível parcelar não é o solo mas é que a gente tem um pedaço né que
é como se fosse um topinho de Morro aqui que tá subindo bastante não sei o selecionar Vou segurar o meu mouse nesse nesse pedaço é só selecionar esse pedaço aqui a gente tem que esse aqui é o pedaço que sobe muito sobe quase cem metros nesse pedaço pequeno né em 50 metros sob quase cem metros e a gente tá vendo Então que ele ultrapassa a inclinação máxima prevista pela lei do parcelamento do solo é o que a gente vai ter que fazer para mostrar para proprietários Olha a gente vai fazer começar mostrando para ele que
ele tem um terreno que pode separa o seu lado nosso grande parte mas que tem uns alguns pedaços que vão se app que lançaram de preservação permanente por quê Porque o tra passam essa inclinação máxima permitida da lei de parcelamento do solo que diz que o máximo de inclinação seria trinta por cento inclusive para inclinação de Elias aqui demais então a gente vai ficar que zonear esse terreno começar a mostrando que alguns pedaços não vão ser possíveis de serem parcelados justamente porque e cedem é sempre bom então esse primeiro perfil aqui que a gente fez
a gente já tem essa essa informação né Agora eu vou fechar esse aqui e vou tentar dar continuidade para essas vias aqui para gente ver qual seria a inclinação que elas ficariam vou fazer um perfil aqui vou fazer outra Partiu aqui e vou fazer outro aqui como se essas ruas fossem continuar né tô simulando já como se fosse um traçado viário aí eu até novo vou clicar nessa primeira aqui mostrar perfil de elevação que a gente tá vendo aqui que é uma é um curto não é bastante curto aqui esse pedaço e a gente tá
vendo né ele tá ele nem tá marcando muito entre nós seu e-mail pode fazer isso se a gente for selecionando né ele vai clicando e vai fazendo por trechos aqui mas ele está nos mostrando aí que é possível né por essa esse desenho lá o sendo ideias um pouquinho e depois Fale um pouquinho né vai se inclinando quase plano nesse sentido transversal né então não teria problema para parcelar nesse sentido da continuidade para essas Luas que atenderiam aí a o percentual de inclinação também prevista pela legislação tá bem pessoal Então essa é uma informação né
que ela é como eu falei o útil para quando a gente tem uma gleba uma área maior quando a gente está dando início a projetos de parcelamento do solo algum projeto levar uma escala como uma planta industrial alguma coisa nesse sentido e para fazer essa pessoas estudos iniciais aí desses terrenos essas leva sisters e seus de vocês né dessas desses estudos aí que vocês possam vir a a realizar Tá bem então espero que o vídeo tem ajudado vocês que vocês consigam aí fazer simulações nesse traçado sair dessas glebas e Se tiverem alguma dúvida deixe aqui
embaixo que eu posso ajudar mais vocês tá bem bom então
