e a missão da variável nível é importante para determinar a quantidade de produto que tem dentro dos recipientes como por exemplo um balde uma caixa d'água quando medimos o nível estamos determinando a interface que separa esses dois produtos a água ou ar alguns instrumentos faz a medição direta ou seja até que indiretamente onde está essa interfacil enquanto que outros produtos faz isso de maneira indireta então vamos conhecer um pouco sobre esses tipos de medição que pode ser usado para medir os níveis nos processos industriais e [Música] é a visão Direta do nível permite identificar onde

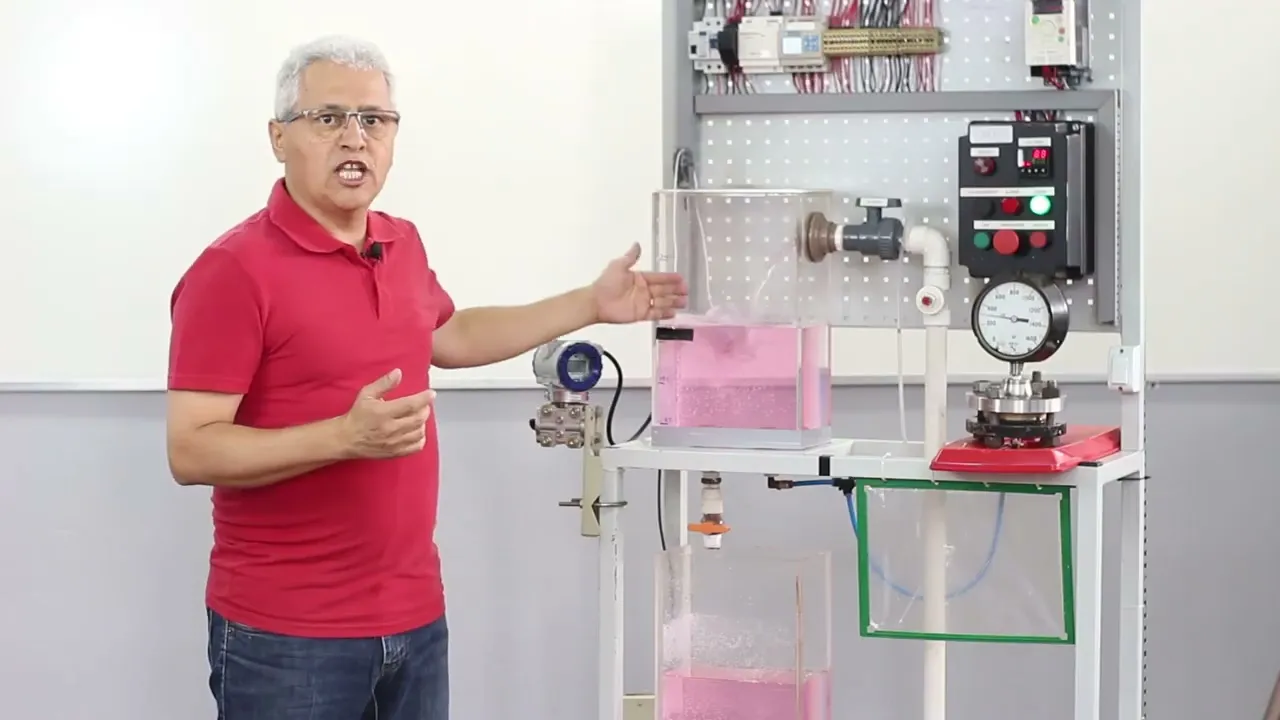

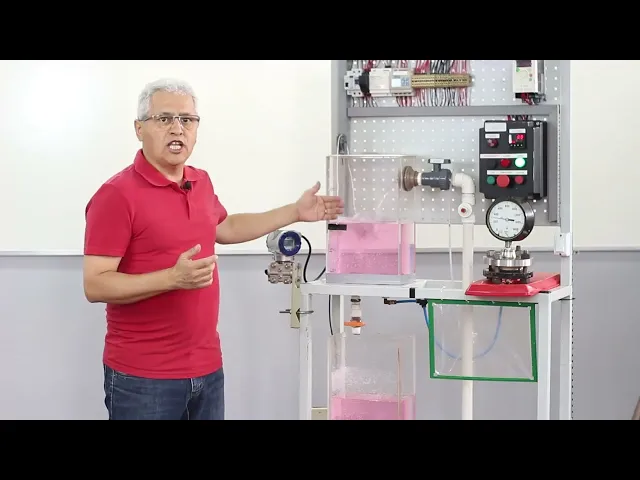

está a interface que faz a separação entre dois produtos Como por exemplo o líquido e o ar algum desses princípios usam a visualização A reflexão de ondas ou então Algum objeto que flutua sobre a superfície vamos conhecer agora então o processo que faz a medição direta através de vasos comunicantes estamos aqui em uma planta didática que contém um pouco de água colorida para facilitar a visualização junto dela temos aqui uma mangueira que forma um vaso comunicante quanto nível alterar o mudar sua posição no tanque devemos perceber o mesmo movimento na mangueira para isso colocamos um
marcador para acompanhar a variação de nível e quando treinamos o tanque se o nível diminui e perceba que o marcador acompanha esse movimento para baixo no nível 1 é da mesma forma quando enchemos o tanque o nível sobe e o marcador no vaso comunicante também acompanha esse movimento para cima e nessa planta didática o nosso tanque transparente massa em uma unidade processo geralmente todos os tanques e vasos eles são fechados feitos de um material que não é transparente Esta é uma importante maneira de fazer a medição direta de nível e usada nos processos industriais o
segundo o princípio de medição direta de nível e muito aplicado nos ambientes industriais é a medição por régua temos aqui no nosso kit didático o sistema que simula Esse princípio de medição e internamente no tanque temos uma boia que flutua acompanhando a superfície do líquido e internamente temos aqui um marcador que desliza sobre uma régua graduada quando o nível altera sua posição a bóia atende acompanhar a superfície livre do líquido com isso o marcador externo também acompanha esse movimento subindo e descendo vamos ver como isso acontece e quando o nível diminui e a bóia vai
vai baixando acompanhando a superfície Livre bom então o marcador vai subindo para compensar essa em movimento da bóia e quando o nível começa a subir ou a ser levar a bóia tente acompanhar esse movimento então o sistema faz o nosso marcador externo descer para marcar o nível 1 outra posição e perceba que na medição de nível por régua ocorre de maneira inversa com outro sistema quando o nível Desce a régua sobe quando o nível sobe a régua dessa o outro princípio muito importante usado para fazer a medição de nível nos processos industriais é por reflexões
de ondas essas ondas podem ser ultrassom ou então ondas eletromagnéticas no caso das ondas magnéticas instrumento é chamado de radar Vamos fazer uma simulação de Como isso acontece no processo industrial e perceba que a luz laser bateu na superfície do líquido e refletiu contra um anteparo que não na indústria é um é um instrumento receptor e neste caso a medição se dá pela pelo tempo ou pela velocidade do deslocamento da onda quando o nível está mais baixo o tempo é maior quando o nível está mais alto o tempo de deslocamento da onda é menor o
instrumento de tecla essa variação indica o nível a seguir vamos conhecer o princípio da medição indireta ou também chamada de medição inferencial do nível que também é importante para os processos industriais essas medições podem utilizar princípios como o yin puxo o peso ou então a pressão de uma coluna de líquido aqui em nossa planta didática temos um instrumento que vai medir pressão da coluna do líquido formada dentro do tanque neste caso é chamado de indireta porque não temos como saber onde está a superfície livre mas temos como saber qual a pressão formada pela coluna de
Neto que está lá dentro do líquido e perceba que quando o nível está diminuindo a pressão no nosso indicador também está diminuindo é da mesma forma quando o nível está aumentando dentro do tanque a pressão no nosso indicador também está aumentando e esse sistema de mim por pressão de coluna hidrostática trabalho sempre com valores muito baixos depressão por isso a escala do nosso instrumento é milímetros de coluna d'água todos esses tipos de medição são utilizados processos industriais EA escolha do sistema vai depender da necessidade do processo onde essa medição vai ser feita portanto continue seus
estudos e nos vemos no próximo vídeo tchau
