MÁQUINA DE CORRENTE CONTÍNUA e seus principais COMPONENTES #02a

o Olá Todos eu sou o Marco Aurélio e vamos para mais uma aula de fundamentos de conversão eletromecânica de energia na aula de hoje falaremos das características construtivas de uma máquina de corrente contínua Bora para aula E aí E aí E aí [Música] é uma máquina elétrica ela pode ser tanto um motor seria o caso de entrar aqui com a energia elétrica pelos Bornes da máquina Vai haver a interação um campo magnético no interior da máquina e tiramos o movimento de giro da máquina que a potência mecânica torque e velocidade essa máquina estaria operando como

motor uma outra situação é quando eu entro com a potência mecânica no eixo torque x velocidade vai haver interação com o campo magnético no interior da máquina a etirama para a potência elétrica ver vezes e essa máquina estaria funcionando como um gerador a princípio estaremos estudando a máquina de corrente contínua uma ou ser toda a parte elétrica dela é incorrente coltino Lembrando que atualmente a maioria das máquinas são de corrente alternada Então essa construção aqui que nós estamos mostrando é a máquina de corrente contínua é uma construção diferente da máquina de corrente alternada apesar de

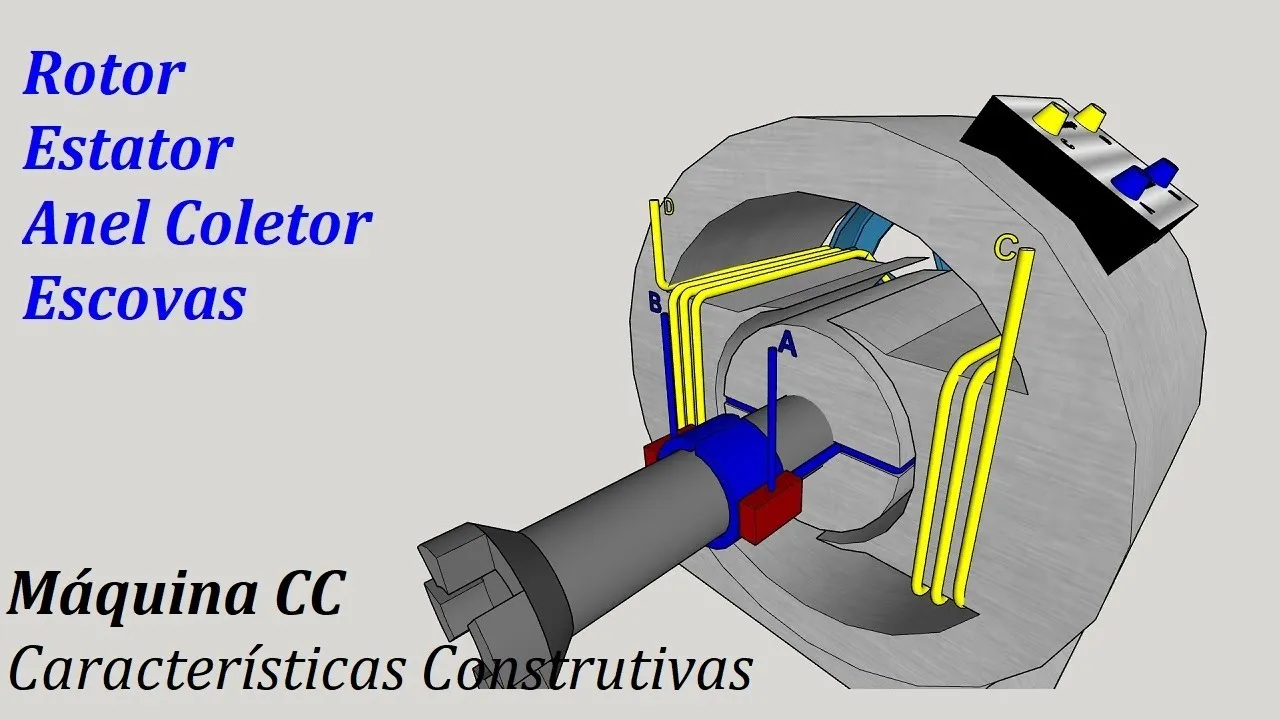

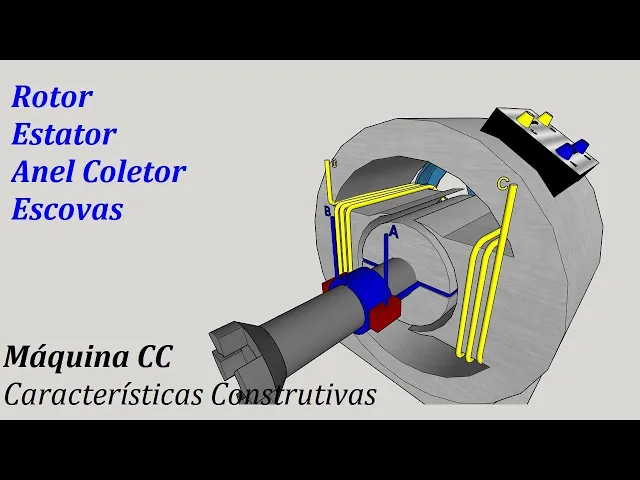

os princípios básicos de tensão induzida condutor em movimento na presença do Campo o e possa induzida corrente no condutor na presença do campo gera uma força é os mesmos conceitos tanto para máquinas e C4 para máquina terra e vamos abrir essa máquina aqui então vamo tirar vasos de placa eu vou tirar aqui as tampas da máquina eu vou retirar as escovas a bobina do rotor eu vou retirar o rotor o e as bobinas estator veja seguinte situação aqui é o estator da marca e o estator da máquina ele é feito de material ferro magnético Ou

seja é um material de fácil magnetização isso é muito importante na máquina é uma máquina de corrente contínua de imã permanente normalmente e cima fica aqui no estator da máquina nessa parte em curva a gente chama de polar uh mas não tenha necessidade seria uma permanente muita das vezes a gente usa a ideia do Eletro ima eu vou colocar uma bobina no estator na máquina essa bobina em amarelo é uma bobina de cobre veja é um circuito série simples a corrente entra no ponto c Por exemplo dá a volta por traz da máquina e passa

pelo rotor sem conectar no rotor e volta pela frente da marca fechando o meu circuito e qual que é a ideia principal produzir o campo magnético da maca importante é que a bobina é de cobre parte condutora da máquina é o núcleo do estator a parte cinza é de ferro material ferro magnético a bobina é bobina de cobre mais para frente vamos entender a diferença de perdas no ferro e perdas no cobre é suponha a seguinte situação eu aplico uma tensão cc com Polo positivo em C e polo negativo em B vai entrar uma corrente

no Polo positivo que a gente chama de if corrente de Campo vai dar a volta e vai sair pelo borne de da lei de Ampére sabemos a seguinte situação que corrente no condutor gera um campo vamos usar aqui a regra da mão direita dá para entender o sentido do campo produzido se a corrente entrar no borne C e eu vou ter um campo magnético em um sentido anti-horário muito importante sempre o campo magnético sai do material de Ferro pelo Polo Norte então ele tá saindo daqui essa parte da polar aqui é o Polo Norte e

entra no material de Ferro pelo Polo Sul entrou no Polo Sul então essa parte aqui é o Polo Sul então eu tenho Polo Norte e Polo Sul ou seja magnetizar Ei meu material então se eu manter a tensão aplicada a mesma corrente Eu tenho um material de ferro aqui um magnetizado como se fosse um ímã por exemplo com o Polo Norte e com Polo Sul Vamos colocar mais um elemento aqui da máquina que é o rotor Oi tá aqui o rotor da máquina essa parte cinza aqui é o eixo da máquina é a parte cinza

é o eixo da máquina 1 E olhe que uma coisa importante no rotor da marca primeiro o rotor ele é feito de material ferromagnético Qual que é a ideia é facilitar E intensificar o campo magnético no interior da marca e outra coisa muito importante que é muito comentado não só na máquina de corrente contínua mas principalmente quando estivermos estudando lá máquinas de corrente alternada que é o que a gente chama de entreferro é esse espaço há entre o rotor e o estator a ver a polar ela tenta cobrir o rotor esse espaço aqui que é

o entreferro é um material de ar por quê que isso é muito importante porque na verdade o ferro facilita a magnetização ele tem uma relutância ao magnetismo muito baixa o material que ele é com dificuldade de magnetização ele tem uma relutância muito alta é o caso do ar o rotor que é uma relutância baixa bom então Normalmente quando vamos representar a máquina por um circuito magnético equivalente a gente despreza relutância do material ferromagnético apesar do comprimento deles é muito maior porque a relutância do ar é muito grande nós vamos colocar a bobina no rotor e

veja essa aqui em azul e aqui estão representando por apenas 1 espira para facilitar mas o rotor da máquina CC ele é todo o bobinado tá começa aqui bobina o rotor inteiro e sai um borne tem um borne positivo e O borne negativo e nós vamos estudar parte a parte depois como que a gente hindus força aqui e como que a gente hindus tensão nesta máquina Lembrando que o princípio é o mesmo da máquina linear Então eu tenho a bobina de cobre aqui e na máquina CC Como que o acesso o rotor da máquina se

eu for aplicar uma uma corrente aqui uma atenção eu preciso de um filho que vai ligar não Born e outro fio que vai ligar no outro se a máquina girar o fio vai embolar não poderia fazer um algo desse tipo então eu tenho que ter um algum tipo de acesso ao rotor aqui da marca esse acesso é o que a gente chama de anéis coletores que eu vou inseri-los aqui já já uma aula uma próxima aula a gente vai entender o porquê esse anel coletor que é especificamente da máquina o CC ele é que a

gente fala segmentado ó ele tem dois segmentos ó na parte de cima a e na barra de baixo olhando a máquina de frente Ah tá eu tenho um segmento e um outro segmento como que eu vou conseguir aplicar uma tensão ou retirar uma atenção daqui Lembrando que esse azul aqui é uma bobina de cobre Todo o material ele é condutor muito importante isso eu vou colocar o que a gente chama de escovas ver esse vermelho aqui seriam as escovas escova de um lado e a escova de outro lado tu e as escovas ela é feito

de material normalmente de grafite ou carvão que é um material condutor oi e ela é deslizante o sobre o anel coletor Ou seja eu consigo aplicar uma tensão por exemplo no ponto A A corrente entra e vai entrar no meu pelo meu anel coletor vai entrar lá no rotor da máquina se a máquina agir a minha escova ela é estática deslizante para o sobre o meu anel coletor então vou poder aplicar normalmente atenção na máquina é um outra característica importante a escova de material de grafite ou de carvão porque esse material Na verdade eu preciso

que seja um material condutor mais macio do que meu anel coletor meu anel coletor ele é fixo no eixo da marca então eu não posso gastar ele então se eu tiver que gastar vou gastar minha escova ela é do material mais macio no ponto do eixo aqui eu vou colocar engrenagem aí eu posso conectar outra máquina poderia colocar um esquema de polia e na parte de trás uma coisa importante toda a máquina quando você tem um campo magnético no interior do ferro se ele for variável a gente tem o crescimento do ferro é o que

a gente chama de perdas no ferro quando você tem corrente no cobre você tem perdas no cobre R ao quadrado o tanto aqui na bobina de Campo quanto na bobina do rotor a bobina do rotor chama-se bobina de armadura e quando circula corrente aqui dentro ao aquecimento esse aquecimento aquece a máquina Então se precisa de ventilação normalmente as máquinas tem um ventilador foi sempre ficar aqui que fica no eixo dela o material de plástico mesmo muita das vezes ventila junto com eixo da máquina e ela diminui as perdas por aquecimento por fim tá veja eu

tenho quatro Bornes essa máquina Bornes e de bobina de Campo o acesso ao estator Born AB bobina de Armadura acesso ao rosto eu vou lá e coloco a minha tampa Ah e por fim a gente tem aqui então quem precisa acessar aqueles fios que são emendados vale por dentro Eu tenho os dados de placa da máquina onde eu voltei as informações da máquina informações potência informação de corrente Qual a situação aqui armadura a BB acessou quem rotor Campo CD assessor quem o estator da máquina E essas são as características básicas de uma máquina de corrente

contínua Lembrando que essa máquina pode funcionar tanto quanto motor quanto gerador É apenas para terminar aqui eu vou fazer uma projeção desse desenho paralelo em uma projeção frontal desse desenho repare vou tirar aqui a engrenagem os dados de placa a tampa a ventilação observa essa nossa projeção paralela frontal é que a gente vai se basear nos nossos estudos Então veja vai entrar corrente aqui e bobina de Campo aqui nós vamos ter aqui o meu rotor veja como que é meu computador aqui ó que a gente observa direitinho um segmento de anel coletor outro segmento do

anel coletor aqui é uma escova Benny escovar Ok então a gente vai usar esse tipo de desenho para podemos fazer as nossas análises mais técnicas agora a partir de agora nos nossos estudos e um bom estudo a todos procurem fazer uma revisão com calma e até uma próxima ao
