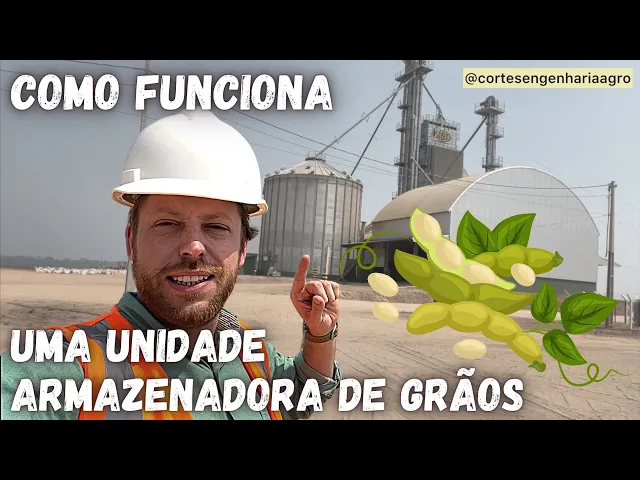

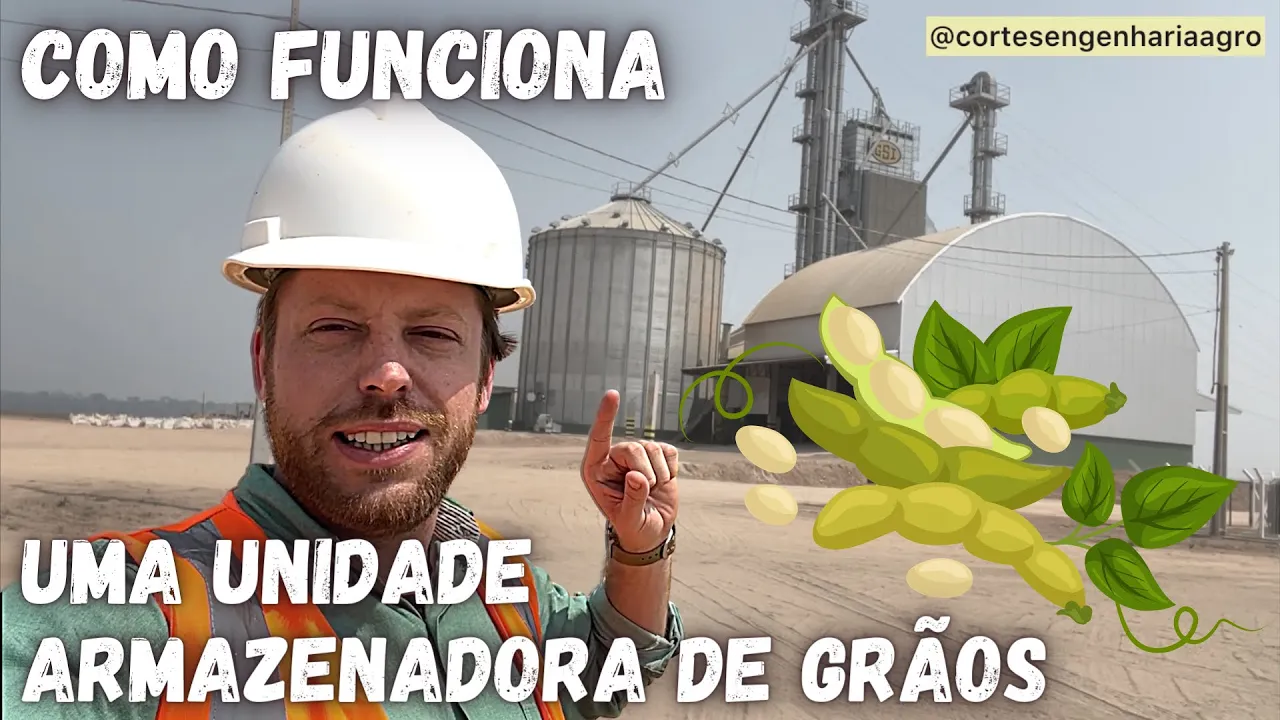

fala meus amigos tudo bem com vocês eu sou engenheiro Antônio cortes e esse é o canal engenharia do Agro e no vídeo de hoje vou mostrar para vocês a composição básica o fluxo de funcionamento de uma unidade armazenadora de grãos esse aqui é um armazém graneleiro aonde a gente tem recebimento beneficiamento secagem armazenamento e expedição de grãos e eu vou mostrar para vocês que foi construído aqui numa fazenda que fica no município de Aripuanã Mato Grosso já rodou a primeira Safra e agora vai para segunda e vou mostrar para vocês rapidinho aqui para vocês entenderem
como é que ela funciona essa aqui é uma unidade com capacidade de armazenagem de 300 mil sacas naquele Armazém graneleiro que é um armazém com fundo sem me ver aqui é a casa de máquinas que a gente costuma chamar que é onde fica pré-elia limpeza lá dentro Vamos mostrar para vocês secador esse daqui é um estilo pulmão para 30.000 sacas e ali tem colegas são duas moedas com um poço de elevador que as duas As duas moedas compartilham de um mesmo posições elevador então uma moega dupla E ali a gente consegue ver um silo de

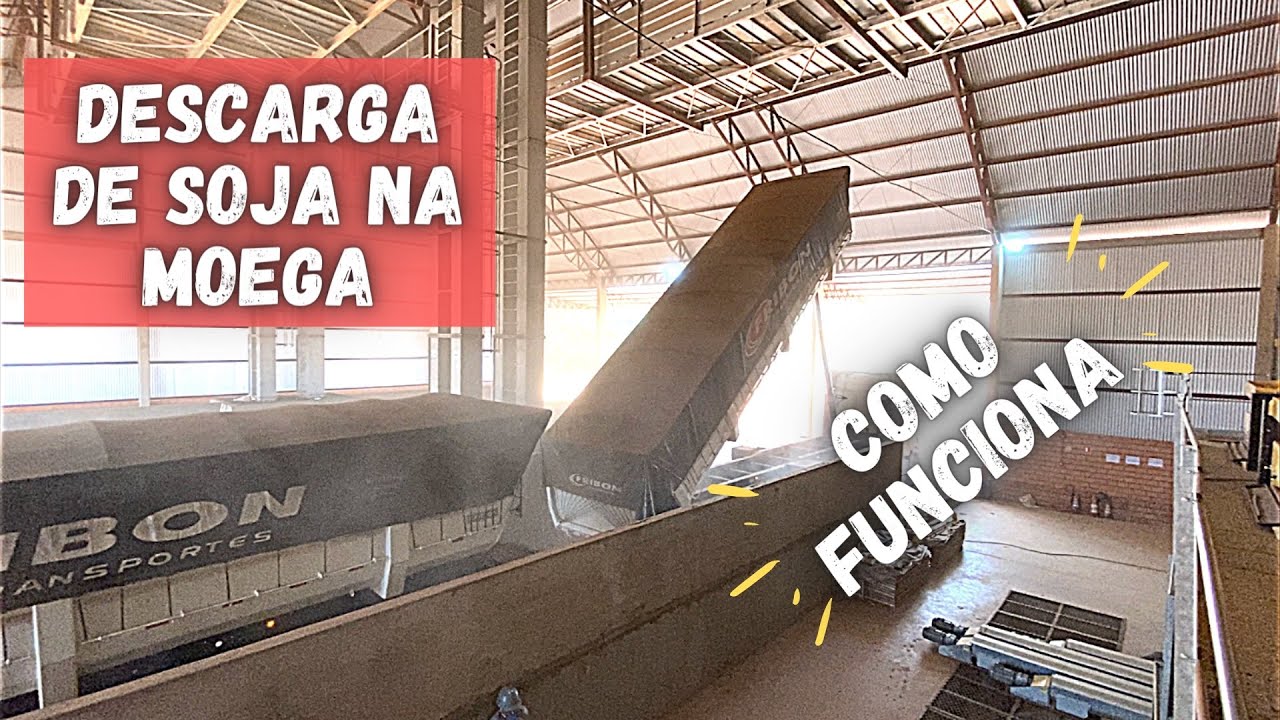

expedição então depois que o produto ficar armazenado na hora de expedir mandar embora é feito através daquele estilo ali Basicamente já falando aqui por fora para que vocês entendam da maneira mais fácil os caminhões eles descarregam aqui nessas moedas Então são duas moedas um e moeda dois é essa moeda para baixo do nível do chão ela tem uma parede inclinada Então esse posto de elevador aqui Central ele tem 9 m de profundidade e essa moega ela tem mais ou menos uns sete então o grama descarregado aqui desce pela moeda e é levado até o pé
desse elevador que ele leva a soja e através daquela tubulação ali essa soja vai para máquina de pré limpeza para que que serve a máquina de presa para retirar é terra pedra tudo que vem da lavoura que não é é um produto de valor agregado como por exemplo a soja ou é palha o Cascão Negrão ele retira o que não tem valor nenhum separa também a o meio grão e a casquinha que são resíduos que tem algum tipo de valor e a soja em si que é o que vai ser armazenado lá por vários meses
no armazém que é o produto de maior valor agregado depois da limpeza a soja jogada Nesse estilo pulmão para que que serve esse cílula pulmão é durante a colheita aqui é um período chuvoso então o produto chega muito úmido e os caminhões ele tem que durante a colheita eles têm que atender as máquinas da colheita as máquinas colhem joga em cima do caminhão tem que vir descarregar o mais rápido possível e voltar para lavoura para atender as máquinas que estão colhendo então às vezes chega um produto muito úmido só de um milho muito úmido e
o secador não dá conta em uma passagem isso daqui é um secador de fluxo contínuo de 250 toneladas a hora mas às vezes não dá tempo é de nenhuma passagem rápida ele fazia a secagem total do produto que o pessoal precisa Então aí é joga se o produto úmido dentro do filo pulmão E no caso esse aqui é um círculo pulmão com fundo chato Então na verdade eles tem que o primeiro produto tem que fazer uma secagem muito bem feita para fazer um lastro seco para não entupir esse estilo aí geralmente é faz esse estilo
pulmão com fundo cônico mas é que a esse aqui como ele tem alta capacidade aí não deu para fazer fundo conta para fazer fundo chato mas aí ele serve de pulmão para o secador então não trava o recebimento continua recebendo aí esse é o produto vai sendo pré-link jogado úmido aqui e depois ele vai passando pelo secador depois do secador ele vai para um então ele saiu da limpeza vai para o elevador sino pulmão depois desce ali por um túnel ali volta para um elevador secador depois do secador volta para o outro elevador e é
levado para o armazém graneleiro depois de limpo e totalmente seco no produto então vocês podem ver ali ó tem uma correia transportadora lá em cima aquela passarela metálica lá com a corrida em cima então ele joga direto lá na Correia e essa Correia ela ela continua por toda a extensão do armazém e aí ela enche o armazém posteriormente depois que esse produto formado por vários meses aí tem um túnel inferior que traz até aquele elevador ali que joga expedição para que que serve expedição para agilizar agilizar o carregamento também então para não formar filas de

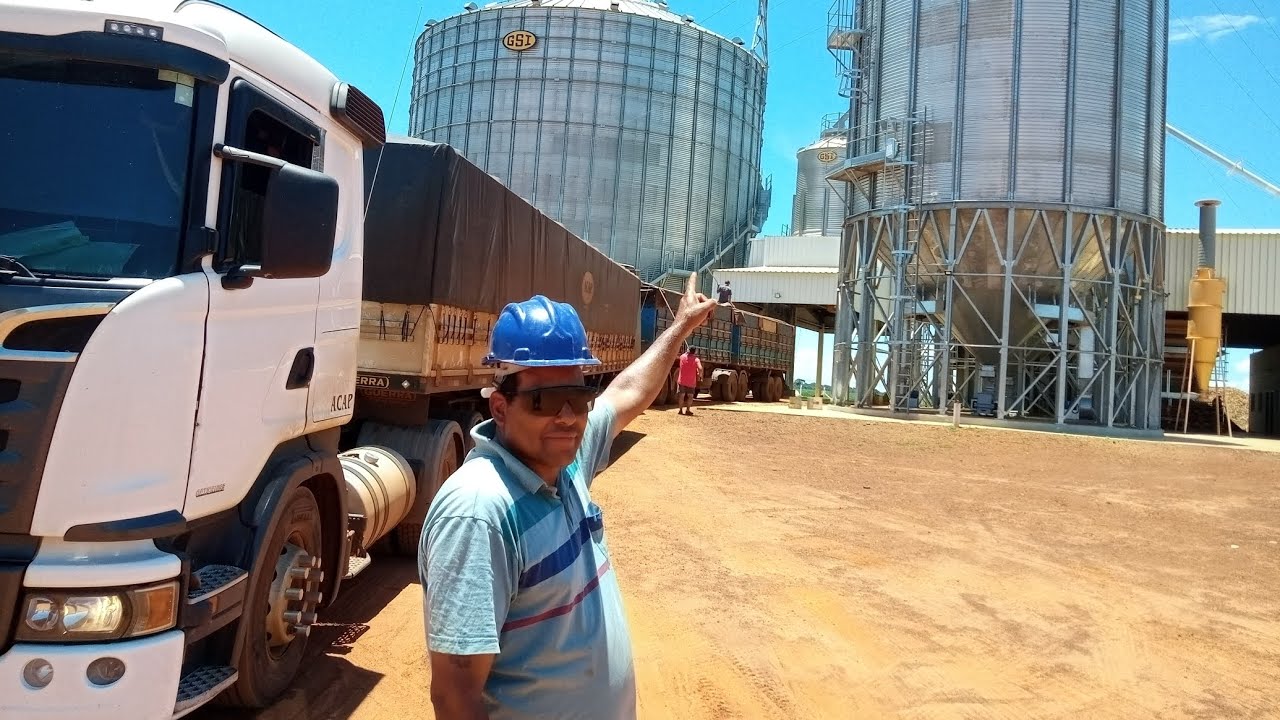

caminhão para agilizar então às vezes você tem ali é um caminhão que fica muito tempo parado ali porque o elevador fica enchendo ele com aquele estilo ali ele enche o silo o caminhão chega ele rapidamente consegue encher o caminhão vamos dar aqui dentro para vocês entenderem melhor como funciona a casa de máquinas essa moeda aqui vocês podem ver que ela é levada como Armazém Ele também é um pouco elevado porque nesse caso aqui nesse terreno a gente teve presença de água se não me engano 8 metros de profundidade aí para evitar como esse poste tem
9 m de profundidade para evitar que ele chegasse na água foi levado dois metros e meio aqui então ainda deu para ficar fora do nível do lençol freático e o teste o teste de soldagem foi feito na época da chuva que é justamente quando um nível do lençol freático tá mais é mas Raso digamos assim né vocês podem ver aqui tem duas moedas cada uma tem a capacidade de 2.500 sacas vamos ver se a gente vai conseguir olhar aqui para dentro dela tá cheia de milho então eu não vou conseguir ver a parte inclinada Mas
essa aqui é uma moeda alta limpante inclusive vocês podem ter uma viga de concreto aqui e uma viga de concreto aqui que é por onde o caminhão passa essas vigas sustentam o peso do caminhão mas foi soldado chapas aqui para produto não parar Então ele facilmente aqueles passam uma uma escova aqui E esse produto ele cai para dentro e aí tem essas cantoneiras metálicas aqui que é para limitar onde o caminhão vai passar porque porque ele tem que passar em cima dessas vigas para ele não ficar passando nos cantos e forçando os tubos que são
perfis tubulares aí esse aqui são duas guias ele sabe onde é que ele tem que passar que tem um alçapão pessoal acessar para limpar e aqui é o ponto do elevador Vocês conseguem ver lá no fundo ó deixa eu ver se focar aqui com o celular de maneira que dê para ver melhor mas basicamente Vocês conseguem ver lá no fundo é a saída da moega entrada do elevador tem um duto lá tem um tubo lá embaixo tá bem ruim de ver aqui mas tem um tubo é dessa moeda de cá e daquela moeda de lá
Esse poço aqui ele ainda tem espaço para se colocar mais um elevador aqui para ficar um elevador para cada moeda dessa maneira esse daqui é um tubo Ladrão se eu não me engano do secador um ladrão lá para se precisar retornar produto aqui a gente tem um banheiro ali para o pessoal que utiliza aqui que trabalha aqui no armazém e aqui é o ccm que é onde ficam os comandos Eletrônicos da central então tem o ccm aqui e aqui a gente tem a máquina de presa máquina de perder limpeza tem vídeo meu no canal mostrando
aí mas basicamente é um jogo de peneiras inclinadas essa máquina vibra e ela separa por tamanho em forma os elementos que são grão pau casquinha pedra como havia falado para vocês aí tem aqui a saídas de resíduo Inclusive tem um duto ali ó para tirar a poeira gera Muita poeira tarde era Muita poeira esse processo então tenho um duto que sai para um ciclone que aquele equipamento ali para tirar o pó e o pode tirar e sacarias ali embaixo Aqui a gente tem na sequência então a o produto chegou ali na moega ele só para
o elevador e desce pelo tubo até a pra limpeza para limpeza separa tudo e a soja ou o milho ele desce por esse tubo aqui para um desses elevadores aqui a gente consegue ver o mesmo esquema tá vendo ó sempre o pé do elevador o elevador por sua vez joga por cima do pulmão ou também tá capaz de jogar direto pro secador se for um produto um pouco mais seco aí eu dolo pulmão sai um headler lá embaixo que é aquele ali ó vocês estão vendo no túnel que joga no pé do outro elevador que
tem a capacidade de jogar no Ciro pulmão desculpa o secador e o secador tem esses dois redlers aqui que descarregam para o terceiro elevador que leva lá para a unidade armazenadora que nesse caso aqui é armazém poderia também continuando aqui saindo das moedas aqui a gente tem um secador dá para ver melhor ele pelo lado de fora e aqui tem uma fornalha que alimenta esse secador esse aqui é uma fornalha metálica ela é trazida e montada aqui quem conhece sabe que as fornalhas geralmente são feitas de alvenaria de tijolo no Assis essa daqui ela é
totalmente metálica aqui onde é queimada a lenha né o pessoal joga aqui para dentro a gente consegue ver a grelha ali não tá funcionando logicamente né tá desligado e aqui tem uma extensão na cobertura que foi feito para o pessoal poder operar aqui sem tomar chuva e aqui a gente pode ver aqui tem um espaço grande que foi deixado para colocar mais um secador porque porque essa unidade que além dessa Fazenda tem uma índice de desenvolvimento muito muito grande então chove demais entre 2.500 300 MM recebe produto muito úmido também precisa ter uma alta capacidade
de entrada de recebimento que a janela de colheita que é curta aqui a gente pode ver então foi para o elevador lá saiu do secador foi para o elevador cai aqui nessa correia transportadora e vai para dentro do Armazém graneleiro CMV eu vou mostrar para vocês aqui tô vendo que a porta ele tá aberta pessoal que tá fazendo limpeza manutenção vou mostrar para vocês aqui como que esse armazém é por dentro aqui a gente pode ver a Expedição Então a gente tem um elevador Então tem um túnel inferior aí com uma correta transportadora inferior que
abastecer elevador e o elevador abastece esse silo aí para expedição então um caminhão chega aqui para fazer a Expedição e que as escadas foram feitas todas com corrimão bem interessante e a gente consegue ver aqui dentro do armazém aqui é um armazém CMV como eu falei para vocês então o que acontece a gente tem a parede e tem uma parede inclinada a parede na vertical que é uma parede inclinada e o piso reto Por que que foi feito CMV por causa da presença de água no subsolo Como falei para vocês então para evitar isso em
vez de fazer um ver fez o CMV o que acontece com o CMV é necessário que se faça limpeza disso aqui com uma carregadeira então vocês podem ver tem milho aqui dentro um resto de milho né e ele não consegue as dicas de descargas são aquelas no meio deixa eu dar um zoom aqui Vocês conseguem ver aqueles quadradinhos lá no meio então só com as bicas de descarga o pessoal não consegue esvaziar por completo aí é necessário aquela entrada lateral que entra uma pá carregadeira lá e a pá carregadeira vem juntando e esse milho aqui
entra a equipe e tal fazer a limpeza ali em cima a gente vê a correia transportadora para jogar produto para dentro né então ela o produto chega lá pela tubulação na coentro transportadora lá ela passa aqui para dentro do Armazém corre no armazém inteiro é parte desse fundo aqui dessa parede inclinada tá para baixo do nível zero do chão e parte tá para cima só que tem um bolachão de terra Então tem um aterro se eu não me engano Aqui foram dois metros e meio abaixo do nível zero do nível do solo natural e o
bolachão vai ver 3 m para cima aí do Aterro para cima dessa parede porque o a o produto vocês podem ver que ele tem um ângulo de repouso ali a massa de grãos então ele é ele ele vem bem para cima da Crista ao centro da massa vem bem para cima da do nível dessa parede e ele desce com um ângulo de repouso e descansa encostado nessa parede aqui então essa parede também de alta resistência se o pessoal encher demais inclusive acaba até caindo para fora que não é o ideal né pra acontecer isso né
mas é isso aí pode acontecer por causa dessa maneira armazenar E se a gente olhar aqui fora de novo a gente consegue ver lá né o secador e o Ciro pulmão secador e a colher transportadora que alimenta como eu falei para vocês aqui foi elevado então assim ali o nível Zé no chão que a gente considera e aqui é mais três metro então foi elevado 3 m e ainda para baixo do nível ali ainda tem dois metros e meio para dentro e aqui a gente consegue ver uma aeração aqui um duto de geração esse aqui
é um dos aeradores ó ele puxou o ar aqui e joga para dentro atrás dos canais de geração para manter uma ventilação e não não deixar o produto degradar né então A ideia é sempre preservar o máximo o possível E aí tem essas valas de drenagem da água da chuva então toda a água que cai do telhado acaba caindo nessas canaletas e vai embora aí aqui é a entrada o acesso do Armazém para limpeza que acesso a Copa carregadeira como eu falei para vocês a gente consegue ver que ainda tem um pouco de produto dentro
e aqui a gente consegue ver aeração aí são os dutos de geração a gente consegue ver que ele tem uma uma grade metálica aqui mais grossa depois mais fina por cima né para não entrar produto dentro o mais grossa depois é colocado umas chapas mais finas e ali no meio tem as bicas de descarga Então tem um túnel Central aqui que leva o produto embora show de bola é isso aí pessoal espero que vocês tenham gostado do vídeo de hoje vou deixar o último aviso aqui que é o seguinte se vocês forem visitar a humanidade
armazenadora de grãos como essa daqui é importante que vocês estejam com os profissionais habilitados que conheçam a unidade que operam a unidade com técnicas de segurança porque tem várias zonas de risco tanto na casa de máquina quanto principalmente na área de armazenagem então é importante tem vários procedimentos para se entrar quando a gente vai entrar nesse espaço confinados tá funcionamento é o pessoal tem que desligar as máquinas você entra com a gente tem sempre o nível de oxigênio nos ambientes tem risco de explosão quando tem soja em imunidade de Amazonas devidos procedimentos sem o conhecimento
dos profissionais e as epis de proteção tô usando se vocês gostaram do vídeo não esquece de deixar o seu like se inscreve no nosso canal e compartilhe você é muito importante para nós
