quando eu tenho a geração fotovoltaica Noal no local as normas me ditam que eu tenho que ter um aviso dizendo a risco de choo elétrico retorno de gerador de energia então isso é um dos primeiros sinais que eu tenho que perce que eu tenho que notar para ter energia no local e as ressalvas que eu vou ter que ter na operação então eu vou abrir o meu quadro geral de energia e dentro do quadro vou ter uma série de disjuntores de uma série de proteções eu posso ter proteções parciais do sistema né nesse caso cada

disjuntor desse tá ligado a um sistema meu de geração fotovoltaica e posso ter o geral que é da minha residência Então vamos colocar aqui rapidamente só para verificar a tensão do meu sistema então a tensão que eu tenho no meu sistema fotovoltaico na corrente alternada na parte de corrente alternada são 216 V se eu manobrar o disjuntor por favor tente eu já não vou mais ter tensão n nesse cabeamento do sistema que vai pro meu inversor porém eu ainda vou ter energia em todo o resto do meu sistema aqui eu ainda tenho 216 nas outras

partes do meu sistema então o ideal para eu criar a maior área de segurança possível é que eu Desligue o geral na minha instalação e aí como a gente viu no curso isso vai atuar a proteção antio dos inversores ou seja ele não deixa mais ter tensão na parte de corrente alternada e agora em sequência a gente vai ver a questão na parte de corrente contínuo uma vez que a gente desconectou identificou que no na residência no nosso atendimento a gente tem geração solar pelo nosso dizer no quadro e já desarmou os disjuntores da parte

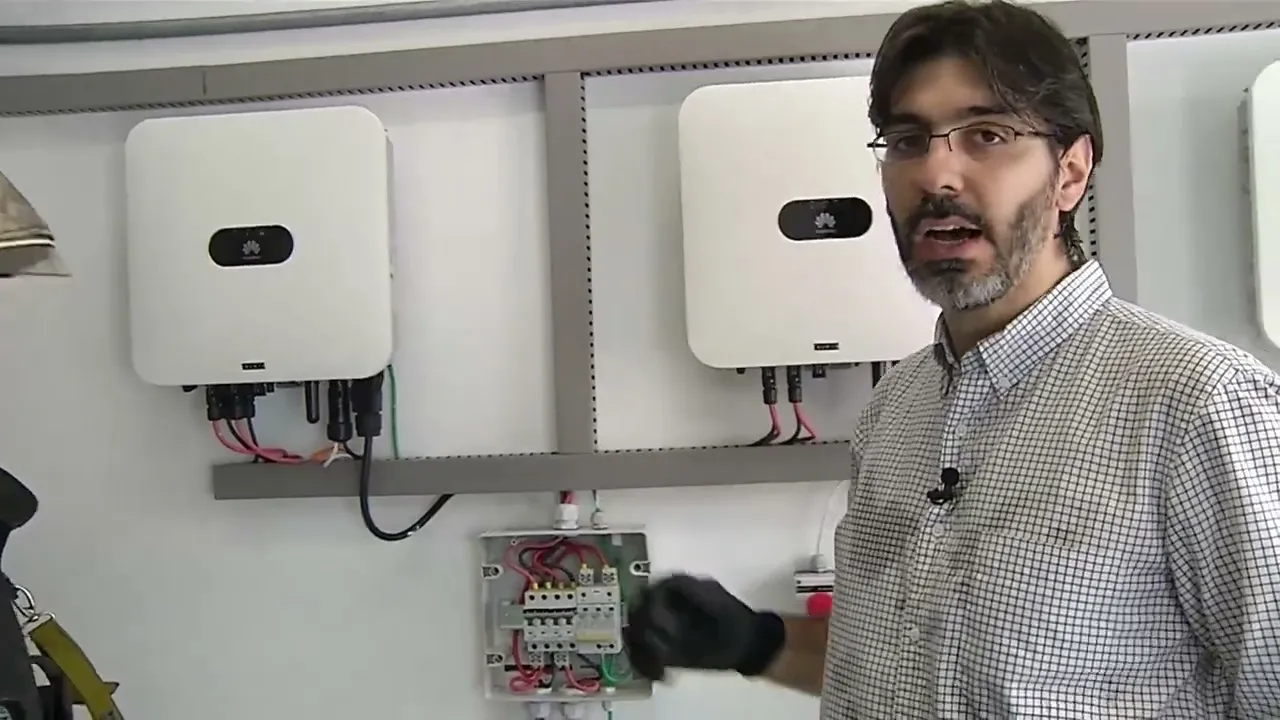

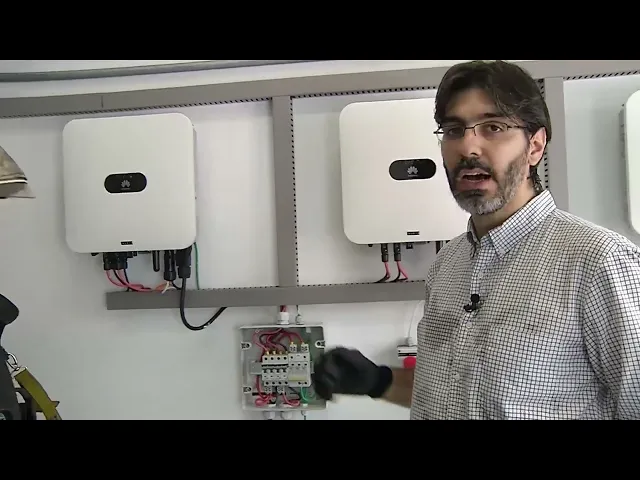

de corrente alternada nós Então temos que verificar Onde estão os inversores como a gente viu no curso eu posso ter os microinversores que vão estar junto dos painéis fotovoltaicos e esses não não vão ter esse problema com a corrente CC mas aqui no caso nós temos os inversores para eh versores sério ou inversores string então aqui eu tenho três inversores né é o meu sistema A B e C como a gente viu no curso cada inversor eu tenho que ter uma caixa de conexão uma caixa de junção Então eu tenho aqui a caixa do meu

sistema a a caixa do meu sistema b e a caixa do meu sistema C no caso Nós abrimos a toda caixa a para poder fazer né a medição para verificar que não há tensão mas em em geral o que nós vamos encontrar é uma caixa fechada ip65 que eu só vou abrir a porta da frente dela pra manobra dos disjuntores ou das chav seccionadoras que eu possa ter então quando eu chegar na minha ocorrência o ideal é que eu manobre a chave seccionadora PR isolar a parte de corrente alternada do inversor da parte de corrente

contín a chave seccionadora ela pode est logo abaixo do inversor como a que tá aqui eu posso desconectar ela aqui ou pode estar dentro da caixa de conexão ou pode ser o disjuntor CC mesmo como a gente viu no curso no caso nós vamos manobrar aqui o disjuntor CC e vamos verificar terente por favor a questão da tensão veja que após o [Música] disjuntor eu tô ainda esperando um pouco o capacitor do equipamento descarregar mas eu já tenho uma tensão aqui de 20 V caindo agora se eu for ver verificar a entrada que é que

vem dos meus painéis fotovoltaicos eu tô aí com 268 V Então dessa parte para cima do meu sistema eu salvo eu tenho uma tensão baixa suficiente porém daqui até os painéis eu ainda energizado eu não posso hipótese alguma encostar nesses cabos que est suscetível a uma tensão de 267 ainda em alguns sistemas eu posso ter uma botoeira de rid Shut quando eu aperto essa botoeira o meu sistema vai reduzir as tensões atrás dos painéis vai abrir os meus painéis fotovoltaicos reduzindo a tensão então eu vou abrir esse quadro aqui pra gente verificar mesmo com os

disjuntores ligados que eu não vou ter tensão aqui mais nos painéis porque ele abriu lá atrás nos módulos fotovoltaicos rapidamente aqui [Música] [Música] [Música] então aqui mesmo com os disjuntores ligados aqui Eu já não tenho tensão nenhuma nos meus nas minhas séries fotovoltaicas nos meus arranjos fotovoltaicos mesmo atrás aqui do meu in juntor eu não vou ter tensão Então essa é uma medida de segurança importante mas que ainda não é não é homologada pelas normas brasileiras Então não é garantido que eu vá ter esse tipo de proteção né em todas as instalações fotovoltaicas que eu

for e se eu não tiver aí nós vamos verificar lá nos painéis qual seria o melhor procedimento a se adotar
