AULA 2 - ELETRÔNICA ANALÓGICA - 51/25

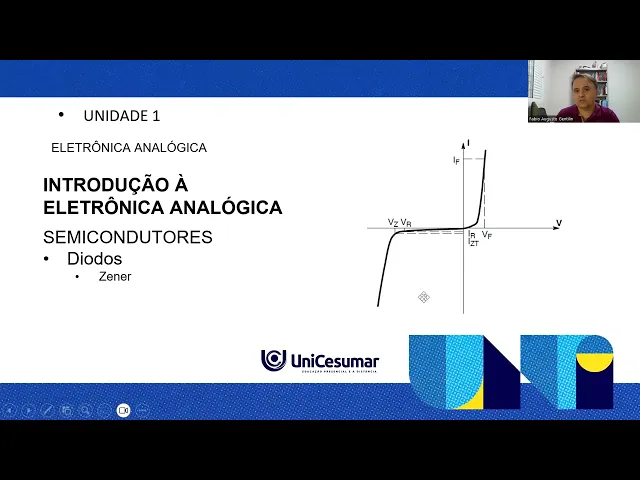

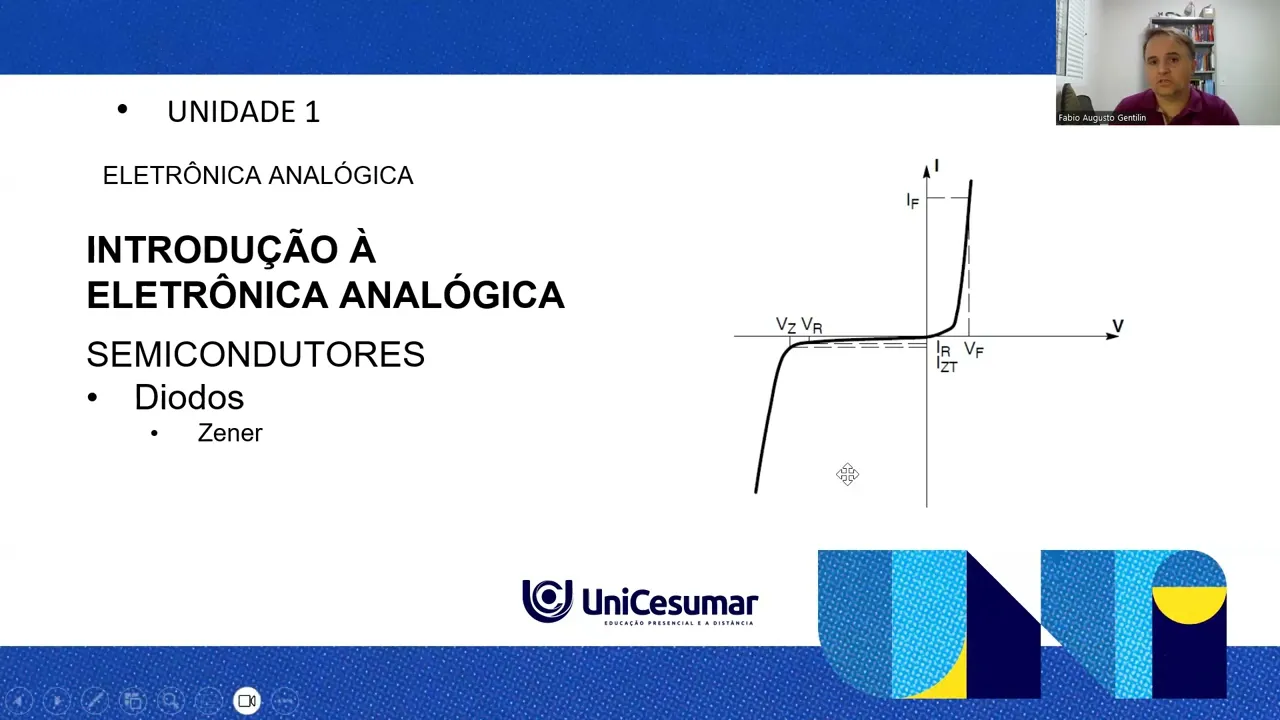

Olá pessoal sejam muito bem-vindos aqui é o professor Fábio gentilin nós vamos então dar sequência aqui na nossa aula de eletrônica analógica então na aula de hoje nós vamos abordar né a sequência da aula anterior onde nós falávamos sobre o diod Zener né então a gente vai tá sequência aqui e depois entrar no conteúdo da nossa aula da semana dois né então Primeiro vamos falando aqui sobre o ponto em que nós interrompemos né na aula da primeira semana muito bem nós falávamos sobre diodos né falávamos sobre essa tecnologia eh de semicondutores né onde nós comentamos

sobre o diodo retificador de silício né tinha lá o diodo eh que tinha então a parte p e a parte n lembra que a gente juntava os dois né formava aí esse componente tão importante pra nossa área né Muito bem e a questão do diodo Zener é quando a gente aplica esse componente né O que que é o diodo zender diodo que opera numa região tá eh diferente daquela que é utilizada né para o diodo retificador de silício a gente vai falar mais sobre isso um pouco adiante Tá vou falar sobre a região de polarização

direta e a região de polarização reversa desse diodo tá mais adiante para adiantar para vocês funciona assim o diodo Zener ele atua na polarização reversa e o diodo retificador de silício para na polarização direta tá então o diodo zenner ele teve a sua implementação a partir de clest zenner em 1950 tá então esse diodo ele tem um propósito de eh ser aplicado em circuitos reguladores de tensão tá Então nesse gráfico eu vou apresentar para vocês aqui tá primeiro gráfico assim mais eh explicativo né a gente sempre vai observar o seguinte no eixo Y desses gráficos

aqui a gente vai encontrar uma corrente tá sempre vai ser uma corrente aqui e aqui uma tensão então vai ser muito comum o gráfico i v tá é muito comum quando a gente fala semicondutor tá até mesmo componentes que não são semicondutores com resistores né indutores é muito comum a gente usar essa representação e aqui em cima de corrente e v aqui embaixo de tensão tá lembra da minha fala com vocês que dizia assim ah tensão é a causa e a corrente é a consequência Ok então num gráfico de um plano cartesiano só pra gente

Recordar isso aí lá da nossa matemática né o plano cartesiano ele sempre tem um eixo Y aqui nãoé na vertical e um eixo X aqui embaixo né na horizontal e este eixo X a gente chama de eixo de domínio tá então nós temos um domínio aqui nesse caso o domínio está sendo representado por uma variável denominada tensão tensão da em volts Ok eh esta aqui é a nossa variável independente tá então na medida em que essa variável aqui ela muda de valor né nesse caso para a direita representa que ele está mudando de valor para

valores positivos de tensão Ok então vamos combinar assim vamos sempre olhar para esse gráfico e interpretar ele nesse formato tá então a partir da intersecção aqui tá nesse ponto entre o eixo Y com o eixo X tá nós temos aqui valores nesse ponto tá de intersecção valor zero tá então a partir de zero pra direita vai aumentando então valor positivo vai crescendo pra direita beleza e na mesma forma tá eu tenho valores que crescem nesse sentido aqui ó tá para cima tá então na medida que eu saio de zero eu vou também aumentando aqui o

eixo da corrente tá muito bem Então como que a gente vai interpretar isso sempre que eu tiver então um gráfico assim eu vou olhar o domínio né então Eh eu observo nesse caso aqui do diodo Zener que eu vou trabalhar numa região oposta tá região essa deste lado lado esquerdo do eixo Y tá os valores do lado esquerdo do eixo Y eles são aqui nesse caso aqui negativos tá ou seja tanto tensão Tá quanto a corrente tá aqui nesse eixo aqui elas elas estão trabalhando com valores negativos tá de tensão e de corrente isso nos

diz que esse diodo atua tá eh numa polarização reversa Beleza então a gente começa a falar assim ah Professor parece complicado e tal mas não é tá a gente vai ver mais adiante novamente isso daí tá o primeiro momento que eu mostro esse gráfico aqui então por isso que eu gosto de dar essa explicação para vocês então essa linha Mais Escura aqui mais grossa tá é a linha representa o comportamento dos valores né de corrente que o nosso diodo está eh assumindo para valores de tensão tá vendo Então eu tenho corrente aqui tensão aqui né

então na medida em que eu coloco uma tensão Eu tenho um valor de corrente tensão corrente tensão corrente assim por diante chega um momento que essa esse valor ele ele cresce demais cresce para valores negativos né aqui então aqui é região do Zener tá ele é feito ele é programado assim não é programado porque ele não é programável né é uma maneira de dizer apenas mas ele é feito ele é concebido ele é projetado tá para operar na região de ruptura a gente fala ruptura por para um diodo retificador de Silício se eu polarizar ele

reversamente Eu causo uma ruptura nele Eu causo um problema no zenner não ele feito para trabalhar aqui mesmo então ele é feito e calibrado digamos assim para operar em algumas tensões então Digamos que você queira trabalhar com um regulador em 12 V você vai comprar um zenner de 12 V Então esse zenner é feito projetado para trabalhar em 12 V então na medida que você vai aplicando tensão nele ele não conduz quase nada de corrente chegou a tensão vz que é a tensão Zener dele que por exemplo seja 12 V aí ele conduz corrente Então

isso é que o gráfico está nos informando aqui nesse momento tá caso você polarize Ele diretamente ele vai funcionar como um diodo retificador normal então o diodo zenner é feito para trabalhar na região de polarização reversa tá ele tem aqui então a sua corrente aumentando a partir da tensão Zener tá e se eu colocar Ele polarizado diretamente como se fosse um diodo retificador ele vai conduzir como se fosse um diodo retificador e como é que é o diodo retificador o retificador normalmente ele opera em 0,7 V tá então ali mais ou menos 0,6 0,7 começa

a crescer a corrente através dele tá então se fosse um diodo da família 1 n54 04 por exemplo né ele estaria Funcionando aqui sim já que é um diodo zer vai funcionar assim porque ele é reversamente polarizado Tá mas a gente vai voltar a falar sobre isso então diodo Zen tem esse propósito aqui tem um circuito de um regulador Zener onde a gente pode ver o diodo aqui ó olha só que legal né lembra que a gente falou lá que tem um anodo e o catodo fui bem incisivo nesse ponto né terminal do anodo é

aquele que tem os portadores majoritários positivos e o catodo portadores majoritários negativos tá e o zenner tem uma esque de letra Z aqui ó para não ficar igual de outro retificador então o símbolo dele é esse tá E aí no circuito veja que a fonte a fonte aqui ó esse símbolo representa uma fonte tá de tensão como se fosse uma pilha uma bateria nesse caso estou dizendo para vocês assim ó esta aqui é uma fonte de corrente contínua de 24 v não precisa entender tudo isso agora tá porque é eu vou explicar isso mais adiante

então tem 24 v aqui É como se você tivesse uma bateria de carro só que de 24 v tá esse traço horizontal maior aqui representa o positivo Polo positivo e o traço menor polo negativo que que eu tô mostrando para vocês aqui é importante ó O negativo da fonte tá ligado no anodo do diodo mas aqui o anodo não é o positivo do do diodo então por isso mesmo ele está ligado reversamente quando negativo da minha fonte por exemplo está ligado no anodo estou dizendo que ele está versamente polarizado e o catodo como consequência disso

através desse resistor está ligado no Positivo da fonte tá então esse resistor aqui serve para eh que nós tenhamos então o regulador de tensão tenho aqui um diodo tá com um um resistor e no ponto comum entre os dois eu tenho então ligado aqui uma carga né então esse diodo aqui é um diodo 1n 4744 E ele nos permite dizer que eh a partir do momento que eu coloco uma tensão de 24 v aqui né com esse resistor junto ele vai regular a tensão em 15 V ou seja em paralelo com esse diodo aqui o

que eu colocar aqui vai receber 15 V que é o que tá acontecendo nessa carga alimentada aqui Eu tenho 15 V né ele tem aqui uma corrente de e depende muito do valor do resistor nesse caso aqui eu tô dizendo que tem 500 Oh tá enfim a gente vai entrar em detalhes depois para vocês entenderem melhor tá por quanto só uma ilustração tá então esse é um exemplo de aplicação de um regulador de tensão Embora tenha mais explicações aqui a gente vai ver com detalhes tá com mais aulas eh específicas sobre o diodo Zener tá

nesse primeiro momento quero que vocês apenas entendam que existe o diodo Zen tá diodo shot é um outro diodo tá um outro diodo que existe ele tem um nome que foi dado em homenagem ao seu desenvolvedor Walter Herman shopkin em 1914 tá então ele tem aqui eh um funcionamento específico também a gente vai ver mais adiante mas é um diodo que tem um comportamento um pouco diferente é por conta de sua arquitetura interna tá então esse diodo ele ele não é formado por uma junção PN como os demais que a gente viu ele tem a

pastilha P substituída por uma camada de metal tá então aonde teria P aqui ó ele tem um metal né e ainda aqui nós temos uma barreira formada com uma pastilha n igual a gente aprendeu mesmo tá esse diodo tem uma aplicação especial lá de velocidade né é um diodo menos utilizado comparado com diodo eh retificador tá então ele tem uma queda de tensão no sentido direto extremamente baixa em torno aí de 0.2 v até menos em alguns casos tá então onde se deseja queda de tensão ele é aplicado Tá ok eh e aí não ele

não consegue em alguns casos aí suportar temperaturas elevadas tem essa desvantagem ele tem uma corrente de fuga no sentido inverso elevada então se eu se eu for medir a corrente direta dele com corrente reversa a reversa ela tem uma certa eh amplitude indesejada né e a tensão de ruptura dele é menor do que 100 V é o que complica um pouquinho tá o diodo túnel ele tem um uma aplicação mais singular ainda tá menos utilizado né Ele trabalha com o fenômeno do tunelamento quântico né um fenômeno bastante complexo a gente não vai falar aqui dele

né Eh Resumindo ele significa que quando partículas conseguem transpor um estado de energia que seria proibitivo no quo né no caso da física por isso que entra a questão quântica né ela apresenta uma alta dopagem tá eh nas duas pastilhas e também tem uma região de camada de depressão Estreita tá existem aplicações que utilizam ele tá mas bem bem restritas tá eh quando o aumento de tensão nesse diodo ocorre ele causa uma diminuição da corrente da junção E é aplicável em comutação de velocidades altíssimas quando a gente fala assim telecomunicações Ah eu tenho aqui uma

aplicação dos gigz aí cons eh Pode ser que esse componente seja aplicado tá E ele tem um ruído muito baixo que é interessante né então alguns instrumentos alguns equipamentos mais específicos justificam o uso do diodo túnel por conta dessas características que ele tem e veja o gráfico dele é bem diferentão né do que a gente tá acostumado uma vez que a gente tem aqui a corrente tá e a tensão eh e o crescimento aqui que não tem nada a ver com diodo retificador muito menos diodo Zener né ele tem um comportamento aqui não linear aqui

é o que nos dá uma resistência negativa ou seja uma região de resistência negativa o diodo supressor como foi citado na última aula né para vocês é um diodo que permite que você faça então a proteção de circuitos né n por conta das características que esse diodo tem né ele pode conduzir transientes transientes são aqueles picos de tensão né quando nós temos lá alimentação de um equipamento e esses Picos podem produzir podem promover ali eh consequentemente danos a um equipamento né então esses diodos servem para esse fim né então você pode ter ele bidirecional ou

unidirecional né para para Associação direta ou eh diferencial nos circuitos tá então aqui tem algumas curvas também de atuação a gente vai entrar nisso em um outro momento tá agora só para vocês saberem que existe né alguns termos aqui relacionados tá então aqui existe um exemplo de utilização de um diodo supressor e uma fonte então Digamos que você tem um transformador né E E você tem lá uma um transformador Você tem uma fonte de alimentação né Eh composta do transformador de uma ponte retificadora né E você tem aqui então uma carga que você vai alimentar

o que ocorre esse diodo está associado em paralelo com o secundário do transformador caso essa tensão na aplicada no primário ela ultrapasse valores né Seguros esse eh secundário também vai elevar sua tensão né com isso o diodo supressor vai estar aqui para eh entrar em curto tá ele entra em curto e com isso abre o fusível do primário vai proteger então o enrolamento primário né então esse diodo tem esse propósito né o o varactor já é utilizado como eh em circuitos de sintonia né então o varicap como a gente fala bastante aí né então é

utilizado juntamente com eh os componentes como por exemplo aqui o indutor né da a bobina que a gente utiliza para realização aí da captura do sinal né o capacitor variável né e o varactor ele tem um comportamento capacitivo um diodo com um comportamento capacitivo tá então ele tem uma reatância variável rância é uma propriedade que o capacitor tem eh que tem a ver com a frequência Tá ok então quando você manipula a resistência e a capacitância você tem ali uma sintonia a partir de um indutor né um circuito LC né E você tem aqui o

resistor também você consegue então criar aqui um filtro para você sintonizar esta que você deseja tá E você tem aqui alguns encaps lomos né no caso aqui para montagem em superfície né esse componente aqui é SMD e alguns modelos existentes né na medida que você tem aqui uma eh por exemplo uma tensão revera né aumentando aqui ele tem também o valor da sua capacitância variando nesse sentido muito bem chegamos agora no conteúdo da da aula dois né do Capítulo dois aí do livro nós vamos falar então sobre circuitos com deudos e nesse nessa oportunidade a

gente vai poder falar mais sobre essas características que eu acabei de citar aqui para vocês tá Ah então aqui a gente vai falar né basicamente sobre eh aplicações do diodo né nesse caso aqui é uma fonte de alimentação né E a gente tem que entender o seguinte alguns termos de repente para quem nunca viu vão ser assim vai ser necessário que vocês vejam outro vídeo né que vai ser disponibilizado de tensão corrente resistência né onde eu vou falar sobre esses itens com vocês Tá então é muito importante para quem já sabe tranquilo para quem nunca

ouviu falar sobre tensão e corrente e só ouviu na minha aula é bom você assistir o outro vídeo também tá então aqui a gente entende o seguinte ó na sua tomada na sua casa na sua empresa a tomada lá da da energia elétrica tá ele tem um sinal desse jeito aqui ó isso aqui a gente chama de corrente alternada o que que é corrente alternada veja que essa linha ela alterna desse lado para esse outro lado aqui com relação a a essa linha horizontal de novo isso aqui é um diagrama tá eh cartesiano eu tenho

Y aqui eu tenho x aqui quem que é variável independente nesse caso Quem que é o domínio é o tempo T de tempo tá então esse tempo aqui ao longo do tempo eles esse sinal que tá variando aqui ó ele tá indo valores positivos e valores negativos do quê da tensão é assim que você interpreta o gráfico tá então essa tensão ela varia com o tempo então eu posso dizer que esse sinal está sendo dado no domínio do tempo nesse gráfico tá que acontece com essa tensão então sai do zero vai até o máximo volta

para zero passa por zero vem para um mínimo negativo aqui no caso né depois volta para zero de novo Então essa eh esse comportamento de transitar entre o o positivo e O negativo tá essa alternância de positivo e negativo configura caracteriza ele como um sinal alternado não importa se ele é redondinho assim ou se ele é quadradinho ele alternou entre eh valores positivos e negativos de tensão ele é alternado OK então esse é um sinal de entrada sua tomada lá é assim quanto é que é a sua tensão aí da sua casa é 127 então

aqui em cima ó é 127 tá se fosse 220 aqui em cima Era 220 Ah mas é aqui embaixo aqui embaixo é o oposto negativo então se for 127 aqui vai ser Men 127 por 220 vai ser menos 220 tá então isso aqui é o que você tem na entrada Beleza se eu aplicar esse sinal aqui numa ponte de diodos né Igual na última aula eu comecei a falar para vocês o que que vai acontecer Vamos estudar no tempo ó primeiro essa parte positiva nós vamos chamar de semiciclo Positivo tá isso aqui é um cículo

completo Ó tá até aqui então sai daqui do zero vai para cima passa por zero Vai para baixo volta em Zero Daqui para frente ele começa de novo tá então não quero saber paraa frente quero saber até aqui tá do começo até o final é um ciclo ou um período tá o que acontece metade do ciclo vou chamar de semici Então esse de cima aqui para valores positivos eu vou chamar de semici positivo e esse de baixo semic negativo então aqui PR frente só vou falar assim com vocês Tá semico Positivo tá eu tô ligando

aqui nesses dois pontos aqui da minha ponte tem quatro diodo aqui né que vai acontecer no semic Positivo eu vou estar aparecendo com positivo aqui e consequentemente negativo aqui embaixo né O positivo estando aqui o que acontece com esse diodo ele conduz esse diodo aqui né esse aqui não porque esse aqui não vai conduzir porque aqui é o negativo do diodo é o catodo o diodo só vai conduzir num direção diodo retificador de silício tá esse cara aqui se eu colocar o positivo aqui no anodo ele conduz e apresenta uma queda de 0,7 V por

exemplo né E então o positivo vai aparecer aqui ó Então essa forma de onda que você tá vendo aqui sinal essa bolinha aqui esse semiciclo vai aparecer do lado de cá assim ó esse pedacinho aqui corresponde ao momento em que eu conduzi essa parte né então O negativo vai est passando através desse outro Dio e aparecendo aqui quando inverte quando eu passo aqui para valores negativos o que que ocorre aqui em cima eu passo a ter negativo e aqui embaixo eu passo a ter positivo inverteu né então o positivo aqui embaixo que que vai aconte

vai passar por esse diodo aqui e mais uma vez vai aparecer nesse ponto formando Então esse sinal aqui ó Embora esteja injetando invertido do lado de cá sai positivo Olha que legal né porque esse diodo que conduz esse aqui vai conduzir como positivo aqui embaixo não ele vai conduzir só quando for negativo aqui embaixo e ainda assim quando ele conduz negativo ele joga nesse ponto aqui ó e quando ele conduz o positivo aqui esse esse cara não conduz quem conduz no caso aqui é esse diodo aqui tá pass a conduzir aqui para cima tá então

com isso eu tenho sempre o sinal aparecendo aqui em cima então para esses dois ciclos aqui eu tenho 1 2 3 4 ondas aqui tá a ponte retificadora ela consegue apresentar quatro ondas enquanto eu tenho duas e dois ciclos apenas na entrada né então eu posso dizer que na ponte retifica a minha frequência é duas vezes a frequência de entrada tá Ou seja a frequência de saída da ponte é duas vezes a frequência de entrada se a frequência de entrada é 60 hz frequência de saída é 120 ok muito bem continuando ã então aqui fica

mais fácil agora que vocês já tiveram uma explicação tá vamos voltar ao diodo retificador e olhar para ele tá esse aqui é o nosso diodo retificador lembra que tinha o tipo P e o tipo N as duas pastilhas foram fundidas e tem aqui uma camada de depressão no meio quando eu faço a polarização desse de outro que agora é um circuito né eu pego então uma uma fonte de alimentação vou dizer assim ó essa fonte é variável porque tem esse esse sinalzinho esse tracinho ali tá essa fonte é variável eh eu vou ajustando ela de

zero até 0,7 por exemplo tá então eu coloco 0 V né eu ligo assim é o positivo da fonte no anodo do diodo e O negativo da fonte no catodo do diodo beleza que acontece eu chamo isso de polarização direta tá esse formato aqui positivo da fonte do anodo negativo da fonte no CAT tá o que acontece nesse momento como eu tenho positivo aqui o sentido da corrente ó né eu tenho aqui o sinalzinho de mais aparecendo aqui mas dentro do do diodo essa pastilha de anodo tem mais o que cargas positivas sobrando lembra que

eu falei para vocês na última aula ã quando eu coloco positivo perto de positivo o que acontece acontece uma força de atração ou uma força de repulsão ali uma eh vou expulsar as cargas positivas É isso mesmo eu vou repelir as cargas positivas porque positivo com positivo eles se repelem né Então essas cargas positivas que est aqui eles vão migrar para o centro do componente então eles vão tentar se agrupar aqui no meio e também motivados por eu estou colocando negativo lá na pastilha do catodo que é mais negativa tem mais elétrons aqui Livres né

então esses essas cargas negativas aqui vão expulsar vão repelir as cargas negativas da pastilha para o centro também né como consequência disso eu começo a ter um estreitamento dessa camada aqui até um limite que ocorre então o salto desses elétrons para a pastilha eh do tipo P os elétrons da da camada né pastilha n vão para pra pastilha do tipo P porque eles querem se recombinar na natureza cada carga negativa quer encontrar-se com uma carga positiva e se recombinar ficar em equilíbrio na natureza é assim quando uma nuvem tá ali no céu ela quer então

Eh as cargas dessa nuvem as cargas elétricas dessa nuvem querem se recombinar com as cargas da terra a Terra é sempre considerada a a estrutura mais neutra que existe né então Digamos que a nuvem esteja com cargas negativas né então aqui na terra eu teria cargas que são mais positivas do que a da nuvem e a nuvem vai chegando mais perto mais perto e chega o momento que flui né com um fluxo de elétrons que a gente chama de descarga atmosférica de raio né então esse raio na verdade o que que é são esses elétrons

que estão se tentando se rec nasce descarregar né a gente fala descarregar a nuvem né descarregar a a Aquela fonte de energia estática que tá ali né Então na verdade acontece isso aqui também acontece isso os elétrons querem se recombinar com as lacunas né E aí ocorre a corrente ocorre o a tensão que nós chamamos de tensão de joelho né Então veja que tem aqui ó a o gráfico de corrente por tensão né eu vou aumentando aumentando aumentando a tensão até 0,7 então percebam que até esse momento aqui valores de corrente são muito pequenos quase

zero chegou em 07 a corrente sobe né sobe por quê Porque ess elétrons pularam aqui pro lado positivo tá E aí flui uma corrente né nesse caso muito bem ã já na polarização reversa é o contrário eu estou colocando daí O negativo da minha fonte é o sinal de menus aqui ali na na minha camada na minha pastilha do anodo e o positivo estou ligando do catodo E aí o que acontece se o positivo tá aqui ele vai o quê não vai repelir as cargas negativas ele vai atrair vai atrair para ele né então os

elétrons que estavam muito próximos aqui eh da camada de depressão eles vão paraa Periferia do componente da mesma forma com que as cargas positivas que estão aqui vão ser atraídas também para a periferia pelas cargas negativas da fonte então assim ao invés de estreitar o canal para circular corrente não não faz isso ele vai abrir o canal né tanto que agora eu tô trabalhando com o gráfico vejam pro lado negativo lembra do Zener né Eu tô trabalhando com gráfico aqui ó então aqui eu tenho a tensão de ruptura onde ocorre um fenômeno chamado avalanche ou

seja corrente de avalanche aqui é corrente e aqui é a tensão né ó eu tô trabalhando na zona aqui na região de valores negativos Então chegou eu comecei a aumentar aumentar aumentar essa atensão vai chegar o momento que essa junção ela vai abrir tanto que ela vai romper é uma ruptura aí você danifica Para Sempre o Seu componente tá então polarização reversa é isso aqui se um diodo retificador ele é associado reversamente eu posso romper ele o diodo Zener eu tenho que trabalhar com ele na tensão zenner que a tensão que ele funciona bem né

então eu posso montar ele reversamente go de outro retificador Não não é feito para isso tá de outo retificador vou voltar um gráfico aqui ó é feito para trabalhar nesse lado do gráfico tá retificador e o o o Zener vai trabalhar nessa região aqui tá muito bem o LED pessoal aqui Aqui tem um valor que é na verdade não é 0,7 tá o LED normalmente lá por 1,8 2 v tá então apenas corrijam isso aqui por favor tá então ah o LED você polariza Ele diretamente tá não não vai querer polarizar reversamente que ele não

vai acender tá então você tem uma pilha tem uma uma bateria digamos assim aquela pilha grandona de 9 V né então ela tem que ser um pouco maior né do que 2 v tá porque a pilha que a gente tem comum é 1,5 V né Essa aqui não é o LED é para 2 v que é maior do que 1,5 Então você nem acenderia ou acenderia muito fraquinho esse LED para ele acender corretamente tem que ter no mínimo 2 v por exemplo né então polariza diretamente olha só a fonte o positivo da fonte no anodo

do nosso LED e a O negativo da fonte no catodo detalhe tem um resistor aqui no meio esse resistor serve para limitar a corrente que circula aqui porque senão esse LED queima porque essa corrente aqui ó tá vendo que tá seguindo aqui uma tendência tá ela tende ao infinito se eu não colocar o LED e aqui não você coloca um você coloca um resistor né sem colocar um resistor ele teria tendendo a infinito se eu coloco o resistor eu consigo fixar ele numa corrente desejada por exemplo 10 Ma tá então aqui ele vai subindo subindo

subindo quando quando conduz né quando a tensão aqui é suficiente para ele conduzir que é 2 v aqui embaixo ele mantém o nos 10 m porque tem um resistor para isso aí para você calcular esse resistor você sempre faz assim ó você pega nesse caso aqui a tensão que você tem por exemplo Ah eu tenho 9 V beleza tá uma pilha de 9 V tá eu quero deixar dois em cima do Led só né então 9 - 2 tá vai me dar o quê 7 então esses 7 V vão ter que cair em cima desse

resistor aqui ó tá esse resistor vai ter que segurar 7 V enquanto eu só vou deixar dois pro LED tá E aí qual que é a corrente que vai usar Ah Eu tô dizendo que é 10 m Então você vai vai ter lá 7 V dividido por 10 m aí você vai encontrar o valor do resistor que você vai colocar então é a equação é vs menos o vd que é 2 v né então 9 nesse caso aqui - 2 7 7 é é dividido pela resistência então é vs - VD dividido por RL tá

a equação que faz isso aqui é um gráfico apenas pra gente relembrar né polarização direta e a polarização reversa tá então a tensão vesener fica aqui na eh no momento que nós temos aqui a o avalanche tá então essa aqui nós chamamos de corrente de fuga lembra que eu falei da corrente de fuga de outro diodo lá atrás tá então é essa corrente aqui ó quando você valoriza reversamente tá aí mais uma vez apareceu aquele circuito circuito de um regulador onde deseja-se eh entregar para uma carga de 500 Ohm pode ser um resistor de aquecimento

pode ser ã um equipamento qualquer que tá sendo representado por um resistor tá porque ele tem uma carga resistiva com características resistivas tá então aqui é eu digo que tem uma necessidade de ser de 15 v a carga foi feita para 15 V tá então ela tem 500 Oh e 15 V né E aí o que acontece eu tenho de outro lado 24 v eu não tenho 15 tem 24 mas eu tenho que fazer aparecer 15 o que que eu vou usar um diod Zener né e um resistor aqui em série porque eu preciso eh

regular a tensão para regular a tensão preciso desse resistor está em série né nesse caso aqui ó se eu tenho 24 e eu vou então Eh cair 15 vou eh uma vez que que polarizar esse esse diodo eu conseguir ficar com 15 V regulado né veja 15 V aqui em paralelo com ele vai sobrar quanto 9 v 9 V vai ter que recair sobre esse resistor e esse 9 V aqui nesse resistor multiplicado pela corrente que vai circular vai me dar a potência desse resistor então Digamos que você calculou e deu um determinado valor o

seu resistor tem que ser dimensionado para suportar essa potência senão ele vai aquecer demais tá então aqui tem os cálculos a serem feitos eu vou só passar tá a gente vai voltar aqui eu vou colocar numa aula no vídeo especial para vocês tá eh só para você entender o cálculo que efeito Então essa tensão aqui ó esse 24 v por exemplo ele impulsiona uma corrente tá porque a tensão é a causa a consequência é a corrente tá se tem um circuito fechado né O que que precisa para começar a circular a corrente tem um circuito

fechado então se eu tenho o circuito Fechado aqui ó tá entre a fonte e o que eu vou alimentar né Então essa corrente ela vai existir se is né ã Lembrando que is é igual a tensão vs Men vz né V s é a tensão da fonte vz é o Zener Então se tem 24 e subtraio aqui 15 eu vou ter Dá nove né então o vs Men vz dividido por rs rs é esse cara aqui ó quem que é esse resistor né então é isso que eu tava falando para vocês e aí essa corrente

is tá que é a corrente total aqui do nosso eh circuito né Ela é igual a corrente zenner mais a corrente e na carga tá então eu tenho uma corrente que vai descer aqui bem pequenininha e ocorrente da carga tá então aqui também tem uma forma de você calcular vou deixar aqui tá aqui já é no caso uma informação a respeito da tensão então isso aqui é uma tela uma captura de tela que eu fiz é do osciloscópio digital onde eu estou mostrando aqui uma tensão eh alternada lembra que eu falei para vocês o que

que é alternado pessoal só pra gente lembrar falei no começo da aula é quando ele entre o semicírculo positivo e O negativo tá no osciloscópio osciloscópio é equipamento tem uma tela assim aí ele tem cabos né Tem normalmente dois dois canais de entrada tem as pontas de prova então você conecta um cabo lá nele para você poder e capturar um sinal você vai adquirir um sinal sinal do seu circuito Então você foi lá com a pontinha de prova colocou lá e Ele mediu esse sinal para você aqui ó beleza aí ele tem esses quadradinhos essas

linhas horizontais aqui e as linhas verticais tá então e a gente vai entender o seguinte ó aqui na vertical que tá mudando aqui para mim é a tensão né El ele oscila ó de menos para mais fica oscilando tá então esse tipo de sinal aqui é um sinal alternado porque olha só o número que tá aqui o número do canal um tá tá indicando que é o canal um isso aqui e e tá apontando para cá ó isso aqui significa referência zero dele é a linha é a linha onde tá 0 V aqui ó para

cima disso são valores positivos para baixo é valores negativos tá de tensão então aqui eu tô só mostrando para vocês entenderem né o instrumento tá pegando o sinal lá eu tenho aqui uma frequência de aproximadamente 60 hz n porque a nossa rede ela tem uma tensão digamos assim 127 ou 220 mas ela não é o tempo todo assim não ela fica fazendo oscilando igual eu te mostrei aqui no desenho tá corrente alternada é assim e aí oscila com qual frequência com qual frequência ele faz esse eh comportamento aqui ó tá vendo se eu desse ponto

paraa frente o sinal repete concorda comigo tá porque ele vai ser exatamente igual o que tá aqui antes já então ele começou aqui tá foi e parou aqui daqui paraa frente já é outro sinal que e vai produzir daqui para frente é outro sinal que vai produzir então assim por diante tá então eh ele faz isso que você está vendo aqui 16,6 eh milisegundos tá isso aqui ó esse esse esse tempo aqui ó tá o tempo de eh Uma oscilação aqui né então ele ele consegue fazer isso 60 vezes por segundo tá E com isso

se você for medir com instrumento ele vai te mostrar né qual que são esses valores no caso da amplitude que é o que nós interessa aqui amplitude é isso aqui ó amplo menos amplo mais amplo menos amplo então o que que tá variando aqui é o eixo Y né Então essa aqui é a minha amplitude do sinal ó cuidar comop medir meu instrumento tá mostrando aqui embaixo o canal um que é esse aqui ó ele tá com 10 V tá então 10 v o quê por divisão cada quadradinho desse vale 10 V tá contar da

referência aqui que é o 0 V né Se eu colocar aqui ó 10 20 20 é alguma coisa né não dá para ver porque não tem linhas aqui graduadas mas aí aproximadamente né é uma tensão ali de 24 25 V né porque tem 10 V por divisão né então 10 20 vamos lá 25 24 25 V né bom o transformador vamos falar sobre o transformador nesse momento já sabemos corrente alternada na corrente alternada vai ser introduzida ali no nosso transformador Mas como que é isso daí tá então ã esse desenho um desenho ilustrativo tá para

você entender o seguinte o transformador ele funciona a partir de um princípio que foi descoberto por Michael farad em 1831 então Naquele tempo não havia eh tecnologia ainda vol tem hoje então ele foi lá e descobriu E se ele pegar fasse um pedaço de fio fio elétrico fio de cobre isolado né Aquele fio encapado né e ele enrolasse esse fio fabricasse ali uma bobina tem várias voltas aqui vamos imaginar o número 100 100 voltas desse fio aqui em volta de um um núcleo de ar né um núcle núcleo vazio se eu pegar um pedaço de

tubo de PVC Vamos pensar tá vamos brincar assim um tubo de PVC tubo plástico né Eu só uso aqu ali para enrolar sem de um fio de cobre você fez isso sobrou o dois terminais dois dois extremos o começo e o fim desse desse fio e aí que que ele fez el pegou um ã e enfiou dentro do do do núcleo ali dessa bobina né ficou colocando e tirando essa esse o o que que ele é ele é uma fonte de campo magnético natural n tem comportamento pegar o ã em qualquer momento não precisa ligar

e desligar é natural dele você pegar e aproximar esse imã de um metal ele tende a grudar ali no metal então o que que ele fez ele pegou o í e passou dentro desse núcleo e ao mesmo tempo ele ligou nessas extremidades de fio um galvanômetro de bobina móvel galvanômetro é um instrumento de ponteiro ele é sensível à circulação de corrente elétrica né então ele foi lá ligou o galvanômetro e quando ele passou o o o ímã dentro da da bobina ele notou que o ponteiro apresentava um valor de tensão nessa bobina porque passava ali

no campo magnético dentro dela então enquanto eu mantinha eh mantivesse o movimento a tensão ficava lá tirou o movimento se eu parasse o ã ali atenção parava também né então dependia de uma velocidade uma velocidade eh constante ali de enfiar e tirar o ímã de dentro do do do da bobina né então ele entendeu esse fenômeno né E aí ele entendeu também que eh quando o iman cria tensão na bobina por conta da indução eletromagnética que foi fenômeno descoberto né ele também descobriu que se ele pegar o esse campo magnético que ele produziu né Eh

ele pode então a partir do campo magnético fazer o contrário né Ele tem ele tem como criar uma uma tensão assim como ele fez né mas se ele pegar a tensão e colocar ali ele cria o campo magnético e vice versa tá então a partir do campo magnético cria-se tensão a partir da tensão cria esse campo magnético porque quando circula a corrente por pela bobina né ou ou pelo menos quando circula a corrente por um condutor né quem aqui já viu o alicate amperímetro né posso mostrar para vocês aqui na nossa próxima aula alicate amperímetro

mede o quê o campo magnético que tá aqui em volta tá produz uma tensão no instrumento tá então aquela garra e morte assim né ela tá dentro tá medindo o quê o campo magnético em torno do condutor tá e a partir dessa tensão induzida num pequeno transformador Zinho faz com que o instrumento né Eh detecte defina Qual que é o valor da corrente que tá passando por ali tá então é mais ou menos por aí que funciona tá eh então esse fenômeno é aplicado no transformador esse fenômeno que o Michael fy descobriu lá em 1831

tá ele foi usado para você desenvolver o transformador desenvolver motores tá então foi muito importante a descoberta dele e aí o núcleo ele é feito de aço silício em forma de chapas tem chapas que são no formato eh c i né como você pode ver aqui ó tem muitas linhas assim ó porque tem estamos dizendo tem várias chapinhas colocadas assim de forma que eh forma um material sólido mas na se você for desmontar são várias chapinhas empilhadas para montar esse núcleo núcleo essa parte que eu tô passando o mouse aqui essa parte Quadrada Tá e

aí o que que você faz você enrola os fios nesse caso aqui numa lateral tá eh e tenho outro lateral aqui com outro enrolamento então ten um enrolamento que eu chamo de enrolamento primário que é onde eu vou ligar a minha tensão que vem da tomada e o rolamento secundário que é onde eu vou utilizar essa tensão para alimentar alguma coisa né então primário e secundário o que acontece aqui nesse caso Desse exemplo eu tô dizendo que eu entro com uma tensão pequenininha eu saio com uma tensão grandona aqui ó ou seja esse é um

transformador elevador transformador pode ser elevador pode ser rebaixador e pode ser e apenas um um transformador que iguala a tensão tá para igualar ele vai ter um enrolamento primário e um ário e muitas vezes não tem nem ligação entre eles que é para isolar né uma coisa da outra por questões de proteção né contrachoque elétrico tudo mais ah então essa essa questão da amplitude aqui ela é muito importante você olhar porque aqui a tensão u né na saída ela é maior do que a tensão u na entrada então se na entrada tá entrando um pouquinho

na saída tá saindo bastante eu estou elevando tensão transformador elevador aí V pergunta professor se eu colocar então a tensão na saída mas compatível com a saída né Vamos pensar se eu colocar na saída na entrada vai sair tensão vai do mesmo jeito que você fez porque o transformador praticamente pode ser usado dos dois lados né Mas normalmente nós fazemos ele com um primário projetado para a tensão da rede né ou com dois primários pra gente poder pegar e selecionar um ou outro uma chave de seleção 127 ou 220 né no primário e o secundário

Aí você coloca ele de acordo com aquilo que você quer alimentar tá ã aqui o funcionamento né dessas correntes e tensões para essa primeira aula que a gente tá vendo isso aqui eu vou apenas passar porque vocês vão precisar entender bem o que é tensão e corrente Tá mas um ponto importantíssimo tá que vocês T que saber e e pode cair na prova então anotem aí a potência do primário a potência do enrolamento primário em uma transformador ideal é igual a potência do secundário tá um transformador real eu tenho que a potência do primário ela

tem que ter um ganho aqui de aproximadamente 10% para descontar as perdas que ele tem então aí seria sim potência do primária é igual a 1,1 vezes a potência do secundária né que daí eu tô aumentando 10% da capacidade Tá mas a potência a gente vai ver aqui faz todo sentido tá a potência do primário é igual a potência secundário Beleza Aqui tem uma equação inha que a gente não falou ainda que a equação da potência que ela é igual a v x i né O que que significa v x i significa a tensão vezes

a corrente então isso aqui é a minha potência né aí que se eu sei que V ve i é a potência nesse caso aqui eu posso chegar onde tá da potência do primário a potência do secundário substituir por v x i a diferença é que aqui vai ser V xz I do primário aqui vai ser eh v v do secundário é o que tá aparecendo aqui para vocês já tá então eh quando a corrente do secundário aumenta Vamos pensar que lá no secundário onde você ligou sua carga fechou um curto circuito então curto o que

que é é uma corrente muito alta quando aumenta a corrente aqui para essa igualdade aqui ser válida essa corrente também vai ter que aumentar porque senão essa potência aqui vai ser maior do que essa potência e isso não é verdade porque eu falei que a potência secundária é igual do primária Então quando você vai lá e fecha um curto no equipamento o primário quer compensar esse curto ele quer te dar mais energia para você poder manter essa igualdade verdadeira tá então se aqui aumenta a corrente consequentemente do primária vai aumentar também e de tal sorte

que eu posso usar um supressor no secundário lembra do exemplo anterior se o supressor entrar em curto queima o fusível do primário por quê vai elevar a corrente do primário tá então é mais ou menos por aí para você dimensionar transformadores eu não não tá eh contemplado aqui na disciplina tá eu posso passar para vocês porque eu já dimensioni já fabriquei e ten transformadores que eu mesmo projetei aqui tá Então você leva em consideração o número de espiras por volt né primeiro tem tem que entender a geometria do transformador entender a potência que ele vai

eh consumir né ele vai ter que desenvolver eh porque os transformadores eles têm que ter um cálculo de janela né Qual que é a janela do transformador Quanto qual que é a área dessa janela Qual que é a área do núcleo a área geométrica e a área magnética Então você estuda um pouquinho ali média transformador já encontra o valor ali da da área de seção geométrica da área de São magnética do transformador e e a a partir daí você consegue chegada aí no número é de espiras ou espira por volt tá então esse critério espira

pro volt é assim quando você desenvolve o transformador Digamos que ele vai trabalhar com eh 10 V tá no secundário dele no rolamento secundário você encontrou uma conta na fazendo as contas ali para aquele núcleo que você vai usar e tudo mais uma relação de espiras por vol igual a 4 né ótimo bo a qu Beleza então se eu tenho que produzir 1 V eu tenho que dar quatro voltas desse fio 1 V Ah mas eu tenho que dar 10 Então eu tenho que fazer o quê 10 x 4 né Ou seja eu tenho que

enrolar 40 vezes aqui o cobre tá para eu garantir que quando chegar o campo magnético aqui pelo fluxo pelo pelo núcleo né ele vai então produzir 40 V na saída entenderam então é mais ou menos nesse sentido que a gente tem que ver tá aqui tem tem alguns cálculos de exemplo né tensão de primário insira por volt né esse insira por volt eu tô dando para vocês aqui só para para agilizar o exemplo mas ele tem um cálculo por trás tá quem quer quem tiver interesse me chama lá que eu vou mostrar para vocês tá

mas aí é fora da aula porque não tá contemplado aqui na aula Então nesse exemplo que eu dou considerando uma tensão de 127 V de primária tá Ah dizendo que a relação de espiras por volt é 7,3 qual será então eh número de espiras que eu vou ter que usar para poder fazer e fabricar esse transformador né então número de espiras é igual a espira por volt né vezes a tensão do primário nesse caso aqui né então com isso a gente tem o cálculo Onde nós encontramos esse valor aqui de espiras veja que é um

número bastante significativo né bastante importante eh e aí vou ter uma observação só aqui porque não está contemplado aqui todo o cálculo tá só para você entender aqui pessoal nesse esse momento eu vou falar um pouquinho para vocês sobre esse circuito com diodo que é o diodo retificador a tomada aqui né a tensão de ca tensão corrente alternada né eu tô ligando aqui então o diodo né e uma carga apenas um diodo e uma carga tá o que acontece lembra do semiciclo Positivo eu botei um gráfico aqui e mostra tempos T1 e T2 T1 é

semico positivo ok Ok então quando eu ligar aqui a minha fonte né A minha tomada esse semic Positivo tá sem cíclo positivo vai aparecer aqui no meu anodo do diodo Lembra que eu falei que o diodo retificador vai trabalhar na região direta ele só vai conduzir num sentido né então quando tiver positivo aqui ele vai conduzir do anodo pro catodo e vai ficar para ele 0,7 V Ok então se eu tiver por exemplo eh 127 V aqui aplicados na minha carga R1 eu não vou ter 127 mais eu vou ter 127 Men 0,7 126,3 tá

porque ficou em cima dele né ele conduziu ficou em cima dele 07 mas se eu pegar esse mesmo diodo aí colocar ali ligar a fonte né e for olhar o negativo né O T2 tá eu vou ver isso daí ó O negativo vai tá aqui em cima agora tá porque ele tava positivo agora ele vai virar negativo tá Então dessa forma deodo não conduz ele aparece aqui para nós para você entender eu t trabalhando com essa parte negativo aqui tá ligado no meu diodo tá então aqui virou eh O negativo aqui embaixo e o do

outro lado olha só não passa nada fica zerado então eu vou ter a condução de meia onda só Então é isso que nos dá eh esse tipo de de circuito né com um di outro né então meia onda como é que fica lá eu não mostrei para vocês aqui o sinal fundamental né Aquele de 60 hz bonitinho T então o de meia onda é isso aqui ó ele vai conduzir só quando ele tiver polarizado diretamente reversamente não tá fica assim só que com isso esse tipo de ligação eu tenho transferido PR minha carga a potência

de apenas metade do sinal não o sinal inteiro sinal inteiro é tudo aqui Trend só metade A outra parte ele corta corta tá vendo Então nem sempre vou usar esse tipo de circuito tá algumas vezes sim algumas vezes não bom aqui eu tenho algumas Pontes retificadoras aluns exemplos o símbolo disso tá tem um símbolo para você estudar e um símbolo mais representativo mais para para quem já conhece né Eh é a ponte retificadora eu ten aqui quatro diodos aqui dentro Associados assim ó todos eles eh interligados aqui você coloca o negativo tá por exemplo aqui

você põe o positivo né Essas Pontes aqui ó são esses exemplos você devem ter visto talvez alguma equipamento que tenha lá dentro tá Então nesse caso aqui o que que vai acontecer nós temos aqui mais uma vez aqu a figura que eu expliquei no início né Já falei para vocês lá atrás eu tenho esse sinal aqui entre os pontos A e B Olha só pontos a e b o b transformador está funcionando perfeitamente então está aplicando uma tensão aqui entre a e b né então chegou aqui em a vai tá aqui chegou aqui em B

vai tá aqui tá ã o que ocorre vai acontecer aquele mesmo fenômeno se tá positivo aqui em cima no semiciclo Positivo esse diodo D1 vai conduzido D4 não conduz porque D4 tá reversamente polarizado nesse ponto aqui então D1 conduz tem positivo aqui desse lado que é é isso aqui ó tenho o meu eh diodo eh D1 conduzindo e acontecendo ali a resistência R1 tá o o carga né entre os pontos C e D E aí eu tenho aqui para o momento entre a e b né quando o a minha tensão ela está negativa né ou

seja em T2 em T2 eu faço como eu já comentei antes para vocês ó aqui em cima vai tá O negativo agora e aqui embaixo vai tá o positivo tá com isso o c D4 vai conduzir né passando aqui pro ponto d e nesse caso aqui o que vai restar é o é o positivo né então O negativo negativo é o D4 que conduz no próximo ciclo daí é o positivo que é o D1 que conduz né e assim por diante aqui embaixo também né quando tiver O negativo aqui embaixo é D3 quando tiver o

positivo é o D2 tá então eh assim a gente consegue explicar de uma forma mais tranquila pessoal nós estamos chegando aqui no final da nossa aula já passamos um pouquinho não é verdade né e eu gostaria e de continuar na sequência como isso aqui é um tema muito importante eu gostaria de voltar aqui com vocês explicar novamente essa parte tá e seguir em frente Falta pouco para terminar esse conteúdo aqui da aula dois e a gente já encara a aula TR na sequência tá então eu gostaria de agradecer mais uma vez aí pelo prestígio por

vocês estarem participando dessa aula por favor passem todas as suas dúvidas paraa Nossa mediação teria maior prazer em responder se tiver alguma dúvida grande alguma coisa assim que vocês não estão entendendo eu faço um vídeo para explicar tá é mais fácil até para mim explicar com o vídeo tá então não tem problema nenhum mas for coisa simples eu escrevo para vocês Vocês podem acompanhar tá O importante que vocês não tenham dúvidas e vocês aprendam de fato tá joia Mas é isso aí muito obrigado fique com Deus até a nossa próxima aula tchau tchau
