Tema 09 - Corrente Elétrica e Lei de Ohm | Experimentos - Efeito Joule

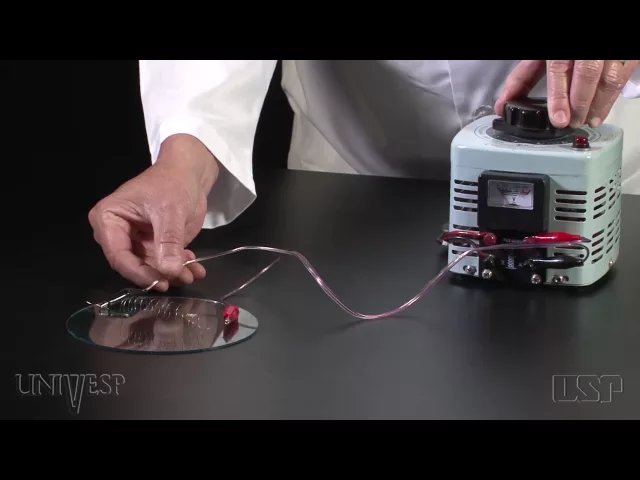

para observar o efeito jaule utilizaremos um variac que é uma fonte de tensão variável um pedaço de fio de níquel Cromo uma placa de vidro uma esponjinha de aço e uma bateria de 9 volts o efeito jaule pesquisado através de estudos do Físico britânico define que quando um condutor é aquecido devido a passagem de uma corrente elétrica passa a transformar energia elétrica em energia térmica para realizar esta experiência começaremos conectando variac um pedaço de fio de uma liga de níquel e Cromo que possui uma resistividade maior comparada com outro condutor tal como cobre ou alumínio

ao se aumentar a tensão aplicada sobre o fio A corrente elétrica também aumentará provocando um aquecimento é importante o uso da placa de vidro que funciona como um isolante térmico para não se queimar a superfície da mesa pode-se observar que a corrente elétrica causa até certa incandescência no fio o fato de o fio estar na forma espiralada diminui muito a dissipação de energia em comparação com o fio esticado é fácil observar que quanto mais próximas estiverem as espiras mais quentes elas ficam pois menos energia térmica será dissipada é por isso que os filamentos das lâmpadas

incandescentes são produzidos em formato espiralado [Música] também podemos observar o efeito jaule com essa esponjinha de aço e uma bateria de 9 volts ao encostarmos os terminais da bateria nos fios de Aço da Esponja haverá a passagem de uma corrente elétrica através desses fios dependendo da intensidade desta corrente elétrica haverá um aquecimento do Fio capaz de provocar incandescência e uma reação química de combustão do ferro junto com oxigênio do ar como os fios são muito finos a maior superfície de contato com o oxigênio e toda a esponjinha entra em combustão mesmo depois de cessado A

corrente elétrica
