Olá pessoal sejam todos muito bem-vindos ao canal da Burgos eletrônica aqui é o luí Carlos Burgos falando com vocês mais uma vez no vídeo de hoje nós temos esse circuito bem simples formado por três transistores três leds Aqui nós temos um sequencial de leds esses leds vão acender e apagar em sequência sem usar ci somente com transistores três transistores nós fizemos esse Circuito no simulador chamado simulide é um simulador de circuitos bem fácil de usar que nós mostramos na Live da última sexta-feira como usar esse simulador então se você quiser relembrar vai lá na parte
do ao vivo aqui do canal e lá você vai ter a Live da última sexta-feira sobre esse simulador gratuito e muito bom tá então pessoal cada transistor aqui tem um resistor de 470 ohmes ligado no coletor um resistor de 10k ligado na base e um LED entre coletor e emissor portanto em paralelo com o transistor nós temos aqui um LED verde um LED amarelo e um LED vermelho entre o coletor e a base de cada transistor a gente tem um capacitor eletrolítico 220 microfarad no simulador a gente colocou um capacitor comum mas na prática a
gente faz com eletrolítico tá muito bem então a gente vai ver esse circuito funcionando aqui no simulador eu já vou explicar como é que ele funciona e depois a gente vai fazer ele numa protoboard bem legal bem bacana esse circuito bem curioso também tá é é claro que devido as cores do LED verde amarelo e vermelho você pode montar um semáforo a única coisa que você tem que alterar o valor desse resistor ou desse capacitor aumentar o valor deles né Desse resistor de 10k ou do capacitor de 220 microfarad ou dos dois porque aí você
vai dar temporização dos leds tá bom pessoal antes de eu explicar como funciona esse circuito então observem aí no primeiro link da descrição do vídeo você tem a nossa loja virtual Burgos Eletronic com.br lá você vai adquirir os nossos cursos para você Estudar eletrônica né para você começar ou se aperfeiçoar no ramo da eletrônica Nós temos muitos cursos que você pode adquirir individualmente ou em combos Tá bom se você tá aqui pela primeira vez no canal inscreva-se no canal ativem o Sininho da notificação aí do lado para você ser informado dos vídeos e lives que
fazemos aqui todas as sextas-feiras às 19 horas inclusive na sexta-feira passada fizemos uma live sobre este simulador simulide Tá bom se você gosta do nosso conteúdo quer e pode ajudar o canal financeiramente você pode fazer alguma doação pro Canal por PX por depósito ou então você pode tornar-se membro do canal clicando no botão seja membro aí embaixo do vídeo com um pequeno valor por mês você ajuda e nós oferecemos vídeos cursos lives e promoções para os nossos queridos patrões se você já é nosso assinante você já é nosso patrão muito obrigado por remunerar esse que
é um dos meus trabalhos tá bom pessoal muito obrigado mesmo então Eh sempre olhem na descrição do vídeo na descrição do vídeo a gente tem os nossos parceiros comerciais tem a loja da frr tem a Rio link da rigol tem os canais sugeridos tem as nossas promoções sempre olhem aí na descrição deste vídeo tá bom pessoal vou explicar rapidinho como é que funciona esse circuito inicialmente o circuito desligado os capacitores estão descarregados e como os transistores são iguais aqui você pode utilizar por exemplo o bc548 você pode usar um BC 338 bc547 um bc337 tem
vários transistores que podem ser utilizados aqui nessa finalidade um 2n 2 2 2 2 também serve bom muito bem como os transistores vão ter uma pequena diferença de características de um em relação ao outro então a gente vai ter um deles e funcionando em primeiro lugar vamos supor que esse resistor aqui ó ele polariza a base desse transistor beleza esse transistor começa a conduzir conduzindo como o LED tá em paralelo com ele o transistor conduzindo é quase um fio o LED fica apagado o LED verde fica apagado esse capacitor aqui tá descarregado então ele é
um fio também então eu tenho um fio ligado da base desse transistor para o terra que é o transistor e o capacitor descarregado então a tensão na base desse transistor fica zero e aí ele esse transistor aqui corta o coletor sobe a tensão acende esse LED que no caso caso é o LED amarelo tá E esse capacitor ele fica desligado do Terra porque esse transistor não tá conduzindo ele tá cortado Então esse capacitor aqui el fica do Terra e ainda não vai se carregar tá conse a tensão na base desse transistor fica altae é polarizado
conduz e mant esse LED apagado então nessa primeira situação a gente temado aceso e apagado tá aí o que acontece esse capacitor começa a carregar começa a carregar via esse transistor atenção na base esse transistor vai subindo subindo subindo aí esse transistor entra em condução entrou em condução apaga esse LED esse aqui já tava apagado esse capacitor agora vai se descarregar via esse transistor que agora agora ele vai conduzir né ele já tá conduzindo esse LED aqui apaga esse capacitor ele vai estar desligado do T mantém a base desse alta agora esse transistor corta sobe
a tensão aqui acende esse LED aqui que no caso é o LED vermelho tá então agora o LED vermelho tá aceso esse transistor tá cortado conduzindo conduzindo LED apagado LED apagado LED funcionando tá então eu tenho só esse transor aqui cortado e esses dois conduzindo aí o que que vai acontecer esse capacitor vai se carregar através deste transistor a tensão na base desse transistor vai subir pum ele entra em condução ele entrando em condução apaga este LED esse capacitor tá descarregado ele é um fio e ele vai manter a tensão baixa agora na base desse
transistor agora esse transistor vai cortar vai subir a tensão do coletor subindo a tensão do coletor Vai acender esse LED tá aí eu vou ter esse trân cortado esse conduzindo esse conduzindo os transistores conduzindo descarregam os capacitores né no caso esse conduzindo descarrega esse capacitor e esse conduzindo descarrega esse capacitor esse aqui cortado por enquanto ele tá cortado Então esse LED aqui vai ficar aceso e assim o ciclo se reinicia vai começar tudo de novo Vai acender esse daqui depois depois vai acender esse depois vai acender esse depois esse e esse e assim sucessivamente a
velocidade desse sequencial depende desse resistor ligado na base e do capacitor também porque a gente viu que o capacitor ele vai se carregar através desse resistor que é o tempo que o transistor vai conduzir desligar um LED e ligar o outro ligar um transistor conduzindo ele vai ligar o próximo transistor tá um transistor conduzindo e liga o próximo desliga o próximo alian conduzindo desliga o próximo tá E aí os LEDs vão ligar e desligar em sequência ó eu vou colocar para funcionar aqui no simulador ó para vocês verem melhor então ó ó lá um de
cada vez tá vendo ó um LED por vez a velocidade depende desse resistor e desse capacitor tá bem legal né então é sempre assim o transistor que tá conduzindo ele faz o o transistor seguinte cortar ó lá Legal né Bem bacana esse circuito agora pessoal Para comprovar o funcionamento dele eh ao vivo a gente vai fazer ele numa protoboard é um circuit bem simples né usa poucos componentes uso o qu seis resistores três capacitores três leds e três transistores Então vamos ver ele montado Então pessoal vamos fazer o circuito aqui na protoboard né como eu
falei para vocês nós vamos utilizar três capacitores eletrolíticos 220 microf aqui no caso por 25 V vou deixar ele aqui no cantinho né porque o capacitor a gente vai colocar ele por último na verdade a gente vai usar três leds um vermelho um verde e um amarelo como vocês estão vendo aqui vamos utilizar os resistores são seis no total aqui ó seis resistores sendo três de aqui acho que não dá para ver agora dá para ver os resistores são seis resistores de 310k e 3470 ohms tá os três transistores bc547 Então a primeira coisa que
a gente vai fazer é aqui na protoboard nessa ess posição aqui ó que vocês estão vendo nós vamos colocar a partir daqui ó desse furo esse furo aqui um furo de terra mas a gente vai usar o do mais b a gente vai colocar aqui ó um resistor de 470 ohms do mais B para cá para um terminal então vamos ver aqui ó um resistor de 470 ohms aqui ó 470 ohms a gente vai colocar depois um de 10k na mesma na mesma linha do do outro resistor Vamos colocar aqui ó na mesma linha Ó
lá tá vendo um 470 e um de 10k e nós vamos colocar também um Jumper do terra para cá Então o que a gente vai ter aqui ó um resistor de 470 um de 10k e um Jumper isso quer dizer que nesses três terminais aqui ó vai um transistor então aqui eu posso colocar um transistor BC 547 Aonde esse resistor aqui ó vai alimentar o coletor esse daqui é a base e esse daqui é o terminal de terra tá aí o que acontece eu vou pular uma duas três três furinhos e vou colocar outro transistor
igual BC 547 ó aqui ó 1 2 3 outro transistor e aqui eu vou fazer a mesma coisa vou colocar um resistor de 470 ohms do + B pro coletor do transistor que é o terminal da esquerda aqui ó o da base vai ser o de 10k 10 aqui ó e o Jumper que vai ligar o emissor dele no Terra emiss a terra Pronto já tenho a poiz Doo trans BC 547 e agorao mais três furos e coloc mais um aqui ó ó mais b47 mesma coisa vou colocar um resistor de 470 Ohm do +
B alimentando o terminal do coletor que é aqui ó + B é o coletor eu vou colocar o de 10k do mais B paraa base e por fim eu vou colocar o Jumper do emissor ao Terra pronto ol lá eu já tenho os transistores aqui polarizados ó os três transistores Tá bom agora pessoal eu vou colocar no coletor de cada um deles um LED então aqui ó o LED verde nesse primeiro aqui ó do coletor aqui pro canto aqui no no transistor do meio eu vou colocar LED amarelo e no transistor aqui desse lado eu
vou colocar o LED vermelho ó eu coloquei o anodo do Led no coletor do transistor tá nos três a mesma coisa E aí eu vou ligar o catodo de cada LED ao Terra Então vou precisar de mais três jers desse daqui ó eu vou ligar o catodo de cada Led no Terra ó esse aqui já Terra catod alterra catod al terra e CDO ao terra muito bem agora pessoal vem a finalização do circuito eu vou pegar cada capacitor de 220 microfarad nesse caso aqui é por 25 V Tá mas pode ser por 16 v porque
a tensão aqui da alimentação é no então aqui nesse caso eu vou conectar o positivo dele no coletor de um transistor no caso no coletor desse transistor e O negativo na base do segundo transistor ó o positivo no coletor do primeiro negativo na base do segundo Então vamos lá coletor com base o coletor com a base com a base pronto então eu tenho o coletor do primeiro transistor conectado na base do segundo transistor coletor do primeiro na base do segundo o outro capacitor eu vou conectar o coletor sego transistor na base do terceiro coletor do
segundo que é aqui ó na base do terceiro aqui aqui a gente tem que tomar cuidado para não dar curto beleza ó coletor do primeiro base do segundo coletor do segundo base do terceiro agora coletor do terceiro base do primeiro coletor do terceiro aqui ó neste caso aqui como o transistor tá lá a gente vai precisar colocar alguns Jumpers aqui né então vou colocar um Jumper aqui colocar um um pequeno Jumper aqui para usar essa outra trilha Ó e agora eu vou colocar um outro Jumper ligando esse ponto aqui na base desse transistor eu posso

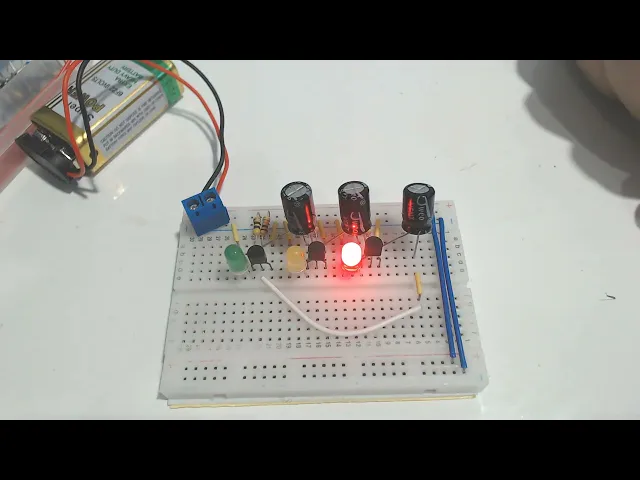

usar um Jumper mais longo ó não tem problema Posso usar esse Jumper aqui ó Pronto agora eu tenho o coletor do terceiro ligado na base do primeiro tá então o circuitinho pronto para funcionar Se tiver tudo certinho adicionar ó lá bem legal né bem legal pisca pisca aí o sequencial de três leds usando três transistores isso aí dá para montar até um semáforo né ó verde amarelo vermelho pula pro Verde pro Amarelo pro vermelho claro que se você aumentar o valor dos capacitores você aumenta at temporização dos leds Tá mas é bem legal bem interessante
Então aí vocês viram como fazer um sequencial com três leds usando Três transistores e três capacitores eletrolíticos tá bom Pessoal espero que vocês tenham gostado aí do circuitinho Se Você Quiser copiar o circuito como nós vimos antes no vídeo ele no simulador você para o vídeo víde copia do simulador E aí você só montar só montar na protoboard Ele é bem simples de montar cada transistor tem os mesmos componentes ligados um resistor de 470 no coletor um 10k na base e o emissor ligado ao Terra belezinha pessoal se você gostou do vídeo dá um like
