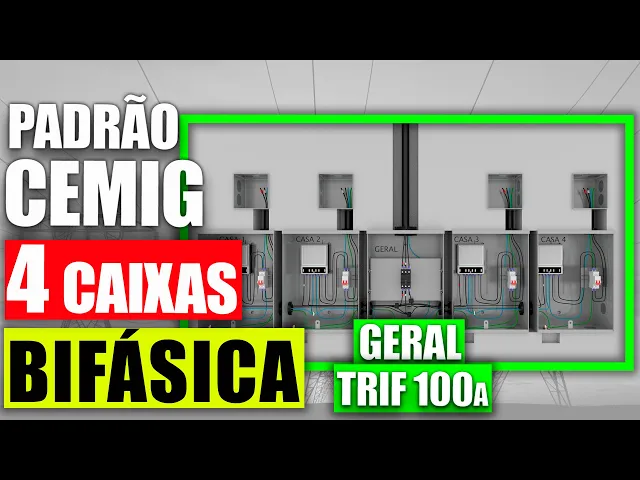

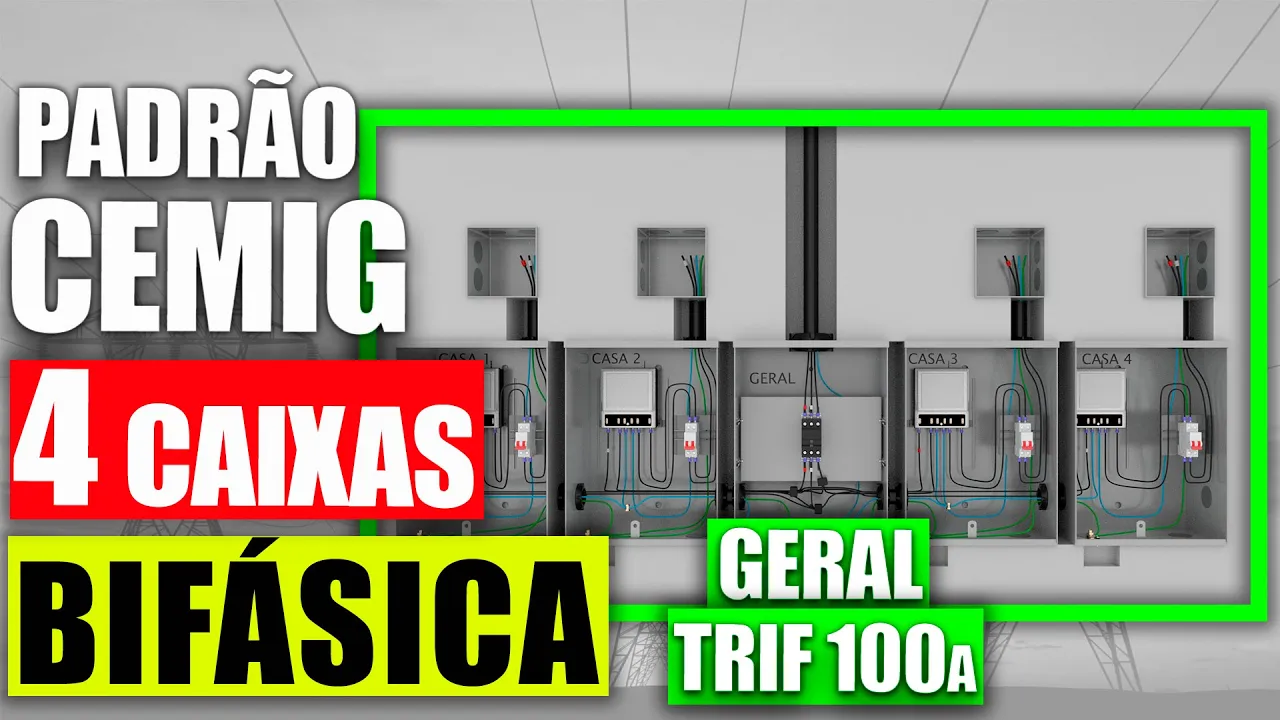

Olá Neste vídeo Vamos mostrar para vocês todos os detalhes sobre a instalação do padrão de entrada com 4 caixas e bifásica utilizando dijuntor geral trifásico o padrão de entrada deve ser montado na divisa da propriedade com Passeio Público instalado no máximo 30 metros da rede utilizando quatro caixas CM 2 e uma caixa cm 8 para o disjuntor geral altura da caixa deve ser de 1,50 dimensionamento para as redes de distribuição secundária trifásica Ou seja a rede que passa próximo a sua residência tem que ser trifásico para isso dimensionamento uma informação importante pessoal é que tudo
o padrão de entrada que tem mais de três caixas de medição deve ser utilizado uma caixa exclusiva para o disjuntor geral e neste caso preciso de um engenheiro para fazer o projeto elétrico e da entrada no pedido de energia e caso vocês têm interesse nós argenis engenharia fazemos esse serviço auxiliar a escolha da melhor energia que vai se estender para mais informações nos envie um e-mail para a gente bater um papo voltando para o vídeo e temos bucha Qual era de PVC de 50 mm tem uma polegada e meia de 50 mm tem uma polegada
e meia bucha com arruela de PVC de 5 polegadas com redução para 50 mm de uma polegada e meia bucha com arruela e PVC de 25 MM de 34 polegadas para o aterramento terminal botinha de 240 milímetros terminal botinha de 50 mm eletroduto de PVC de 25 mil três quatro para aterramento eletroduto de PVC de 50mm de uma polegada e meia é um disjuntor geral trifásico de 100 amperes quatro que juntou bifásico de 63 amperes medidor de energia terminal tubular ti filhote 16mm para os medidores e disjuntores terminal tubular 35mm para o disjuntor geral trifásico

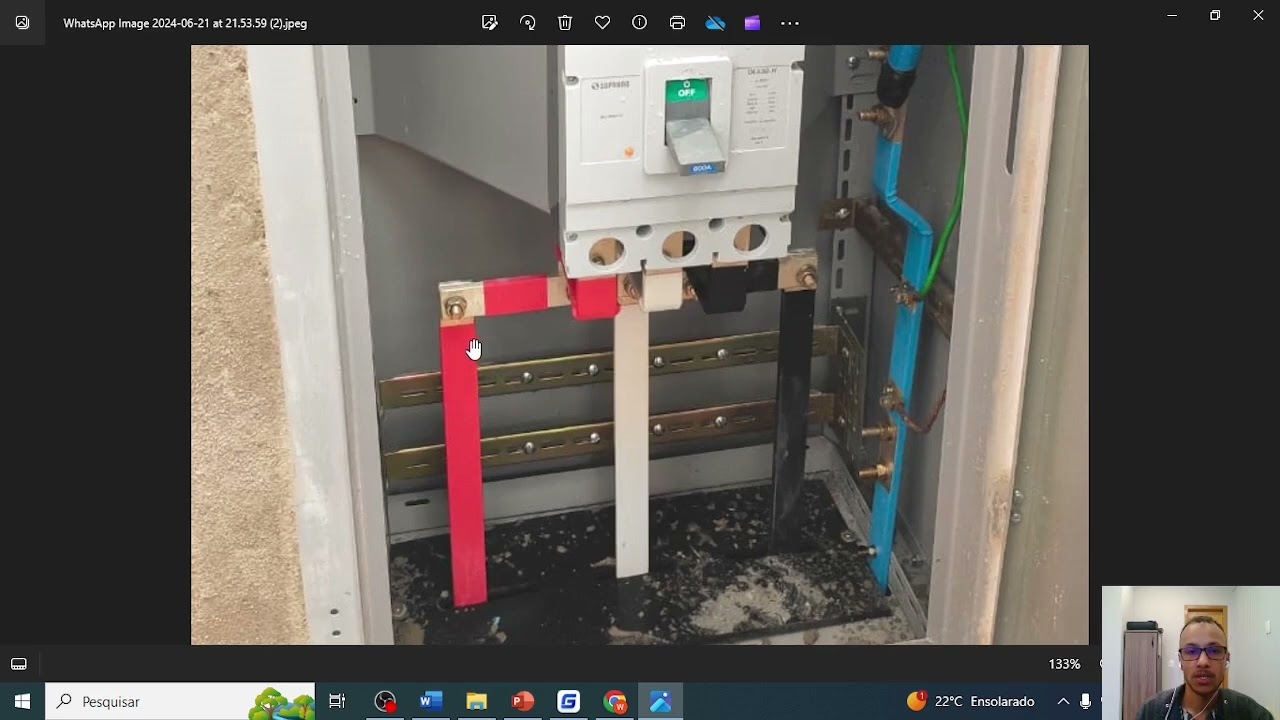

de 100 amperes três conector parafuso fendido 95mm dois conector parafuso fendido de 35mm na chegada de energia temos três fase preto de 35mm conectando direto no disjuntor geral trifásico no meu traz oito 35mm indireta no terminal botinha sendo enterrado na caixa as três fases 35mm saindo diretor-geral e Inatel parafuso fendido para distribuir as fases para cada caixa cm2 é necessário fazer um equilíbrio de Fases que é bem simples iniciamos pela primeira caixa CM 2 basear na primeira caixa a receber na segunda caixa fases e na terceira Caixa na quarta caixa iniciamos novamente e voltamos para
a primeira caixa até distribuir as duas fases para as quatro residências colocamos em ordem e equilíbrio de Fases fica da seguinte forma cada um base A e B Casa 2 fase BC casa três fase Ice casa 4 fase I've e o cabo utilizado após o parafuso fendido é 16mm ou condutor neutro é distribuído a partir do terminal botinha da caixa geral aterrada apenas na caixa geral tenho suas opção para distribuição do condutor neutro podemos distribuir um condutor neutro de 16mm para cada caixa de medição ou distribuídos um condutor neutro até a última caixa de medição
utilizando a mesma vitória do condutor neutro de entrada nesse caso fizemos a segunda opção Passamos o condutor neutro de 35mm até a última caixa emissão e derivamos a partir do parafuso fendido um cabo 16mm apenas para duas caixas de medição e depois instalamos o condutor fase no disjuntor e é saída em directo para caixa de passagem o condutor neutro de 6mm a foto medidor indo também direto para caixa de passagem o condutor verde 16mm para aterramento sai do terminal botinha da caixa geral e vai aterrando as caixas de medição e depois vai direto para caixa
de passagem o condutor de cobre nu 16mm para aterramento é Aterrado também não terminal botinha da caixa geral identificamos a fase a com a fita vermelha a fase B com a fita branca e deixamos aparecer sem identificação identificação na chegada de energia em cada caixa de medição E aí e para fixação do ramal de entrada temos chumbador olhal para fixar escada quando for instalar o ramal de ligação isolador Roldana armação de um estribo parafuso chumbador luva de PVC de 50mm de uma polegada e meia curva de 90° PVC de 50mm de uma polegada e meia
curva de 45 graus de PVC 50mm de uma polegada e meia distância da Armação até o eletroduto e distância do olhal até o eletroduto na chegada de energia temos três condutor fase presente 35mm um condutor neutro Azul 35mm cada condutor com comprimento mínimo de 60 cm também é interessante coloca uma bucha de metal na ponta da curva de 45 graus para proteger os cabos a arte de aterramento de 2,40 distância entra as de 2,40 distância máximo de 40 cm da primeira Acho até o padrão de entrada condutor de cobre nu 16mm tampa de ferro fundido
o local contra de Pedestre altura mínimo de 3,5 metros em local em garagens e entrada de Fred altura mínimo de 4,5 metros local contrato de veículos altura mínima de 5,5 metros pessoal não se esquece de se inscrever no canal e deixar seu like nessa forma nos incentivam a criar mais conteúdo e Obrigado por assistir
