Eu sei que você está procurando um sorteador eletrônico confiável ou mesmo um circuito de Cara ou Coroa que você pode utilizar em jogos quando estiver aí com seus amigos então hoje eu trago um circuito utilizando componentes discretos esqueça Arduino pic microcontroladores não precisamos disso para fazer alguns arranjos bem interessantes com eletrônica utilizando um pouco da eletrônica analógica com eletrônica digital peço para você acessar raisa.com.br e Vista equipamentos para o seu laboratório de eletrônica nas suas compras por lá tem o cupom WR kits risa para 7% de desconto em toda a loja o link e o
cupom estão na descrição Vamos para o vídeo de hoje ver este circuito de Carol coroa funcionando que é bem interessante eu sou Wagner hambo e esse é o WR Kids Channel quando você tem um circuito e quer desenvolver placas de circuito impresso baseado nele eu recomendo o wun designer mais de 35 anos de existência um software profissional que você tem o link exclusivo você que segue a WR kits aqui na descrição você encontra o link para baixar a versão Trial do alun designer então Experimente hoje mesmo este software incrível e faça vários circuitos esquemáticos simulação
análise 3D dos seus projetos é claro o layout com os arquivos Gerber para tirar a sua placa de circuito impresso do Papel aum designer sensacional veja também o 365 o link está aqui embaixo tudo que podemos fazer com a eletrônica analógica discreta e também com a eletrônica digital é infinito porque temos muitas possibilidades para isso e este circuito que eu já deixo aí na tela para você dar o print salvar na sua coleção de circuitos e tentar reproduzir aí em seu laboratório de repente fazer uma placa de circuito impresso para ele colocar em uma caixinha
e ter um sorteador um cara ou coroa se você preferir e e é muito bom para estudar o princípio de osciladores digitais shmit Trigger também geração de áudio com circuitos digitais E além disso você pode estudar flip flops contadores tudo isso nesse circuito simples divertido e prático que você pode utilizar eu utilizo aqui uma tensão de 6 V que pode vir de quatro pilhas AA comuns em um suporte apropriado cada uma de 1,5 V vai dar aí os 6 V então aqui a chave liga desliga que vai acionar o circuito como funciona esse circuito Olha
que interessante eu tenho um 4040 que contém 12 flip flops no seu encapsulamento eu vou utilizar apenas a saída q0 desse dispositivo porque ele será controlado por um sinal de clock um sinal que vai de 0 a 6 V de acordo com a frequência Deste oscilador aqui que já vamos entender como ele funciona então eu não tenho como controlar o número de pulsos que vai pro flip flop do 40 40 com este circuito em particular e aí que está a sacada do sorteio é imprevisível não tenho como determinar qual o resultado então aplicando o clock
aqui eu vou trocar aqui 010101 os nossos bits em q0 que vai trocar o estado deste LED amarelo e eu utilizo um 4093 uma porta nen como inversor para que um LED verde tem o sinal inverso Ou seja quando o amarelo estiver ligado o verde está desligado e vice-versa quando terminar a geração de clocks um dos dois vai terminar aceso então você pode definir cara é amarelo coroa é verde ou o inverso se você preferir então tem aí um sorteador totalmente randômico eu posso utilizar um flip flop tipo tuggle comum aqui nesta aplica eu sugeri
o 40 40 Porque a partir do mesmo circuito você tem condições de ter um contador porque ele tem aí os 12 flip flops arranjados em Counter Então você tem como ter uma contagem de 12 bits portanto fazer um sorteio bem mais amplo do que apenas Cara ou Coroa você pode inclusive ligar aí decodificadores display de S segmentos ou outros arranjos que você preferir o nosso gera aí então ou o LED Amarelo fica aceso ou o LED verde após o sorteio Então você já entendeu Como funciona o estágio final do circuito o oscilador é um clássico
shim Trigger com outra porta nen do 4093 nós temos aqui a malha de realimentação R2 que quando aqui nível lógico alto Ele carrega o capacitor Até que a entrada do shm Trigger reconheça esse nível lógico alto trocando o estado TR para o nível lógico baixo descarregando o capacitor pelo mesmo resistor quando reconhecer um nível baixo aqui troca para nível alto carregando de novo o capacitor ciclo que vai se repetir temos o oscilador funcionando é um oscilador relativamente lento porque eu utilizei 4.7 microfarad e 10k E aí veremos os LEDs trocando ali um liga outro desliga
fica um pouco mais emocionante até o sorteio desta forma esta outra porta está ligada como um buffer então o pino 5 vai a 6 V e quando eu troco o estado do Pino 6 o pino 4 assume o estado inverso Eu tenho um cloque bufferização sempre que o mesmo está em 6 V quando eu tenho um oscilador operando e eu aplico esse sinal com um driver apropriado a um pequeno altofalante eu ouço som gerado aqui nós vamos ouvir um som muito parecido com uma roleta mecânica na prática você vai ver é um som baixo mas
um som que já cria um efeito também bacana juntamente com o efeito visual dos leds sendo sorteados então é outra dica que eu tenho para você então um pequeno altofalante de 500 MW vai funcionar legal no seu projeto E aí nós temos o segredinho todo que é esse botão quando o usuário pressiona esse botão ele envia nível lógico alto pro Pino um do 4093 habilitando o oscilador então eu começo a sortear sortear entre um LED ou outro veja que eu carreguei C1 com 6 V ao pressionar o botão quando eu solto o botão C1 começa
a se descarregar por R1 quando o pino 1 reconhecer um nível baixo o oscilador vai parar e eu não tenho como saber se o número de cloques será par ou ímpar trocando os estados ali e determinando o resultado porque C1 pode ter valores distintos práticos de capacitância modificados Ele pode demorar tempos diferentes para carregar e descarregar conforme a intensidade das ilas utilizadas depende do tempo que o usuário pressiona o botão também então tudo isso modifica o número de pulsos gerados além da temperatura ambiente que varia a capacitância deste capacitor eletrolítico e é isso circuito é

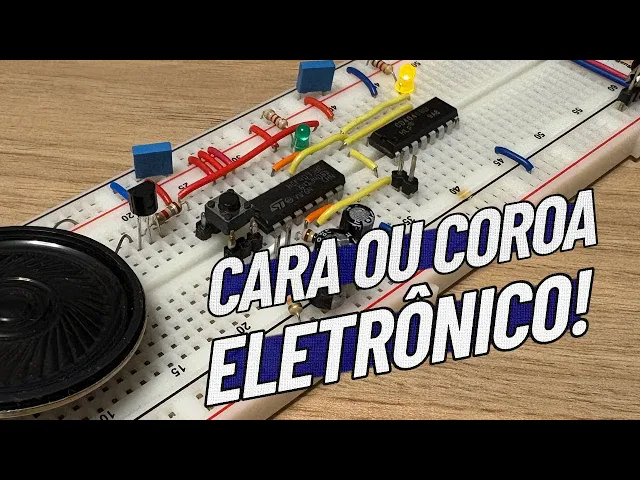

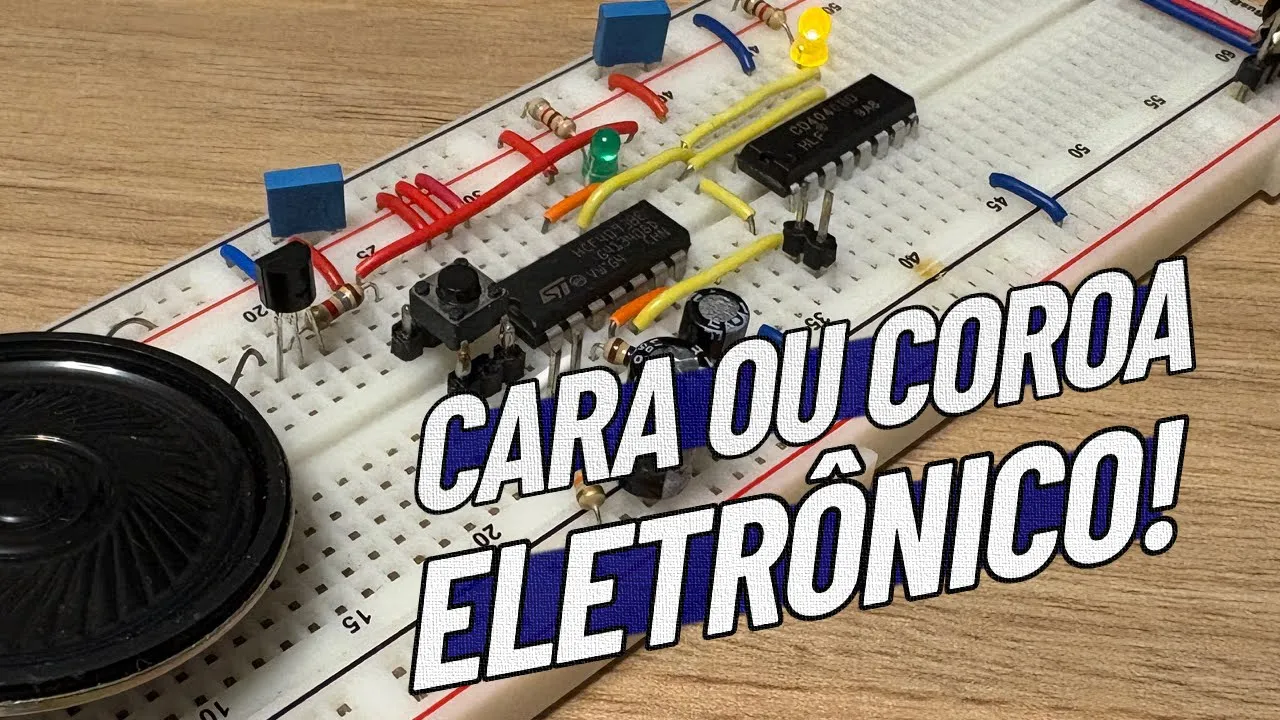

esse bem interessante eu tenho capacitores aqui de desacoplamento de 100 nano como sempre um para cada Ci e a porta que sobrou do 4093 ligamos a 6 V para deixar ela desabilitada vamos ver funcionando na prática esse sorteio fazer uns testes aqui e ver o LED amarelo e o verde sendo sorteados e o efeito sonoro também gerado vamos nessa tem o circuito montado em protoboard você pode dar um print se quiser se basear na minha montagem então para reproduzir aí no seu laboratório tá aqui o 4093 o 40 40 que você pode utilizar outros flip
flops caso prefira Sem problema nenhum LED Amarelo LED verde os capacitores de desacoplamento o BC 337 a chave que efetua o sorteio os capacitores eletrolíticos aqui e o pequeno altofalante que vai gerar um efeito sonoro bem discreto mas dá um aspecto adicional ao nosso projeto vamos alimentar o circuito com 6 V da fonte de bancada Note que um dos começará aceso e aí para efetuar o sorteio eu mantenho pressionado o botão e quando eu quero ver o resultado Eu solto o botão e ele efetua o sorteio ficou o LED verde aceso Conseguiu ouvir o barulho
é bem discreto no altofalante mas acho que D um efeito bana Então vamos de novo um clique rápido agora sorteou o verde de novo mais um teste sorteou o amarelo verde amarelo Então veja que se você fizer o teste fizer centenas de sorteios e ir anotando os resultados você vai ver que a tendência é ir ficando 50 50 Porque de fato é um sorteador Car coroa então sempre sorteia um dos dois resultados possíveis muito bacana ele funciona então se você pressionar o botão e soltar logo ou manter um pouco mais tempo e depois soltar para
ver o resultado como de costume eu gosto de mostrar os sinais envolvidos no projeto vamos ver o sinal de clock aqui com o Canal Azul do osciloscópio Vamos conectar aqui nesse ponto de gnd e com o canal Amarelo vamos verificar o capacitor de 330 para monitorar o seu processo de descarga então quando eu clico veja que eu tenho um cloque operando a linha azul e na linha amarela do osciloscópio temos o capacitor carregado soltei agora o botão capacitor vai se descarregando o clock vai diminuindo até que o nível lógico baixo é reconhecido e o meu
clock para por completo Vamos dar um clique rápido Então aqui estão os pulsos enviados até a descarga do capacitor como você pode observar tornando esse sorteio aleatório mais um teste para você ver o capacitor está carregado ali em Amarelo o clock em azul solto o botão começa a descarga o clock vai reduzindo até que o oscilador Pare de funcionar e me mostre um resultado aqui como você pode ver encerramos mais um vídeo Obrigado por assistir faça aí o circuito e comente o que achou também deixe dicas nos comentários para projetos futuros aqui no canal que
vamos anotando e pode virar um tópico aqui no WR Kids Channel bons projetos para você aquele abraço e até a próxima
