o Olá pessoal estamos de volta aí para mais um vídeo neste vídeo de hoje estarei te mostrando como se faz uma montagem uma montagem com pessoas tio de 50 litros 125 livros que você quer ficar por dentro desse assunto fique conosco aqui no canal porém antes não se esqueça Vai lá se inscreve no canal deixe o seu like deixe também o seu comentário isso é muito bem vindo para o crescimento do canal Ok então vamos para a nossa vídeo aula 1 E aí bom Então primeiramente vamos bloquear o equipamento Oi gente nas suas proteções sofá
Correia hoje e vamos é levar colocada não se esqueça que sempre colocar os parafusos lugar para que este não se perco também na hora da Montagem Antes de iniciar limpamos a bancária Berlim para não haver contaminação no equipamento Ok estamos aqui com nosso equipamento em bancada Não esquecer de fazer marcações para que não se perca o a posicionamento dos elementos na hora da remontagem isso é muito importante nós vamos retirar primeiramente a tampa do cilindro né E aí E aí e pode verificar que não havia junta mais à frente nós vamos confeccionar junta nós temos
aí a placa né da válvula E aí e ele estava agarrando esse compressor é o problema era a junta que estava diminuir o curso é importante verificar se a paleta não está folgado ou amassada ela que faz a vedação para a compreensão da cama Oi e aí meu irmão Deus te contar agora o nosso estator E aí o parafuso e retirar com cuidado para não arranhar a parte interna do nosso estator nas você vê que tem um shampoozinho que fica para parte de baixo e Aqui nós temos lembro onde nós temos aí três canais o
de cima aonde vai o anel de compressão o segundo de cima para baixo anel raspador e o terceiro anel de óleo são esses Anéis que faz com que o nosso compressor consegue fazer a sua compressão reduz o e aumentar a pressão do ar o assunto é sempre importante trocarmos ajudo Oi e aí está desmontado nosso conjunto aqui nossa base ela lembro nós podemos ver que não tinha óleo no compressor eu vou retirar logo em seguida aí a tampa E aí E aí demonstração da junta é Oi e o mecânico compressor muito simples né Tem um

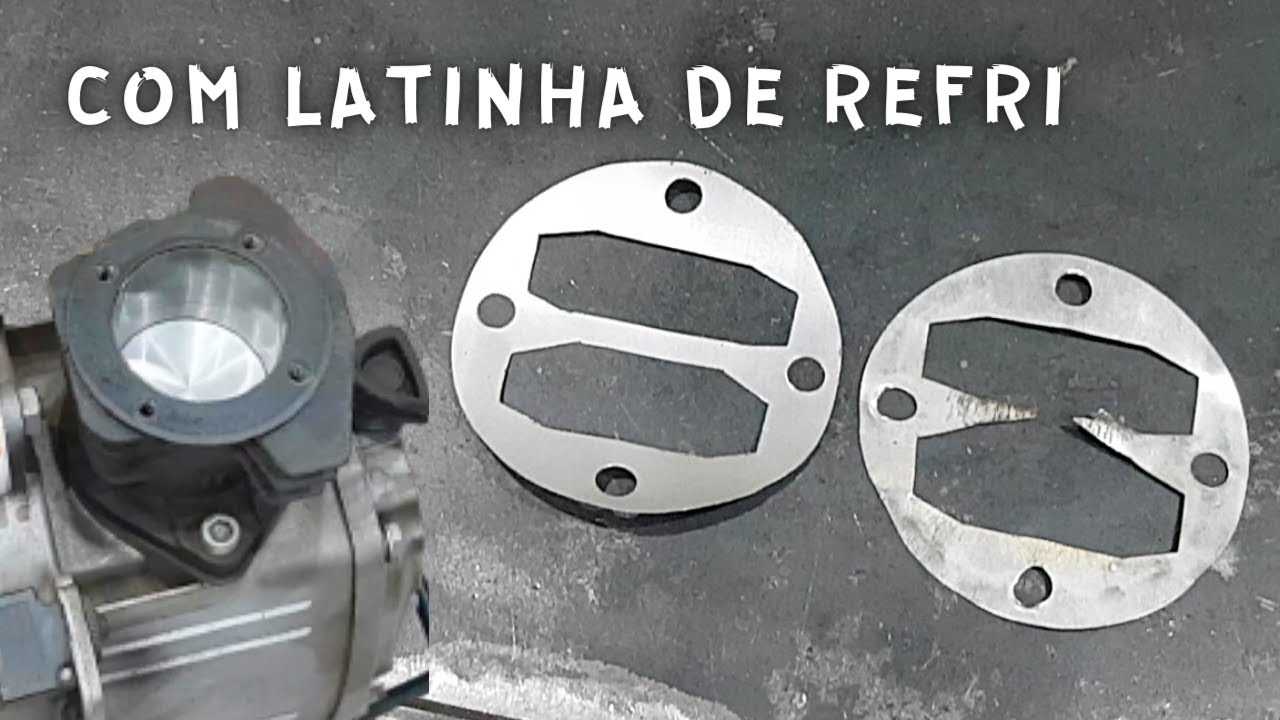

virabrequim aí que ele articula a biela que sobe e desce com ela dentro lá dentro do está tão importante sempre posicionar os parafusos para que não se perca não se mistura ou até mesmo que se Monte parafuso trocar e aí está toda a nossa desmontagem a e agora em seguida nós vamos fazer o confeccionar mais junta para reposicionar a lembrando que o importante é você ter a junta a original do seu equipamento no caso aqui como nós não temos no momento nós estamos fazendo mais junto mas como demonstração importante até a junta ideal do equipamento
se pegar a descrição do seu compressor e comprar e requisitar o solicitar ajuda original é sempre importante na confecção de uma junto você bater compulsão no furo e posicionar os parafusos hora que você vai alinhando por não perca a direção dele é isso que ele está fazendo aí E lembrando que eu tenho aqui a colaboração do meu amor Leandro está fazendo algumas partes que está irregular Ok e até mesmo se aperfeiçoando tá o resultado a nossa primeira junta P1 [Música] E aí bom então agora estarei demonstrando pra vocês algumas informações sobre a troca dos Anéis
tiver dações e a montagem no todo do compressor de já é o pessoal estamos aqui com quantos as partes o nosso compressor desmontado não tenho tido estator Nossa pessoa não tenho aqui a tampa do cilindro eu tenho aqui a tampa na minha Caixa dentro do Castro temos aqui a parte do conjunto da válvula onde eu tenho aqui a paleta de admissão e aqui a nossa parte que vai após a compressão vai enviar o ar para o meu reservatório não tem que o remo na que eu tenho um tô com fome já tinha mostrado nós aqui
eu tenho a caixa o meu vai sendo Fica aqui mais bonito aonde após a montagem e vai fazer essa funcionalidade o cristal e vai comprimir e aumentar a pressão do meu ar nesse erro aqui nós temos aqui três anéis anel de compressão anel raspador esse último aqui anel de óleo pro vamos retirar daqui pra vocês ver como que faz a retirada se você não tiver alguns cuidado algumas informações você pode a vir quebrar desonesto tá lá looks da neve aqui são solto e não pode estar agarrando no canal né então aqui ó vestir Levanta ele
o que é coisa o nosso na parte de cima aqui ó ó o e vem o chance a ele quando estivesse girando lá eu não sei se vai dar para vocês verem Mas tem uma escrita assim aqui no meu anel essa escrita que sempre vai ficar virado próxima nunca colocar ele ao contrário onde vai ficar nesse funcionar me ó tirei o anel de compressão o anel raspador tem que ter mais cuidado ainda que ele é um anel Oi Gi Gi o ferro fundido se você forçar muito você vai quebrar muito isso você vem girando em
o jiló você consegue a retirada dele E aí E aí Oi ó a mesma coisa escrita asinha dele aqui mas se virada para cima parece aqui olha eu acho que o adulto e aqui eu tenho um anel de óleo onde tem esse anel quando furadinho tem dois anéis de um pequeno liso Esse aqui é mais tranquilo que não corre risco de quebrar a então você pode puxando aqui ó a cheirar e retirar ele não é esse Como retirar o Chanel aqui e você pode usar uma chavinha para abrir ele não colored aqui ó ó E
aí Oi boa noite ontem já e vamos tirar um ótimo e esse outro anel que faz parte desse conjunto o anel de óleo uma desmontando todo aí certo este conjunto de indo anel de óleo trabalho alcinha são três Oi Gi e essa parte aqui então a gente lado sempre bastante cuidado na retirada na montagem o cuidado é o mesmo tá você pode passar um pouquinho de óleo para facilitar a montagem viu uma hora da Montagem sempre monta pelo o anel de óleo certo amor morrer montar agora no conjunto com que aqui a gente trabalha aqui
ele tem um a pra vir aqui travou vou colocar Eu vos a esse aqui vamos colocar virado na frente aqui ó o trabalho para frente tá E esses outros aqui vão colocar um virado para cá e o próximo colocar virado o sentido a 180 graus ó aqui em cima e vem descendo ele é o cachorro tem que ter certeza que tá bem encaixado acho que eu sou eu já abertura dele está aqui agora vou colocar o outro virado para cá na parte de baixo ó ó E aí E aí eu achei que tá reunião de
hoje está montado o meu abertura tá aqui agora os outros Anéis raspador o anel de óleo guarda ver isso aqui eu tenho três canais tá se eu tenho três canais Imagine que aqui não tem uma circunferência e se você tem uma circunferência em 360 graus dividir ela em três partes vai dar 120 graus como se você fizesse aqui ó em locais onde ontem aqui o exercício então um abertura do anel vai ficar aqui e a outra vai ficar aqui e a volta que já está aqui já na verdade essa já está aqui vou colocar um
anel para cá no outro anel de óleo está nessa abertura nosso anel raspador vou colocar virado para cá e o anel de compressão da de cá pirata Maluco na última posição e E aí nós estamos aqui o anel raspador e vai entrar aqui certo o anel de compressão por último aqui lá vamos lá já tem um cobertura nesse sentido começar com outro aqui ó como você vai colocar ele muito cuidado para não quebrar a caixa ele aqui ó e o meio ambiente a vontade dele certo lá por aqui abriu grande vai girando ele se não
corre risco de quebrar a e agora sentir uma pequena abertura azul para ele encaixar aqui eu acho que agora está aqui ó no próximo vou encaixar do lado de cá na moto e apago ele tá acho aqui é mas só ir lá e ela E aí e depois você pode acertar então tenho de ir lá para cá o anel de óleo quando o raspador está nessa posição o anel de compressão está nessa função a montar o nosso estão com seus anéis de compressão as fator anel de ouro vamos começar a montar um negócio compressor aqui

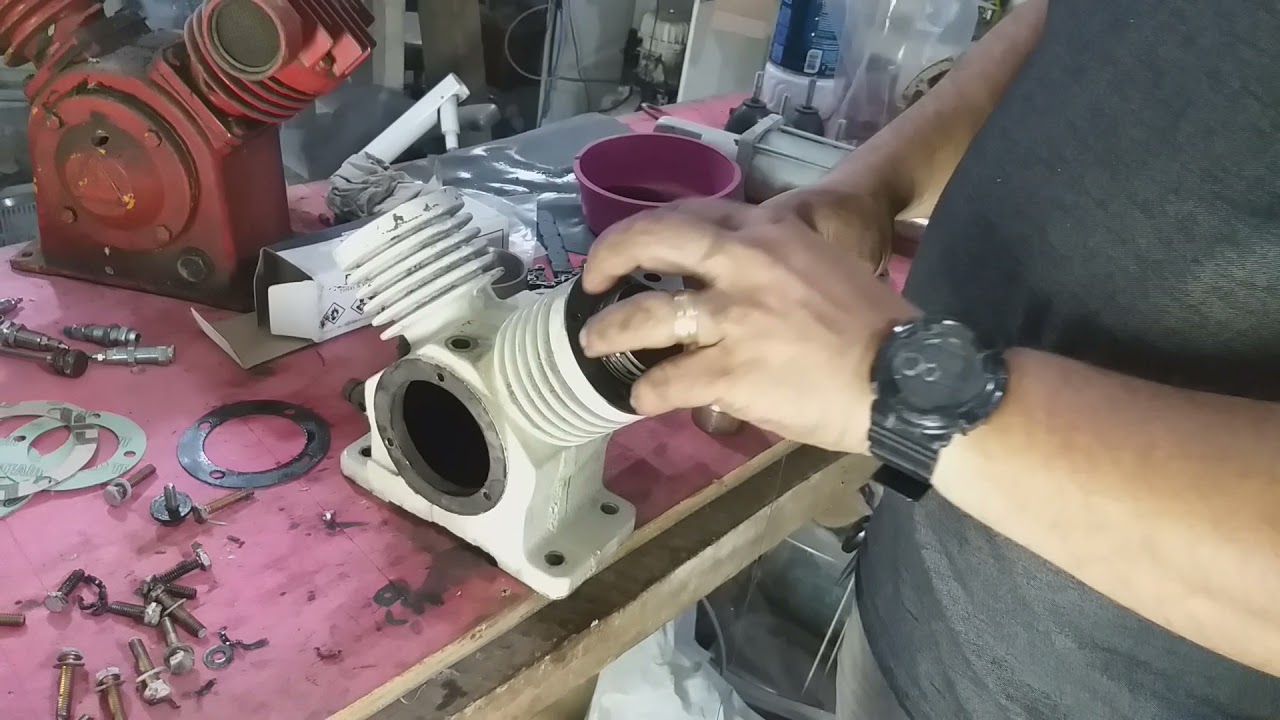

Bom primeiramente vamos passar uma camada fina camada de óleo aí assim que eu tivesse colocado eu moro complemento dela na mão e agora já passe uma fina camada de óleo vou encaixar lembro aqui bastante cuidado que aqui é muito justo existe ferramentas que eu abraço aqui encaixo depois tiro a minha filha como eu não tenho eu vou colocar aqui cuidado vou fechar aqui eu tenho uma nação que Vai facilitar Nossa achei a primeira vou fechar segunda E aí para mim que fica mais fácil o montado aqui ó meu lápis agora aqui vou encaixar aqui ó
é porém antes de encaixar aqui estamos colocar uma junto mas a gente já está pronta aqui ó ó e aqui ó e agora vou parafusar o travar o estator aqui no corpo do compressor e e não esquecer de apertar tá suavemente um lado cada vez até a bem acabado depois dela ter final E aí e não esquecer também de ficar atento com a marcação do lado para que você não vem montar está todo lado errado e aqui tá montado estátua trabalho agora nós vamos é uma tá aqui ó a nossa tampa aqui aonde tem a
paletinha sempre tomar cuidado espessionar só com a letra está realmente tentando aqui esse artista coentro que a hora que faz assim que são a tendência dela fazer isso ela tem que voltar né não é que você não ter compressão no seu compressor quando vai aumentar aqui Claro que tem uma gente primeiro bom vamos colocar junto ó E aí E aí E aí E aí E aí vamos parafusar e lembrando sempre apertar Cruzado E aí Oi e aí está a caminhada na montagem da sua parte agora nós vamos fechar essa tampa aqui e depois fazendo um
teste não presta que vão dizer assim né a gente ver como que estar mandamento eu não vou fechar o fogo depois colocamos lá e agora está todo montado né claro que na foto coloca o óleo a Vamos fazer um teste aqui vou dar na mão já tá correndo sentir eu fiz um teste sem aqueles pão ó e você vem aqui tá chegando um teste Inicial quando ele não faz isso ele não estava fazendo como nós e segundo família ó bom então a princípio arremessado agora nós vamos colocar óleo de montagem máquina e fazer o teste
com ele não funciona mesmo tá não vou prometer para vocês ele funcionando que eu estou ainda fazendo a instalação dele elétrica mas a parte dele física mas estamos pago e vou ficar devendo vocês de repente a princípio o funcionamento dele mesmo hein Agora é só colocar óleo e fazer a montagem no local bom então pessoal Essa foi a nossa vídeo aula de hoje espero que vocês tenham gostado que vocês tenham curtido não consegui demonstrar para vocês o funcionamento dele pois ainda falta a instalação elétrica quando tiver essa oportunidade estarei aqui demonstrando no canal para você
beleza então se você gostou não se esqueça Vai lá se inscreva no canal deixe o seu like deixe também o seu comentário é muito bem-vindo para o crescimento do canal beleza aguardo vocês nossos próximo vídeo fique com Deus
