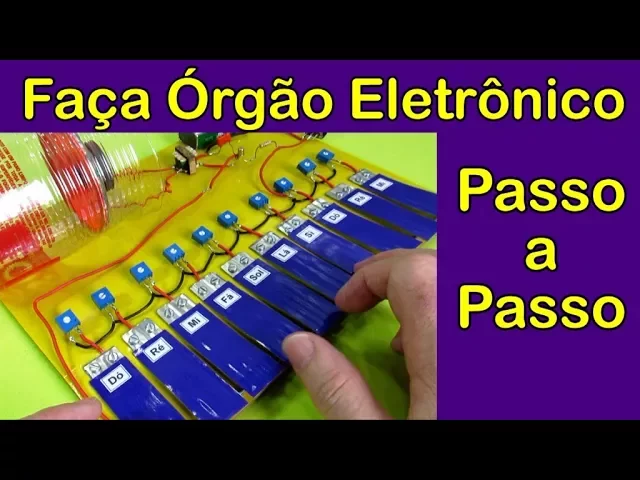

olá pessoal estamos de volta e como dissemos no vídeo anterior aqui está o órgão eletrônico que nós fizemos com o oscilador de áudio mostrado no outro vídeo e que se você ainda não viu nós recomendamos pois é um circuito muito simples com pouquíssimos componentes e muito fácil de ser construído vale a pena conferir por isso deixaremos um link na descrição desse vídeo e também logo aí acima e tem um detalhe esse aparelhinho apesar de muito simples ele toca de verdade ea prova disso aqui está pra você que tem sido um perda do amigo de fé
e irmão camarada [Música] pois é e nós queremos que você também consiga fazer o seu instrumento e a partir de agora nós mostraremos todos os materiais e os detalhes de sua construção nós precisaremos de uma base de madeira de 27 centímetros de comprimento e 20 centímetros de largura então 27 cm de comprimento e 20 centímetros de largura precisaremos também de dez chapas metálicas medindo 7 centímetros de comprimento e 2 centímetros de largura essas chapas poderão ser feitas com latas de leite como essas veja aqui nós temos a tesoura para mostrar como fazer as chapas metálicas
aqui nós já medimos ok fizemos uns riscos aqui das medidas de acordo com o que nós anunciamos agora pouco e vamos fazer aqui os primeiros cortes muito cuidado porque essas chapas metálicas são bastante anuladas né e então se não tiver cuidado você poderá se cortar as chapas metálicas depois de cortadas ficam muito afiadas todas as laterais da lâmina ou da chapa deverão passar todos os lados e ela não fique tão fofo a fiar precisaremos de 20 parafusos de um centímetro um centímetro assim e também de 1030 potes de 100k os parafusos servirão para prendê los
as chapas metálicas na madeira o transporte vai servir pra nós fazemos a afinação de cada uma das teclas agora vamos para uma observação importante aqui nós temos dois tipos de pacotes todos os dois de 100k então quando você for comprar ele vai mostrar que esse ou e se nós usamos aqui em nosso teclado usamos esse onde os terminais ficam pra lateral diferente desse que os terminais ficam lá embaixo aqui está a madeira com a marcação onde vão ficar as 10 teclas agora nós mostraremos como prender as chapas metálicas são as teclas na madeira aqui nós
já usamos um martelo para aprender e se prego aqui na madeira e esse outro prédio também aqui na madeira agora vamos retirar os pregos e vamos colocar os dois parafusos aqui nós já colocamos o parafuso e vamos prendê lo e assim deverá ser feito com todas as teclas e nós precisaremos também de um raio de bicicleta é que deverá ficar preso aqui embaixo das teclas aqui ó fizemos dois furos essa a braçadeira de plástico vai prender o raio é tanto na cidade quanto nessa outra extremidade aqui também usaremos outra a braçadeira para deixar aqui as
duas extremidades do raio presos na madeira aqui nós já colocamos a braçadeira agora não só puxá-la para que fique bem firme aqui a outra eternidade para que o teclado fique com aparência bem legal é interessante você pinta a madeira ou faça como nós fizemos uns anos aqui um adesivo para revestir a madeira observe que todas as teclas também foram adesivados agora nós vamos mostrar como fazer as ligações nos transportes observe o primeiro trem pote ele tem três terminais o terminal do meio com esse aqui da ponte eles são ligados entre si e daqui liga né
na primeira chapa metálica veja como é muito simples os dois terminais estão ligados nesse fio vermelho então agora ele essa ponta desencapada vai pra baixo dada a tecla ea gente agora parafuso para que o fio desencapado fácil o contato elétrico com a tecla e assim você vai fazer com todos os dois primeiros terminais dos tripulantes só esse liga dance ea chapeuzinho vai ser presa no rio o primeiro terminal se liga o terminal do mês e dizem k por fio e prende embaixo da tecla e aqui como você está observando também fácil de entender esse último
terminal do trem pote ele se liga ao último terminal desse outro pote a mesma coisa acontece com esse outro né último terminal se liga ao time daqui ao último daqui até o último terminal da nutrin pode tanto que a tecla dó essas ligações se repetem até o último 31 out agora nós vamos mostrar como fazer as ligações do oscilador ao teclado aqueles dois fios que nós usamos no vídeo anterior que era as pontas de prova de teste que nós ligamos um potenciômetro não era essa a ponta e outra é essa aqui então essa ponta aqui
ela vai ser ligada lá no raio é que ficou debaixo das teclas veja aquele filme que nós dissemos que se liga ao raio de bicicleta está aqui esse outro fio aqui que sai do receptor ele se liga qualquer um desses terceiro terminal em qualquer parte do fio preto qualquer uma parte do fio preto que ele se ligar vai funcionar e aqui do positivo da bateria esse fio aqui nós colocamos um interruptor então quando pressionados é que então tô o teclado já está funcionando se ligarmos teclado para agora nós vamos para um detalhe muito importante que
é a afinação desse instrumento quando você ligar todos os tripulantes podem ser opção certeza eles vão ficar todos os desafinados observa essa tecla não sabes o que estás aí um som bem grave essa aqui o povo grave também irrita um pouco mais aguda então nós precisamos fazer a afinação nós vamos precisar afinar e como faz isso você vai pegar uma chave de fenda vai colocar dentro que na fenda do trem pode pressiona e vai procurar a nota neco que dó dó então tal é o dói é o mim e está desafinado então ó e assim
você fará a afinação de todas as teclas e aqui nós vamos também para um detalhe muito importante como você está observando o alto-falante está dentro de um vasilhame de plástico aqui está o restante desse mazzilli ano cortamos aqui essa parte e aqui o fundo e deixamos ele aqui nessa parte central pra que serve isso é porque o outro falando dessa maneira ele fica com acústica muito melhor só para você perceber a diferença aqui nós vamos tocar nas teclas faz sol o várias vezes agora nós retiramos o alto falante e vamos pressionar as teclas faz sol
o só ficou bem mais desagradável né [Música] e é isso pessoal dessa forma nós finalizamos o tecladinho agora é com você é só treinar algumas músicas e mostrar todo o seu talento aos amigos e familiares que com certeza ficaram muito orgulhosos de você muito obrigado e não esqueça de se inscrever em nosso canal seu apoio é muito importante para o crescimento desse trabalho um grande abraço [Música]
