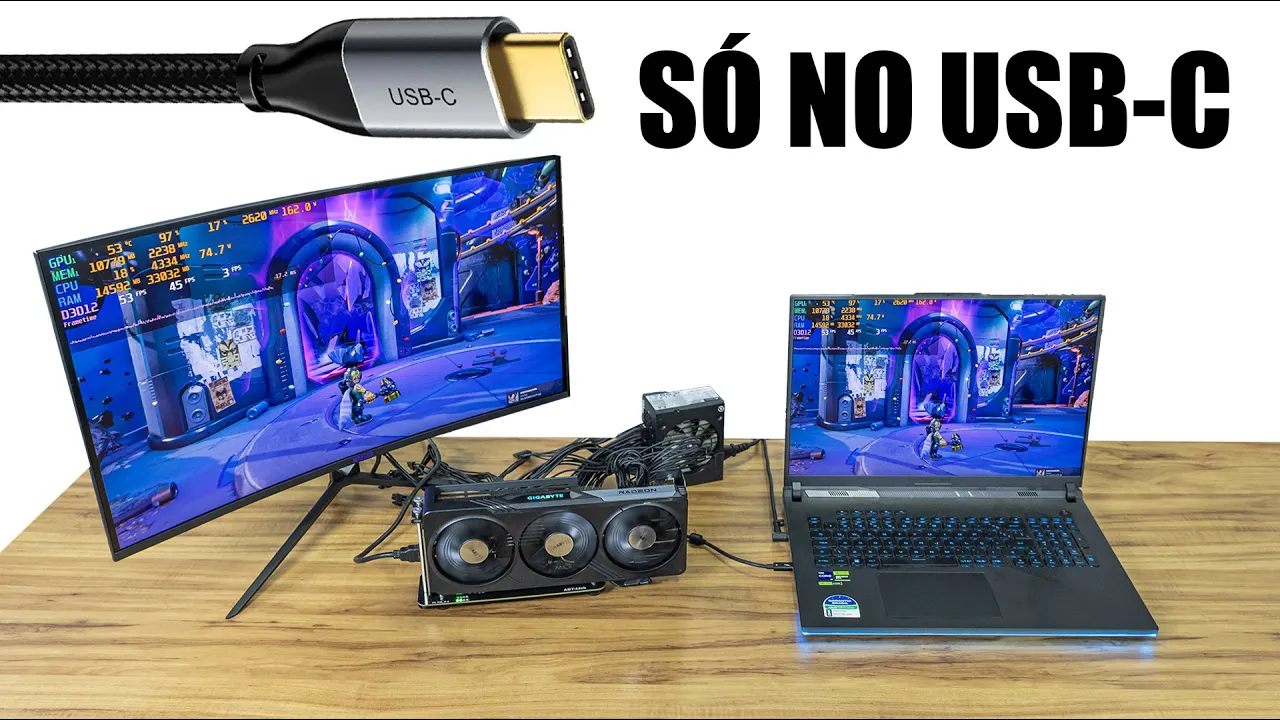

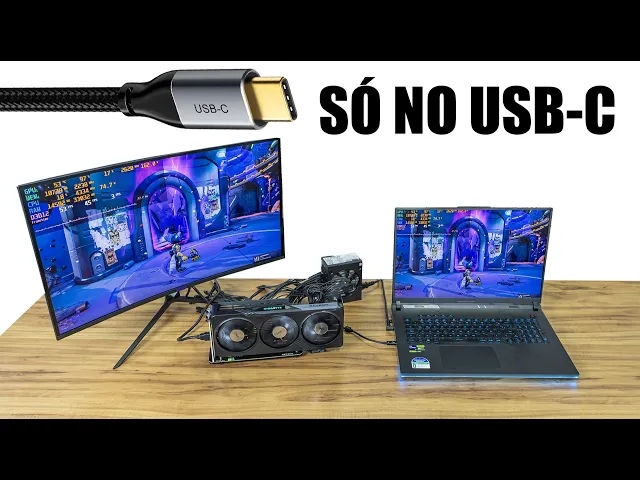

Fala galera T beleza amigão falando aqui galera nesse vídeo de hoje a gente vai ver mais uma vez como fazer egpu instalar uma placa de vídeo externa nos nossos notebooks e vou est fazendo isso no vídeo de hoje conectando essa placa de vídeo aqui com o cabo usbc no meu notebook e vou instalar essa GPU externa aqui que é uma RX 7700 XT no meu notebook Gamer num método que é relativamente mais fácil do que fazer a anos atrás Então é isso que a gente vai ver no vídeo de hoje se gostar já sabe deixa o like se inscreve no canal se junta a nossa turma MW informática e é isso aí vamos [Música] lá muito bem galera início de tudo é o seguinte já falei toda vez que eu falo faço vídeo de GPU falo esse conteúdo aqui é o primeiro vídeo que saiu no canal foi o primeiro conteúdo que eu fiz e produzi aqui nesse canal no YouTube que demais e nisso aí já se passou 7 anos o negócio mudou de lá para cá Antigamente eu já posso falar antigamente cara olha aí é antigamente era mais chatinho de fazer isso a gente tinha nos notebooks da época aquela conexão mini Pci Express nos notebooks que era geralmente o conector que a gente tinha as placas de wireless as placas wi-fi nos notebooks E aí a gente teria que fazer uma troca de tirar essa essa placa wi-fi colocar o adaptador de GPU que era desse modelo aqui que vocês estão vendo nessa foto aí esse adaptador de GPU tinha lá o a conexão mini PC Express que daí colocava dentro do nosso notebook né tem que tinha que abrir a tampa na parte de baixo colocar lá e ainda corria o risco dependendo do modelo de notebook corria o risco do notebook não reconhecer a placa mãe e o sistema não reconhecer a GPU porque muitos fabricantes eles tinham a chamada e tem ainda na verdade a chamada White list uma lista de dispositivos por exemplo pro slot mini PC Express o notebook da Dell a Dell tem uma lista de fabricantes de várias várias placas de rede várias placas wireless que esse notebook ele reconhece Ah Se for esse modelo aqui de hardware que tá conectado nessa porta mini PC Express aqui tá OK Tá certo aí podemos iniciar aí pode reconhecer o hardware mas como a GPU não tava cadastrada nesse conector mini PC Express não era um hardware conhecido então o sistema nem reconhecia E aí tu comprava Às vezes o adaptador GPU todas as coisas e não funcionava no teu Notebook era um risco que se corria e a vontade de chorar é inevitável Inclusive tem o software e tem o site egpu. io iio e a gente usava antigamente um software uma espécie de BS que lá a gente mudava algumas configurações de inicialização do notebook tinha que fazer um monte de maracutaia para daí talvez burlar passar essa White list Era um negócio mais chato hoje em dia a gente já tem o quê o slot m2 com protocolo nvme e com pistas PC Express e a gente tem esse conector aqui hoje em dia que deixou um negócio muito mais fácil esse adaptador ADT link r3g é o modelo que eu tenho aqui é o quê é basicamente um slot PCX PR x16 ele converte para um cabo na ponta do cabo a gente tem como se fosse um SSD nvme o conector m2 ele não é um SSD ele só usa as pistas a comunicação Pci Express que esse slot aqui usa então a gente pega ISO aí conecta GPU lá no notebook tira o SSD se precisar conecta isso aqui e é muito mais fácil para reconhecer a placa de vídeo por quê Porque usa PC Express galera e o PC Express ele não tem limitações de que tipo de dispositivo a gente pode conectar ele é PC Express simples assim o slot é PC Express se o dispositivo usa a comunicação PC Express pronto acabou vai comunicar claro que instalando os determinados drivers então é instalar o driver de vídeo da GPU e reconhece São raros os casos em que não funciona com isso aqui cara é muito melhor é muito Mel melhor galera muito melhor muito mais fácil o chato hoje em dia ainda é ter que abrir a tampa do Notebook para enfiar o negócio ali só que aí que vem um outro jeito de poder fazer isso usando o cabo usbc e usando a tecnologia thunderbolt que é o qu a gente tem no mercado hoje em dia esses adaptadores aqui esses cases externos de SSD que é o qu eu compro um SSD nvme eu boto o SSD nvme aqui dentro desse Case externo e ligo ele no cabo SBC no meu notebook e aí eu tenho um SSD externo portátil que tem alta velocidade porque usa cabo thunderb 4 ou thunderbolt 3 a capacidade de transmissão aqui é de 40 GB por segundo é bem rápido e sabe por que que é legal isso aqui porque o thunderbolt ele também comunica com o PCI Express só que numa porta USB vocês já pegaram a ideia do por é legal isso aqui galera a gente vai continuar tendo esse PC Express aqui ó dessa bitola aqui que vai na placa mãe do PC a gente vai continuar trabalhando com essa comunicação transformando ela numa porta USB num cabo USB por isso que é muito mais prático fazer isso vai ser a mesma coisa que eu fizer isso aqui aqui ó pá só que no cabo e claro um ponto importante a considerar tá para isso tudo funcionar tem que ter um adaptador um Case stand de SSD compatível com thunderbolt e principalmente o notebook ele tem que ter uma porta usbc que é uma porta thunderbolt também não adianta ser uma porta usbc 3. 2 Geração 2 X2 tem que ser uma porta usbc compatível que trabalha em thunderbolt que usa essa tecnologia senão não vai funcionar enfim galera expliquei como é que é a história vamos meter mão na massa vamos fazer isso aqui funcionar Então tá aí gala esse meu notebook aqui ó é um hog strix Scar 18 tá baita notebook Zão e aqui Inclusive tem uma rtx 490 cara aqui nesse vídeo de hoje de fazer o egpu vai ficar até meio que estranho tá eu no momento não tô com uma placa de vídeo externa com tanta potência mais do que essa 4090 mobile aqui então em termos de desempenho meio que para mim não vai mudar muita coisa com a GPU dedicada que tem aqui dentro já desse notebook que é a externa que eu tenho o que eu tenho na mão para usar hoje é essa RX 7700 XT que é uma baita placa mas fica meio que elas por elas quase esse chip aqui do notebook e essa GPU aqui só que de qualquer forma vai servir pra gente ver aqui vai ilustrar muito bem o processo de instalação e configuração e até vai ser legal para ver porque aqui eu tenho um chip NVIDIA e a gente vai colocar um chip AMD do lado de fora então pode até ter aquele conflito de drivers né Mas vamos lá esse notebook aqui ó ele tem duas portas usbc aqui na lateral e uma delas vocês podem ver que tem um raiozinho aqui do lado tá que é do thunderbolt 4 a outra porta tem um outro um outro simbolozinho que é de um um raio que é o Power delivery e um D que é display port Então essa essa usbc aqui ela também é display port é uma saída de vídeo né ou seja se eu usar essa aqui para fazer o o processo não vai rolar eu tenho que usar essa aqui que é thunderbolt exclusiva thunderbolt então o notebook por enquanto vai ficar de canto tá e a gente vai preparar todo o sistema antes aqui então vamos pegar inicialmente o conversor principal que vai começar a pegar o PC Express da GPU tá aí aqui É como se eu fosse tá encaixando na placa mãe de um pc de mesa muito bem depois disso aqui a gente vai ter também a parte de alimentação né Eu preciso de uma fonte de alimentação para alimentar essa GPU aqui eu vou est usando essa esse modelo SF 750 da cors tá é uma fontezinha sfx Olha só o tamanho da da a fonte galera olha só o tamanho da fonte em relação a placa de vídeo Imagina aqui a gente tem 750 wat de potência e essa fonte ainda tem c80 Plus platino bicho meu isso aqui é um canhãozinho desse tamanho aqui ó loucura isso aqui mesmo PR não ficar aquele trambolhão ass da mesa apesar de ter um monte de cabo né eu vou usar essa aqui tá até vendem bastante no no AliExpress uns cases de egpu que já tem isso aqui essa placa aqui e um um case de alumínio mini cabin tezinho com o espaço do lado para botar a fonte de alimentação e botar a placa de vídeo e aí tu fecha aquilo ali e fica visualmente mais bonito para deixar na mesa né eu aqui vai ficar tudo à vista tudo amostra mas não quer dizer que que eu tenho que fazer aqui conectar cabo 24 pinos lá queria na placa mãe para alimentar esse PC Express aqui e tem que colocar mais um cabo de alimentação do processador esse aqui um quatro pinos tá um ATX 12 V aí depois disso eu posso colocar os dois cabos oito pinos aqui da GPU de modo normal direto da fonte Tá feito isso deixar o negócio assim tá a alimentação já tá pronta agora a gente vai passar uma das peças mais importantes que é esse adaptador aqui thunderbolt né D m2 nvme SSD enclosure uau tem até fã aqui PR refrigerar o bicho de match foi profissional isso ali e lembrando tem que ter compatibilidade de thunderb senão não vai dar certo eu peguei esse modelo dessa ac ac não né acasis tempos atrás a gente já tinha feito um vídeo no canal sobre isso também do GPU via cabo USB só que eu tinha usado um da marca Orico um outro adaptador Desse tipo aí só que Orico mas era thunderb também então vamos lá esses carinhas aqui galera esses adaptadores externos thunderbolt fácil eles custam na casa de 800 R 900 e o outro adaptador que a gente já usa aqui né de Pci Express ele já custa R 200 e poucos reais com as taxas do Aliexpress agora vai custarão dos R 400 fácil além da de investir comprar uma fonte vai ter que gastar mais um valor considerável só nesse adaptador nvme aqui é externo Então mas realmente é bem Custoso né não tem muito não tem muitos desses adaptadores aqui com suporte para thunderbolt que são mais em conta tá então vamos lá ó abrindo o bicho aqui olha ali o slot para colocar o SSD nvme P menos a construção todo ele é alumínio metal aqui tem o fã ali também para refrigerar deixar o SSD e todo o sistema frio e mais o Cabinho USB USB thunderbolt 4 usbc tradicional esse cara que a gente vai usar ali então a gente vai pegar o Cabinho lá o adaptador m2 do nosso que já tá lá na GPU e vai conectar na porta m2 do nosso Case stern ó puxando mais para perto aqui pra gente dar uma olhadinha aí pega e encaixa e já fixa ele tá aí galera pronto ó fica assim ah se fosse um SSD instalado aqui a gente ia fechar ele linha ficar bonitinho Fechado Como é o cabo que fica para fora aí eu não vou conseguir estar fechando né Isso é o o dom da gambiarra Outro ponto aqui que é meio chato né é que o cabo usbc ele fica meio contra né é a porta usbc ela tá do mesmo lado que vem o cabo ó Ah então fica meio chato eu achei né Se fosse a porta usbc aqui na na frente aí ia continuar o mesmo fluxo né Eu acho que seria melhor mas enfim é o que tem e tá aí sistema ligado Tudo conectado ligação direta lá pro notebook sem precisar mexer sem precisar abrir nada do notebook tá aí ó Prontinho agora vou pegar aqui conectar o cabo de força na fonte energia o carregador do notebook paraar também a 100% de carga e já vamos ligar Pium aí ó ligou o notebook RGB da GPU também já ligou na mesma hora já inicializou já tem toda a ligação lógica ó os fãs já começaram a rodopiar não preciso mexer nada nisso aí então tá aí galera sistema ligado GPU ligada fo lá o RGB dela tá ali tá na mão já bonito e olha só eu vou abrir aqui o gerenciador de disposit ativos pra gente ver como que tá reconhecendo a placa tá vamos ver aqui ó adaptadores de vídeo AMD Raiden rx7 XT junto com a rtx 3090 que tem aqui versão mobile de laptop e a então o TR de Graphics ainda né que é a GPU integrada aqui do processador Então o negócio foi fácil foi simples eu sinceramente eu nem instalei os drivers ainda eu liguei o notebook aqui rodou alguns minutinhos com ele aberto e o Windows mesmo já fez o download e já procurou os drivers e já colocou Se eu olhar aqui embaixo ó na barra de tarefas a gente vai ver que tem aquele AMD x Connect technology Olha só aplicativos em execução na placa de vídeo externa AMD radian mdx já tá aqui pronto mesmo assim ainda vou instalar os drivers da MD tá porque sei lá é mania por exemplo ó se eu pego com o botão direito aqui aparece só o controle da nvde painel de controle da nvde aqui na na barra de travas Eu também não tenho o AMD Radi and relive aqui né então já tenho aqui eu fiz o download dos drivers para essa GPU que é a rx77 XT Adrenaline versão 24 7.
1 e é isso colectar informações no thank you e vai instalando mas a princípio tudo certo fato curioso vamos ver o seguinte aqui ó rtx 4090 mobile specs isso aqui que nem eu falei para vocês galera que são as especificações dessa rtx 4090 de laptop ó uma placona ela é praticamente uma configuração de rtx 4080 de desktop enfim se olhar aqui na performance relativa essa GPU externa que eu tô colocando tá aqui em cima ó com 83% de performance dessa rtx 490 Ou seja eu vou usar essa placa externa mas eu vou ter um rendimento inferior Mas como eu falei a gente tá vendo como é que instalar ó os drivers já instalaram tá pedindo para reiniciar deixa reiniciar isso aqui no vídeo passado que a gente viu Esses dias também eu tinha colocado uma GPU externa naquele notebook Positivo o visan R15 até falei sobre isso essa questão de instalar GPU de fazer GPU Pode fazer bastante sentido Principalmente quando o cara compra o notebook Gamer que tem uma boa GPU né Ah tu comprou esse ano Tu comprou o notebook Gamer tem um i7 tem lá uma rtx sei lá 3. 060 e é uma boa especificação roda tudo hoje só que vai passando o tempo vai passando os anos os jogos começam a ficar mais pesados historicamente a gente vê que os processadores eles têm um tempo de vida útil maior do que a GPU tanto é que a gente tá usando Zion kit Zion da China que é processador lá de 2003 2014 e rende muito hoje GPU já não é assim a história GPU de 2013 sofre bem mais para rodar jogo hoje ou seja o cara compra o notebook Gamer que tem um processador integrado bom e ele serve para muita coisa ainda só que a GPU dedicada que tá aqui ela começa a ficar mais fraca fazer isso aqui ó para essa condição para esse tipo de notebook Pode fazer bastante sentido no caso desses notebooks gamers assim né É verdade enfim fechando parênteses Olha só agora galera Reiniciou o notebook Tô aqui com GPU Z mostrando a GPU dedicada do notebook mas também agora a gente tem uma opção a mais tã olha aí ó Nossa 7700 XT reconhecida aqui todas as informações vamos pegar aqui e fazer o render test ó aqui a gente já consegue ver olha só uma placa de vídeo ela funciona em PC Express x16 geração 4. 0 Né desde o adaptador que tá plugado a GPU passa pro nosso Case externo de SSD thunderbolt e entra no cabo usbc ele é convertido para pcxpress X4 geração 3.
0 então aqui obviamente a gente vai ter sim uma perda de capacidade de transferência de informação mas todos os sensores da GPU tudo aqui funciona normal É como se realmente fosse instalar plugar a placa num PC de mesa lá no slot PC Express isso é muito legal e aí eu posso usar tanto vídeo interno para rodar o jogo com essa placa aqui como também poderia ligar o monitor externo ligar o monitor a saída de vídeo dessa GPU externa aqui e usar ele né A gente iria obter mais performance usando o monitor externo usando aqui a saída de vídeo dessa placa porque aí a gente não tem a perda de chegar a informação do que que a GPU precisa renderizar e gerar de quadros e essa informação aqui ter que voltar de novo pro notebook e passar pro vídeo interno a gente sempre tem mais desempenho colocando no vídeo externo a GPU aqui então como a gente vai fazer para usar essa GPU externa aqui galera a gente vai nas configurações de exibição do Windows o botão direito na área de trabalho e depois em configurações de de elementos gráficos nessa opção aqui e aqui a gente vai ter as opções de chip gráficos ó como tá mostrando agora e deixar que o Windows decida e ele já tá pré marcado para usar RX 7700 XT eu vou mudar aqui e vou deixar fixo para usar de fato a RX 7700 XT então Marco isso aqui e o Windows vai usar para qualquer aplicação gráfica 3D ele vai fazer o uso dessa GPU externa que a gente colocou vai desconsiderar a minha rtx 4090 que tem aqui nesse notebook e aí é isso aí galera testando aqui um game eu tô com Ratchet clank esse último que saiu há tempos atrás joguinho bem legal e é um joguinho pesadinho se colocar no o gráfico muito alto É um jogo bonito e pesadinho pesadinho Olha bem e olha só como é que tá rodando Isso aqui ó com RX 70000 XT Vocês conseguem ver aqui o meu FPS tá batendo 30 28 Não tá nada bom isso aqui dá para ver que a gente tem uma limitação aqui de comunicação isso usando víde interno né a GPU tá em 88% de uso 98% de uso e eu coloquei o jogo em Full HD então assim não é para ter esse FPS aqui cara tá tá estranho bem estranho esse notebook tem 1 14900 HX Então nem a pauco isso aqui é para est certo mas vamos pegar e fazer o seguinte agora com o vídeo externo ligado aqui um cabo HDMI ligado na GPU olha como é que tá a coisa agora galera muito melhor né galera tá pegando 60 FPS ó frame time ali ó tem suas ondinhas ali mas tá muito melhor do que aquele negócio que tava temporizado né um do lado do outro ó percentagem de uso da GPU agora subiu muito mais 97% de uso e o fps já tá bem melhor configuração gráfica é a mesma de antes e olha aí pô melhorou muito mais cara 500 vezes menores que né tá aí ó esse é o tal do GPU Ness Futuramente eu quero ah essa rtx 4090 aqui não tá mais servindo o que vai demorar muito tempo para acontecer né o in9 que tem aqui eu acredito que tempo de vida útil dele vai ser maior do que a GPU dedicada que tem nele então eu posso simplesmente comprar uma outra placa de vídeo mais topo de linha lá no futuro Sei lá uma rtx 6.
