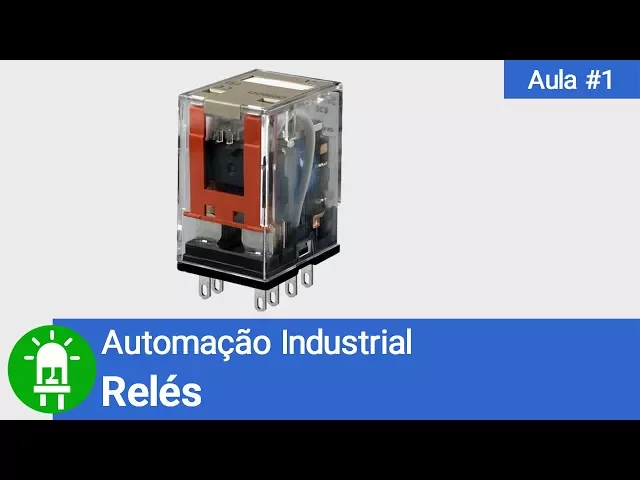

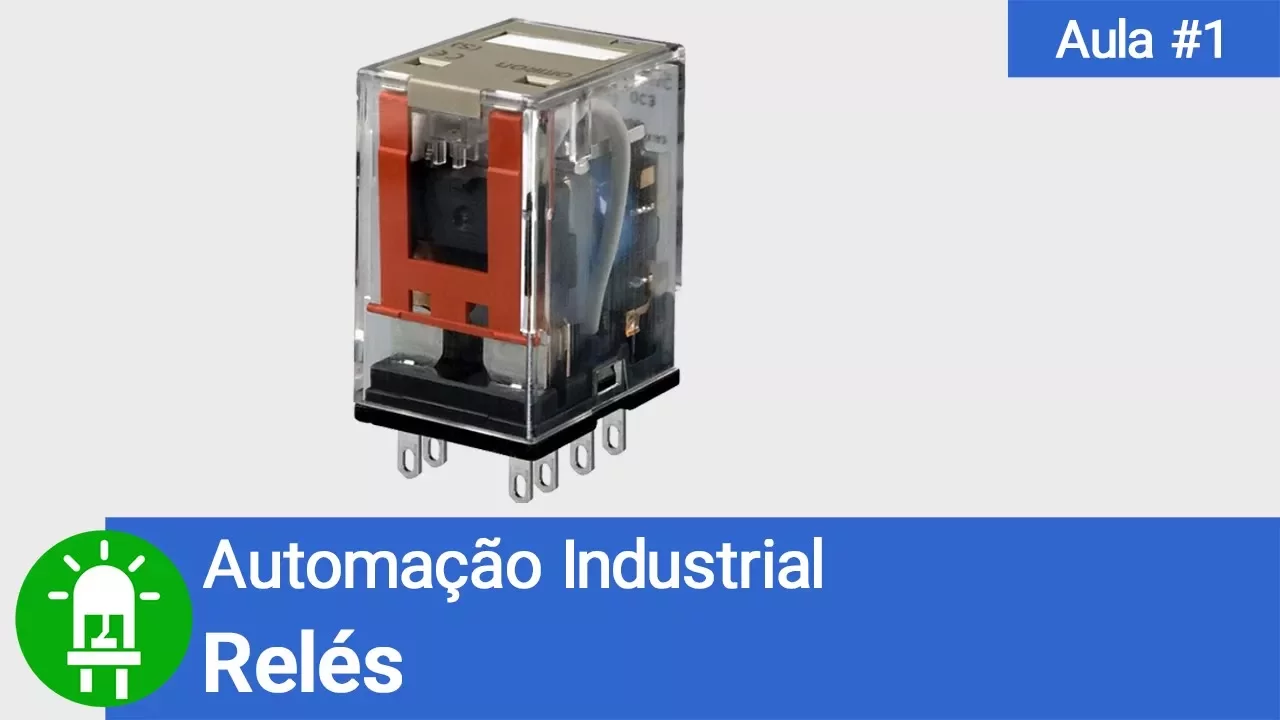

lá eu sou flávio e esta é a primeira aula de automação industrial hoje nós vamos falar sobre relê e olha teremos aqui o mal do trajano com anos de experiência na automação industrial explicando para vocês sobre ele foi com o relé que tudo começou a ser automatizado nas fábricas e mesmo com a evolução hoje o conceito do relé segue presente por isso esse vídeo aqui olha tá muito caprichado vem com a gente [Música] o pessoal o princípio do relé nada mais é do que uma chave de contato um contato que liga ou desliga um circuito
para você entender o que é um circuito tem um link em cima de um vídeo que a gente colocou falando sobre um circuito eletrônico circuito elétrico a então assisti lá para você entender o que é esse circuito mas o relé nada mais é do que uma chave que liga ou desliga esse circuito e olha grande diferença de uma chave comum olha tenho aqui um botão decide ligar ou desligar uma lâmpada está só na grande diferença entre um relé é que aqui eu tenho o acionamento ligar ou desligar de forma manual já que não aqui vai
ser um contato eletrônico que a gente vai fazer para que ele ligou disse lhe então lá dentro existe uma bobina que nada mais é do que um enrolado de fios que quando a gente jogar energia nessa bobina ela vai se tornar um ímã ela vem criar ali um efeito eletromagnético igual a um ímã e esse ima ligado quando a gente ligar aqui a bobina vai fazer com que o contato aqui do relé league ou desligue agora existem dois tipos de contato sem nó somente nos relês então a gente tem aquele contato chamado de normalmente aberto
que o que esse normalmente aberto ou seja se o relé tiver a sua bobina desligada como ele está aqui não tem nada ligado meio esse contato está aberto ou seja está desligado agora existe um outro tipo de contato que eu normalmente fechado nessa mesma situação não tem nada ligado então o contato aqui está fechado e quando eu energia a gente inverte a situação do contato então aquele contato chamado normalmente aberto sem energizar a bobina ele está aberto quando o energie da bobina ele fecha ele liga e o contato normalmente fechado quando eu não tenho nada
ligado à bobina ele está fechado assim que eu ligo a bobina energizado ela e lhe abre ele inverte então são esses dois conceitos normalmente aberto normalmente fechado você vai encontrar por aí as nomenclaturas cna e nf-e normalmente aberto normalmente fechado ou em inglês nome cloud e nani ou perde é o nc de normalmente fechado nome de cloud e o nome l open zn o de normalmente normalmente aberto tá bom então é isso vamos agora lá com o maior trajeto que ele vai explicar tudo aqui sobre o relé então aqui gente nós vamos começar a falar
do relé eletromecânico né porque o nosso objetivo é trabalhar em cima da programação ladder né dos controladores lógicos programáveis mas eu considero o eletromecânico a unidade básica dessa dessa linguagem porque tudo partiu justamente da linguagem de contato feitas na época em que não existiu série b quando se utilizavam os painéis de réis eletromecânicos vocês podem observar aqui as características o cimo da bobina do relé os 24 volts é o contato tinho de 3 amperes 250 volts que o arco voltaico máximo você pode ter é enfim e você tem aqui os contatos dele aqui embaixo esse
grupo nós temos quatro contatos sendo que cada contato é um comum nf-e online a esse conjunto aqui hoje nfn a quatro vezes ou uma duas três quatro vezes e esses dois terminais são os terminais da bobina saber como é que ia por dentro tem como tirar essa capinha aqui ó e aí a gente olhar e os contatos observar fisicamente aqui como esse só que na hora do retorno do dono é importante observar na hora eu vou procurar essa fonte observa o movimento aqui dá para observar o movimento puxando um núcleo dentro ea moda fazendo retorno
abrindo todos os msf todos os geniais certo esses quatro vôos que eu estou colocando na bobina no controlador lógico programável né e cinco vôos um pouco menos de 5 road energizando o endereço de memória o conteúdo da memória pode ser 5 volts ou menos de acordo com 10 gols só que há memória a ala ligada à memória nós temos uma quantidade muito maior de contatos nessa grande vontade do cdp com relação à moeda legal obrigado trajano olha pessoal humano trajano ele é lala de treinamento ea ladeira ela especializada em automação industrial lá eles têm cursos
