o revenimento Não entendi então o tratamento térmico que ele é feito imediatamente após a tempera ou mar têmpera para aliviar as tensões internas e devolver até na cidade para martensita então ele melhora do quadro utilidade resistência ao choque e diminuir austenita retida como que feito esse tratamento aqueles gráfico a gente tem a representação da temperar seguida do revenimento ou seja para a gente realizar têmpera austenitizado o nosso aço coloca ali na zona os tenistas faz o resfriamento rápido desformat funcional impeça a difusão do carbono e não toque no cotovelo das curvas de transformação em seguida
a gente eleva a temperatura isso vai depender da composição química do aço só que sempre tem que ser abaixo do zonas temáticas né gente porque senão vocês vão de novo e vai perder todo o tratamento da tempero então a gente leva que você temperatura deixa pelo tempo apropriado dependendo da peça e novamente resfria o que acontece né com quando a gente faz isso esse aquecimento a nossa marten fita ela era uma estrutura tetragonal de corpo centrado porque o ferro ele sofre alotropia então ele muda da estrutura cúbica de face centrada para estrutura cúbica de corpo
centrado quando a gente faz esse resfriamento rápido porém os átomos de carbono Que estrutura cúbica de face centrada consegue dissolver é maior do que na estrutura cúbica de corpo centrado como não tem tempo de o correta difusão pelo resfriamento adicional eles ficam aprisionados e a gente vai ter na temperatura ambiente uma estrutura tetragonal de corpo centrado o que é e quando a gente faz revenimento e leva essa temperatura a gente fornece energia para que esses átomos de carbono consigo difundir e a martensita que era monofásica ela se decompõe em ferrita e cementita e para esse

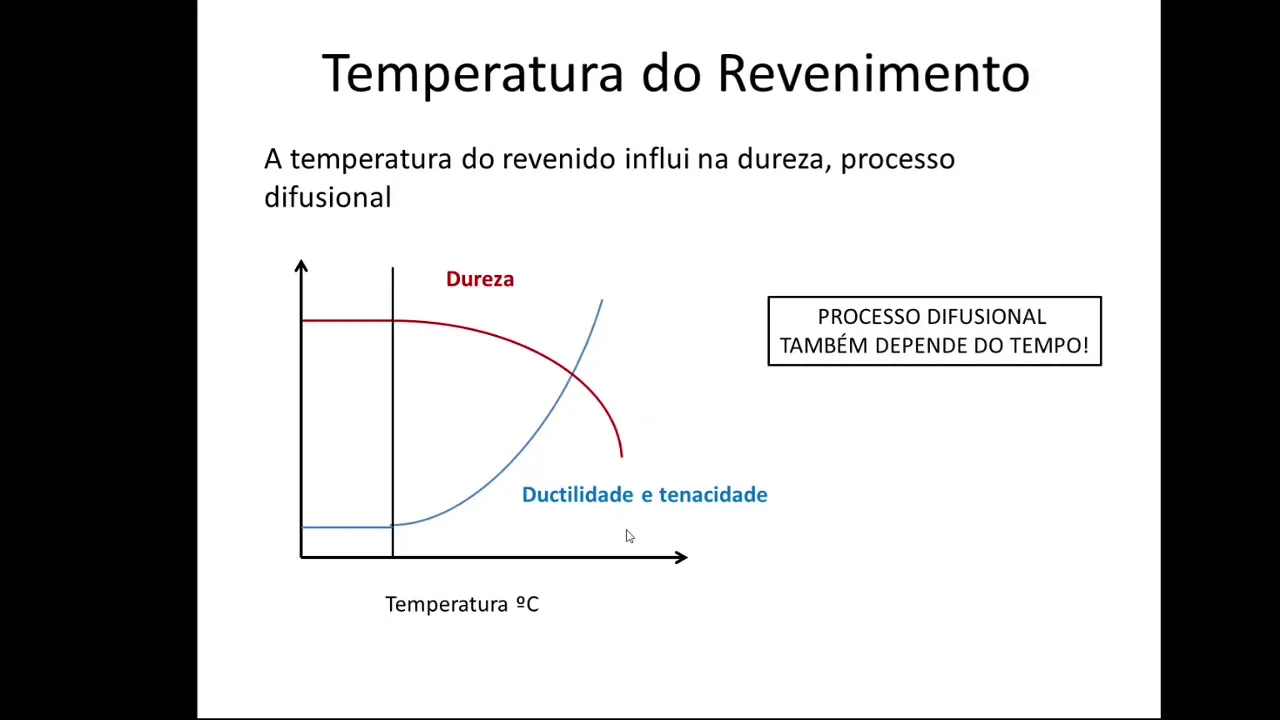

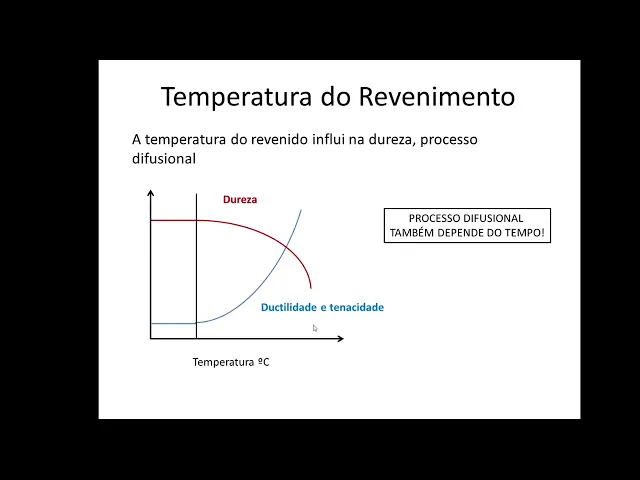

microconstituinte a gente dá o nome de martensita revenida porque né é que a gente faz isso porque vejo a martensita é um microconstituinte extremamente frágil isso a gente não fizer esse tratamento ele vai quebrar trincar em serviço ou trincar após o tratamento tal influência da temperatura de revenimento nas propriedades mecânicas Como falei para vocês depende da composição química dos Aços né É para gente determinar qual é a temperatura que nós vamos fazer esse tratamento térmico porém um requerimento então processo de fusão não seria disfuncional ele depende do tempo e a temperatura quanto maior a temperatura
eu fizer esse meu tratamento mas eu vou ter uma queda natureza essa minha Martens ida e obviamente se cai a dureza eu tenho momento na possibilidade na tenacidade mas quando a gente faz a têmpera quando a gente deseja Martins Lda é porque a gente tem um momento de dureza e resistência mecânica no nosso componente Então você não vai querer reverter esse processo todo fazendo revenimento altas temperaturas em que haja essa queda dessa dureza mesmo recuperando a ductilidade tenacidade porque o objetivo inicial é aumentar a dureza só que eu preciso de uma de um aumento de
dureza uma certa tenacidade do material ou serviço de dormir e tapa e tapa onde a gente se fala o tratamento até aproximadamente 250 graus Celsius aconteça precipitação do carbeto de Ferro o y a gente tem uma perda parcial da Dragon nalidade lembra gente quando a gente coloca o material uma temperatura a gente propicia energia para difusão E aí ou uma estrutura ela tá metaestável é sutura tetragonal já corpo sentado ela existe mas ela não gostaria de existir ela só não se transforma ela só não se decompõe porque não existe energia para isso se você oferece
essa energia através da temperatura a tendência é que o carbono de funda e essa estrutura vai ser rearranjado então né Tá para 2 entre 200 e 300 graus Celsius quando a gente tem austenita retida ela se transforma em bainita muitas vezes a gente não consegue completar o tratamento eu expliquei lá na aula de têmpera que dependendo da composição principalmente com altos teores de carbono ali m&ms do diagrama t a RC ela cai muito então a gente tem austenita retida no final do tratamento E por que que eu não quero austenita retida porque ela pode se
transformar em serviço então vocês austenita retida ela se transforma em serviço ela vai virar uma martensita sem ver ninguém e Vai resultar em regiões trajes no meu componente com a gente não quer ter austenita retida embora a gente sempre tenha algum percentual dela a mãe tava três entre 300 e 350 graus Celsius a gente tem uma substituição dessas cabeças de Ferro Epson pela cementita e a martensita já perde da sua tetragona lidade e não tá quatro acima de 300 graus Celsius a gente tem uma semente esta esterilizada o tratamento é muito semelhante a esterilização e
ele fica uma aparência semelhante a essa a gente vai ter uma semente da em forma de glóbulos e já cai bastante a dureza existem alguns fenômenos que podem acontecer no revenimento por exemplo endurecimento secundário e segundo crescimento secundário eu tô fazendo revenimento mais difusão do carbono Eu vou ter esse carbono vai deixando a estrutura tetragonal de corpo centrado difundindo e se rearranjam em forma de cementita porém dependendo dos me liga se eu tiver fortes formadores de carbonetos como o vanádio e molibdênio titânio Cromo niobium tênis eles tendem a precipitar em algumas temperaturas específicas próximas de
500 graus celcius Então esse endurecimento secundário em geral acontece na etapa 4 onde a gente passa o revenimento para Aços com bastante elementos de liga então fica acontece eles precipitam e formas de outros carbonetos e a gente nossa um pico de dureza secundária a dureza era para tá caindo conforme o aumento da temperatura e de repente eu tenho precipitação de outros carbonetos e aí o nosso tão pico vigoroso isso é o endurecimento secundário e outro fenômeno que pode acontecer que está relacionado ao revenido é a fragilização esse fenômeno a gente não quer de jeito nenhum
a falta de atendimento justamente para devo bem até na cidade por um aço que foi temperado como a fragilização por revenido Acontece uma redução da tenacidade E aí a gente observa uma queda na resistência ao Impacto é o pessoal faz os ensaios charpy e consegue verificar essa queda na resistência aumentar os astros que são mais suscetíveis à fragilização por revenido são azuis com baixos teores de elementos de liga e achas que contém apreciáveis quantidades de manganês níquel Cromo antimônio fósforo e enxofre principalmente o antimônio e Aço ao Cromo níquel também estão muito suscetíveis a esse
fenômeno é a causa ainda não é bem esclarecida mas tem algumas referências que dizem que é mais provável é que haja segregação desses elementos de liga no contorno de grão quando a gente faz austenitização porque eles percebem que a fratura é intergranular que a gente evitar a fragilização por revenido interessante que a gente mantém os senhores de fósforo abaixo de 0,005% e enxofre menor que 0,01 a gente sabe que todos os ossos eles tem como impureza o fósforo enxofre Mas é interessante que a gente mantenha essas impurezas o mais baixo possível também dá para a
gente colocar molibidênio percentuais de 01505 por cento também ajuda a evitar a fragilização se por acaso acontecer a fragilização uma maneira da gente revê a tenacidade é aquecer a uma temperatura maior de 550° e se a rapidamente esse nosso componente bom então a gente tá Resumindo o revenido é um tratamento para corrigir o excesso de tempo ele alivia e remove as tensões no material porque justamente porque você propicia difusão e o carbono ele consegue se movimentar e deixar a estrutura tetragonal de corpo centrado e se rearranjar com isso você consegue reduzir muito a fragilidade da
nossa Marta em cima os produtos do Reino Unido eles dependem da difusão Isso quer dizer o seguinte se você fizer alta temperatura e deixar por muito tempo você vai perder a dureza que você queria objetivo da martensita é aumentar a resistência mecânica se você faz um revenido com alta temperatura ou deixa muito tempo mesmo a baixa temperatura você tá gerando energia para o carbono se difundir E aí se ele tem energia ele vai para a situação mais estável que é mais confortável para ele ou seja e ele vai fazer com pouco e ferrita e f-3
seco e aí você vai perdendo a dureza que você queria eu tenho que tomar cuidado com as temperaturas e tempo que você faz o revenimento e o revenido ele pode apresentar alguns fenômenos como eu falei para vocês que eu endurecimento secundário EA fragilização por rever então gente com isso a gente sinalizava de hoje e se você gostou no canal deixe seu like no canal
