na aula de hoje você vai entender de uma maneira muito simples como funciona a lógica do selo na elétrica o meu nome é Gabriel e sejam bem-vindos a mais uma aula do GV ensino pessoal o circuito de selo faz com que uma vez que nós liguemos um dispositivo que ele permaneça ligado mesmo depois que o elemento que o acionou seja desativado Pode parecer um pouco confuso mas vocês vão entender agora aqui esse exemplo nós temos um botão e nós temos uma lâmpada e reparem no seguinte quando eu pressiono o botão a lâmpada liga o botão
manda energia para a lâmpada ela acende Porém quando eu solto o botão a lâmpada imediatamente apaga esse circuito aqui ele não tem selo ele não tem retenção um circuito quando ele tem selo ele vai funcionar da seguinte forma eu vou abrir aqui a outra simulação o circuito por enquanto não interessa a gente vai chegar nele daqui a pouco aqui Nós já vamos ter o selo vejam que a lâmpada está desligada o botão também eu vou pressionar o botão vejam que a lâmpada ligou at aí tudo normal porém quando eu soltar o botão vejam eu vou
soltar em 3 2 1 Soltei o botão a lâmpada permaneceu ligada então isso aqui é um circuito de selo é assim que ele funciona aqui é um exemplo muito simples com botão e lâmpada mas pode ser se aplicar para qualquer tipo de acionamento pode ser o no lugar da lâmpada um motor uma resistência uma válvula no lugar do botão pode ser um sensor qualquer outro tipo de acionamento e pra gente entender na prática como fazer e como funciona de fato uma lógica de Sela eu vou utilizar aqui um simulador que eu criei que ele ainda

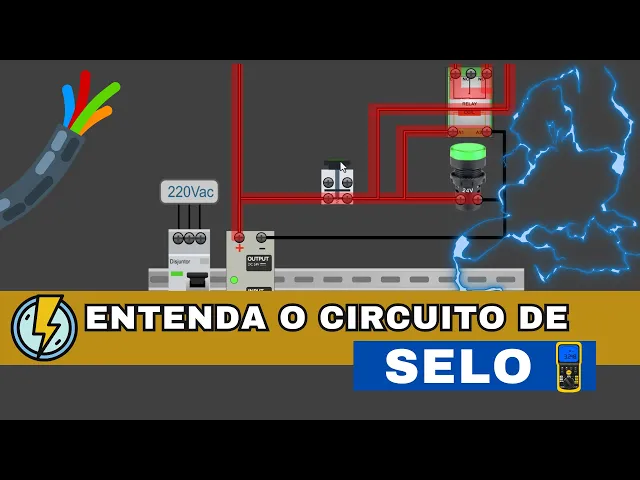

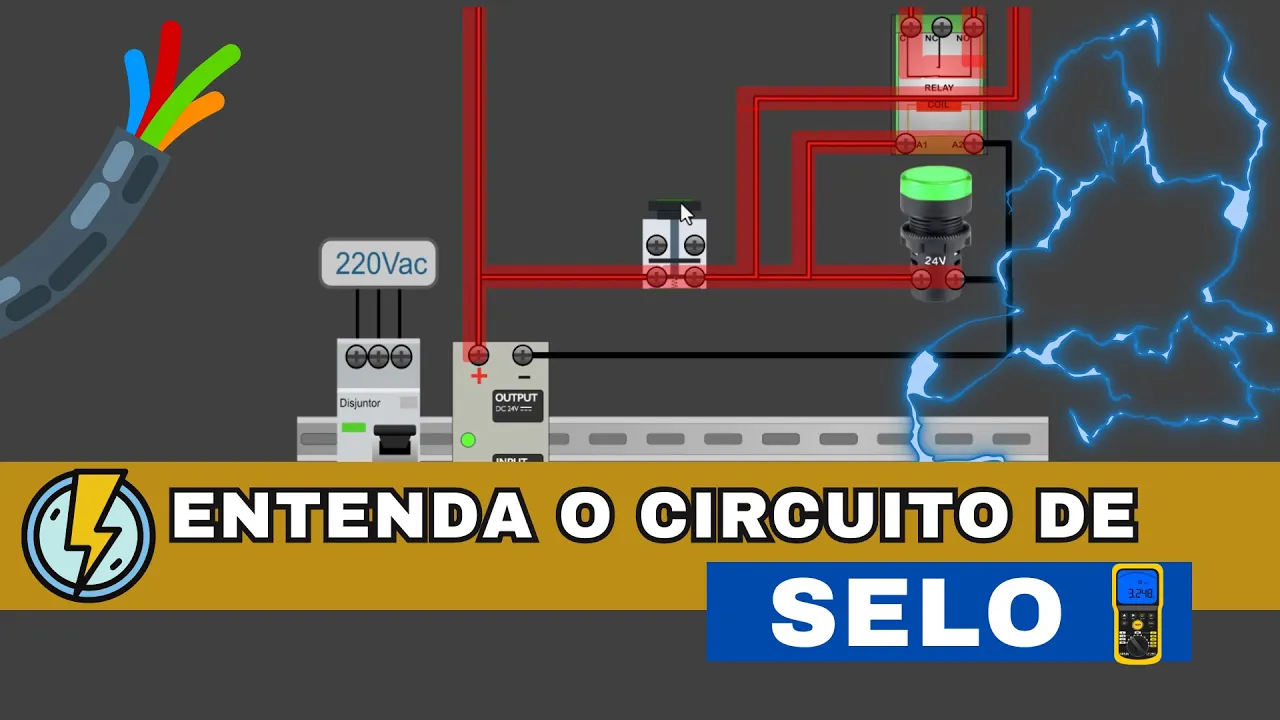

está em desenvolvimento não está disponível mas se você se interessar deixa um comentário embaixo que eu posso fazer um vídeo com mais informações a princípio nós temos aqui um disjuntor trifásico alimentando uma fonte de 24 v e nós vamos utilizar essa fonte para fazer a alimentação de uma lâmpada que vai ser a carga que nós vamos acionar e selar essa lâmpada então Inicialmente nós vamos pegar aqui um botão e em seguida uma lâmpada vamos organizar aqui mais ou menos dessa forma e nós vamos então simplesmente alimentar usar a fonte aqui o positivo da fonte para

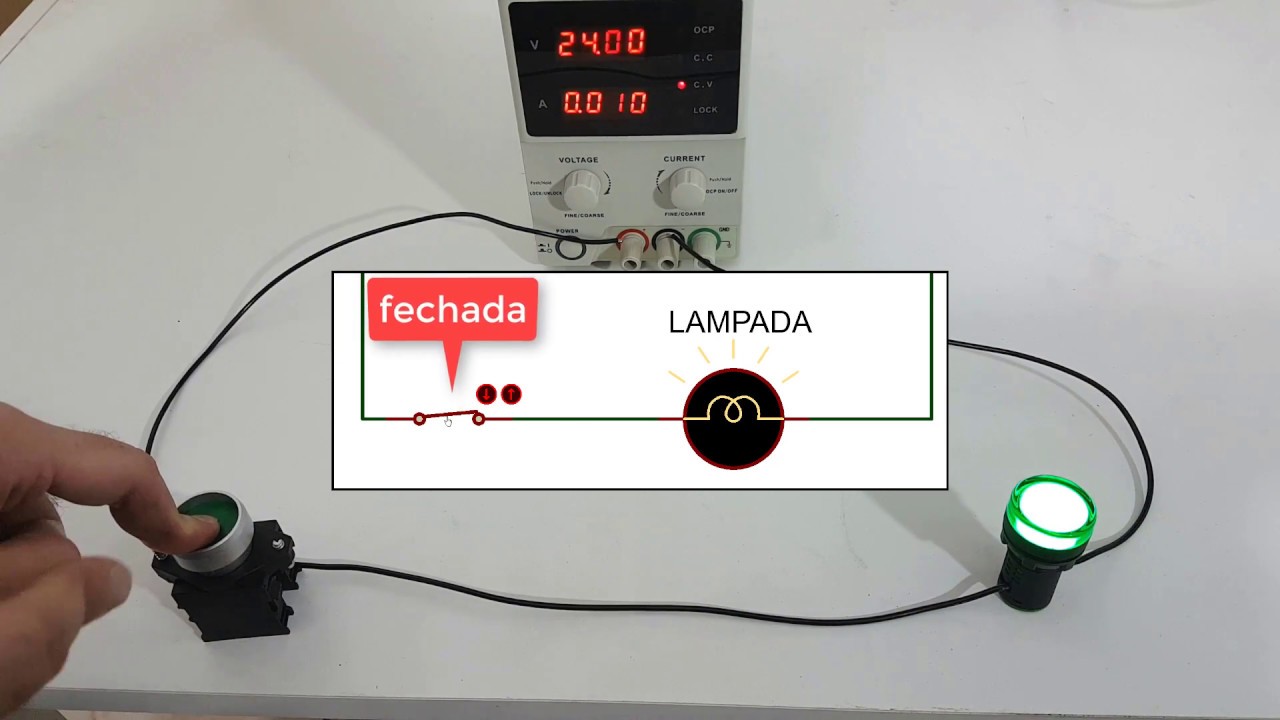

alimentar o normal aberto do botão outro lado do botão vai pra lâmpada vou trocar o fio pra cor preto e da lâmpada volta para o negativo um circuito simples onde nós vamos ver aqui vou acionar o disjuntor alimentou a fonte quando eu aperto o botão vejam que a lâmpada acende quando eu solto a lâmpada apaga então é um circuito de acionamento simples sem retenção sem selo pra gente fazer um selo na elétrica nós vamos precisar ou de um relé ou de um contator no caso aqui como é um sinal de corrente contínua simples nós vamos
utilizar um relé mas a lógica com contator é exatamente o mesmo Então primeiramente eu vou aqui pegar um relé nós temos aqui um relé vamos alinhar mais ou menos assim pra gente conseguir ver tudo o que está acontecendo muito bem e a ideia primeiramente é fazer com que esse relé ligue juntamente com a lâmpada e isso é bem tranquilo eu vou pegar aqui um fio então que sai aqui do botão e que está indo para alimentar a lâmpada no caso ele vai alimentar a bobina do relé o A1 do relé e o outro lado do
relé o A2 vou trocar a cor do fio aqui também vai ser então vai para o negativo eu vou aproveitar que eu já tenho negativo aqui vindo da lâmpada Ou seja eu liguei as bobinas do relé em paralelo com a lâmpada de modo que a lâmpada vai ligar junto com o relé vamos ver agora vou armar o disjuntor aqui novamente alimentar o circuito e deslocar aqui um pouquinho e Vejam o que vai acontecer agora eu apertei o botão vejam que a lâmpada ligou e o relé também acionou só que quando eu solto o botão a
gente ainda não tem selo claro nós estamos por enquanto apenas acionando o relé e o relé como vocês sabem vamos dar o zoom aqui ele tem uma bobina que quando é energizada essa bobina gera um campo eletromagnético então ela funciona ali como se fosse um imã e esse campo eletromagnético esse magnetismo da bobina atrai aqui o contato né então esse contato aqui ó que ele tá para cima ele vai ser atraído pelo campo eletromagnético da bobina e esse contato vai então passar a estar nessa posição vai interligar aqui o c do comum com o terminal
do normal aberto do relé então nós podemos ver isso aqui agora com o zoom quando eu aperto o botão veja aqui vou manter aqui o botão pressionado Olha só veja que esse contato aqui agora do Comum está ligando até o normal aberto graças à atração da bobina do relé obviamente que se eu soltar o botão essa atração para de existir né a bobina é desenergizada E aí o contato volta ao estado anterior né ligando comum ao normal fechado do relé agora que vem a grande sacada a gente já viu que o relé ele tem esse
contato aqui esse interruptor que fecha né liga o comum até o normal aberto quando ele é acionado a gente não sabe quem inventou o selo quem teve essa ideia mas é uma ideia muito inteligente vamos dizer assim porque essa pessoa pensou no seguinte bom se quando eu energiza o relé esse contato fecha e se eu usar esse contato que fechou essa chavinha que fechou dentro do relé para que essa chavinha agora ela é que passe a energizar a lâmpada e o próprio relé sem depender mais do botão e aí dessa forma essa chavinha vai alimentar
a lâmpada e vai também alimentar o próprio relé mantendo o relé ligado sem precisar mais que a energia passe Obrigatoriamente pela pelo botão agora ela vai passar pelo contato e daí surge a ideia do selo vamos ver como seria isso aqui nós vamos alimentar aqui então o comum do relé com o sinal positivo 20 4 v e aqui esse sinal vai sair aqui no normal aberto quando o relé for energizado e essa tensão que vai sair daqui é que vai agora alimentar tanto a lâmpada quanto o relé por isso eu vou pegar daqui e vou
deixa eu ver a melhor forma aqui vou passar a interligar esse sinal aqui ó nesse ponto que aí o sinal volta para cá e daqui ele alimenta a lâmpada e o próprio relé vamos ver o que vai acontecer agora quando eu energizar aqui então o circuito vamos dar o play vamos ligar o disjuntor vou apertar o botão vejam que o relé e a lâmpada ligaram Porém quando eu solto o botão o circuito permaneceu ligado isso é o selo e o que tá acontecendo aqui é o seguinte a energia uma vez que o relé foi acionado
a energia eu vou fazer aqui ela circulando aliás eu vou até pegar aqui uma outra cor amarelo a energia agora ela está passando entrando no comum do relé vejam que o relé está atracado passando aqui pelo normal aberto e vamos ver aqui olha só daqui essa energia essa tensão está sendo enviada para a lâmpada e para o próprio relé mantendo assim o relé ligado é como se o relé ele mesmo tivesse se mantendo ligado porque agora a energia não está mais vindo do botão botão tá desligado a gente vê aqui mas sim energia está vindo
do próprio contato do relé que está acionado ele foi acionado inicialmente pelo botão Mas uma vez que ele está acionado ele é que passa a manter o circuito energizado e não mais o botão e é assim que funciona a lógica do selo obviamente que o relé está acionado a gente vê aqu ele está acionado a lâmpada também só que não desliga mais né olha só agora não não vai desligar mais para eu desligar obviamente eu preciso desenergizar o circuito se eu desarmar o disjuntora quando eu armo de novo o circuito volta tá desligado E aí
depende de pressionar o botão novamente Aí sim liga o circuito o relé sela E mais uma vez ligou e não desliga mais se eu quiser desligar esse circuito obviamente que não é adequado eu ir pro disjuntor né então nós vamos colocar aqui então um outro botão então para fazer esse desligamento e o desligamento do selo é muito simples basta nós tirarmos a energia da bobina do relé que ele automaticamente vai desligar e como que nós podemos fazer isso colocando então aqui um botão normalmente fechado aqui para quando eu pressionar esse botão ele cortar a energia
que vai pro relé que vai pra lâmpada e aí quando isso acontecer esse contato aqui do relé volta a abrir e a aí o selo desarma o selo é desligado então para fazer isso nós vamos desfazer essa conexão aqui que manda energia pro relé e pra lâmpada e vamos colocar aqui no lugar um outro botão vou pegar aqui um botão de outra cor para diferenciar e Aqui nós temos o normal fechado do botão essas duas conexões acima que nós vamos interligar agora a alimentação do relé e da lâmpada passando por esse normal fechado e em
seguida Aí sim alimentando a lâmpada e o relé Então por ser normal fechado a energia vai passar por aqui direto ou seja na hora de ligar o circuito vai tá exatamente igual que estava antes vai ligar na hora através do botão verde porém agora se nós apertarmos o botão vermelho o a energia vai parar de ir pro relé e pra lâmpada desligando então o circuito e a lógica de selo Vamos ver isso acontecendo Então vou dar o play aqui Vamos armar o disjuntor tudo desligado Apertei o botão V Verde ligou o relé ligou a lâmpada
soltei beleza continua ligado o circuito está selado a energia está passando aqui pelo contato do relé né chegando aqui indo até o normal fechado do botão vermelho e mantendo o relé e a lâmpada ligados porém se eu apertar esse botão ele vai tirar a energia do relé e da lâmpada vai desligar o circuito todo e desarmar o selo fazendo com que o circuito Desligue e agora sim nós temos o funcionamento completo um botão de acionamento que vai ligar o relé vai serar e permanecer o circuito ligado e outro botão para fazer o desligamento é assim
que normalmente uma lógica de Sela é implementada na prática um dispositivo que aciona no caso aqui é o botão verde outro que desliga que no caso aqui é o botão vermelho no caso podem ser sensores podem ser outros tipos de dispositivos que vão fazer esses E aí se a gente for parar para ver Vamos colocar aqui meio de lado como que como que esse circuito aqui acontece como que esse circuito aqui acontece nós temos aqui então um sinal vamos fazer o esquema elétrico aqui n nós temos aqui um sinal de 24 v no caso aqui
positivo e Aqui nós temos O negativo de 0 V então do Positivo nós temos um sinal passando pelo botão verde que nós vamos chamar aqui de B1 Então vamos fazer aqui ó do Positivo vou até trocar de cor vai passar aqui por um botão que nós vamos chamar aqui de Botão B1 do botão B1 vai passar pelo normal fechado desse outro botão aqui que nós vamos chamar aqui de b0 botão que desliga b0 então nós vamos ter aqui um normal fechado do botão b0 então fazendo essa parte aqui depois vai pra lâmpada e pra bobina
do relé então distribuir aqui nós vamos ter a lâmpada e em paralelo com a lâmpada nós vamos ter aqui a bobina do relé vamos chamar aqui de relé um perfeito e nós temos o circuito de selo que se nós pararmos para analisar o contato do relé o contato de selo está em paralelo com B1 veja só aqui ó e ele está interligado com o b1 o comum do relé está ligado junto aqui com o b1 né Vamos destacar olha ISO aqui ó tá ligado aqui junto com B1 e junto com o positivo o comum do
relé e o contato normal aberto ele está logo depois aqui do b1 né ou seja está em paralelo Então nós vamos fazer aqui essa ligação do contato aqui do relé né o contato do relé um aqui eh em paralelo com o b1 então vejam que o contato do relé o normal aberto e o comum está em paralelo com o botão de acionamento e a bobina do meu relé está em paralelo com a carga que eu quero manter ligado que no caso é a lâmpada e esse aqui é o circuito básico de selo que nós temos

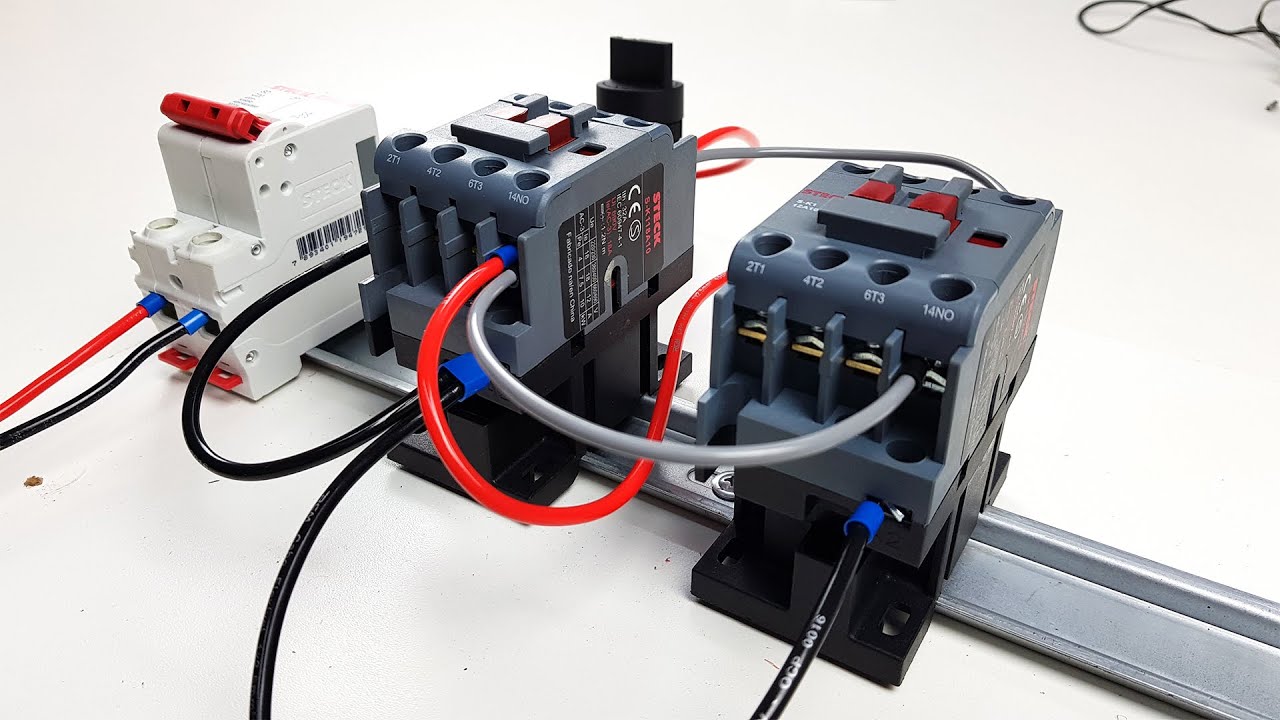

na elétrica sempre vai seguir esse mesmo padrão seja com relé seja também com selo em contatores da mesma forma Quem já Conhece programação de CLP em linguagem leeder a linguagem leeder para CLP ela é inspirada nos diagramas elétricos o selo também é feito exatamente dessa forma Então é isso Pessoal espero que vocês tenham gostado vocês tenham entendido o espírito do selo não deixem de curtir o vídeo deixar o seu comentário aí embaixo e eu vejo vocês na próxima aula grande abraço fiquem com Deus e até a [Música] próxima
