o Olá pessoal sejam todos muito bem vindos ao canal da burgoseletronica aqui é o Luis Carlos Burgos falando com vocês mais uma vez continuando com a nossa as aulinhas sobre amplificador operacional Hoje a gente vai ver mais uma função desse circuito nós vamos ver o operacional funcionando como filtro passa-banda o que que é um filtro passa-banda é um filtro que tem duas frequências de corte uma frequência menor Outra Frequência maior e ele deixa passar as frequências entre essas duas Lembrando que frequência de corte é aquela frequência que ainda mantém a saída setenta por cento da entrada tanto numa na frequência de corte inferior quanto à frequência de corte superior Então esse filtro vai trabalhar com uma banda entre essas duas frequências de corte mas antes eu explicar para vocês como fazer o circuito inclusive nós já temos aqui esse circuito é bem conhecido de vocês nós temos aquele amplificador de ganhar um e através dele a gente vai montar um filtro passa é mas antes pessoal quem tá aqui pela primeira vez no canal seja muito bem-vindo e inscreva-se no canal ative as notificações para você ser informado dos vídeos e largos todas às dezenove horas se você gosta do nosso conteúdo querem para ajudar o canal financeiramente torne-se membro como pequeno valor mensal você ajuda o canal nós oferecemos vídeos cursos lagos e promoções exclusivas para os meus patrões você quiser meu patrão Muito obrigado pela ajuda que vocês nos oferecem e também pessoal aqui no primeiro link da descrição do vídeo você pode acessar todo omaterial da Burgos eletrônica todo nosso material então os preços bem bacanas aí para você aproveitar e vai participar do sorteio dia 18 de Março Nós Vamos sortear aqui no canal na Live Nós Vamos sortear uma ferro uma fonte de alimentação de bancada e alguns multímetros Tá então não deixe de participar e também aproveite para você ter o material da blusa eletrônica por um preço bem bacana vai logo que acaba em março tá pessoal promoção não vai ficar há muito tempo tá bom o pessoal então vamos ver aqui o nosso filtro passa-banda nós vimos na aula passada que o integrador é um filtro que deixa passar frequências baixas e o integrador ele é formado por um capacitor tá ligado em paralelo com a malha de realimentação e aqui aqui eu tenho o integrador um filtro passa baixa e o diferenciador é um capacitor em série com a entrada de sinal é um filtro passa-alta deixa passar frequências altas aqui por exemplo e eu tenho o diferenciador Juntando os dois integrador e diferenciador eu tenho um filtro passa-banda Então esse circuito aqui é um filtro passa-banda é um filtro simples tem outros mais complexos do que ele mas já dá para você ter uma ideia de como que ele funciona tá pessoal então a gente vai ter que calcular o valor desses capacitores para a gente tem as nossas frequências de corte vamos supor que a frequência de corte menor que a gente tem a 500 Hertz EA maior dois quilos Então esse filtro ele vai trabalhar entre 500 72 kg tá bom eu conheci a menor 500 foi conheça a maior dois então pessoal a frequência menor eu vou vou usar para fazer o cálculo desse capacitor aqui ó não desse desse isso que fica na entrada vou usar ele para calcular frequência menor então é muito fácil conta a frequência menor 500 Hertz vezes esse redutora Oi Cá às vezes 6. 28 dois pics é padrão 3 milhões 140. 000 Guarda esse número de vídeo 1 milhão por ele um milhão por ele aqui eu tenho capacitor já em microfar zero.

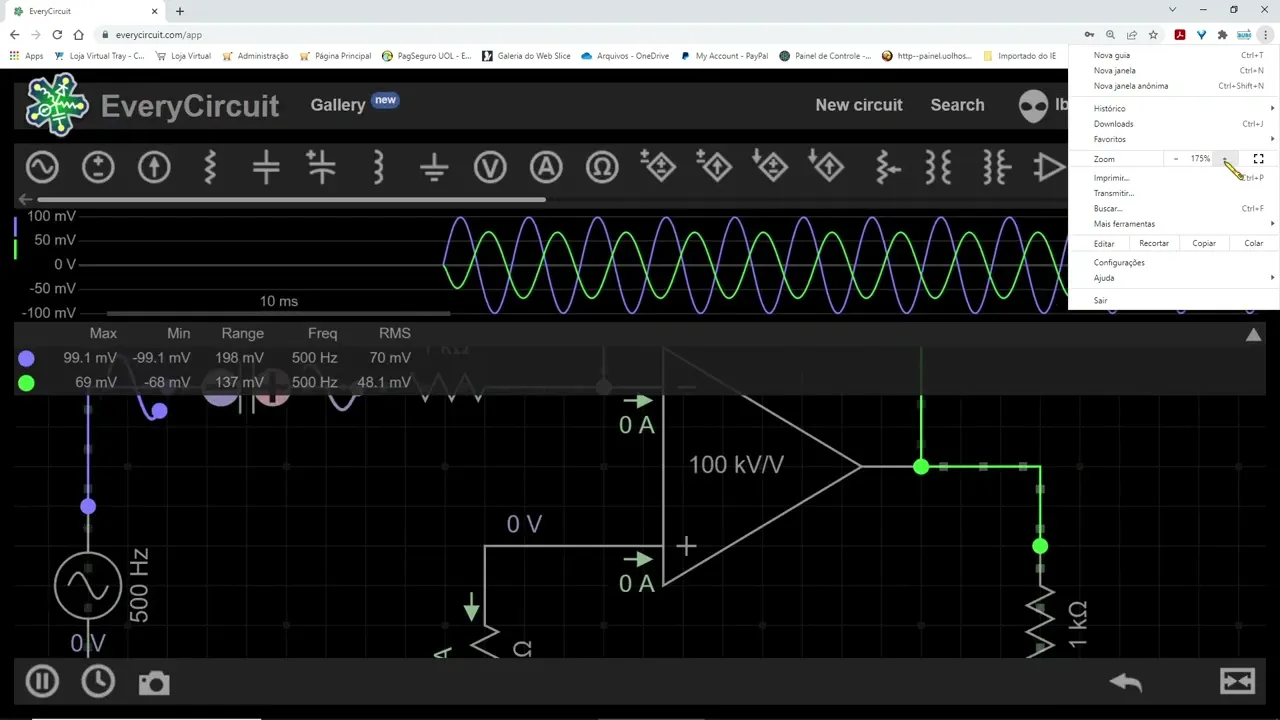

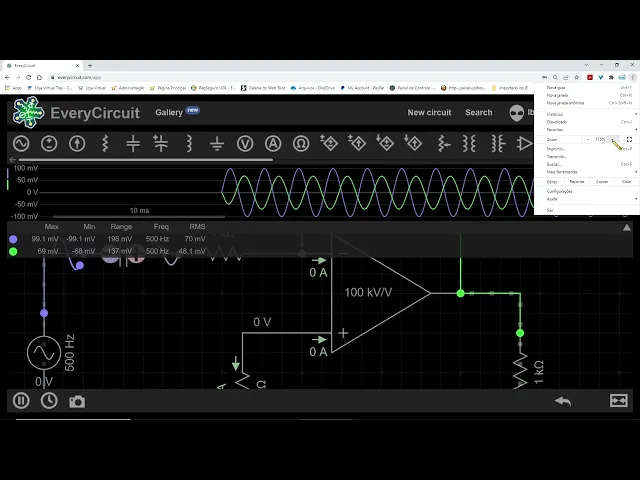

318 microfighters como eu não tenho eu vou eu vou eu vou colocar esse valor mesmo tá pessoal só para vocês verem como é que eu filtro funciona Tá mas a gente sempre arredonda para os valores mais próximos ou faz uma associação de capacitores pagar esse valor aqui se você quiser exatidão eu vou colocar um capacitor AC 318 nanofarads que não existe eu não sei por associações ta318 não faz aqui aqui eu vou calcular um desses capacitor eu vou calcular a frequência maior do meu filtro que é dois mil Hertz 2 quilos Então vamos lá 2000es vezes e fala o resistor quer mil vezes 6. 28 escola do padrão igual ficou na memória de vídeo 1 milhão por ele divide milhão por ele 79 80 anos fará que está PSOL eu vou deixar esse valor mesmo mas 80 anos fala disso não é o valor padrão tá só para gente ver como circuito funciona 80 não faz 80 Então já tem aqui o filtro cuja frequência de corte menor 500 Hertz EA frequência maior é é 2kg Então vamos começar pela frequência de corte menor e o que é 500 aqui ó 500 Rex ligando vou colocar para funcionar eu vou colocar aqui para vocês verem no Zoom e aqui ó bom então eu tenho aqui ó 137 136 / 200 vamos ver como é que dá 136 dividido por 200 a roda quase setenta por cento um pouquinho -70% né aqui ó a frequência de corte inferior agora eu vou tirar o zoom e nós vamos colocar a frequência de corte maior O que é 2kg 2kg em 12 quilos Rex e como colocar um zoom aqui para vocês verem melhor 12 quilos E aí ó 130i mesmo valor mesmo Valor anterior tá vendo Então Aqui nós temos praticamente setenta por cento da tensão de saída nas frequências de 500 e 2 kg e nas intermediárias entre eles como entre elas e as frequências intermediárias e vamos ver aqui ó é conheço intermediário por exemplo 1 kg só como killa hertz e na frequência de um que o resto só a saída aumenta e ela Aumentou a saída tá vendo pra 160 mil e vou 158 km qualquer frequência entre 500 Rms 2 kg só filtro vai deixar passar de setenta por cento para cima do sinal de entrada nunca vai deixar o sinal todo porque sempre ficar dor não tá com o ganho maior do que um Tá mas é só para você ter uma ideia como é que o filtro funciona agora nós vamos colocar uma frequência menor do que o corte que é o corte é 500 para baixo coloquei 300 a 200 séries I luv aqui ó 300 flex é uma pe aqui para vocês verem e aqui já dá bem -70% um 300 é só frequência 300 você tem atenuada nós vamos colocar uma bem acima da frequência maior de corte O que é olá uh 3 quilos com esse corte para cima é dois quilômetros é e pronto já tá e causam aqui oi fala é bem abaixo de setenta por cento e também então a visita lá tá vendo bem abaixo camisa que a frequência aumentando para cima dos dois quilos senão vai diminuindo bastante avisa que a frequência vai baixando menor do que 500 Hertz a tensão na saída vai diminuindo bastante atenção de saída só vai ficar significativa entre 500 e 2.
