E aí [Música] Olá pessoal essa aula de hoje eu vou apresentar para vocês né na verdade a gente de virtual engenharia vai apresentar para vocês funcionamento de um transformador de corrente em 138 que louvor uma aula super importante onde vai ser mostrado o funcionamento e aplicação do transformador de corrente em 138 que louvor II o Olá pessoal nessa aula nós vamos ver aqui modelo um do transformador de corrente 138kv das suas principais características dos seus principais componentes e também vamos identificar no diagrama unifilar onde esse modelo de transformador de corrente está operando na subestação virtual
bom então aqui a gente tem uma imagem esse transformador de corrente onde nós temos os principais componentes aqui então nós temos a câmera de expansão do Óleo conhecido também como o domo onde esse dispositivo é o responsável por fazer a compensação do Óleo quando ele se encontrar e quando ele se dilata sempre mantendo o nível adequado de óleo nesse transformador aqui então eu tenho tamhanho onde fica os enrolamentos e do primário e do secundário eo núcleo ferromagnético aqui os terminais de primário eu tenho P2 no terminal P1 onde eu faço a conexão de alta tensão
aqui nos primários eu tenho flange superior isolador porcelana coletor de amostra de óleo é onde eu faço a retirada de óleo para ensaio e também esgotamento do óleo desse transformador a base suporte a caixa de terminais do secundário da onde eu faço a conexão das minhas cargas né como os relés de proteção e sistemas de medição aqui que eu faço essa conexão E esses são os principais componentes desse transformador de corrente e aqui eu tenho as informações técnicas desse equipamento Então eu tenho aqui os dados de placa dos Fabricantes e que eu tenho algumas informações
que vai nos ajudar a interpretar algumas informações aqui nesses dados de placa então eu tenho que a classe de exatidão para ter cês ficção a relação a relação das classes de Jesus te dão dos transformadores de corrente onde nós temos lá na Norma 6856 então eu para especificar que cês eu tenho que considerar se o tc de medição ou CTC para proteção então para especificação de tc de medição eu tenho aqui essas informações nós vamos consultar daqui a pouco e aqui para tecidos de proteção eu tenho avaliar essas informações aqui então vamos ver essas informações
aqui nesses dados de placa então esquecer o que a sua atenção máxima suportável nominal em regime permanente é de 145 cabelo e eu tenho uso dele que o ele é de uso externa aqui eu tenho as máximas tensões suportáveis sem que comprometa sua isolação então essa primeira atenção aqui é a tensão de curto-circuito durante um minuto deve tem que suportar 275k ver essa outra tem atenção aqui atenção de descargas atmosféricas então ele tem que suportar 650kv a um impulso atmosférico aqui eu tenho a corrente térmica EA corrente dinâmica onde a corrente térmica é aquela corrente
de curto-circuito que ele tem que suportar durante um segundo sem que comprometa sua isolação já essa outra corrente a corrente dinâmica também conhecido como corrente de crista ela é a corrente e descargas atmosféricas onde esse te cê tem que suportar sem Cá Sem que comprometa a sua isolação aqui então é frequência de operação de 60 hertz é o fator térmico que é um ponto dois esse fator quer dizer que esse TC suporta até vinte por cento da sua corrente nominal e aqui eu tenho então dado do fabricante que é manual contrato o peso desse TC
e o volume de óleo peso do óleo e aqui eu tenho a minhas informações técnicas com relação à relação de transformação a conexão do secundar a exactidão e as conexões do primário então aqui pessoal quando eu faço essas conexões no primário e secundário eu tenho essas relações de transformação e essa classe de exatidão então aqui como um exemplo para conexão do primário P1 P2 1xz P1 P2 2 chips é E essas conexões aqui no secundário eu tenho essa essa exatidão e essa relação de transformação então se eu fizer essa conexão P1 P2 1xz e essa
conexão no secundária um s11 s20 eu tenho essa relação de 200 para 5 a gente sabe que os te Cês tem essa corrente padronizada não sei o secundário que é de 5 âmperes e que a gente consegue ver isso nesse esquema de ligação então aqui eu tenho esquema de ligação do enrolamento do primário e o esquema de ligação dos enrolamentos do secundário Então esse PC é um terceiro que tem cinco enrolamento no secundário esses enrolamentos possui derivação e também eu tenho uma derivação aqui no enrolamento do primário e com relação à exatidão vamos ver aqui
agora nesses dados qualquer exatidão para cada enrolamento esse transformador de corrente então aqui para o enrolamento um eu tenho mais uma classe de exatidão 0350 Então o que quer dizer isso 03 stc esse rolamento do TC ele é para medição de faturamento onde eu tenho a letra C que é decorrente em 50 que é a carga máxima que ele suporta no seu secundário do sangue e eu perca a minha exatidão essa exatidão 03 eu já aqui para os enrolamentos três quatro cinco descer eu tenho aqui a exactidão 10815 quer dizer que esse esse rolamento desse
TC ele é para proteção Então eu tenho aqui os dez que é classe de proteção IP que quer dizer que esquecer de baixa impedância e 800 é a tensão máxima nos nos seus terminais do secundário então aqui os enrolamentos três quatro cinco é para proteção já usa enrolamento dois e um é para medição então 06 aqui é para medição para custos industriais e sua carga também máxima no secundário é de 50 velha bom então pessoal com esses dados aqui a gente consegue interpretar esses valores e essa E essas são as características técnicas desse transformador de
corrente e aqui então a gente tem a caixa de terminais do secundário é uma imagem onde eu tenho aqui as conexões os terminais de conexão do dos enrolamentos então tem aqui as conexões do rolamento um enrolamento dois o enrolamento 3 o enrolamento 42 rolamento cinco esses pontos aqui destacado em preto é a polaridade de conexão desses enrolamentos aqui eu tenho um ponto de conexão de aterramento e aqui são os parafusos de fixação E também o bloco terminal de e pó Não essa imagem da caixa de terminais do secundário desse transformador de corrente bom então Aqui

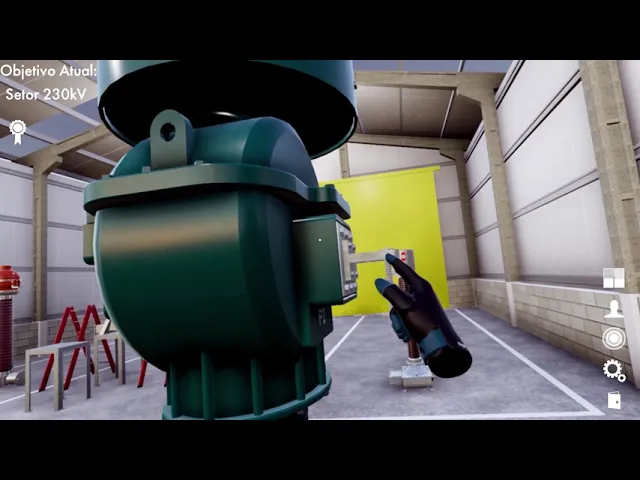

nós temos o diagrama unifilar do setor de 138 kv e aqui a gente consegue identificar onde esse TC está instalado e operando lá na subestação virtual então ele está em operação aqui no vento bateu no meio do até dois roubei e saída de linha hino gay de improvisação de barra Então a gente vai agora em Campo verificar onde esses tecidos estão operando lá na praça tá ok então vamos lá o Olá pessoal então vamos ver esse modelo um é ser transformador de corrente 138kv modelo um aqui mais de perto e ver seus principais componentes ao
está aqui você quer a cabeça do TC onde nós temos os enrolamentos do primário secundário e um núcleo ferromagnético aqui o terminal T1 conexão do primário eu tenho olhar para movimentação desse PC é aquilo o outro terminal P2 de terminal terminal do primário P2 esse aqui é o é o domo é a câmara de expansão onde eu faço compensação do óleo do nível de óleo e aqui o indicador de nível de óleo de Se és e Aqui nós temos o flange superior o isolador porcelana as carinha aqui ao isolador porcelana ali nós temos ei ei
nós temos a base de assim as e reporte a caixa de terminais do secundário que é mais nós temos aqui mostrar para vocês então é isso pessoal nós estamos aqui vendo de perto usando a realidade virtual esse modelo um transformador de corrente e é de 138 kv e seus principais componentes Então é isso aí pessoal e até a próxima aula o Olá pessoal então eu estou aqui no pátio da subestação e vamos identificar então onde esse modelo de TCC está instalado aqui na subestação Quais são os Beis nós sabemos que esse TC Ele está ele
está em operação no beijo até um e também no beiro do autotransformador dois também ele está operando no dei-te interligação de barras do setor de 138 kv e também no beit saída de linha de 138 kv só estou chegando aqui no meio do auto transformador dois tô passando aqui ao lado do transformador 2.2 nós sabemos que nós temos um modelo desse TC instalado aqui nesse bem debaixo atenção tão aqui está o ao transformador 2 e aqui é o transformador de corrente do modelo e onde nós temos ele instalado aqui nesse bem nesse cara que eu
responsável por fazer a leitura da corrente e mandar o seu sinal lá os elese proteção eu tenho que a fase ar p e ver logo aqui do meu lado eu tenho mais um TC desse instalado e operando aqui no dedo até um ao transformador um ele está ok nós podemos ver esse terceiro de perto aqui a fase a p e ver e nós sabemos também que nós temos um PC desse operando aqui no meio de interligação de barras obey que faz a interligação das Barras a parte de transferência e barra principal vamos tá aqui esse
bem de interligação de barras e Aqui nós temos mais um modelo desse TC ela faz viver A Iá E vamos lá então para o Bei de saída de linha de 138 kv sabemos que temos que nós temos um TC desse instalado lá tô deslocando até o beijo saída de linha vou acelerar aqui e aqui está e esse modelo de transformador também operando aqui no mês de saída de linha de 138 kv então aqui a fase A B e fase Estão aproveitando pessoal vamos lá na casa de relés onde para gente identificar Quais são os relés
que esse te cês estão alimentando mandando seu sinal de corrente para os relés de proteção e medição Então vamos até a casa causa de relés tô andando aqui mais rápido vamos lá eu tô chegando aqui na casa de relesa então aqui eu tenho a casa de relés a minha a minha direita e à minha esquerda é a sala de operação e aqui também eu tenho o grupo Diesel de emergência do serviço auxiliar da subestação então aqui vamos entrar na sala de relevo na casa de relógio e ó e aqui está os painéis que PC quadro
de proteção e controle dos Days da subestação e aqui então eu tenho os painéis e os relés que os pcn's estão mandando aqui o seu sinal para esse ser és de cada bem que nós vimos lá na subestação então eu tenho que o Bei o que pc-12 do play-doh até um porque pc13 dobrei de interligação de barras o que PC 14 que é do bem do até dois e o que PC 15 que é da saída de linha de 138 estão aqui nós temos aos e de unidade de controle digital os relés de proteção desses
bens e Esses pessoal então são os relés o que aqueles que cês mandam manda o sinal aqui para eles e eles então ficam monitorando essa corrente do terceiro e qualquer falha o relé vai atuar Tá ok então é isso e até a próxima aula pessoal E aí
