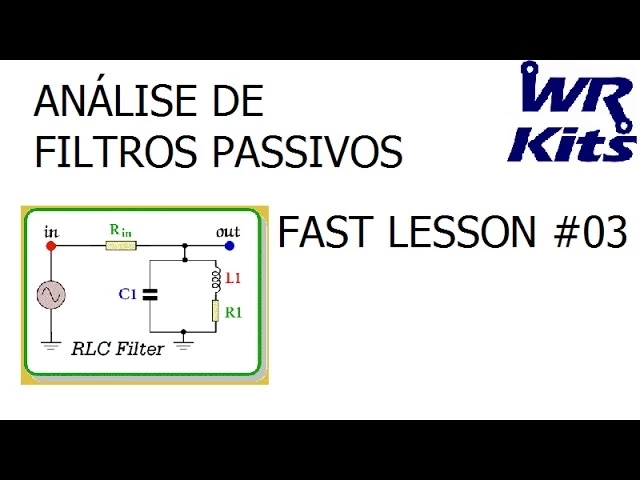

ANÁLISE DE FILTROS PASSIVOS | Fast Lesson #03

fala galera que é o wagner ramos do canal wr kits esta é mais uma festa lesson do canal hoje iremos estudar um pouco de filtros passivos o estudo de filtros é de grande importância na área de engenharia pois esses dispositivos estão presentes na maioria dos produtos eletrônicos conhecidos tvs rádios até mesmo celulares então vamos estudar um pouco de filtros passivos o queremos fazer aqui uma análise simples sem nada de matemática mas queremos estimular a resposta de freqüência dos filtros passivos mais elementares que existem então tudo que precisamos saber para fazer essa análise é estes itens

aqui vamos imaginar uma freqüência muito baixa entrando em nosso filtro e também uma freqüência muito alta temos que saber que para frequências muito baixas os capacitores se comportam como um circuito aberto e os indutores se comportam como um curto circuito e para frequências muito altas os capacitores se comportam como um curto circuito e os indutores se comportam como um circuito aberto vamos então para as análises então eu tenho aqui as topologias dos filtros passivos mais elementares à esquerda o diagrama esquemático ea direita queremos definir o tipo do filtro e estimar a resposta em freqüência olhando

para este primeiro circuito aqui nós temos um resistor e um capacitor analisando o que acontece em frequências muito baixas frequências muito baixas o capacitor um circuito aberto portanto a atenção que tem na entrada vai até a saída através de um resistor já para frequências muito altas o capacitor se comporta como um curto circuito então a tensão que passa para um resistor vai ser direcionada para o terra então analisando o gráfico de resposta de freqüência vamos estimar a curva deste filtro então tenho aqui o eixo das ordenadas que é o módulo eo eixo da saúde ciências

que é o a freqüência irradiamos por segundo o ômega então em freqüências próximas de zero e é este ponto aqui o capacitor é um circuito aberto então temos praticamente a mesma atenção da fonte na saída agora em altas frequências o capacitor é um curto circuito ea atenção é direcionada para o terra então a tendência é termos tensões bem baixas aqui na saída então completando essa curva podemos estimar que o comportamento dela se dará desta forma que este desenho diz respeito ao que um filtro passa baixas como podemos ver em freqüências muito altas não temos praticamente

intenção nenhuma na saída e frequências próximas de zero temos praticamente atenção da fonte então vamos completar aqui a tabela e vamos escrever o tipo de filtro esse é um passo há baixas agora este 2º circuito temos o capacitor aqui em série e um resistor na nossa saída em uma freqüência muito baixa o capacitor será um circuito aberto ou seja teremos praticamente zero aqui na saída que é este ponto aqui e em frequências muito altas o capacitor é um curto circuito então teremos praticamente atenção vnt aqui em nossa saída então completando aqui o nosso gráfico frequências

muito baixas temos algo próximo de zero frequências muito altas temos algo próximo a vit&oacute ria que ela terá este comportamento aproximado e podemos ver que esse filtro consiste em um filtro passa altas pois ele deixa passar as freqüências mais altas para a saída o terceiro circuito é um circuito rl né apresenta um resistor é o indutor então uma freqüência muito baixa o indutor se comporta como um curto circuito e uma freqüência muito alta o indutor é um circuito aberto aplicando uma freqüência muito baixa ele será um curto circuito e teremos vnt na saída uma freqüência

muito alta será um circuito aberto e teremos algo próximo de zero na saída então escrevendo aqui freqüência muito baixa teremos praticamente o veículo na saída uma freqüência muito alta teremos praticamente zero ea curva se dará da seguinte forma novamente eu tenho um filtro passa baixas já é uma outra topologia como podem notar utilizando o indutor e um resistor o nosso próximo circuito um arranjo url também só que agora o indutor está na saída do circuito novamente a análise em frequências muito baixas o indutor se comporta como um curto circuito então teremos algo próximo de zero

e frequências muito altas o indutor se comportará como circuito aberto e teremos praticamente veio de t na saída o comportamento então a resposta de freqüência se dará da seguinte forma frequências muito baixas é próximo de zero frequências muito altas é próximo dvd t teremos o seguinte gráfico aproximado então é um passo há altas o próximo circuito a url c essa configuração aqui que vocês estão vendo então vamos analisar uma freqüência muito baixa o capacitor será um circuito aberto e o indutor um circuito fechado então preenchendo aqui o comportamento do circuito em uma freqüência muito baixa

temos o efeito do capacitor que impede que a tensão da entrada vai para a saída por sua vez em uma freqüência muito alta o capacitor é um circuito fechado mas o indutor um circuito aberto então temos algo próximo de zero também frequências muito altas então com isso poder estimar que este circuito aqui esse filtro terá o comportamento seguinte que em determinada freqüência haverá atenção da entrada e na saída pois será a freqüência de ressonância do circuito então o comportamento se dará da seguinte forma a aproximadamente uma curva assim portanto este é um filtro passa a

banda pois ele deixa passar uma banda específica este outro circuito também é realista e apresenta essa configuração freqüência baixa temos o capacitor como um circuito aberto indutor como circuito fechado teremos próximo de veigy t na saída do filtro uma freqüência muito alta o capacitor um circuito fechado mas agora o indutor um circuito aberto então também teremos algo próximo de verride te na saída significa que em determinada freqüência a freqüência de ressonância teremos uma condução aqui para o terra e esta freqüência específica está sendo rejeitada na saída do filtro que é este ponto específico aqui o

comportamento se dará da seguinte forma aproximadamente isto então este aqui é um filtro rejeita a banda filtro rejeita a banda pois ele rejeita determinada banda de freqüência aplicada aqui a entrada continuando nossa análise temos esta outra situação aqui agora com o capacitor o indutor em paralelo na saída uma freqüência muito baixa o que ocorre com a pastoral circuito aberto mas o indutor é um curto circuito então teremos algo próximo de zero na saída e uma freqüência muito alta o indutor é um circuito aberto eo capacitor é um circuito fechado também teremos algo próximo de zero

em determinada freqüência queremos algo próximo de vez de tena saída significa que o gráfico vai se comportar da seguinte forma aproximadamente isso então este aqui também é um passo a banda mas é uma outra topologia e por fim esta topologia aqui também com este arranjo só que agora o capacitor e o indutor em paralelo na entrada então aplicando uma freqüência muito baixa o capacitor é um circuito aberto o indutor um circuito fechado então teremos algo próximo de ver e de t na saída uma freqüência muito alta o capacitor será um circuito fechado indutor um circuito

aberto também teremos algo próximo de veigy t na saída percebe se que em determinada freqüência ambos estariam impedindo vez de te de passar até a saída significa que nessa freqüência teremos uma rejeição ea resposta é aproximadamente é essa então isso aqui também é um rejeito a banda em próximos vídeos mostrarei para vocês matematicamente como estes filtros se comportam esta foi mais uma festa lessa então meus amigos isto engenharia o uso intencional da ciência clique em gostei compartilhe com seus amigos e postem seus comentários do que acharam do vídeo e não percam nossos outros vídeos semanais

aquele abraço e até a próxima obrigado por assistir a mais um vídeo agora clique em gostei para divulgar o nosso trabalho em suas redes sociais inscreva-se no canal wr kits assim não perderá nenhuma novidade e compartilhando o nosso conteúdo estará concorrendo a prêmios curta nossa página no facebook facebook.com barra wr quis siga-nos no twitter arroba wagner rambo bandidos e mails com dúvidas críticas sugestões e elogios para wr kits arroba wrx ponto com.br acesse a nossa página na internet www3 todos os artigos e os produtos que temos a oferecer wr kits de robótica sem obstáculos
